Пневматична сівалка з загнутим матеріалопроводом

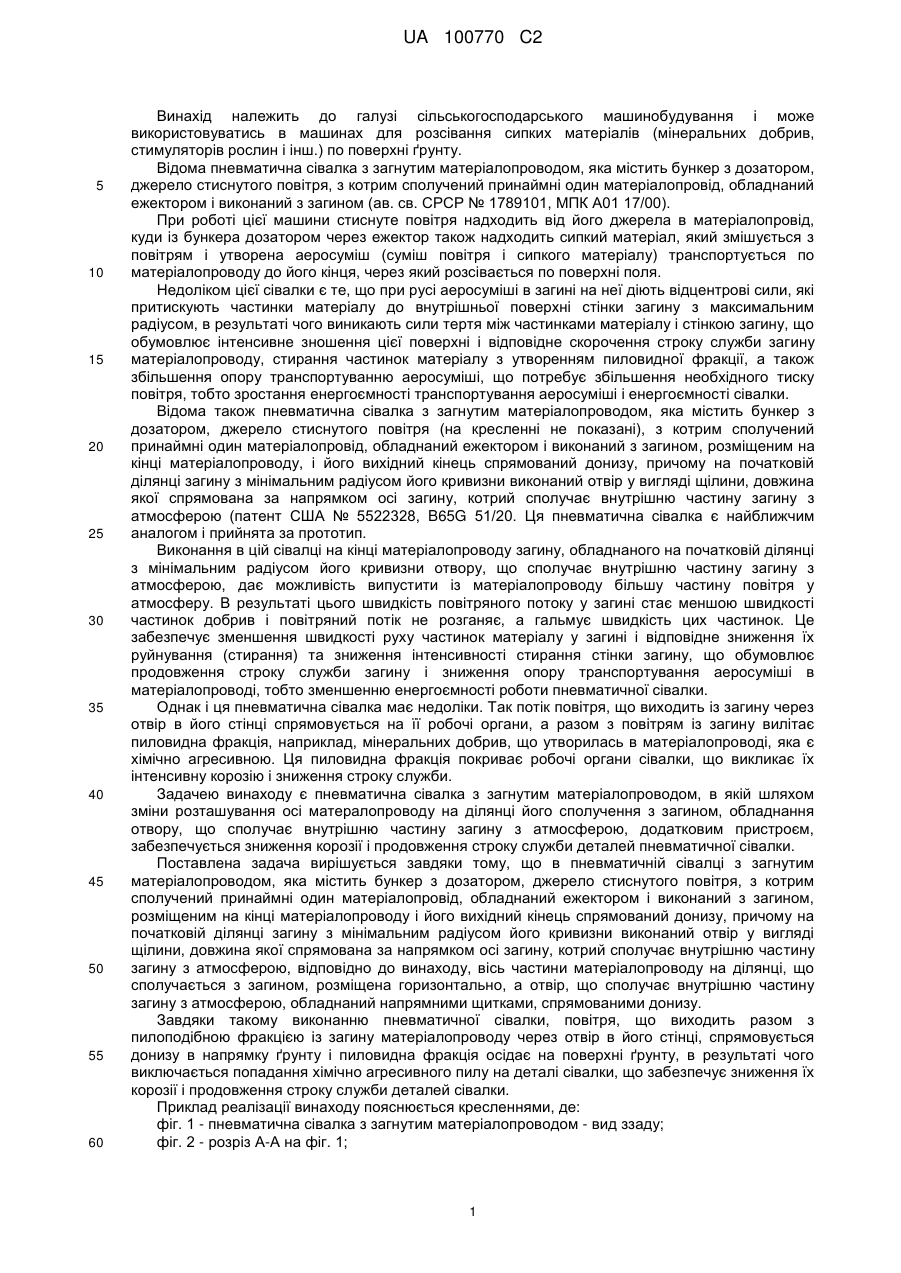

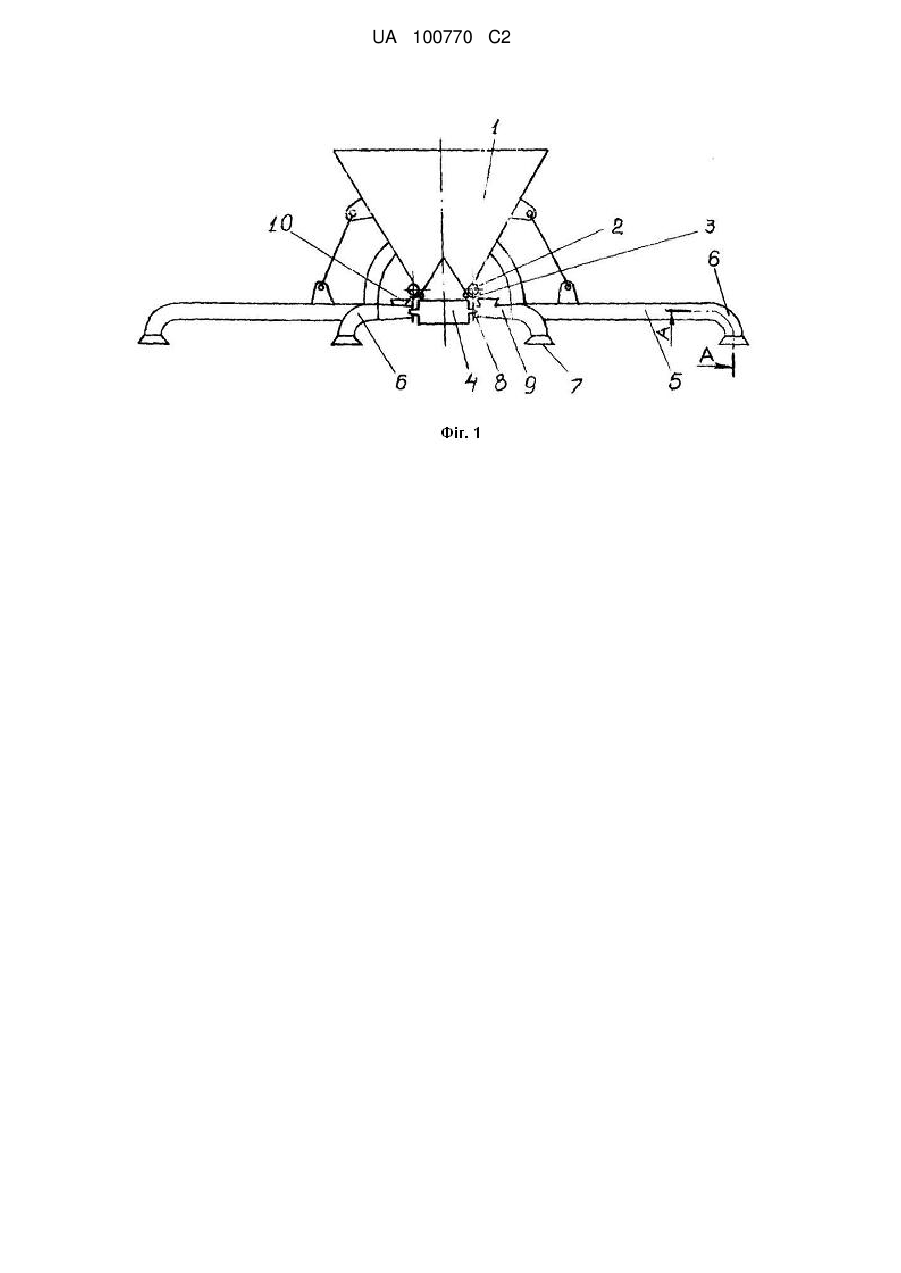

Реферат: Заявлена пневматична сівалка з загнутим матеріалопроводом містить бункер з дозатором, джерело стиснутого повітря, з котрим сполучений принаймні один матеріалопровід, обладнаний ежектором і виконаний з загином, розміщеним на кінці матеріалопроводу, і його вихідний кінець спрямований донизу. На початковій ділянці загину, з мінімальним радіусом його кривизни, виконаний отвір у вигляді щілини, довжина якої спрямована за напрямком осі загину, котрий сполучає внутрішню частину загину з атмосферою. Вісь частини матеріалопроводу на ділянці, що сполучається з загином, розміщена горизонтально. Отвір, що сполучає внутрішню частину загину з атмосферою, обладнаний напрямними щитками, спрямованими донизу. UA 100770 C2 (12) UA 100770 C2 UA 100770 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі сільськогосподарського машинобудування і може використовуватись в машинах для розсівання сипких матеріалів (мінеральних добрив, стимуляторів рослин і інш.) по поверхні ґрунту. Відома пневматична сівалка з загнутим матеріалопроводом, яка містить бункер з дозатором, джерело стиснутого повітря, з котрим сполучений принаймні один матеріалопровід, обладнаний ежектором і виконаний з загином (ав. св. СРСР № 1789101, МПК А01 17/00). При роботі цієї машини стиснуте повітря надходить від його джерела в матеріалопровід, куди із бункера дозатором через ежектор також надходить сипкий матеріал, який змішується з повітрям і утворена аеросуміш (суміш повітря і сипкого матеріалу) транспортується по матеріалопроводу до його кінця, через який розсівається по поверхні поля. Недоліком цієї сівалки є те, що при русі аеросуміші в загині на неї діють відцентрові сили, які притискують частинки матеріалу до внутрішньої поверхні стінки загину з максимальним радіусом, в результаті чого виникають сили тертя між частинками матеріалу і стінкою загину, що обумовлює інтенсивне зношення цієї поверхні і відповідне скорочення строку служби загину матеріалопроводу, стирання частинок матеріалу з утворенням пиловидної фракції, а також збільшення опору транспортуванню аеросуміші, що потребує збільшення необхідного тиску повітря, тобто зростання енергоємності транспортування аеросуміші і енергоємності сівалки. Відома також пневматична сівалка з загнутим матеріалопроводом, яка містить бункер з дозатором, джерело стиснутого повітря (на кресленні не показані), з котрим сполучений принаймні один матеріалопровід, обладнаний ежектором і виконаний з загином, розміщеним на кінці матеріалопроводу, і його вихідний кінець спрямований донизу, причому на початковій ділянці загину з мінімальним радіусом його кривизни виконаний отвір у вигляді щілини, довжина якої спрямована за напрямком осі загину, котрий сполучає внутрішню частину загину з атмосферою (патент США № 5522328, B65G 51/20. Ця пневматична сівалка є найближчим аналогом і прийнята за прототип. Виконання в цій сівалці на кінці матеріалопроводу загину, обладнаного на початковій ділянці з мінімальним радіусом його кривизни отвору, що сполучає внутрішню частину загину з атмосферою, дає можливість випустити із матеріалопроводу більшу частину повітря у атмосферу. В результаті цього швидкість повітряного потоку у загині стає меншою швидкості частинок добрив і повітряний потік не розганяє, а гальмує швидкість цих частинок. Це забезпечує зменшення швидкості руху частинок матеріалу у загині і відповідне зниження їх руйнування (стирання) та зниження інтенсивності стирання стінки загину, що обумовлює продовження строку служби загину і зниження опору транспортування аеросуміші в матеріалопроводі, тобто зменшенню енергоємності роботи пневматичної сівалки. Однак і ця пневматична сівалка має недоліки. Так потік повітря, що виходить із загину через отвір в його стінці спрямовується на її робочі органи, а разом з повітрям із загину вилітає пиловидна фракція, наприклад, мінеральних добрив, що утворилась в матеріалопроводі, яка є хімічно агресивною. Ця пиловидна фракція покриває робочі органи сівалки, що викликає їх інтенсивну корозію і зниження строку служби. Задачею винаходу є пневматична сівалка з загнутим матеріалопроводом, в якій шляхом зміни розташування осі матералопроводу на ділянці його сполучення з загином, обладнання отвору, що сполучає внутрішню частину загину з атмосферою, додатковим пристроєм, забезпечується зниження корозії і продовження строку служби деталей пневматичної сівалки. Поставлена задача вирішується завдяки тому, що в пневматичній сівалці з загнутим матеріалопроводом, яка містить бункер з дозатором, джерело стиснутого повітря, з котрим сполучений принаймні один матеріалопровід, обладнаний ежектором і виконаний з загином, розміщеним на кінці матеріалопроводу і його вихідний кінець спрямований донизу, причому на початковій ділянці загину з мінімальним радіусом його кривизни виконаний отвір у вигляді щілини, довжина якої спрямована за напрямком осі загину, котрий сполучає внутрішню частину загину з атмосферою, відповідно до винаходу, вісь частини матеріалопроводу на ділянці, що сполучається з загином, розміщена горизонтально, а отвір, що сполучає внутрішню частину загину з атмосферою, обладнаний напрямними щитками, спрямованими донизу. Завдяки такому виконанню пневматичної сівалки, повітря, що виходить разом з пилоподібною фракцією із загину матеріалопроводу через отвір в його стінці, спрямовується донизу в напрямку ґрунту і пиловидна фракція осідає на поверхні ґрунту, в результаті чого виключається попадання хімічно агресивного пилу на деталі сівалки, що забезпечує зниження їх корозії і продовження строку служби деталей сівалки. Приклад реалізації винаходу пояснюється кресленнями, де: фіг. 1 - пневматична сівалка з загнутим матеріалопроводом - вид ззаду; фіг. 2 - розріз А-А на фіг. 1; 1 UA 100770 C2 5 10 15 20 фіг. 3 - розріз Б-Б на фіг.2. Пневматична сівалка з загнутим матеріалопроводом містить бункер 1 з дозатором, виконаним у вигляді барабанчика 2, обладнаного регульованою заслінкою 3. Під бункером 1 розміщене джерело 4 стиснутого повітря, яким може бути відцентровий вентилятор або газодувка. З джерелом 4 сполучений, принаймні, один матеріалопровід 5, хоча їх може бути більше десяти, а на кінці матеріалопроводу 5 виконаний загин 6, вихідний кінець якого обладнаний розсівальником 7 і спрямований донизу. При цьому вісь частини матеріалопроводу 5 на ділянці, що сполучається з загином 6, розміщена горизонтально. Матеріалопровід 5 також обладнаний ежектором з конфузором 8, дифузором 9 і спрямовувачем матеріалу 10, розміщеним під кінцем заслінки 3. На початковій ділянці загину 6 з мінімальним радіусом його кривизни (RM) виконаний отвір 11, що сполучає внутрішню частину загину 6 з атмосферою, причому отвір 11 виконаний у вигляді щілини, довжина якої спрямована за напрямком осі загину 6, і обладнаний отвір 11 напрямними щитками 12, спрямованими донизу. При роботі цієї сівалки стиснуте повітря від його джерела 4 надходить у матеріалопровід 5, де утворюється повітряний потік. Одночасно з цим матеріал із бункера 1 барабанчиком 2 дозатора рівномірно, установленою заслінкою 3 дозою, подається через спрямовувач 10 в ежектор, де змішується з повітрям і утворена аеросуміш транспортується по матеріалопроводу 5 до розсівальника 7. В зігнутому по дузі кола загині 6 частинки матеріалу, щільність яких на порядки вища щільності повітря, під дією відцентрових сил притискуються до ділянки загину 6 з максимальним радіусом кривизни (Rб), а основна маса повітря і більша частина пилоподібної фракції виходять із загину 6 через отвір 11 і спрямовуються щитками 12 донизу, тобто на поверхню ґрунту, де осідає, а матеріал і незначна частина повітря, швидкість якого різко знижується, продовжують рух за інерцією до розсівальника 7, котрим розподіляються по поверхні ґрунту. 25 ФОРМУЛА ВИНАХОДУ 30 35 Пневматична сівалка з загнутим матеріалопроводом, яка містить бункер з дозатором, джерело стиснутого повітря, з котрим сполучений принаймні один матеріалопровід, обладнаний ежектором і виконаний з загином, розміщеним на кінці матеріалопроводу, і його вихідний кінець спрямований донизу, причому на початковій ділянці загину, з мінімальним радіусом його кривизни, виконаний отвір у вигляді щілини, довжина якої спрямована за напрямком осі загину, котрий сполучає внутрішню частину загину з атмосферою, яка відрізняється тим, що вісь частини матеріалопроводу на ділянці, що сполучається з загином, розміщена горизонтально, а отвір, що сполучає внутрішню частину загину з атмосферою, обладнаний напрямними щитками, спрямованими донизу. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
