Прямотечійний водовипуск

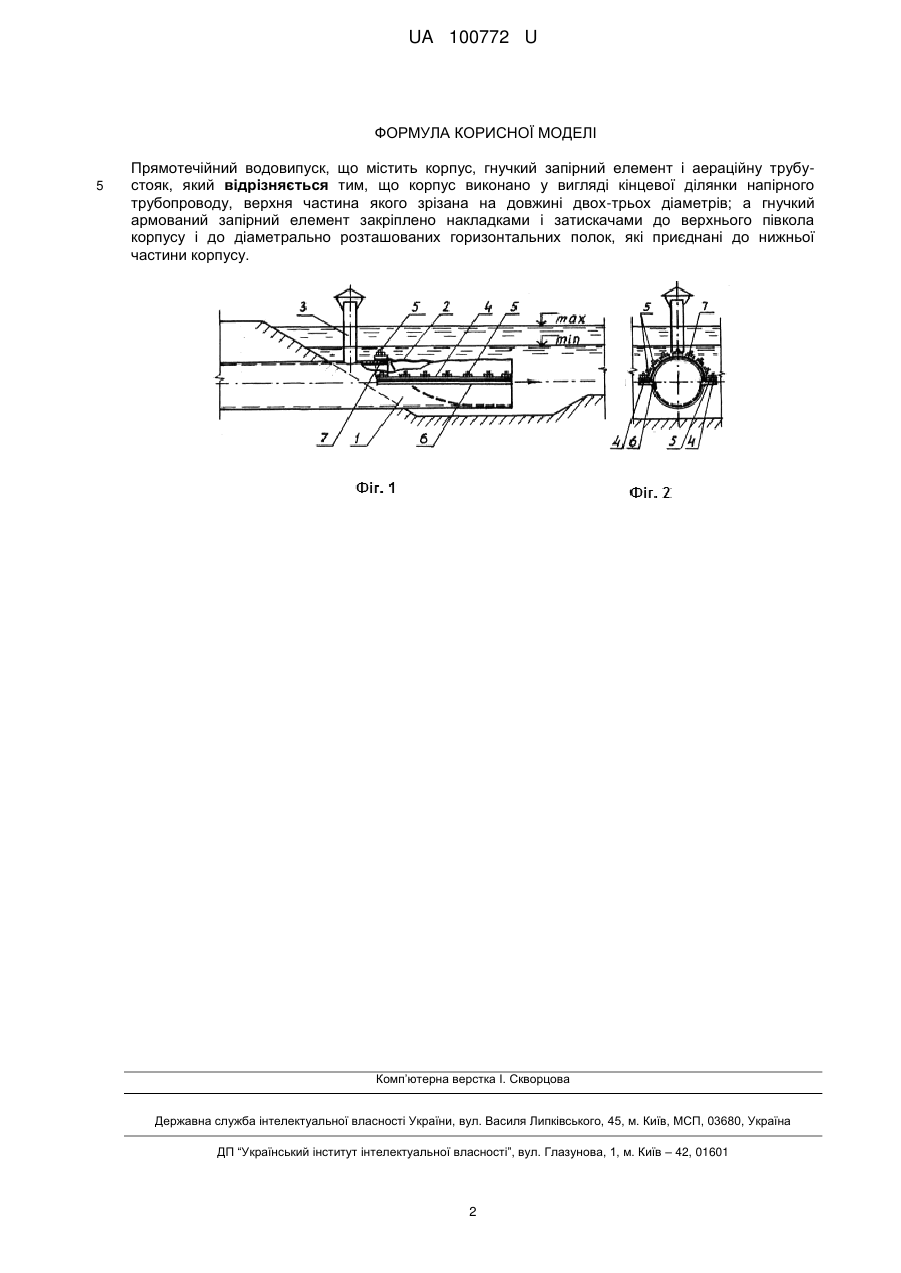

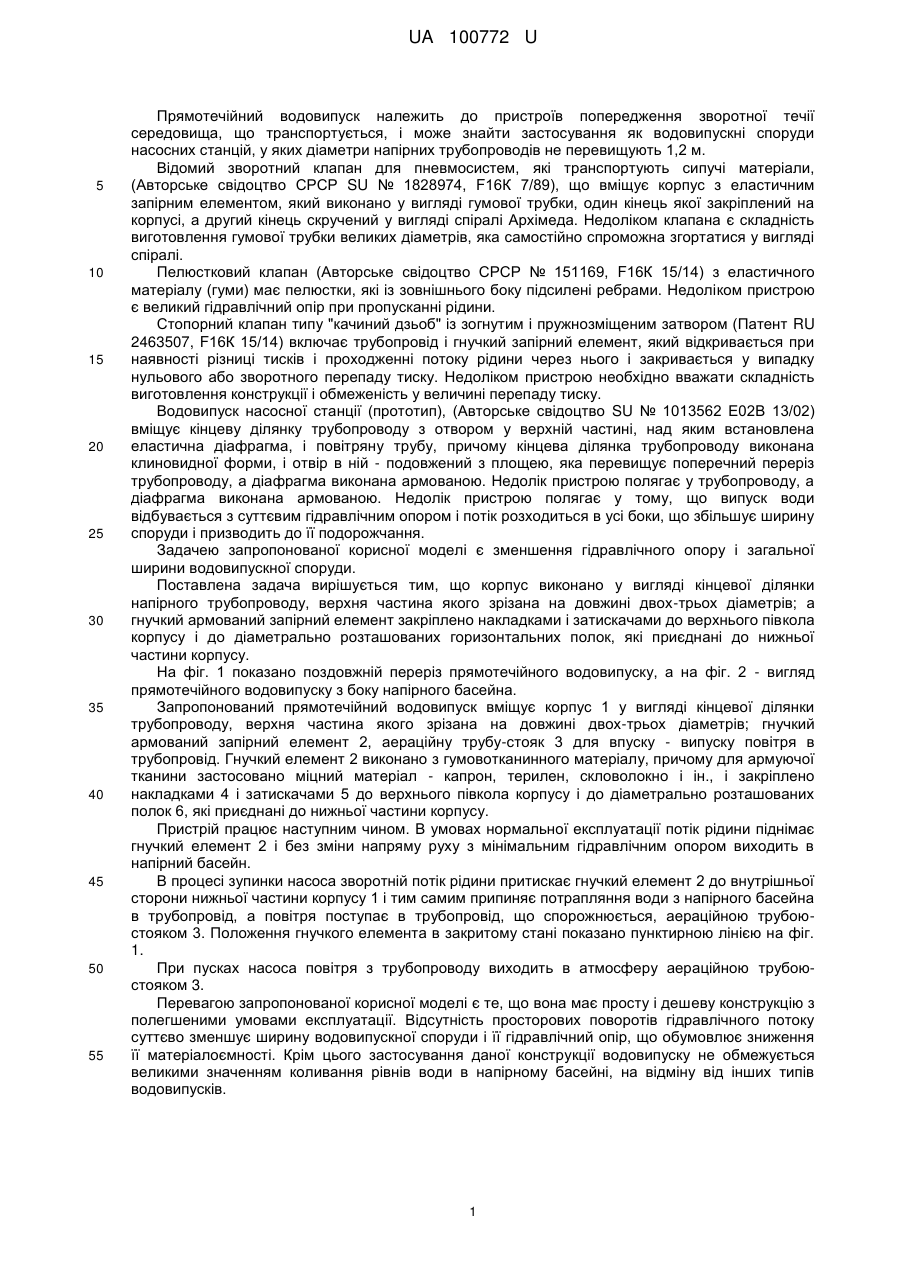

Реферат: Прямотечійний водовипуск містить корпус, гнучкий запірний елемент і аераційну трубу-стояк, причому корпус виконано у вигляді кінцевої ділянки напірного трубопроводу, верхня частина якого зрізана на довжині двох-трьох діаметрів; а гнучкий армований запірний елемент закріплено накладками і затискачами до верхнього півкола корпусу і до діаметрально розташованих горизонтальних полок, які приєднані до нижньої частини корпусу. UA 100772 U (54) ПРЯМОТЕЧІЙНИЙ ВОДОВИПУСК UA 100772 U UA 100772 U 5 10 15 20 25 30 35 40 45 50 55 Прямотечійний водовипуск належить до пристроїв попередження зворотної течії середовища, що транспортується, і може знайти застосування як водовипускні споруди насосних станцій, у яких діаметри напірних трубопроводів не перевищують 1,2 м. Відомий зворотний клапан для пневмосистем, які транспортують сипучі матеріали, (Авторське свідоцтво СРСР SU № 1828974, F16К 7/89), що вміщує корпус з еластичним запірним елементом, який виконано у вигляді гумової трубки, один кінець якої закріплений на корпусі, а другий кінець скручений у вигляді спіралі Архімеда. Недоліком клапана є складність виготовлення гумової трубки великих діаметрів, яка самостійно спроможна згортатися у вигляді спіралі. Пелюстковий клапан (Авторське свідоцтво СРСР № 151169, F16К 15/14) з еластичного матеріалу (гуми) має пелюстки, які із зовнішнього боку підсилені ребрами. Недоліком пристрою є великий гідравлічний опір при пропусканні рідини. Стопорний клапан типу "качиний дзьоб" із зогнутим і пружнозміщеним затвором (Патент RU 2463507, F16К 15/14) включає трубопровід і гнучкий запірний елемент, який відкривається при наявності різниці тисків і проходженні потоку рідини через нього і закривається у випадку нульового або зворотного перепаду тиску. Недоліком пристрою необхідно вважати складність виготовлення конструкції і обмеженість у величині перепаду тиску. Водовипуск насосної станції (прототип), (Авторське свідоцтво SU № 1013562 Е02В 13/02) вміщує кінцеву ділянку трубопроводу з отвором у верхній частині, над яким встановлена еластична діафрагма, і повітряну трубу, причому кінцева ділянка трубопроводу виконана клиновидної форми, і отвір в ній - подовжений з площею, яка перевищує поперечний переріз трубопроводу, а діафрагма виконана армованою. Недолік пристрою полягає у трубопроводу, а діафрагма виконана армованою. Недолік пристрою полягає у тому, що випуск води відбувається з суттєвим гідравлічним опором і потік розходиться в усі боки, що збільшує ширину споруди і призводить до її подорожчання. Задачею запропонованої корисної моделі є зменшення гідравлічного опору і загальної ширини водовипускної споруди. Поставлена задача вирішується тим, що корпус виконано у вигляді кінцевої ділянки напірного трубопроводу, верхня частина якого зрізана на довжині двох-трьох діаметрів; а гнучкий армований запірний елемент закріплено накладками і затискачами до верхнього півкола корпусу і до діаметрально розташованих горизонтальних полок, які приєднані до нижньої частини корпусу. На фіг. 1 показано поздовжній переріз прямотечійного водовипуску, а на фіг. 2 - вигляд прямотечійного водовипуску з боку напірного басейна. Запропонований прямотечійний водовипуск вміщує корпус 1 у вигляді кінцевої ділянки трубопроводу, верхня частина якого зрізана на довжині двох-трьох діаметрів; гнучкий армований запірний елемент 2, аераційну трубу-стояк 3 для впуску - випуску повітря в трубопровід. Гнучкий елемент 2 виконано з гумовотканинного матеріалу, причому для армуючої тканини застосовано міцний матеріал - капрон, терилен, скловолокно і ін., і закріплено накладками 4 і затискачами 5 до верхнього півкола корпусу і до діаметрально розташованих полок 6, які приєднані до нижньої частини корпусу. Пристрій працює наступним чином. В умовах нормальної експлуатації потік рідини піднімає гнучкий елемент 2 і без зміни напряму руху з мінімальним гідравлічним опором виходить в напірний басейн. В процесі зупинки насоса зворотній потік рідини притискає гнучкий елемент 2 до внутрішньої сторони нижньої частини корпусу 1 і тим самим припиняє потрапляння води з напірного басейна в трубопровід, а повітря поступає в трубопровід, що спорожнюється, аераційною трубоюстояком 3. Положення гнучкого елемента в закритому стані показано пунктирною лінією на фіг. 1. При пусках насоса повітря з трубопроводу виходить в атмосферу аераційною трубоюстояком 3. Перевагою запропонованої корисної моделі є те, що вона має просту і дешеву конструкцію з полегшеними умовами експлуатації. Відсутність просторових поворотів гідравлічного потоку суттєво зменшує ширину водовипускної споруди і її гідравлічний опір, що обумовлює зниження її матеріалоємності. Крім цього застосування даної конструкції водовипуску не обмежується великими значенням коливання рівнів води в напірному басейні, на відміну від інших типів водовипусків. 1 UA 100772 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Прямотечійний водовипуск, що містить корпус, гнучкий запірний елемент і аераційну трубустояк, який відрізняється тим, що корпус виконано у вигляді кінцевої ділянки напірного трубопроводу, верхня частина якого зрізана на довжині двох-трьох діаметрів; а гнучкий армований запірний елемент закріплено накладками і затискачами до верхнього півкола корпусу і до діаметрально розташованих горизонтальних полок, які приєднані до нижньої частини корпусу. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
