Спосіб натягу дійкової гуми в доїльному стакані

Номер патенту: 100836

Опубліковано: 10.08.2015

Автор: Палій Андрій Павлович

Завантажити PDF файл.

Формула / Реферат

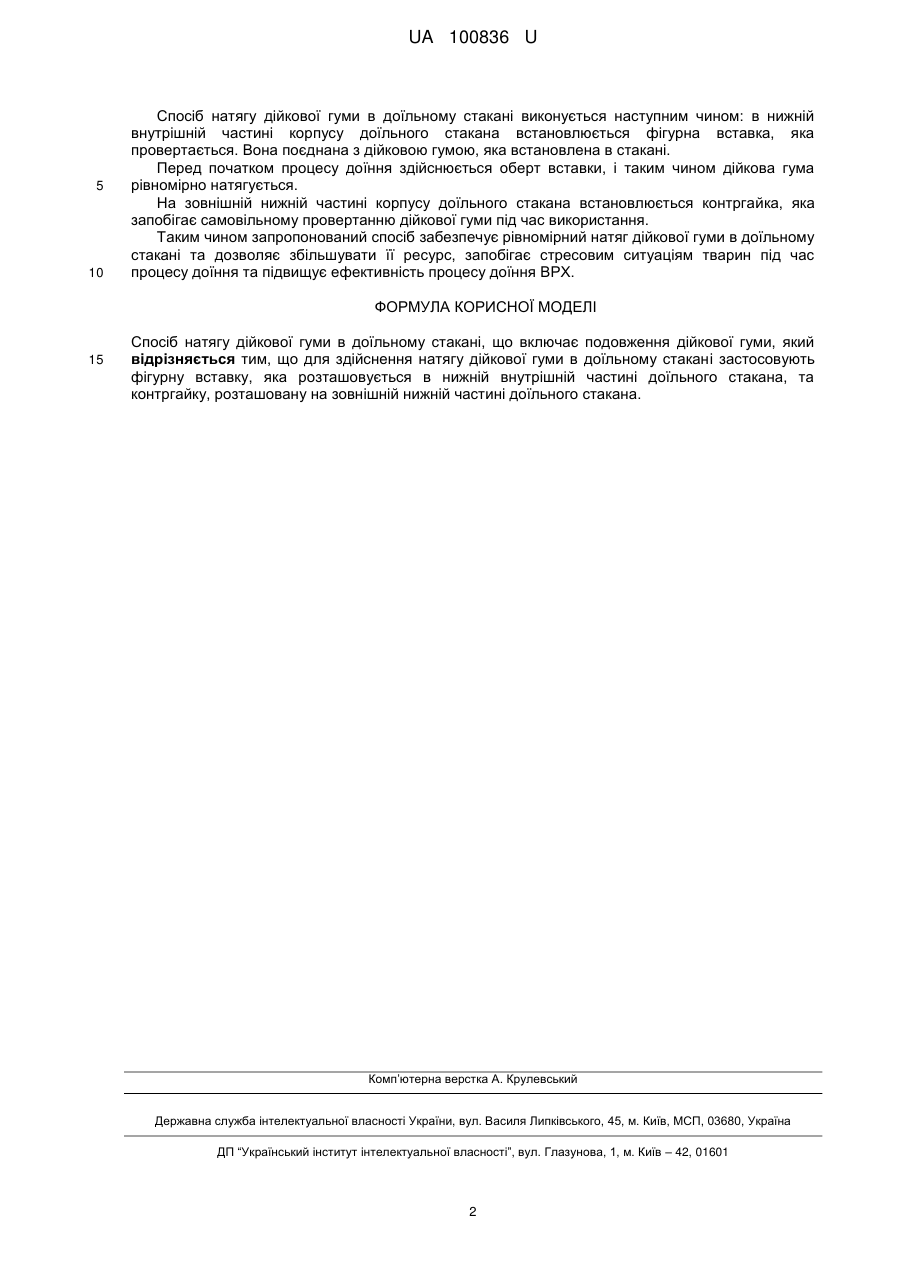

Спосіб натягу дійкової гуми в доїльному стакані, що включає подовження дійкової гуми, який відрізняється тим, що для здійснення натягу дійкової гуми в доїльному стакані застосовують фігурну вставку, яка розташовується в нижній внутрішній частині доїльного стакана, та контргайку, розташовану на зовнішній нижній частині доїльного стакана.

Текст

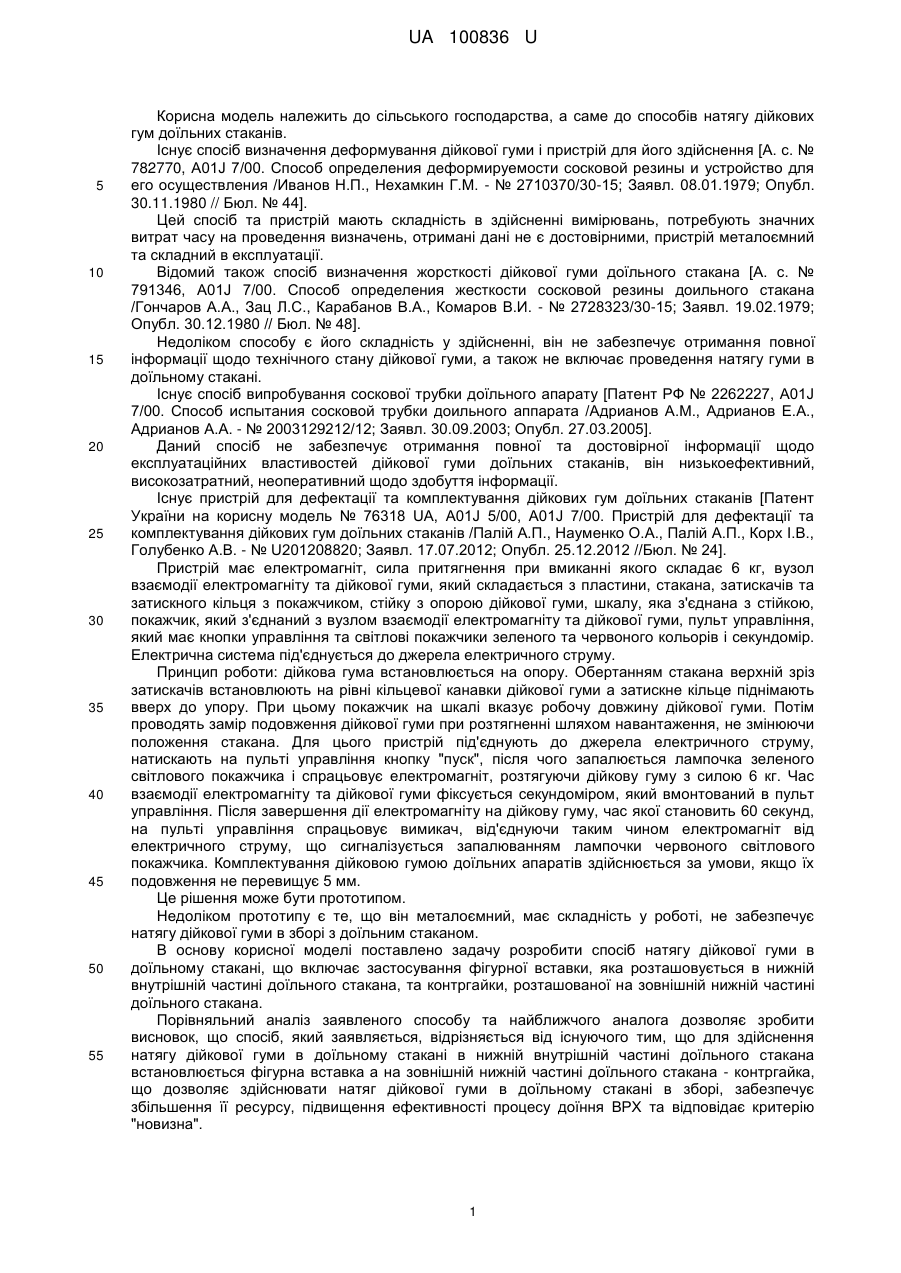

Реферат: Спосіб натягу дійкової гуми в доїльному стакані включає подовження дійкової гуми, при якому для здійснення натягу дійкової гуми в доїльному стакані застосовують фігурну вставку, яка розташовується в нижній внутрішній частині доїльного стакана, та контргайку, розташовану на зовнішній нижній частині доїльного стакана. UA 100836 U (54) СПОСІБ НАТЯГУ ДІЙКОВОЇ ГУМИ В ДОЇЛЬНОМУ СТАКАНІ UA 100836 U UA 100836 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства, а саме до способів натягу дійкових гум доїльних стаканів. Існує спосіб визначення деформування дійкової гуми і пристрій для його здійснення [А. с. № 782770, A01J 7/00. Способ определения деформируемости сосковой резины и устройство для его осуществления /Иванов Н.П., Нехамкин Г.М. - № 2710370/30-15; Заявл. 08.01.1979; Опубл. 30.11.1980 // Бюл. № 44]. Цей спосіб та пристрій мають складність в здійсненні вимірювань, потребують значних витрат часу на проведення визначень, отримані дані не є достовірними, пристрій металоємний та складний в експлуатації. Відомий також спосіб визначення жорсткості дійкової гуми доїльного стакана [А. с. № 791346, A01J 7/00. Способ определения жесткости сосковой резины доильного стакана /Гончаров А.А., Зац Л.С., Карабанов В.А., Комаров В.И. - № 2728323/30-15; Заявл. 19.02.1979; Опубл. 30.12.1980 // Бюл. № 48]. Недоліком способу є його складність у здійсненні, він не забезпечує отримання повної інформації щодо технічного стану дійкової гуми, а також не включає проведення натягу гуми в доїльному стакані. Існує спосіб випробування соскової трубки доїльного апарату [Патент РФ № 2262227, A01J 7/00. Способ испытания сосковой трубки доильного аппарата /Адрианов A.M., Адрианов Е.А., Адрианов А.А. - № 2003129212/12; Заявл. 30.09.2003; Опубл. 27.03.2005]. Даний спосіб не забезпечує отримання повної та достовірної інформації щодо експлуатаційних властивостей дійкової гуми доїльних стаканів, він низькоефективний, високозатратний, неоперативний щодо здобуття інформації. Існує пристрій для дефектації та комплектування дійкових гум доїльних стаканів [Патент України на корисну модель № 76318 UA, A01J 5/00, A01J 7/00. Пристрій для дефектації та комплектування дійкових гум доїльних стаканів /Палій А.П., Науменко О.А., Палій А.П., Корх І.В., Голубенко А.В. - № U201208820; Заявл. 17.07.2012; Опубл. 25.12.2012 //Бюл. № 24]. Пристрій має електромагніт, сила притягнення при вмиканні якого складає 6 кг, вузол взаємодії електромагніту та дійкової гуми, який складається з пластини, стакана, затискачів та затискного кільця з покажчиком, стійку з опорою дійкової гуми, шкалу, яка з'єднана з стійкою, покажчик, який з'єднаний з вузлом взаємодії електромагніту та дійкової гуми, пульт управління, який має кнопки управління та світлові покажчики зеленого та червоного кольорів і секундомір. Електрична система під'єднується до джерела електричного струму. Принцип роботи: дійкова гума встановлюється на опору. Обертанням стакана верхній зріз затискачів встановлюють на рівні кільцевої канавки дійкової гуми а затискне кільце піднімають вверх до упору. При цьому покажчик на шкалі вказує робочу довжину дійкової гуми. Потім проводять замір подовження дійкової гуми при розтягненні шляхом навантаження, не змінюючи положення стакана. Для цього пристрій під'єднують до джерела електричного струму, натискають на пульті управління кнопку "пуск", після чого запалюється лампочка зеленого світлового покажчика і спрацьовує електромагніт, розтягуючи дійкову гуму з силою 6 кг. Час взаємодії електромагніту та дійкової гуми фіксується секундоміром, який вмонтований в пульт управління. Після завершення дії електромагніту на дійкову гуму, час якої становить 60 секунд, на пульті управління спрацьовує вимикач, від'єднуючи таким чином електромагніт від електричного струму, що сигналізується запалюванням лампочки червоного світлового покажчика. Комплектування дійковою гумою доїльних апаратів здійснюється за умови, якщо їх подовження не перевищує 5 мм. Це рішення може бути прототипом. Недоліком прототипу є те, що він металоємний, має складність у роботі, не забезпечує натягу дійкової гуми в зборі з доїльним стаканом. В основу корисної моделі поставлено задачу розробити спосіб натягу дійкової гуми в доїльному стакані, що включає застосування фігурної вставки, яка розташовується в нижній внутрішній частині доїльного стакана, та контргайки, розташованої на зовнішній нижній частині доїльного стакана. Порівняльний аналіз заявленого способу та найближчого аналога дозволяє зробити висновок, що спосіб, який заявляється, відрізняється від існуючого тим, що для здійснення натягу дійкової гуми в доїльному стакані в нижній внутрішній частині доїльного стакана встановлюється фігурна вставка а на зовнішній нижній частині доїльного стакана - контргайка, що дозволяє здійснювати натяг дійкової гуми в доїльному стакані в зборі, забезпечує збільшення її ресурсу, підвищення ефективності процесу доїння ВРХ та відповідає критерію "новизна". 1 UA 100836 U 5 10 Спосіб натягу дійкової гуми в доїльному стакані виконується наступним чином: в нижній внутрішній частині корпусу доїльного стакана встановлюється фігурна вставка, яка провертається. Вона поєднана з дійковою гумою, яка встановлена в стакані. Перед початком процесу доїння здійснюється оберт вставки, і таким чином дійкова гума рівномірно натягується. На зовнішній нижній частині корпусу доїльного стакана встановлюється контргайка, яка запобігає самовільному провертанню дійкової гуми під час використання. Таким чином запропонований спосіб забезпечує рівномірний натяг дійкової гуми в доїльному стакані та дозволяє збільшувати її ресурс, запобігає стресовим ситуаціям тварин під час процесу доїння та підвищує ефективність процесу доїння ВРХ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Спосіб натягу дійкової гуми в доїльному стакані, що включає подовження дійкової гуми, який відрізняється тим, що для здійснення натягу дійкової гуми в доїльному стакані застосовують фігурну вставку, яка розташовується в нижній внутрішній частині доїльного стакана, та контргайку, розташовану на зовнішній нижній частині доїльного стакана. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
