Лічильник газу з герконом

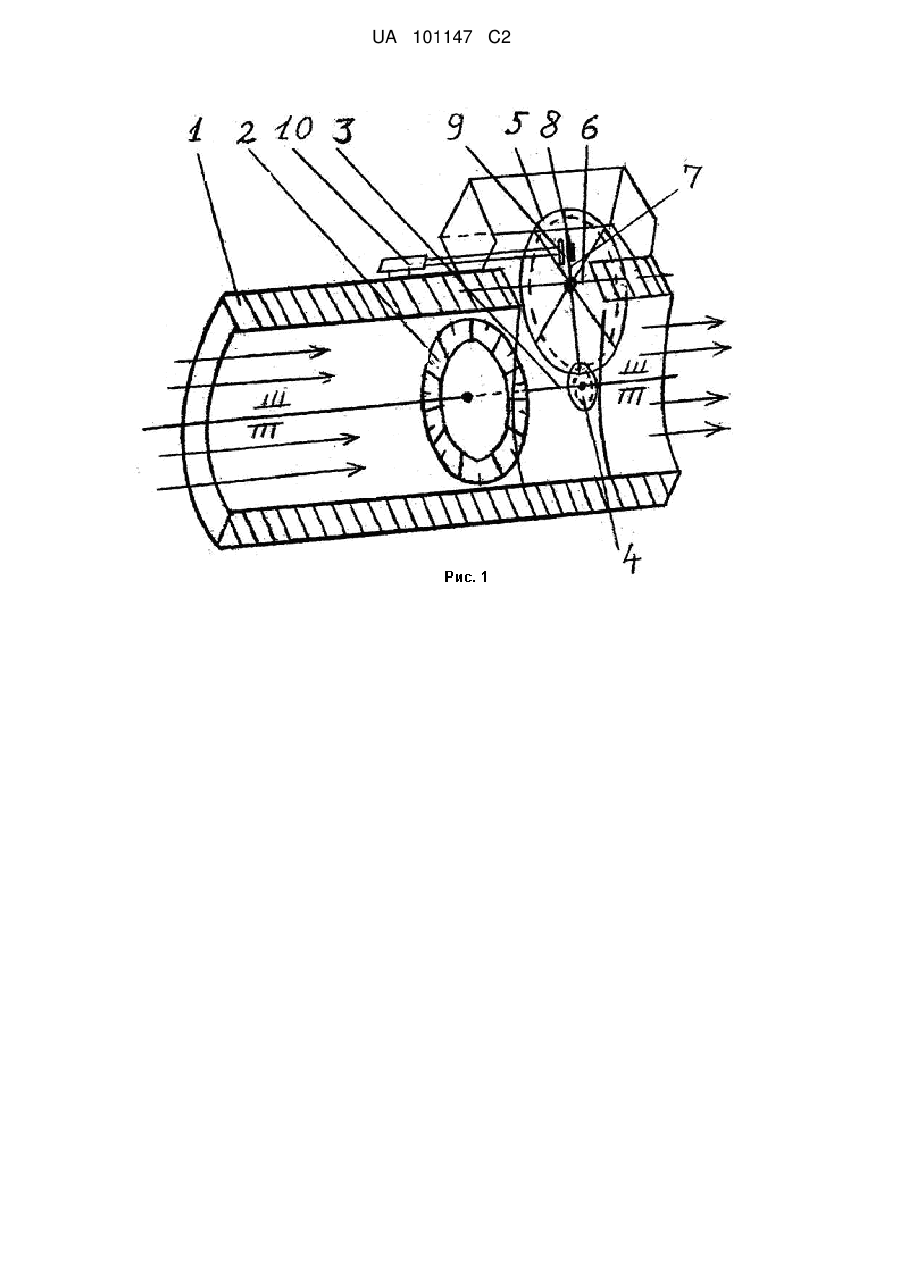

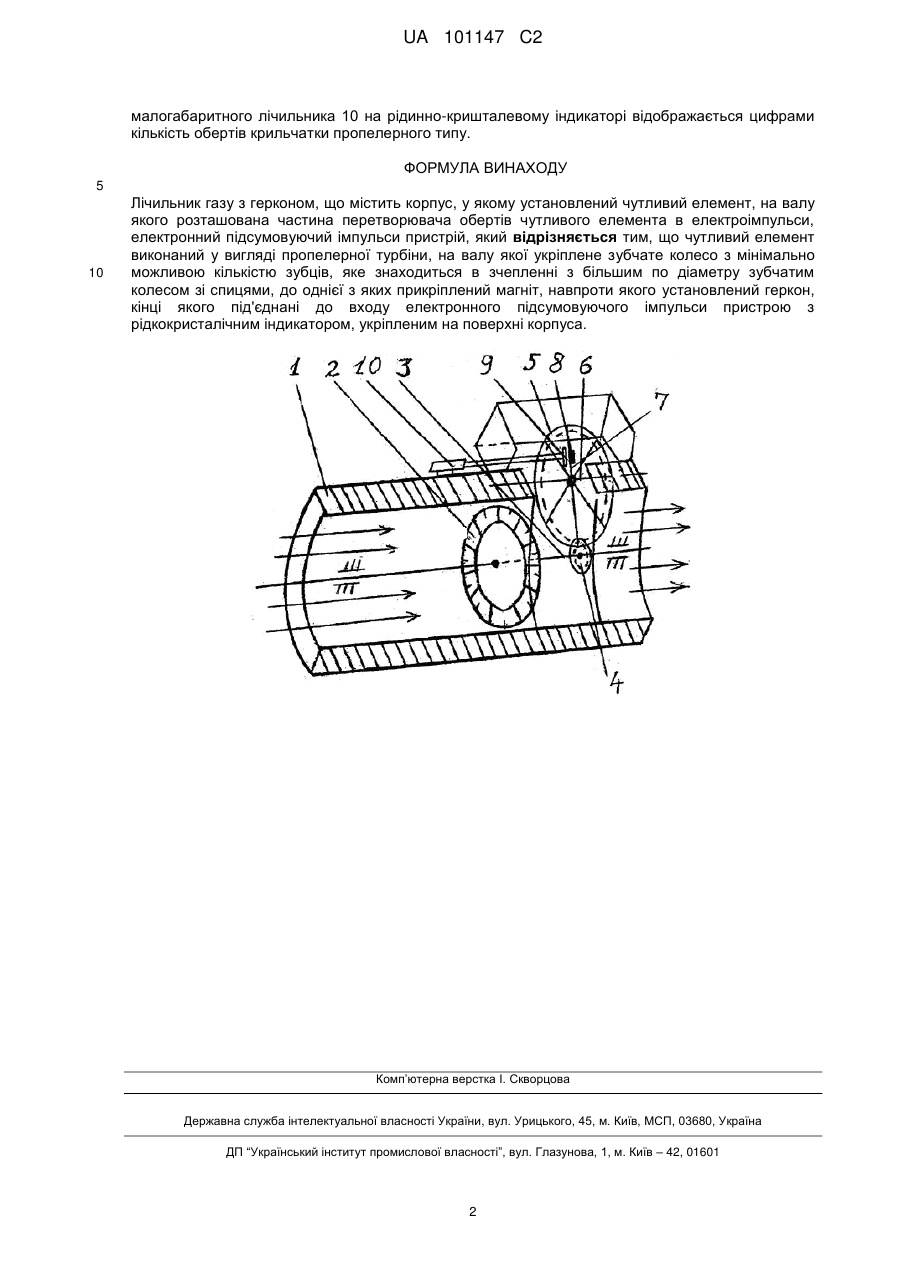

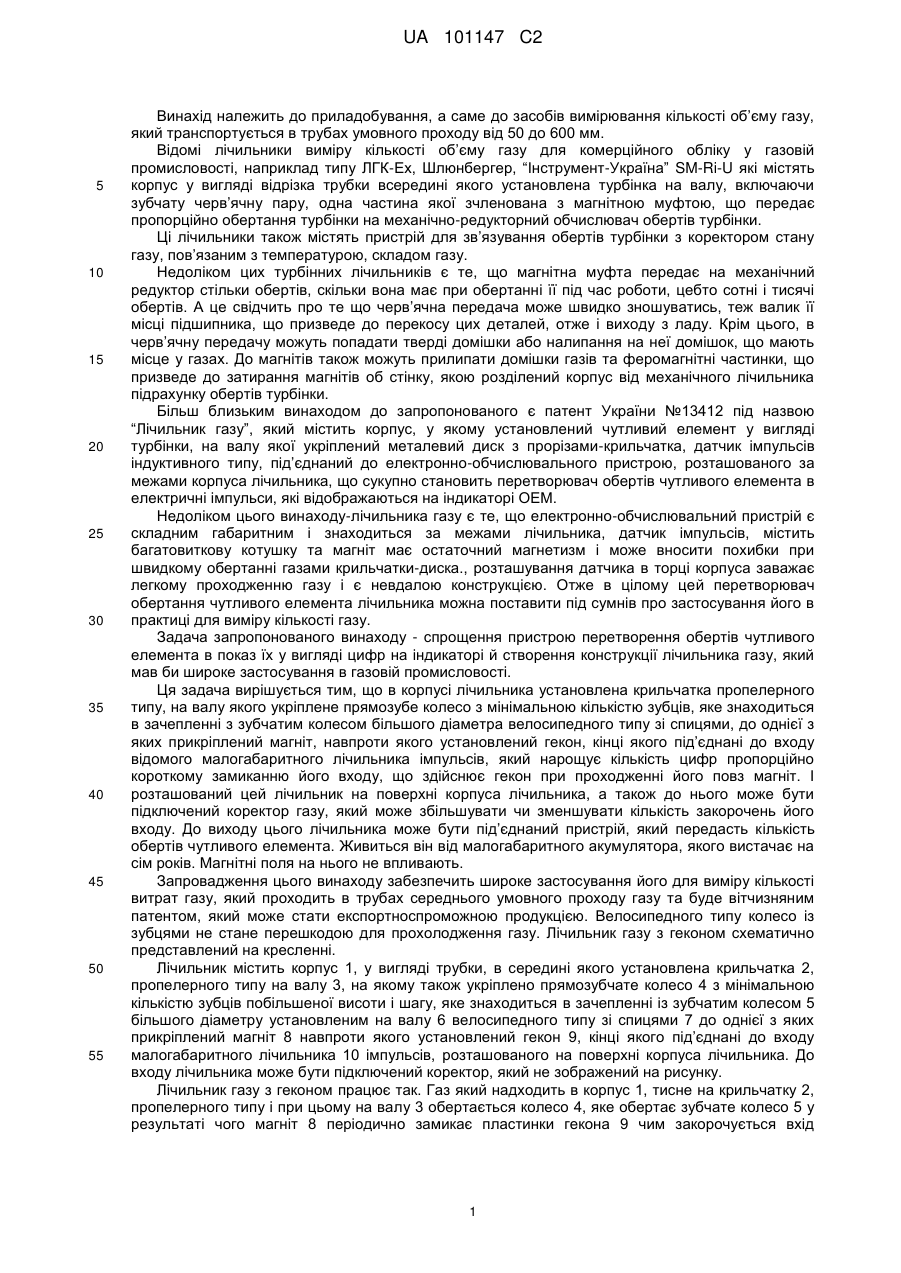

Реферат: Винахід належить до засобів вимірювання кількості об'єму газу. Лічильник газу з герконом містить корпус, крильчатку пропелерного типу, зубчате колесо, яке знаходиться в зачепленні із зубчатим типу велосипедного колеса, геркон, навпроти якого установлений магніт, електронний пристрій підрахунку імпульсів з рідкокристалічним індикатором. Технічним результатом винаходу є спрощення пристрою. UA 101147 C2 (12) UA 101147 C2 UA 101147 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до приладобування, а саме до засобів вимірювання кількості об’єму газу, який транспортується в трубах умовного проходу від 50 до 600 мм. Відомі лічильники виміру кількості об’єму газу для комерційного обліку у газовій промисловості, наприклад типу ЛГК-Ех, Шлюнбергер, “Інструмент-Україна” SM-Ri-U які містять корпус у вигляді відрізка трубки всередині якого установлена турбінка на валу, включаючи зубчату черв’ячну пару, одна частина якої зчленована з магнітною муфтою, що передає пропорційно обертання турбінки на механічно-редукторний обчислювач обертів турбінки. Ці лічильники також містять пристрій для зв’язування обертів турбінки з коректором стану газу, пов’язаним з температурою, складом газу. Недоліком цих турбінних лічильників є те, що магнітна муфта передає на механічний редуктор стільки обертів, скільки вона має при обертанні її під час роботи, цебто сотні і тисячі обертів. А це свідчить про те що черв’ячна передача може швидко зношуватись, теж валик її місці підшипника, що призведе до перекосу цих деталей, отже і виходу з ладу. Крім цього, в черв’ячну передачу можуть попадати тверді домішки або налипання на неї домішок, що мають місце у газах. До магнітів також можуть прилипати домішки газів та феромагнітні частинки, що призведе до затирання магнітів об стінку, якою розділений корпус від механічного лічильника підрахунку обертів турбінки. Більш близьким винаходом до запропонованого є патент України №13412 під назвою “Лічильник газу”, який містить корпус, у якому установлений чутливий елемент у вигляді турбінки, на валу якої укріплений металевий диск з прорізами-крильчатка, датчик імпульсів індуктивного типу, під’єднаний до електронно-обчислювального пристрою, розташованого за межами корпуса лічильника, що сукупно становить перетворювач обертів чутливого елемента в електричні імпульси, які відображаються на індикаторі ОЕМ. Недоліком цього винаходу-лічильника газу є те, що електронно-обчислювальний пристрій є складним габаритним і знаходиться за межами лічильника, датчик імпульсів, містить багатовиткову котушку та магніт має остаточний магнетизм і може вносити похибки при швидкому обертанні газами крильчатки-диска., розташування датчика в торці корпуса заважає легкому проходженню газу і є невдалою конструкцією. Отже в цілому цей перетворювач обертання чутливого елемента лічильника можна поставити під сумнів про застосування його в практиці для виміру кількості газу. Задача запропонованого винаходу - спрощення пристрою перетворення обертів чутливого елемента в показ їх у вигляді цифр на індикаторі й створення конструкції лічильника газу, який мав би широке застосування в газовій промисловості. Ця задача вирішується тим, що в корпусі лічильника установлена крильчатка пропелерного типу, на валу якого укріплене прямозубе колесо з мінімальною кількістю зубців, яке знаходиться в зачепленні з зубчатим колесом більшого діаметра велосипедного типу зі спицями, до однієї з яких прикріплений магніт, навпроти якого установлений гекон, кінці якого під’єднані до входу відомого малогабаритного лічильника імпульсів, який нарощує кількість цифр пропорційно короткому замиканню його входу, що здійснює гекон при проходженні його повз магніт. І розташований цей лічильник на поверхні корпуса лічильника, а також до нього може бути підключений коректор газу, який може збільшувати чи зменшувати кількість закорочень його входу. До виходу цього лічильника може бути під’єднаний пристрій, який передасть кількість обертів чутливого елемента. Живиться він від малогабаритного акумулятора, якого вистачає на сім років. Магнітні поля на нього не впливають. Запровадження цього винаходу забезпечить широке застосування його для виміру кількості витрат газу, який проходить в трубах середнього умовного проходу газу та буде вітчизняним патентом, який може стати експортноспроможною продукцією. Велосипедного типу колесо із зубцями не стане перешкодою для прохолодження газу. Лічильник газу з геконом схематично представлений на кресленні. Лічильник містить корпус 1, у вигляді трубки, в середині якого установлена крильчатка 2, пропелерного типу на валу 3, на якому також укріплено прямозубчате колесо 4 з мінімальною кількістю зубців побільшеної висоти і шагу, яке знаходиться в зачепленні із зубчатим колесом 5 більшого діаметру установленим на валу 6 велосипедного типу зі спицями 7 до однієї з яких прикріплений магніт 8 навпроти якого установлений гекон 9, кінці якого під’єднані до входу малогабаритного лічильника 10 імпульсів, розташованого на поверхні корпуса лічильника. До входу лічильника може бути підключений коректор, який не зображений на рисунку. Лічильник газу з геконом працює так. Газ який надходить в корпус 1, тисне на крильчатку 2, пропелерного типу і при цьому на валу 3 обертається колесо 4, яке обертає зубчате колесо 5 у результаті чого магніт 8 періодично замикає пластинки гекона 9 чим закорочується вхід 1 UA 101147 C2 малогабаритного лічильника 10 на рідинно-кришталевому індикаторі відображається цифрами кількість обертів крильчатки пропелерного типу. ФОРМУЛА ВИНАХОДУ 5 10 Лічильник газу з герконом, що містить корпус, у якому установлений чутливий елемент, на валу якого розташована частина перетворювача обертів чутливого елемента в електроімпульси, електронний підсумовуючий імпульси пристрій, який відрізняється тим, що чутливий елемент виконаний у вигляді пропелерної турбіни, на валу якої укріплене зубчате колесо з мінімально можливою кількістю зубців, яке знаходиться в зчепленні з більшим по діаметру зубчатим колесом зі спицями, до однієї з яких прикріплений магніт, навпроти якого установлений геркон, кінці якого під'єднані до входу електронного підсумовуючого імпульси пристрою з рідкокристалічним індикатором, укріпленим на поверхні корпуса. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
