Привід рукавичного автомата

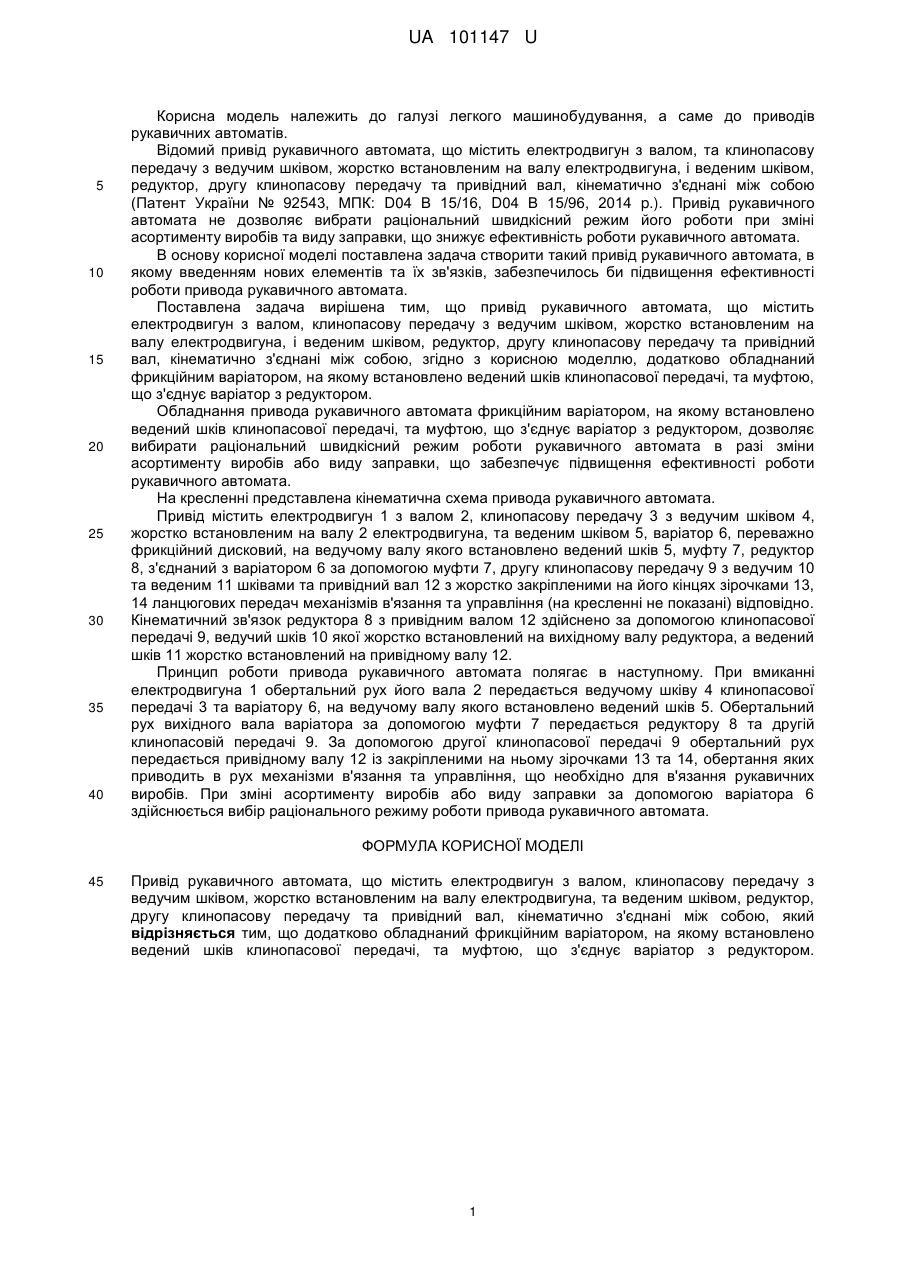

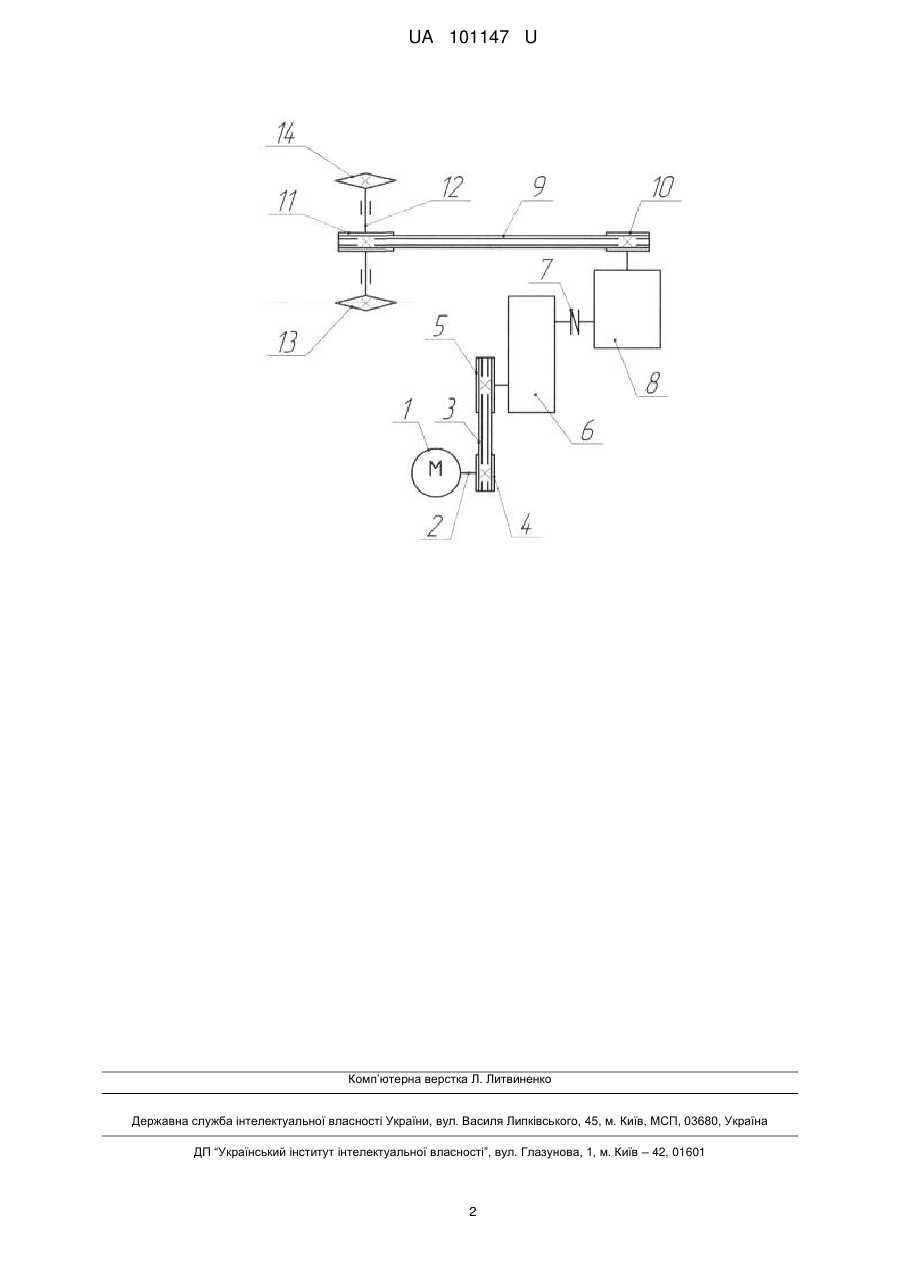

Реферат: Привід рукавичного автомата містить електродвигун з валом, клинопасову передачу з ведучим шківом, жорстко встановленим на валу електродвигуна, та веденим шківом, редуктор, другу клинопасову передачу та привідний вал, кінематично з'єднані між собою. Додатково обладнаний фрикційним варіатором, на якому встановлено ведений шків клинопасової передачі, та муфтою, що з'єднує варіатор з редуктором. UA 101147 U (54) ПРИВІД РУКАВИЧНОГО АВТОМАТА UA 101147 U UA 101147 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі легкого машинобудування, а саме до приводів рукавичних автоматів. Відомий привід рукавичного автомата, що містить електродвигун з валом, та клинопасову передачу з ведучим шківом, жорстко встановленим на валу електродвигуна, і веденим шківом, редуктор, другу клинопасову передачу та привідний вал, кінематично з'єднані між собою (Патент України № 92543, МПК: D04 В 15/16, D04 В 15/96, 2014 p.). Привід рукавичного автомата не дозволяє вибрати раціональний швидкісний режим його роботи при зміні асортименту виробів та виду заправки, що знижує ефективність роботи рукавичного автомата. В основу корисної моделі поставлена задача створити такий привід рукавичного автомата, в якому введенням нових елементів та їх зв'язків, забезпечилось би підвищення ефективності роботи привода рукавичного автомата. Поставлена задача вирішена тим, що привід рукавичного автомата, що містить електродвигун з валом, клинопасову передачу з ведучим шківом, жорстко встановленим на валу електродвигуна, і веденим шківом, редуктор, другу клинопасову передачу та привідний вал, кінематично з'єднані між собою, згідно з корисною моделлю, додатково обладнаний фрикційним варіатором, на якому встановлено ведений шків клинопасової передачі, та муфтою, що з'єднує варіатор з редуктором. Обладнання привода рукавичного автомата фрикційним варіатором, на якому встановлено ведений шків клинопасової передачі, та муфтою, що з'єднує варіатор з редуктором, дозволяє вибирати раціональний швидкісний режим роботи рукавичного автомата в разі зміни асортименту виробів або виду заправки, що забезпечує підвищення ефективності роботи рукавичного автомата. На кресленні представлена кінематична схема привода рукавичного автомата. Привід містить електродвигун 1 з валом 2, клинопасову передачу 3 з ведучим шківом 4, жорстко встановленим на валу 2 електродвигуна, та веденим шківом 5, варіатор 6, переважно фрикційний дисковий, на ведучому валу якого встановлено ведений шків 5, муфту 7, редуктор 8, з'єднаний з варіатором 6 за допомогою муфти 7, другу клинопасову передачу 9 з ведучим 10 та веденим 11 шківами та привідний вал 12 з жорстко закріпленими на його кінцях зірочками 13, 14 ланцюгових передач механізмів в'язання та управління (на кресленні не показані) відповідно. Кінематичний зв'язок редуктора 8 з привідним валом 12 здійснено за допомогою клинопасової передачі 9, ведучий шків 10 якої жорстко встановлений на вихідному валу редуктора, а ведений шків 11 жорстко встановлений на привідному валу 12. Принцип роботи привода рукавичного автомата полягає в наступному. При вмиканні електродвигуна 1 обертальний рух його вала 2 передається ведучому шківу 4 клинопасової передачі 3 та варіатору 6, на ведучому валу якого встановлено ведений шків 5. Обертальний рух вихідного вала варіатора за допомогою муфти 7 передається редуктору 8 та другій клинопасовій передачі 9. За допомогою другої клинопасової передачі 9 обертальний рух передається привідному валу 12 із закріпленими на ньому зірочками 13 та 14, обертання яких приводить в рух механізми в'язання та управління, що необхідно для в'язання рукавичних виробів. При зміні асортименту виробів або виду заправки за допомогою варіатора 6 здійснюється вибір раціонального режиму роботи привода рукавичного автомата. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Привід рукавичного автомата, що містить електродвигун з валом, клинопасову передачу з ведучим шківом, жорстко встановленим на валу електродвигуна, та веденим шківом, редуктор, другу клинопасову передачу та привідний вал, кінематично з'єднані між собою, який відрізняється тим, що додатково обладнаний фрикційним варіатором, на якому встановлено ведений шків клинопасової передачі, та муфтою, що з'єднує варіатор з редуктором. 1 UA 101147 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
