Привід рукавичного автомата

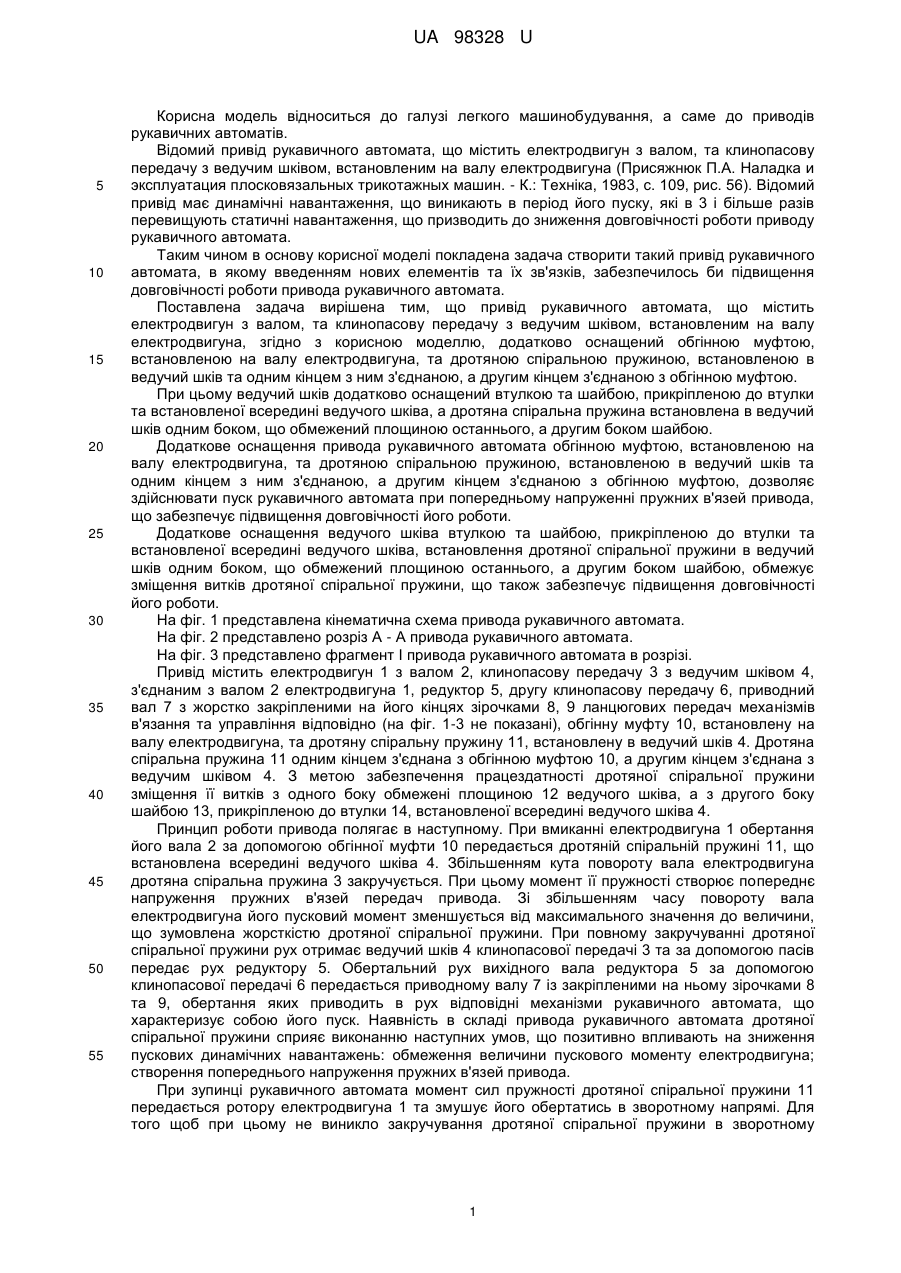

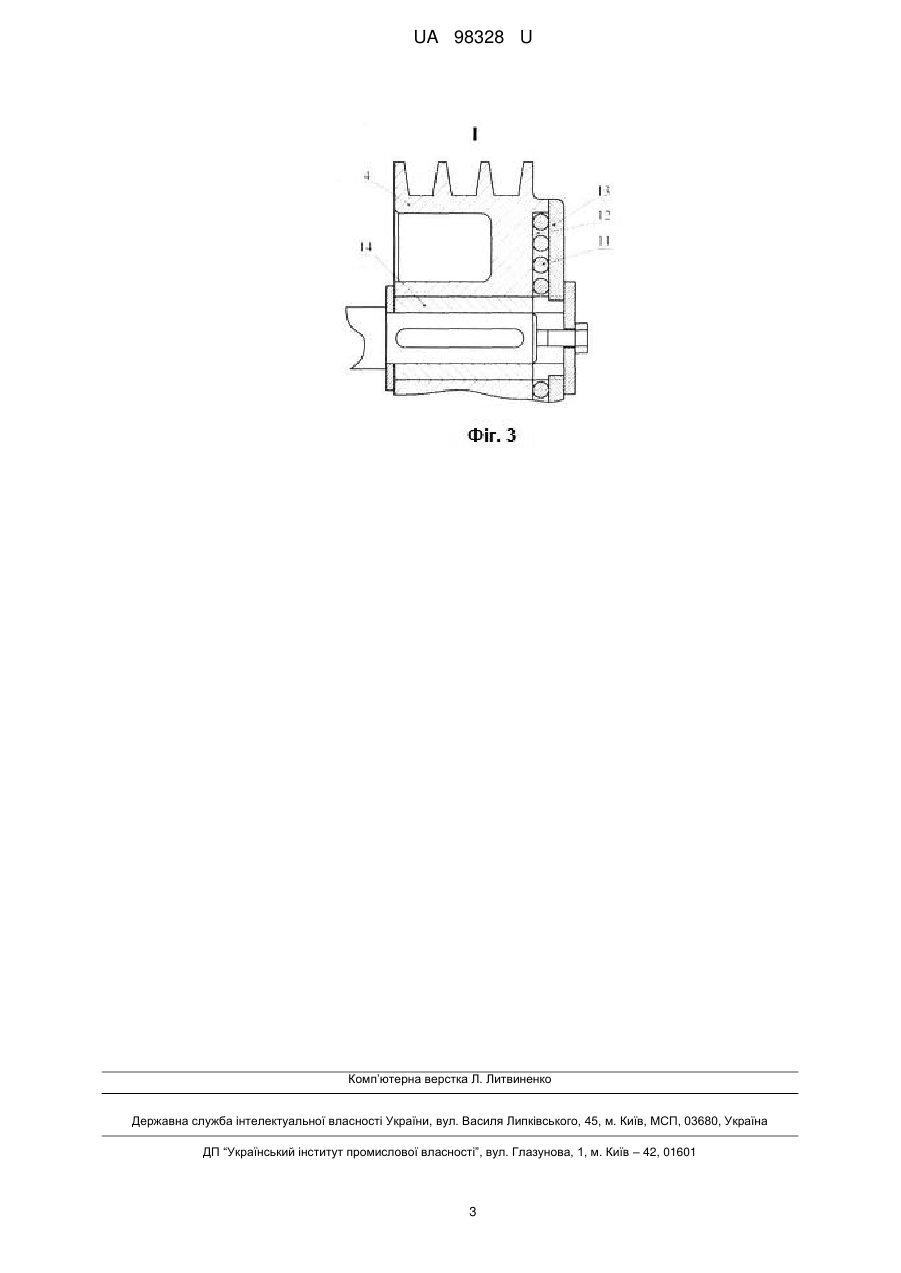

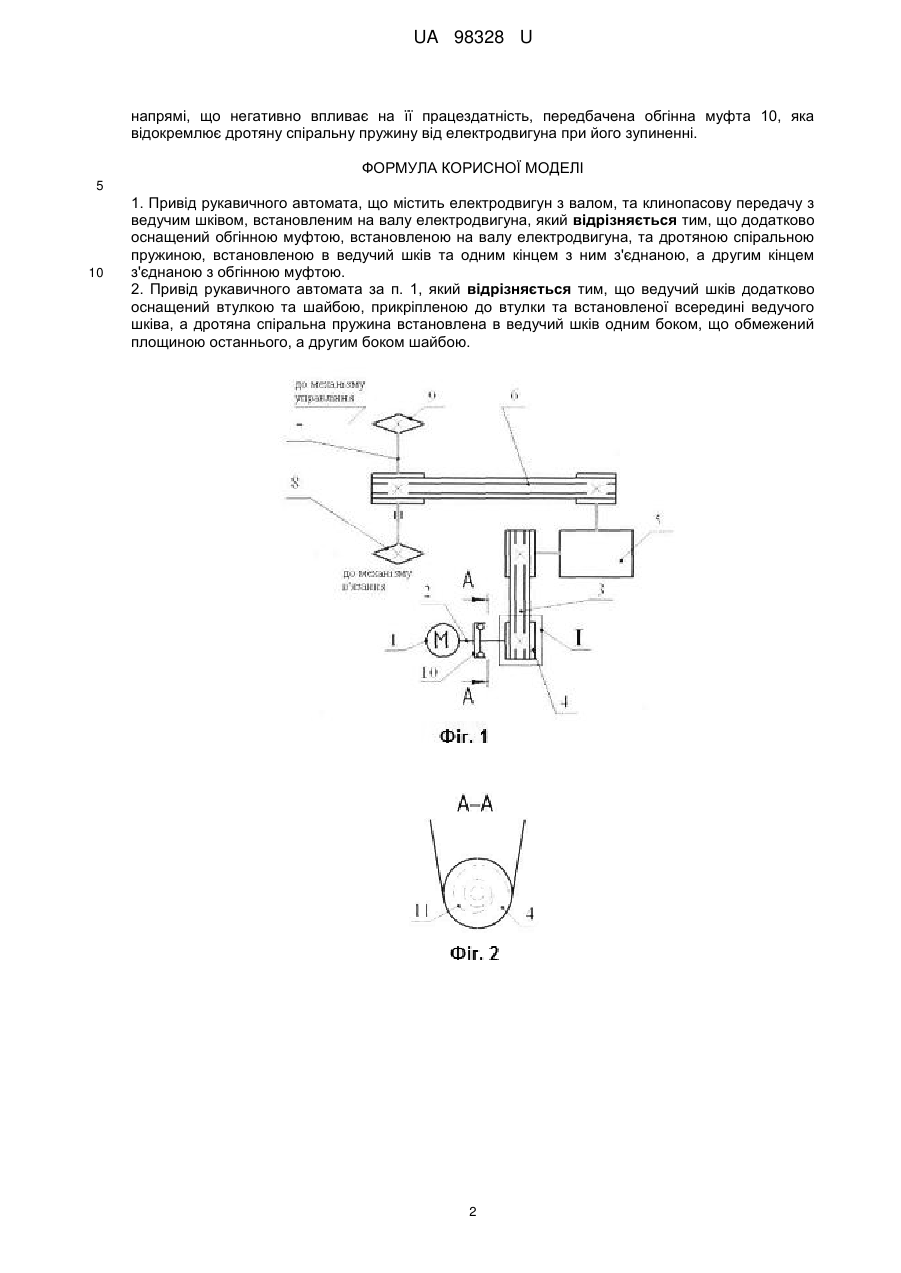

Реферат: Привід рукавичного автомата містить електродвигун з валом, та клинопасову передачу з ведучим шківом, встановленим на валу електродвигуна і оснащений обгінною муфтою, встановленою на валу електродвигуна, та дротяною спіральною пружиною, встановленою в ведучий шків та одним кінцем з ним з'єднаною, а другим кінцем з'єднаною з обгінною муфтою. UA 98328 U (54) ПРИВІД РУКАВИЧНОГО АВТОМАТА UA 98328 U UA 98328 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель відноситься до галузі легкого машинобудування, а саме до приводів рукавичних автоматів. Відомий привід рукавичного автомата, що містить електродвигун з валом, та клинопасову передачу з ведучим шківом, встановленим на валу електродвигуна (Присяжнюк П.А. Наладка и эксплуатация плосковязальных трикотажных машин. - К.: Техніка, 1983, с. 109, рис. 56). Відомий привід має динамічні навантаження, що виникають в період його пуску, які в 3 і більше разів перевищують статичні навантаження, що призводить до зниження довговічності роботи приводу рукавичного автомата. Таким чином в основу корисної моделі покладена задача створити такий привід рукавичного автомата, в якому введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи привода рукавичного автомата. Поставлена задача вирішена тим, що привід рукавичного автомата, що містить електродвигун з валом, та клинопасову передачу з ведучим шківом, встановленим на валу електродвигуна, згідно з корисною моделлю, додатково оснащений обгінною муфтою, встановленою на валу електродвигуна, та дротяною спіральною пружиною, встановленою в ведучий шків та одним кінцем з ним з'єднаною, а другим кінцем з'єднаною з обгінною муфтою. При цьому ведучий шків додатково оснащений втулкою та шайбою, прикріпленою до втулки та встановленої всередині ведучого шківа, а дротяна спіральна пружина встановлена в ведучий шків одним боком, що обмежений площиною останнього, а другим боком шайбою. Додаткове оснащення привода рукавичного автомата обгінною муфтою, встановленою на валу електродвигуна, та дротяною спіральною пружиною, встановленою в ведучий шків та одним кінцем з ним з'єднаною, а другим кінцем з'єднаною з обгінною муфтою, дозволяє здійснювати пуск рукавичного автомата при попередньому напруженні пружних в'язей привода, що забезпечує підвищення довговічності його роботи. Додаткове оснащення ведучого шківа втулкою та шайбою, прикріпленою до втулки та встановленої всередині ведучого шківа, встановлення дротяної спіральної пружини в ведучий шків одним боком, що обмежений площиною останнього, а другим боком шайбою, обмежує зміщення витків дротяної спіральної пружини, що також забезпечує підвищення довговічності його роботи. На фіг. 1 представлена кінематична схема привода рукавичного автомата. На фіг. 2 представлено розріз А - А привода рукавичного автомата. На фіг. 3 представлено фрагмент І привода рукавичного автомата в розрізі. Привід містить електродвигун 1 з валом 2, клинопасову передачу 3 з ведучим шківом 4, з'єднаним з валом 2 електродвигуна 1, редуктор 5, другу клинопасову передачу 6, приводний вал 7 з жорстко закріпленими на його кінцях зірочками 8, 9 ланцюгових передач механізмів в'язання та управління відповідно (на фіг. 1-3 не показані), обгінну муфту 10, встановлену на валу електродвигуна, та дротяну спіральну пружину 11, встановлену в ведучий шків 4. Дротяна спіральна пружина 11 одним кінцем з'єднана з обгінною муфтою 10, а другим кінцем з'єднана з ведучим шківом 4. З метою забезпечення працездатності дротяної спіральної пружини зміщення її витків з одного боку обмежені площиною 12 ведучого шківа, а з другого боку шайбою 13, прикріпленою до втулки 14, встановленої всередині ведучого шківа 4. Принцип роботи привода полягає в наступному. При вмиканні електродвигуна 1 обертання його вала 2 за допомогою обгінної муфти 10 передається дротяній спіральній пружині 11, що встановлена всередині ведучого шківа 4. Збільшенням кута повороту вала електродвигуна дротяна спіральна пружина 3 закручується. При цьому момент її пружності створює попереднє напруження пружних в'язей передач привода. Зі збільшенням часу повороту вала електродвигуна його пусковий момент зменшується від максимального значення до величини, що зумовлена жорсткістю дротяної спіральної пружини. При повному закручуванні дротяної спіральної пружини рух отримає ведучий шків 4 клинопасової передачі 3 та за допомогою пасів передає рух редуктору 5. Обертальний рух вихідного вала редуктора 5 за допомогою клинопасової передачі 6 передається приводному валу 7 із закріпленими на ньому зірочками 8 та 9, обертання яких приводить в рух відповідні механізми рукавичного автомата, що характеризує собою його пуск. Наявність в складі привода рукавичного автомата дротяної спіральної пружини сприяє виконанню наступних умов, що позитивно впливають на зниження пускових динамічних навантажень: обмеження величини пускового моменту електродвигуна; створення попереднього напруження пружних в'язей привода. При зупинці рукавичного автомата момент сил пружності дротяної спіральної пружини 11 передається ротору електродвигуна 1 та змушує його обертатись в зворотному напрямі. Для того щоб при цьому не виникло закручування дротяної спіральної пружини в зворотному 1 UA 98328 U напрямі, що негативно впливає на її працездатність, передбачена обгінна муфта 10, яка відокремлює дротяну спіральну пружину від електродвигуна при його зупиненні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Привід рукавичного автомата, що містить електродвигун з валом, та клинопасову передачу з ведучим шківом, встановленим на валу електродвигуна, який відрізняється тим, що додатково оснащений обгінною муфтою, встановленою на валу електродвигуна, та дротяною спіральною пружиною, встановленою в ведучий шків та одним кінцем з ним з'єднаною, а другим кінцем з'єднаною з обгінною муфтою. 2. Привід рукавичного автомата за п. 1, який відрізняється тим, що ведучий шків додатково оснащений втулкою та шайбою, прикріпленою до втулки та встановленої всередині ведучого шківа, а дротяна спіральна пружина встановлена в ведучий шків одним боком, що обмежений площиною останнього, а другим боком шайбою. 2 UA 98328 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
