Привід рукавичного автомата

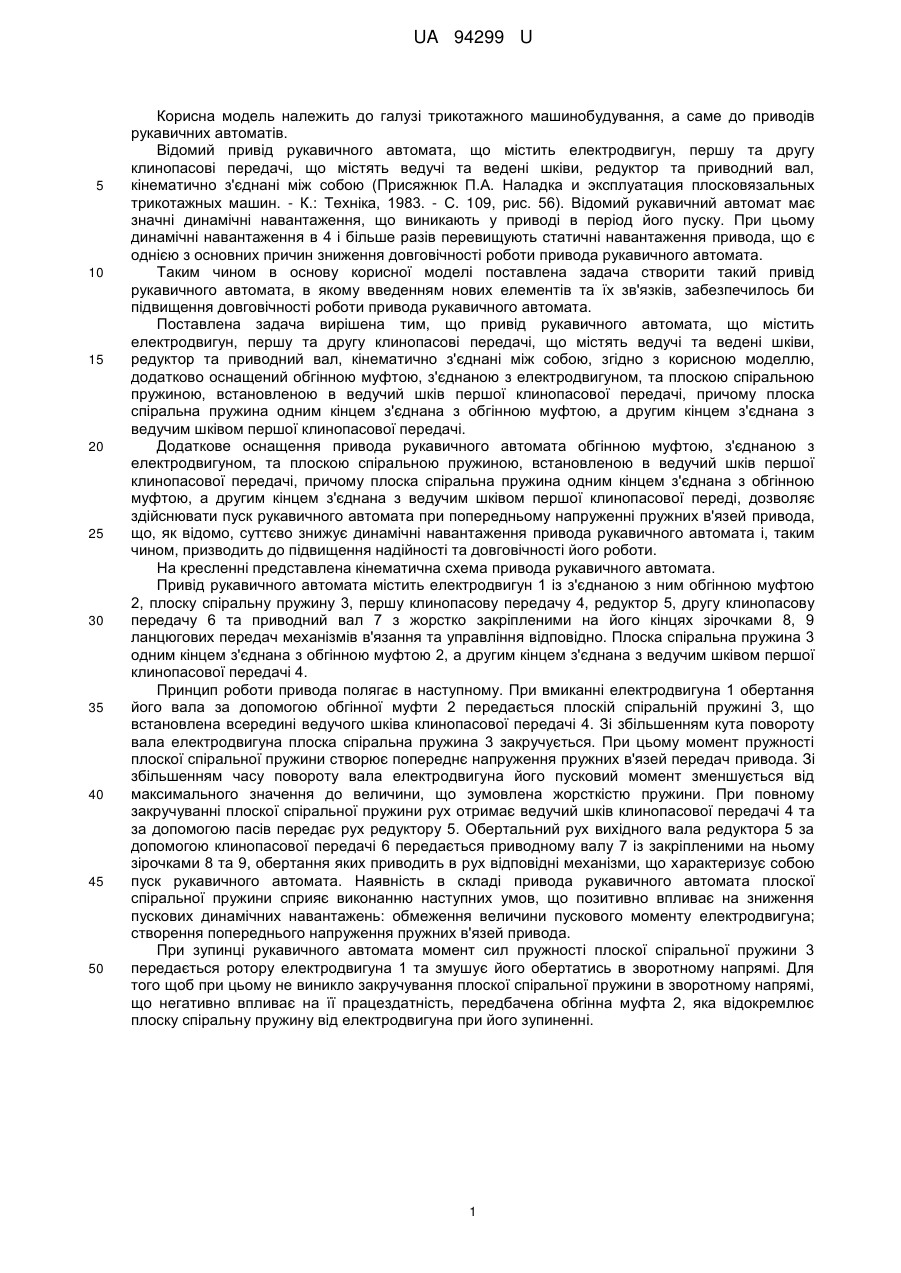

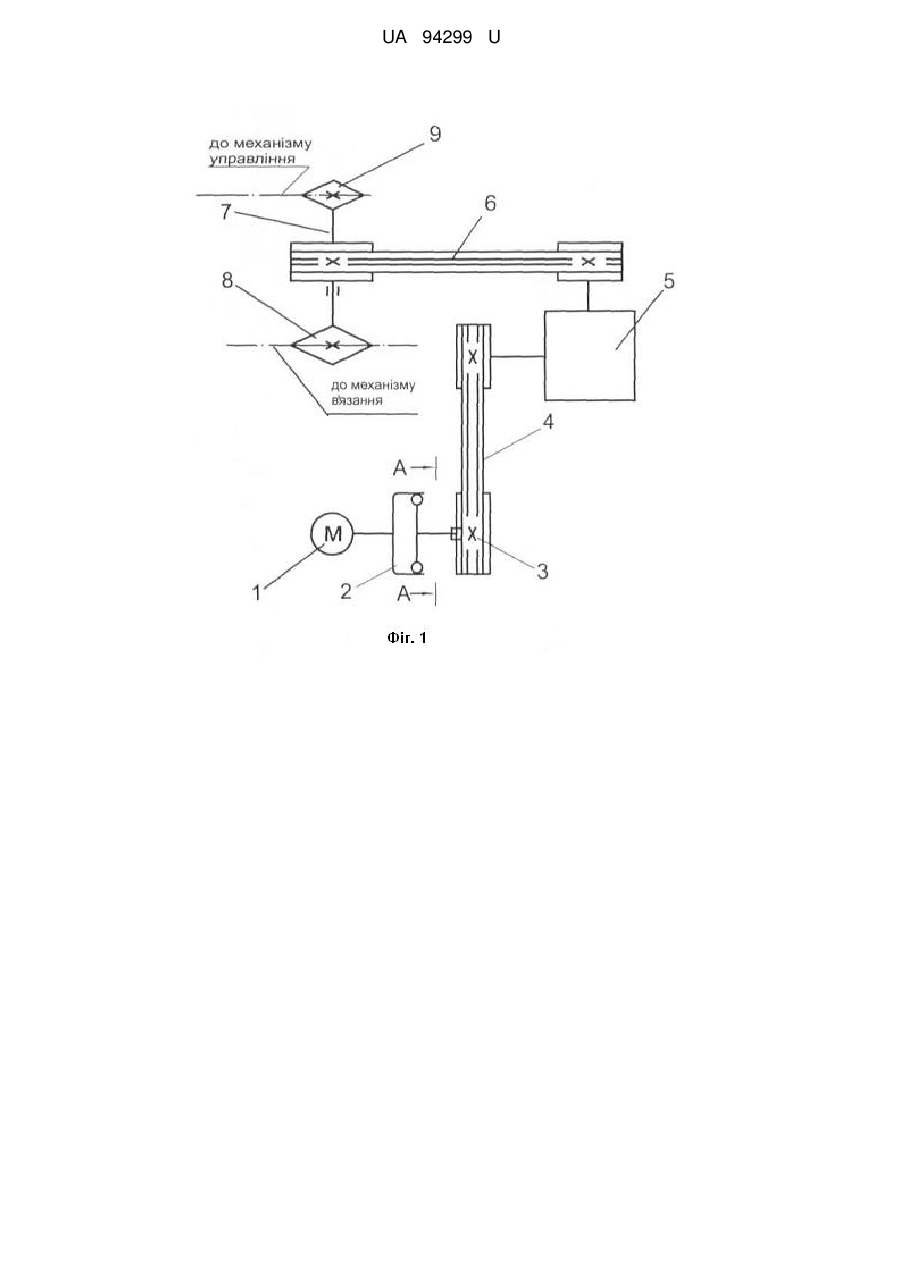

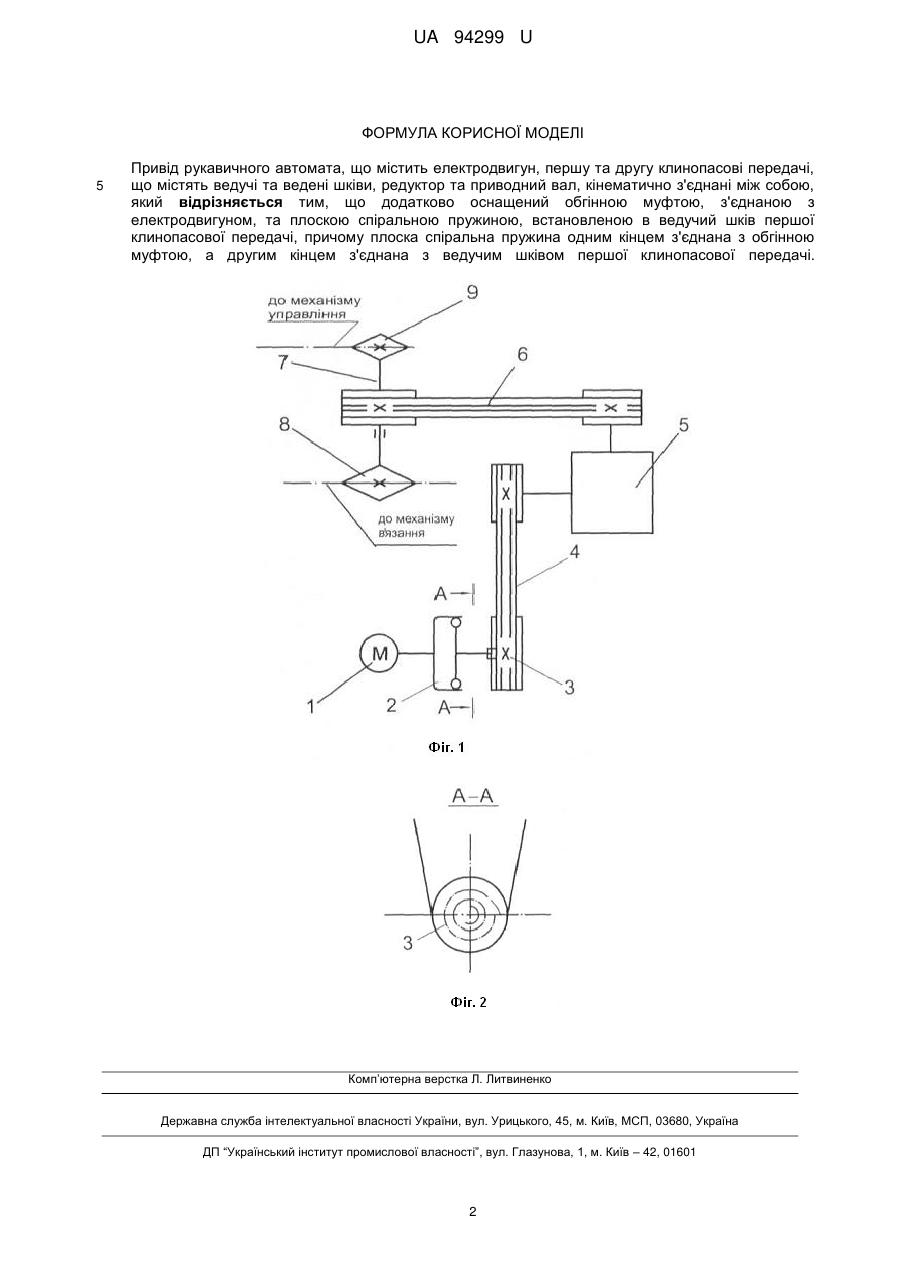

Реферат: UA 94299 U UA 94299 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі трикотажного машинобудування, а саме до приводів рукавичних автоматів. Відомий привід рукавичного автомата, що містить електродвигун, першу та другу клинопасові передачі, що містять ведучі та ведені шківи, редуктор та приводний вал, кінематично з'єднані між собою (Присяжнюк П.А. Наладка и эксплуатация плосковязальных трикотажных машин. - К.: Техніка, 1983. - С. 109, рис. 56). Відомий рукавичний автомат має значні динамічні навантаження, що виникають у приводі в період його пуску. При цьому динамічні навантаження в 4 і більше разів перевищують статичні навантаження привода, що є однією з основних причин зниження довговічності роботи привода рукавичного автомата. Таким чином в основу корисної моделі поставлена задача створити такий привід рукавичного автомата, в якому введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи привода рукавичного автомата. Поставлена задача вирішена тим, що привід рукавичного автомата, що містить електродвигун, першу та другу клинопасові передачі, що містять ведучі та ведені шківи, редуктор та приводний вал, кінематично з'єднані між собою, згідно з корисною моделлю, додатково оснащений обгінною муфтою, з'єднаною з електродвигуном, та плоскою спіральною пружиною, встановленою в ведучий шків першої клинопасової передачі, причому плоска спіральна пружина одним кінцем з'єднана з обгінною муфтою, а другим кінцем з'єднана з ведучим шківом першої клинопасової передачі. Додаткове оснащення привода рукавичного автомата обгінною муфтою, з'єднаною з електродвигуном, та плоскою спіральною пружиною, встановленою в ведучий шків першої клинопасової передачі, причому плоска спіральна пружина одним кінцем з'єднана з обгінною муфтою, а другим кінцем з'єднана з ведучим шківом першої клинопасової переді, дозволяє здійснювати пуск рукавичного автомата при попередньому напруженні пружних в'язей привода, що, як відомо, суттєво знижує динамічні навантаження привода рукавичного автомата і, таким чином, призводить до підвищення надійності та довговічності його роботи. На кресленні представлена кінематична схема привода рукавичного автомата. Привід рукавичного автомата містить електродвигун 1 із з'єднаною з ним обгінною муфтою 2, плоску спіральну пружину 3, першу клинопасову передачу 4, редуктор 5, другу клинопасову передачу 6 та приводний вал 7 з жорстко закріпленими на його кінцях зірочками 8, 9 ланцюгових передач механізмів в'язання та управління відповідно. Плоска спіральна пружина 3 одним кінцем з'єднана з обгінною муфтою 2, а другим кінцем з'єднана з ведучим шківом першої клинопасової передачі 4. Принцип роботи привода полягає в наступному. При вмиканні електродвигуна 1 обертання його вала за допомогою обгінної муфти 2 передається плоскій спіральній пружині 3, що встановлена всередині ведучого шківа клинопасової передачі 4. Зі збільшенням кута повороту вала електродвигуна плоска спіральна пружина 3 закручується. При цьому момент пружності плоскої спіральної пружини створює попереднє напруження пружних в'язей передач привода. Зі збільшенням часу повороту вала електродвигуна його пусковий момент зменшується від максимального значення до величини, що зумовлена жорсткістю пружини. При повному закручуванні плоскої спіральної пружини рух отримає ведучий шків клинопасової передачі 4 та за допомогою пасів передає рух редуктору 5. Обертальний рух вихідного вала редуктора 5 за допомогою клинопасової передачі 6 передається приводному валу 7 із закріпленими на ньому зірочками 8 та 9, обертання яких приводить в рух відповідні механізми, що характеризує собою пуск рукавичного автомата. Наявність в складі привода рукавичного автомата плоскої спіральної пружини сприяє виконанню наступних умов, що позитивно впливає на зниження пускових динамічних навантажень: обмеження величини пускового моменту електродвигуна; створення попереднього напруження пружних в'язей привода. При зупинці рукавичного автомата момент сил пружності плоскої спіральної пружини 3 передається ротору електродвигуна 1 та змушує його обертатись в зворотному напрямі. Для того щоб при цьому не виникло закручування плоскої спіральної пружини в зворотному напрямі, що негативно впливає на її працездатність, передбачена обгінна муфта 2, яка відокремлює плоску спіральну пружину від електродвигуна при його зупиненні. 1 UA 94299 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Привід рукавичного автомата, що містить електродвигун, першу та другу клинопасові передачі, що містять ведучі та ведені шківи, редуктор та приводний вал, кінематично з'єднані між собою, який відрізняється тим, що додатково оснащений обгінною муфтою, з'єднаною з електродвигуном, та плоскою спіральною пружиною, встановленою в ведучий шків першої клинопасової передачі, причому плоска спіральна пружина одним кінцем з'єднана з обгінною муфтою, а другим кінцем з'єднана з ведучим шківом першої клинопасової передачі. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
