Привід рукавичного автомата

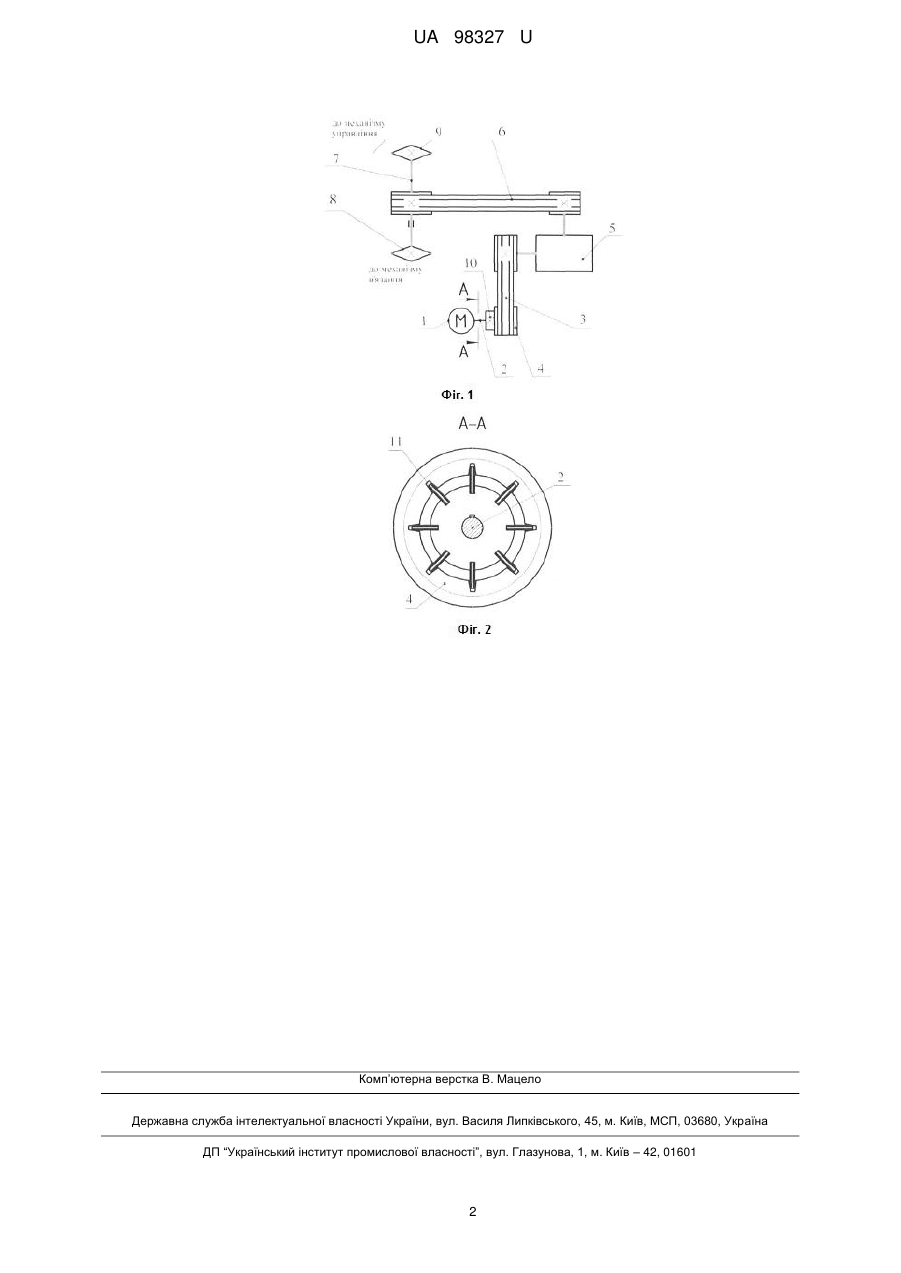

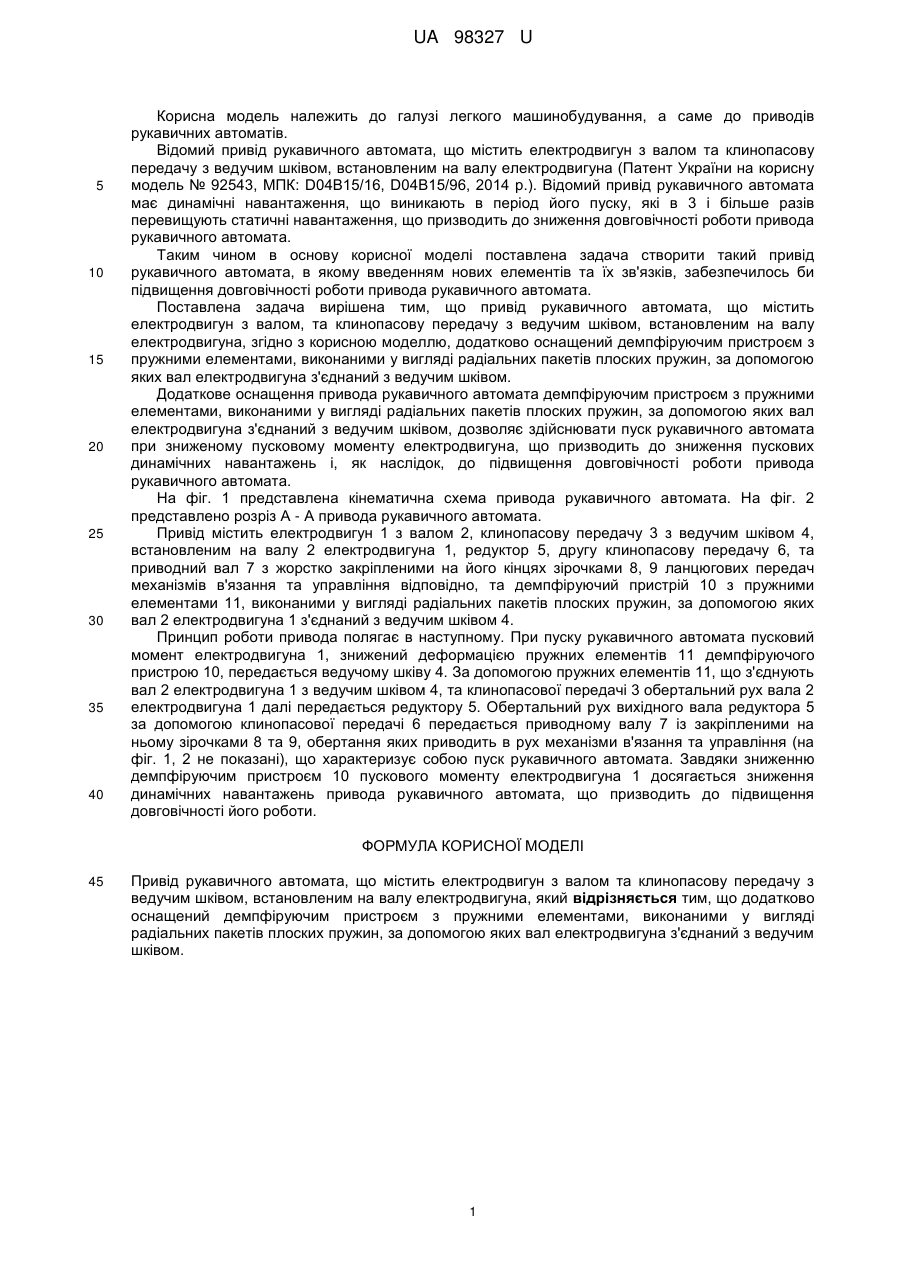

Реферат: Привід рукавичного автомата містить електродвигун з валом та клинопасову передачу з ведучим шківом, встановленим на валу електродвигуна, і оснащений демпфіруючим пристроєм з пружними елементами, виконаними у вигляді радіальних пакетів плоских пружин, за допомогою яких вал електродвигуна з'єднаний з ведучим шківом. UA 98327 U (54) ПРИВІД РУКАВИЧНОГО АВТОМАТА UA 98327 U UA 98327 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі легкого машинобудування, а саме до приводів рукавичних автоматів. Відомий привід рукавичного автомата, що містить електродвигун з валом та клинопасову передачу з ведучим шківом, встановленим на валу електродвигуна (Патент України на корисну модель № 92543, МПК: D04В15/16, D04В15/96, 2014 p.). Відомий привід рукавичного автомата має динамічні навантаження, що виникають в період його пуску, які в 3 і більше разів перевищують статичні навантаження, що призводить до зниження довговічності роботи привода рукавичного автомата. Таким чином в основу корисної моделі поставлена задача створити такий привід рукавичного автомата, в якому введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи привода рукавичного автомата. Поставлена задача вирішена тим, що привід рукавичного автомата, що містить електродвигун з валом, та клинопасову передачу з ведучим шківом, встановленим на валу електродвигуна, згідно з корисною моделлю, додатково оснащений демпфіруючим пристроєм з пружними елементами, виконаними у вигляді радіальних пакетів плоских пружин, за допомогою яких вал електродвигуна з'єднаний з ведучим шківом. Додаткове оснащення привода рукавичного автомата демпфіруючим пристроєм з пружними елементами, виконаними у вигляді радіальних пакетів плоских пружин, за допомогою яких вал електродвигуна з'єднаний з ведучим шківом, дозволяє здійснювати пуск рукавичного автомата при зниженому пусковому моменту електродвигуна, що призводить до зниження пускових динамічних навантажень і, як наслідок, до підвищення довговічності роботи привода рукавичного автомата. На фіг. 1 представлена кінематична схема привода рукавичного автомата. На фіг. 2 представлено розріз А - А привода рукавичного автомата. Привід містить електродвигун 1 з валом 2, клинопасову передачу 3 з ведучим шківом 4, встановленим на валу 2 електродвигуна 1, редуктор 5, другу клинопасову передачу 6, та приводний вал 7 з жорстко закріпленими на його кінцях зірочками 8, 9 ланцюгових передач механізмів в'язання та управління відповідно, та демпфіруючий пристрій 10 з пружними елементами 11, виконаними у вигляді радіальних пакетів плоских пружин, за допомогою яких вал 2 електродвигуна 1 з'єднаний з ведучим шківом 4. Принцип роботи привода полягає в наступному. При пуску рукавичного автомата пусковий момент електродвигуна 1, знижений деформацією пружних елементів 11 демпфіруючого пристрою 10, передається ведучому шківу 4. За допомогою пружних елементів 11, що з'єднують вал 2 електродвигуна 1 з ведучим шківом 4, та клинопасової передачі 3 обертальний рух вала 2 електродвигуна 1 далі передається редуктору 5. Обертальний рух вихідного вала редуктора 5 за допомогою клинопасової передачі 6 передається приводному валу 7 із закріпленими на ньому зірочками 8 та 9, обертання яких приводить в рух механізми в'язання та управління (на фіг. 1, 2 не показані), що характеризує собою пуск рукавичного автомата. Завдяки зниженню демпфіруючим пристроєм 10 пускового моменту електродвигуна 1 досягається зниження динамічних навантажень привода рукавичного автомата, що призводить до підвищення довговічності його роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Привід рукавичного автомата, що містить електродвигун з валом та клинопасову передачу з ведучим шківом, встановленим на валу електродвигуна, який відрізняється тим, що додатково оснащений демпфіруючим пристроєм з пружними елементами, виконаними у вигляді радіальних пакетів плоских пружин, за допомогою яких вал електродвигуна з'єднаний з ведучим шківом. 1 UA 98327 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
