Привід рукавичного автомата

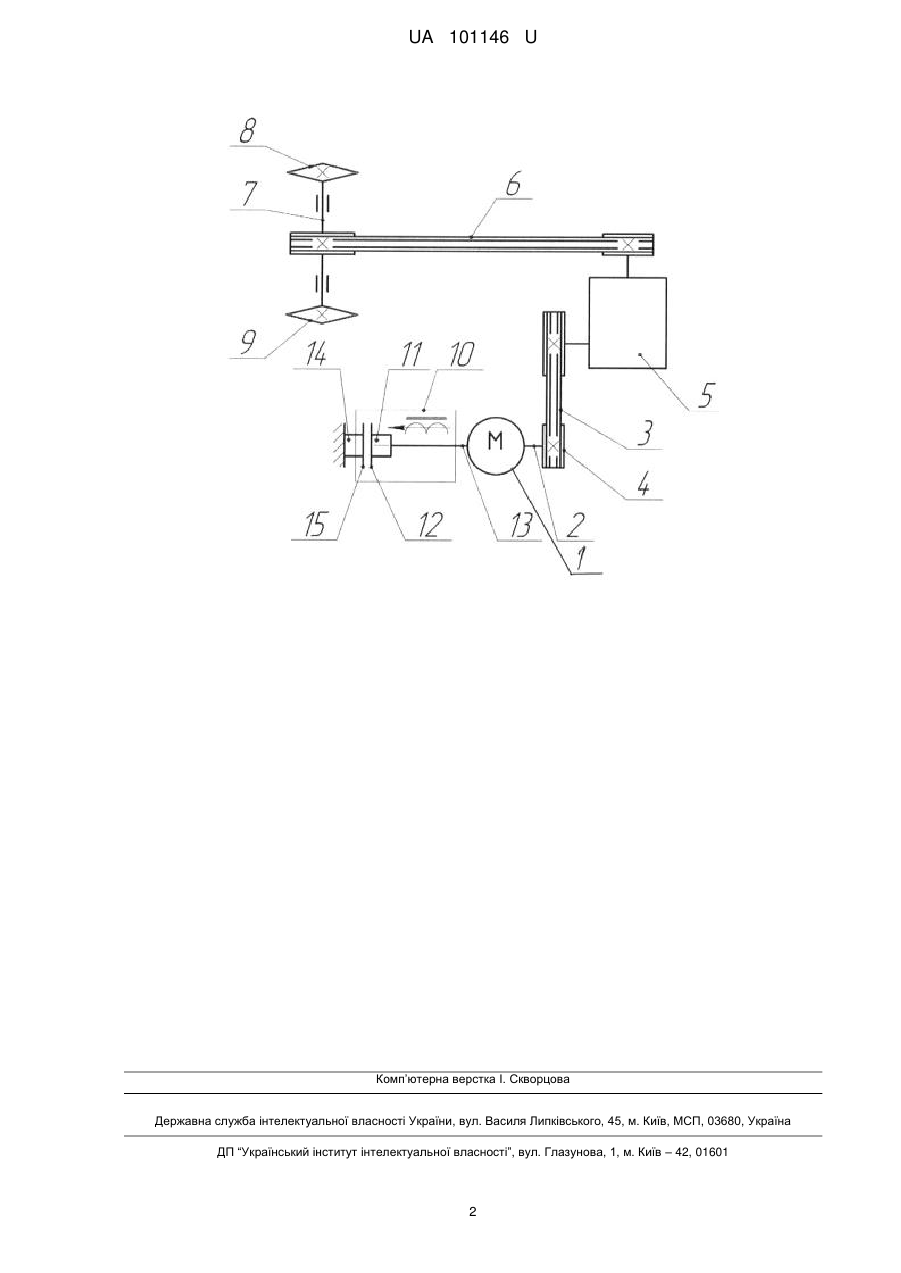

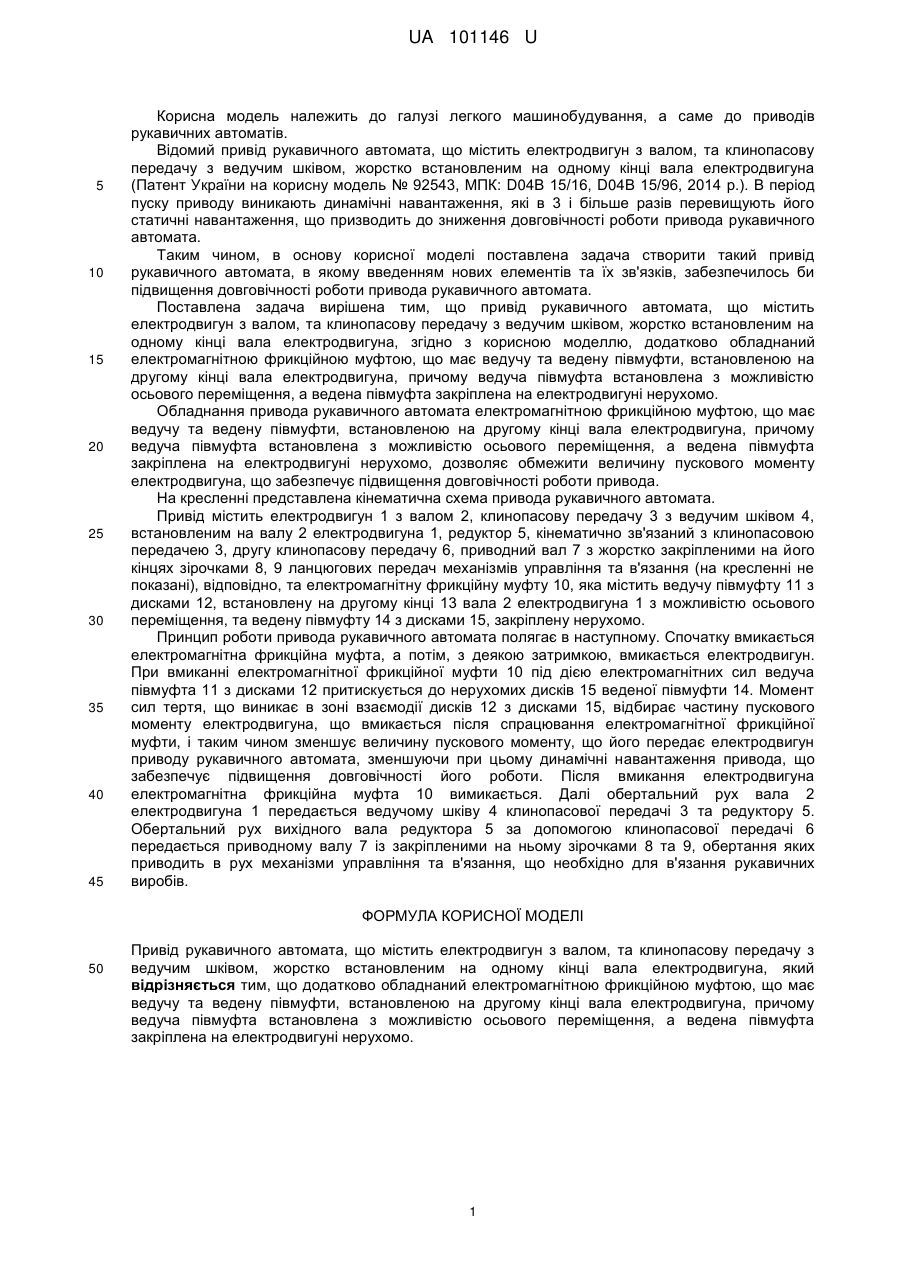

Реферат: Привід рукавичного автомата містить електродвигун з валом та клинопасову передачу з ведучим шківом, жорстко встановленим на одному кінці вала електродвигуна. Додатково обладнаний електромагнітною фрикційною муфтою, що має ведучу та ведену півмуфти, встановленою на другому кінці вала електродвигуна, причому ведуча півмуфта встановлена з можливістю осьового переміщення, а ведена півмуфта закріплена на електродвигуні нерухомо. UA 101146 U (54) ПРИВІД РУКАВИЧНОГО АВТОМАТА UA 101146 U UA 101146 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі легкого машинобудування, а саме до приводів рукавичних автоматів. Відомий привід рукавичного автомата, що містить електродвигун з валом, та клинопасову передачу з ведучим шківом, жорстко встановленим на одному кінці вала електродвигуна (Патент України на корисну модель № 92543, МПК: D04В 15/16, D04В 15/96, 2014 р.). В період пуску приводу виникають динамічні навантаження, які в 3 і більше разів перевищують його статичні навантаження, що призводить до зниження довговічності роботи привода рукавичного автомата. Таким чином, в основу корисної моделі поставлена задача створити такий привід рукавичного автомата, в якому введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи привода рукавичного автомата. Поставлена задача вирішена тим, що привід рукавичного автомата, що містить електродвигун з валом, та клинопасову передачу з ведучим шківом, жорстко встановленим на одному кінці вала електродвигуна, згідно з корисною моделлю, додатково обладнаний електромагнітною фрикційною муфтою, що має ведучу та ведену півмуфти, встановленою на другому кінці вала електродвигуна, причому ведуча півмуфта встановлена з можливістю осьового переміщення, а ведена півмуфта закріплена на електродвигуні нерухомо. Обладнання привода рукавичного автомата електромагнітною фрикційною муфтою, що має ведучу та ведену півмуфти, встановленою на другому кінці вала електродвигуна, причому ведуча півмуфта встановлена з можливістю осьового переміщення, а ведена півмуфта закріплена на електродвигуні нерухомо, дозволяє обмежити величину пускового моменту електродвигуна, що забезпечує підвищення довговічності роботи привода. На кресленні представлена кінематична схема привода рукавичного автомата. Привід містить електродвигун 1 з валом 2, клинопасову передачу 3 з ведучим шківом 4, встановленим на валу 2 електродвигуна 1, редуктор 5, кінематично зв'язаний з клинопасовою передачею 3, другу клинопасову передачу 6, приводний вал 7 з жорстко закріпленими на його кінцях зірочками 8, 9 ланцюгових передач механізмів управління та в'язання (на кресленні не показані), відповідно, та електромагнітну фрикційну муфту 10, яка містить ведучу півмуфту 11 з дисками 12, встановлену на другому кінці 13 вала 2 електродвигуна 1 з можливістю осьового переміщення, та ведену півмуфту 14 з дисками 15, закріплену нерухомо. Принцип роботи привода рукавичного автомата полягає в наступному. Спочатку вмикається електромагнітна фрикційна муфта, а потім, з деякою затримкою, вмикається електродвигун. При вмиканні електромагнітної фрикційної муфти 10 під дією електромагнітних сил ведуча півмуфта 11 з дисками 12 притискується до нерухомих дисків 15 веденої півмуфти 14. Момент сил тертя, що виникає в зоні взаємодії дисків 12 з дисками 15, відбирає частину пускового моменту електродвигуна, що вмикається після спрацювання електромагнітної фрикційної муфти, і таким чином зменшує величину пускового моменту, що його передає електродвигун приводу рукавичного автомата, зменшуючи при цьому динамічні навантаження привода, що забезпечує підвищення довговічності його роботи. Після вмикання електродвигуна електромагнітна фрикційна муфта 10 вимикається. Далі обертальний рух вала 2 електродвигуна 1 передається ведучому шківу 4 клинопасової передачі 3 та редуктору 5. Обертальний рух вихідного вала редуктора 5 за допомогою клинопасової передачі 6 передається приводному валу 7 із закріпленими на ньому зірочками 8 та 9, обертання яких приводить в рух механізми управління та в'язання, що необхідно для в'язання рукавичних виробів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Привід рукавичного автомата, що містить електродвигун з валом, та клинопасову передачу з ведучим шківом, жорстко встановленим на одному кінці вала електродвигуна, який відрізняється тим, що додатково обладнаний електромагнітною фрикційною муфтою, що має ведучу та ведену півмуфти, встановленою на другому кінці вала електродвигуна, причому ведуча півмуфта встановлена з можливістю осьового переміщення, а ведена півмуфта закріплена на електродвигуні нерухомо. 1 UA 101146 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
