Зарядно-накопичувальний пристрій

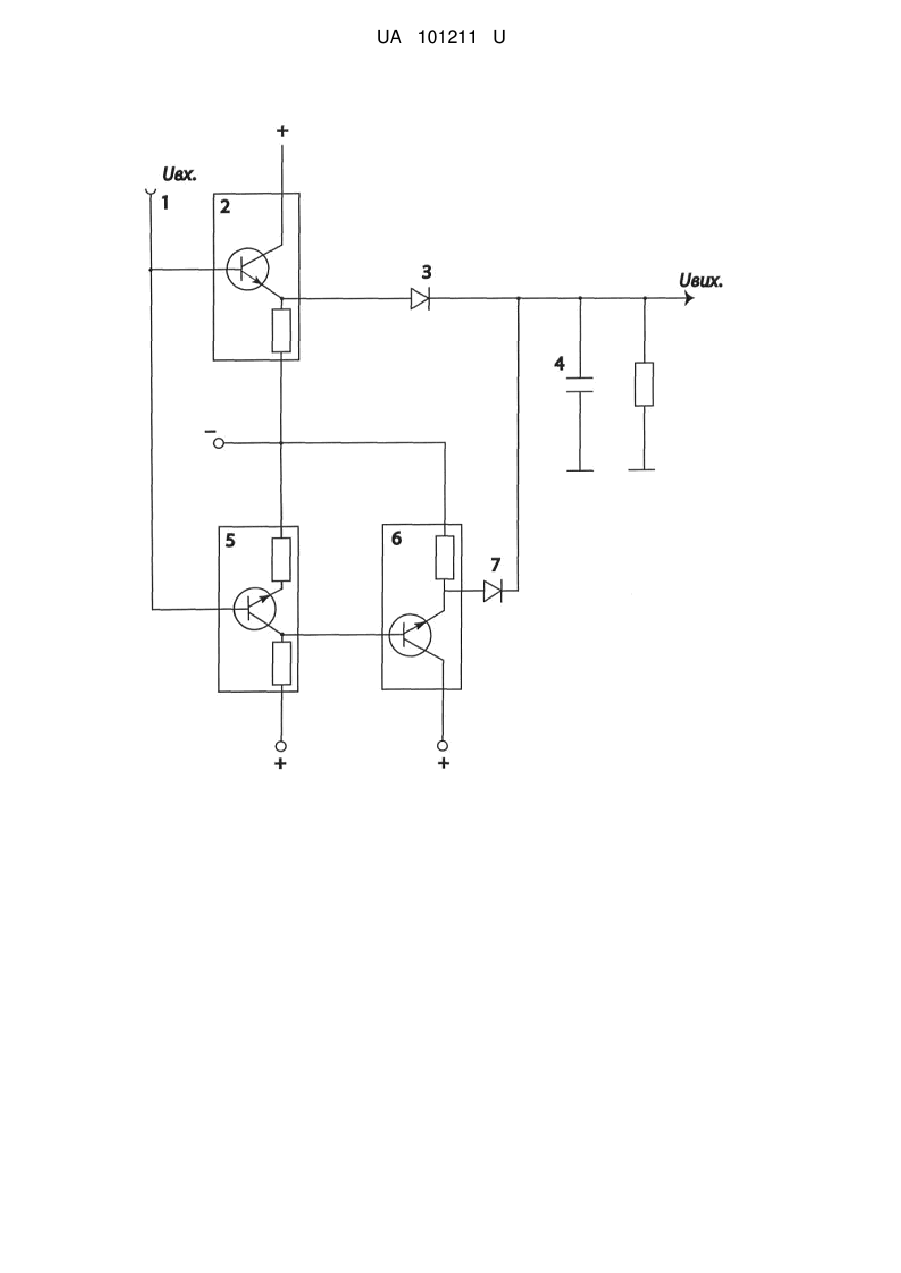

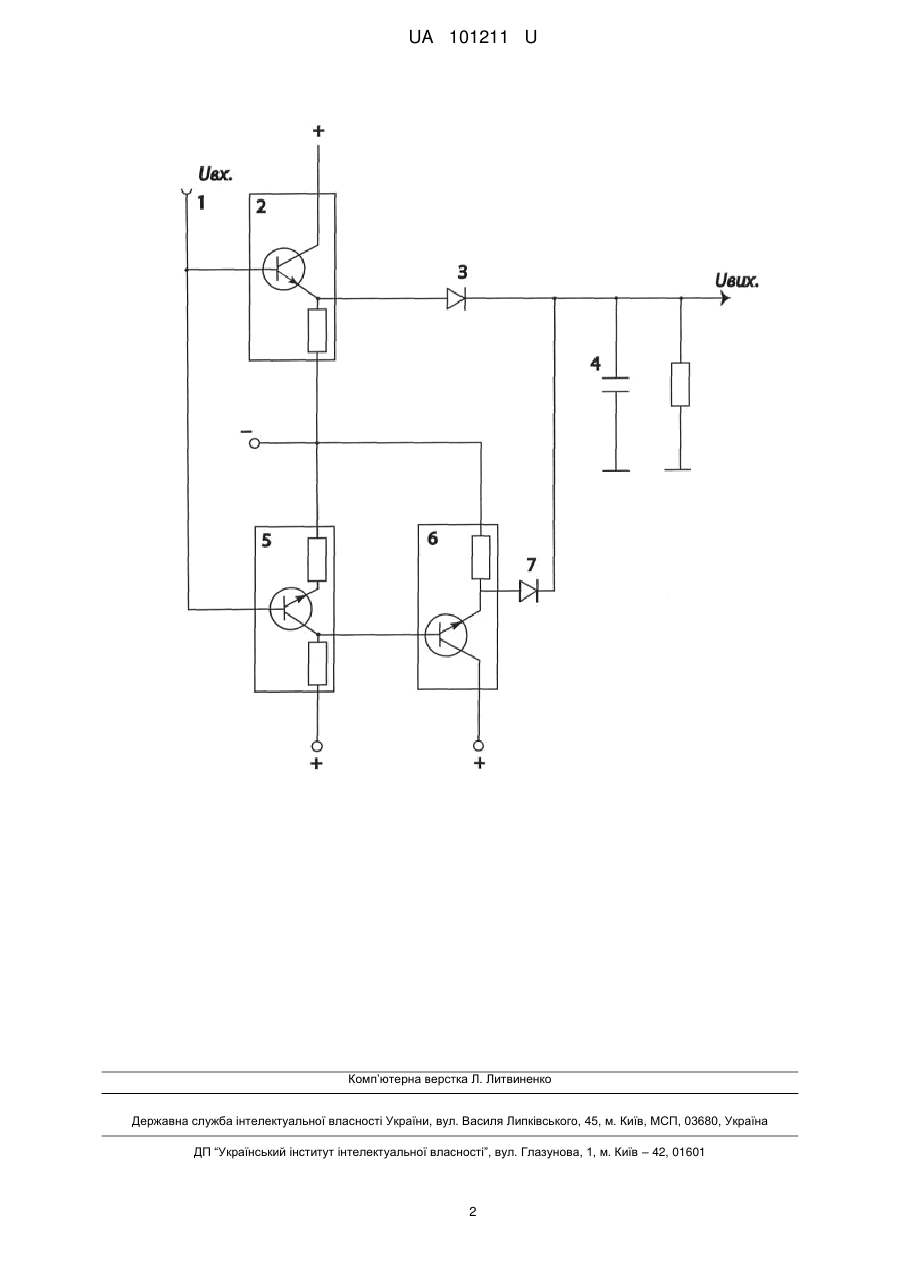

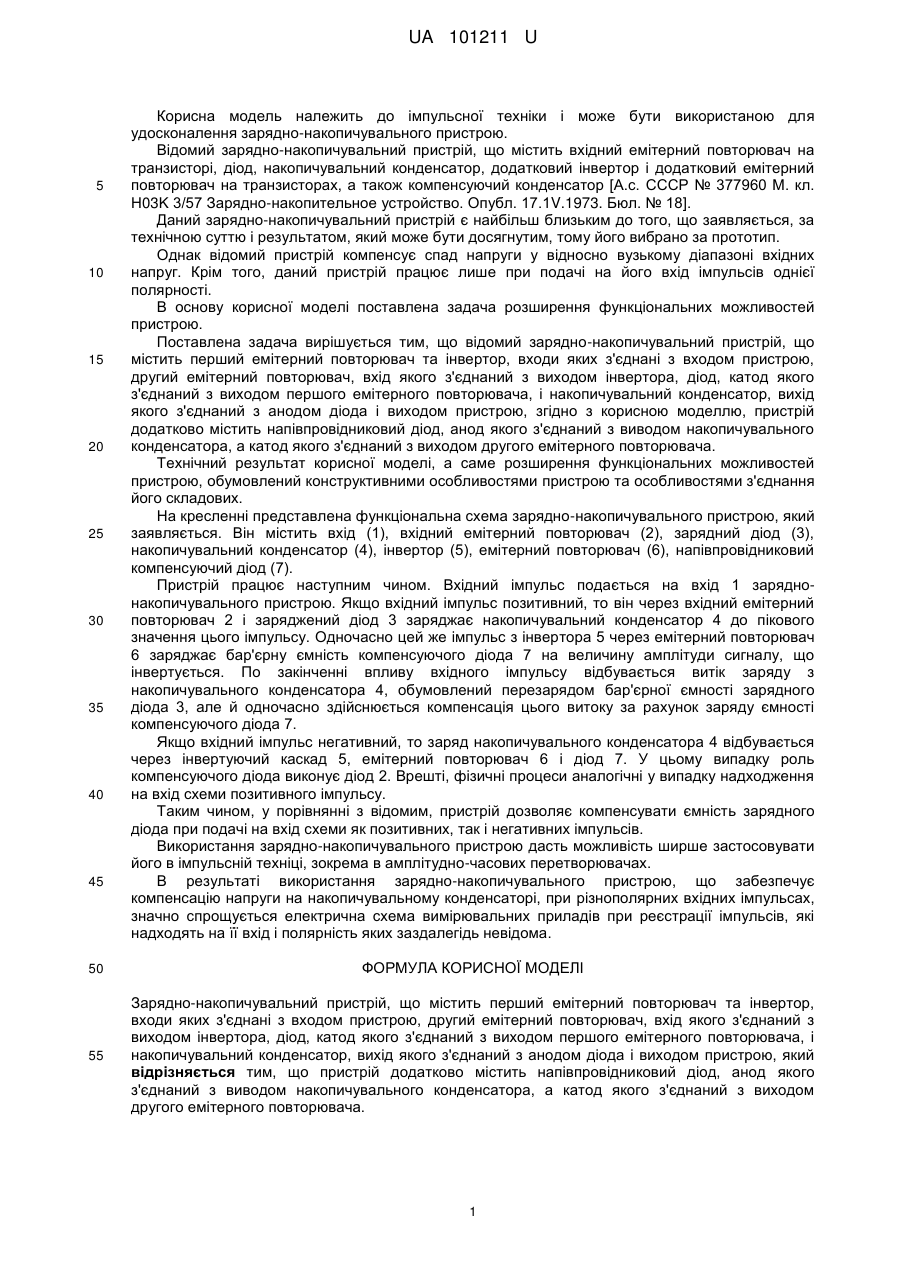

Реферат: Зарядно-накопичувальний пристрій містить перший емітерний повторювач та інвертор, входи яких з'єднані з входом пристрою, другий емітерний повторювач, вхід якого з'єднаний з виходом інвертора, діод, катод якого з'єднаний з виходом першого емітерного повторювача, і накопичувальний конденсатор, вихід якого з'єднаний з анодом діода і виходом пристрою. Пристрій додатково містить напівпровідниковий діод, анод якого з'єднаний з виводом накопичувального конденсатора, а катод якого з'єднаний з виходом другого емітерного повторювача. UA 101211 U (12) UA 101211 U UA 101211 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до імпульсної техніки і може бути використаною для удосконалення зарядно-накопичувального пристрою. Відомий зарядно-накопичувальний пристрій, що містить вхідний емітерний повторювач на транзисторі, діод, накопичувальний конденсатор, додатковий інвертор і додатковий емітерний повторювач на транзисторах, а також компенсуючий конденсатор [А.с. СССР № 377960 М. кл. Н03K 3/57 Зарядно-накопительное устройство. Опубл. 17.1V.1973. Бюл. № 18]. Даний зарядно-накопичувальний пристрій є найбільш близьким до того, що заявляється, за технічною суттю і результатом, який може бути досягнутим, тому його вибрано за прототип. Однак відомий пристрій компенсує спад напруги у відносно вузькому діапазоні вхідних напруг. Крім того, даний пристрій працює лише при подачі на його вхід імпульсів однієї полярності. В основу корисної моделі поставлена задача розширення функціональних можливостей пристрою. Поставлена задача вирішується тим, що відомий зарядно-накопичувальний пристрій, що містить перший емітерний повторювач та інвертор, входи яких з'єднані з входом пристрою, другий емітерний повторювач, вхід якого з'єднаний з виходом інвертора, діод, катод якого з'єднаний з виходом першого емітерного повторювача, і накопичувальний конденсатор, вихід якого з'єднаний з анодом діода і виходом пристрою, згідно з корисною моделлю, пристрій додатково містить напівпровідниковий діод, анод якого з'єднаний з виводом накопичувального конденсатора, а катод якого з'єднаний з виходом другого емітерного повторювача. Технічний результат корисної моделі, а саме розширення функціональних можливостей пристрою, обумовлений конструктивними особливостями пристрою та особливостями з'єднання його складових. На кресленні представлена функціональна схема зарядно-накопичувального пристрою, який заявляється. Він містить вхід (1), вхідний емітерний повторювач (2), зарядний діод (3), накопичувальний конденсатор (4), інвертор (5), емітерний повторювач (6), напівпровідниковий компенсуючий діод (7). Пристрій працює наступним чином. Вхідний імпульс подається на вхід 1 заряднонакопичувального пристрою. Якщо вхідний імпульс позитивний, то він через вхідний емітерний повторювач 2 і заряджений діод 3 заряджає накопичувальний конденсатор 4 до пікового значення цього імпульсу. Одночасно цей же імпульс з інвертора 5 через емітерний повторювач 6 заряджає бар'єрну ємність компенсуючого діода 7 на величину амплітуди сигналу, що інвертується. По закінченні впливу вхідного імпульсу відбувається витік заряду з накопичувального конденсатора 4, обумовлений перезарядом бар'єрної ємності зарядного діода 3, але й одночасно здійснюється компенсація цього витоку за рахунок заряду ємності компенсуючого діода 7. Якщо вхідний імпульс негативний, то заряд накопичувального конденсатора 4 відбувається через інвертуючий каскад 5, емітерний повторювач 6 і діод 7. У цьому випадку роль компенсуючого діода виконує діод 2. Врешті, фізичні процеси аналогічні у випадку надходження на вхід схеми позитивного імпульсу. Таким чином, у порівнянні з відомим, пристрій дозволяє компенсувати ємність зарядного діода при подачі на вхід схеми як позитивних, так і негативних імпульсів. Використання зарядно-накопичувального пристрою дасть можливість ширше застосовувати його в імпульсній техніці, зокрема в амплітудно-часових перетворювачах. В результаті використання зарядно-накопичувального пристрою, що забезпечує компенсацію напруги на накопичувальному конденсаторі, при різнополярних вхідних імпульсах, значно спрощується електрична схема вимірювальних приладів при реєстрації імпульсів, які надходять на її вхід і полярність яких заздалегідь невідома. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Зарядно-накопичувальний пристрій, що містить перший емітерний повторювач та інвертор, входи яких з'єднані з входом пристрою, другий емітерний повторювач, вхід якого з'єднаний з виходом інвертора, діод, катод якого з'єднаний з виходом першого емітерного повторювача, і накопичувальний конденсатор, вихід якого з'єднаний з анодом діода і виходом пристрою, який відрізняється тим, що пристрій додатково містить напівпровідниковий діод, анод якого з'єднаний з виводом накопичувального конденсатора, а катод якого з'єднаний з виходом другого емітерного повторювача. 1 UA 101211 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
