Пристрій оптичного контролю періоду обертання ротора електричних машин

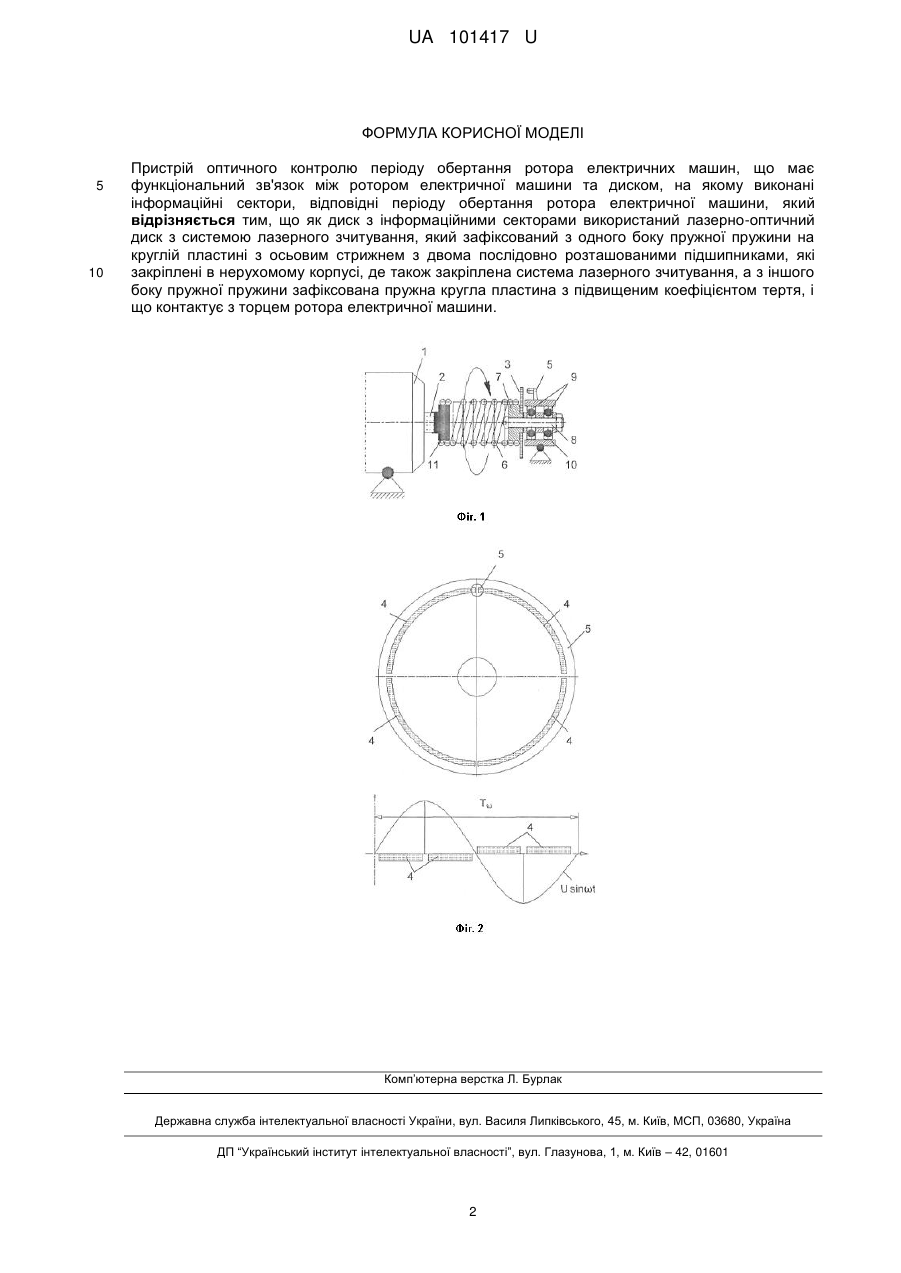

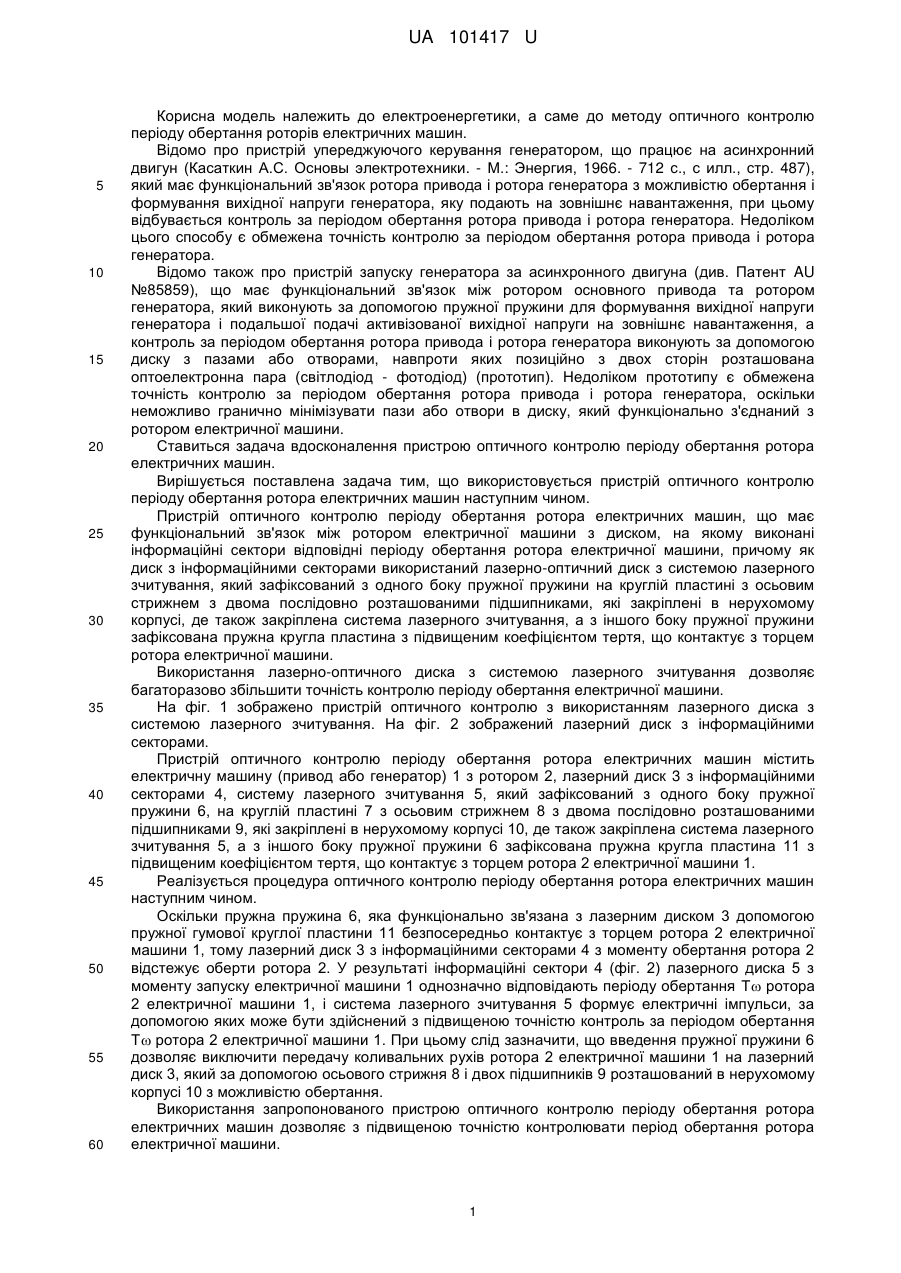

Реферат: Пристрій оптичного контролю періоду обертання ротора електричних машин, що має функціональний зв'язок між ротором електричної машини та диском, на якому виконані інформаційні сектори, відповідні періоду обертання ротора електричної машини. Як диск з інформаційними секторами використаний лазерно-оптичний диск з системою лазерного зчитування, який зафіксований з одного боку пружної пружини на круглій пластині з осьовим стрижнем з двома послідовно розташованими підшипниками, які закріплені в нерухомому корпусі, де також закріплена система лазерного зчитування. З іншого боку пружної пружини зафіксована пружна кругла пластина з підвищеним коефіцієнтом тертя, що контактує з торцем ротора електричної машини. UA 101417 U (54) ПРИСТРІЙ ОПТИЧНОГО КОНТРОЛЮ ПЕРІОДУ ОБЕРТАННЯ РОТОРА ЕЛЕКТРИЧНИХ МАШИН UA 101417 U UA 101417 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електроенергетики, а саме до методу оптичного контролю періоду обертання роторів електричних машин. Відомо про пристрій упереджуючого керування генератором, що працює на асинхронний двигун (Касаткин А.С. Основы электротехники. - Μ.: Энергия, 1966. - 712 с., с илл., стр. 487), який має функціональний зв'язок ротора привода і ротора генератора з можливістю обертання і формування вихідної напруги генератора, яку подають на зовнішнє навантаження, при цьому відбувається контроль за періодом обертання ротора привода і ротора генератора. Недоліком цього способу є обмежена точність контролю за періодом обертання ротора привода і ротора генератора. Відомо також про пристрій запуску генератора за асинхронного двигуна (див. Патент AU №85859), що має функціональний зв'язок між ротором основного привода та ротором генератора, який виконують за допомогою пружної пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження, а контроль за періодом обертання ротора привода і ротора генератора виконують за допомогою диску з пазами або отворами, навпроти яких позиційно з двох сторін розташована оптоелектронна пара (світлодіод - фотодіод) (прототип). Недоліком прототипу є обмежена точність контролю за періодом обертання ротора привода і ротора генератора, оскільки неможливо гранично мінімізувати пази або отвори в диску, який функціонально з'єднаний з ротором електричної машини. Ставиться задача вдосконалення пристрою оптичного контролю періоду обертання ротора електричних машин. Вирішується поставлена задача тим, що використовується пристрій оптичного контролю періоду обертання ротора електричних машин наступним чином. Пристрій оптичного контролю періоду обертання ротора електричних машин, що має функціональний зв'язок між ротором електричної машини з диском, на якому виконані інформаційні сектори відповідні періоду обертання ротора електричної машини, причому як диск з інформаційними секторами використаний лазерно-оптичний диск з системою лазерного зчитування, який зафіксований з одного боку пружної пружини на круглій пластині з осьовим стрижнем з двома послідовно розташованими підшипниками, які закріплені в нерухомому корпусі, де також закріплена система лазерного зчитування, а з іншого боку пружної пружини зафіксована пружна кругла пластина з підвищеним коефіцієнтом тертя, що контактує з торцем ротора електричної машини. Використання лазерно-оптичного диска з системою лазерного зчитування дозволяє багаторазово збільшити точність контролю періоду обертання електричної машини. На фіг. 1 зображено пристрій оптичного контролю з використанням лазерного диска з системою лазерного зчитування. На фіг. 2 зображений лазерний диск з інформаційними секторами. Пристрій оптичного контролю періоду обертання ротора електричних машин містить електричну машину (привод або генератор) 1 з ротором 2, лазерний диск 3 з інформаційними секторами 4, систему лазерного зчитування 5, який зафіксований з одного боку пружної пружини 6, на круглій пластині 7 з осьовим стрижнем 8 з двома послідовно розташованими підшипниками 9, які закріплені в нерухомому корпусі 10, де також закріплена система лазерного зчитування 5, а з іншого боку пружної пружини 6 зафіксована пружна кругла пластина 11 з підвищеним коефіцієнтом тертя, що контактує з торцем ротора 2 електричної машини 1. Реалізується процедура оптичного контролю періоду обертання ротора електричних машин наступним чином. Оскільки пружна пружина 6, яка функціонально зв'язана з лазерним диском 3 допомогою пружної гумової круглої пластини 11 безпосередньо контактує з торцем ротора 2 електричної машини 1, тому лазерний диск 3 з інформаційними секторами 4 з моменту обертання ротора 2 відстежує оберти ротора 2. У результаті інформаційні сектори 4 (фіг. 2) лазерного диска 5 з моменту запуску електричної машини 1 однозначно відповідають періоду обертання Τ ротора 2 електричної машини 1, і система лазерного зчитування 5 формує електричні імпульси, за допомогою яких може бути здійснений з підвищеною точністю контроль за періодом обертання Τ ротора 2 електричної машини 1. При цьому слід зазначити, що введення пружної пружини 6 дозволяє виключити передачу коливальних рухів ротора 2 електричної машини 1 на лазерний диск 3, який за допомогою осьового стрижня 8 і двох підшипників 9 розташований в нерухомому корпусі 10 з можливістю обертання. Використання запропонованого пристрою оптичного контролю періоду обертання ротора електричних машин дозволяє з підвищеною точністю контролювати період обертання ротора електричної машини. 1 UA 101417 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій оптичного контролю періоду обертання ротора електричних машин, що має функціональний зв'язок між ротором електричної машини та диском, на якому виконані інформаційні сектори, відповідні періоду обертання ротора електричної машини, який відрізняється тим, що як диск з інформаційними секторами використаний лазерно-оптичний диск з системою лазерного зчитування, який зафіксований з одного боку пружної пружини на круглій пластині з осьовим стрижнем з двома послідовно розташованими підшипниками, які закріплені в нерухомому корпусі, де також закріплена система лазерного зчитування, а з іншого боку пружної пружини зафіксована пружна кругла пластина з підвищеним коефіцієнтом тертя, і що контактує з торцем ротора електричної машини. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
