Спосіб оптичного контролю періоду обертання ротора первинного приводу і ротора генератора

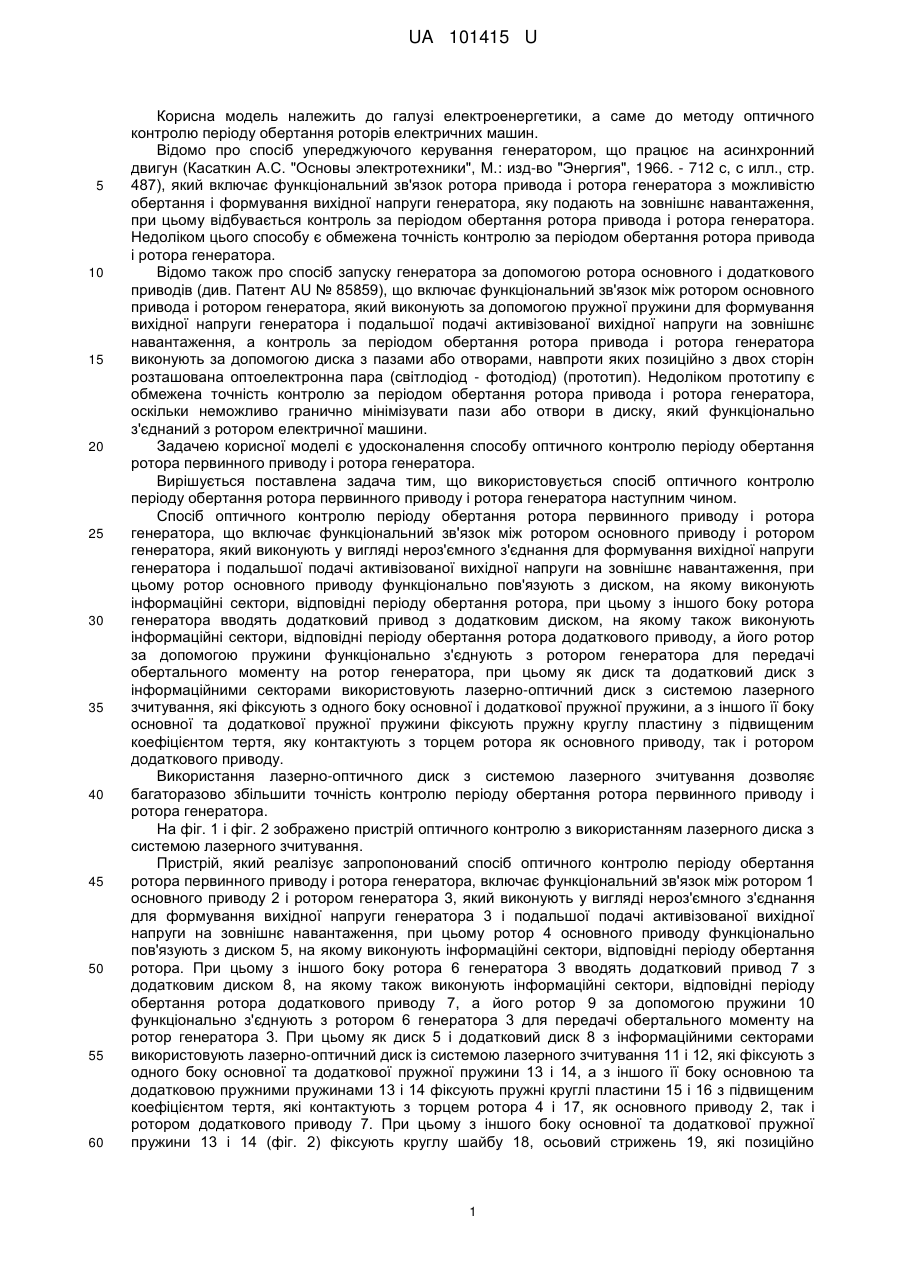

Реферат: Спосіб оптичного контролю періоду обертання ротора первинного приводу і ротора генератора включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують у вигляді нероз'ємного з'єднання для формування вихідної напруги генератора і подальшої подачі активізованого вихідної напруги на зовнішнє навантаження. При цьому ротор основного приводу функціонально пов'язують з диском, на якому виконують інформаційні сектори, відповідні періоду обертання ротора. З іншого боку ротора генератора вводять додатковий привод з додатковим диском, на якому також виконують інформаційні сектори, відповідні періоду обертання ротора додаткового приводу, а його ротор за допомогою пружини функціонально з'єднують з ротором генератора для передачі обертального моменту на ротор генератора. UA 101415 U (12) UA 101415 U UA 101415 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі електроенергетики, а саме до методу оптичного контролю періоду обертання роторів електричних машин. Відомо про спосіб упереджуючого керування генератором, що працює на асинхронний двигун (Касаткин А.С. "Основы электротехники", Μ.: изд-во "Энергия", 1966. - 712 с, с илл., стр. 487), який включає функціональний зв'язок ротора привода і ротора генератора з можливістю обертання і формування вихідної напруги генератора, яку подають на зовнішнє навантаження, при цьому відбувається контроль за періодом обертання ротора привода і ротора генератора. Недоліком цього способу є обмежена точність контролю за періодом обертання ротора привода і ротора генератора. Відомо також про спосіб запуску генератора за допомогою ротора основного і додаткового приводів (див. Патент AU № 85859), що включає функціональний зв'язок між ротором основного привода і ротором генератора, який виконують за допомогою пружної пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження, а контроль за періодом обертання ротора привода і ротора генератора виконують за допомогою диска з пазами або отворами, навпроти яких позиційно з двох сторін розташована оптоелектронна пара (світлодіод - фотодіод) (прототип). Недоліком прототипу є обмежена точність контролю за періодом обертання ротора привода і ротора генератора, оскільки неможливо гранично мінімізувати пази або отвори в диску, який функціонально з'єднаний з ротором електричної машини. Задачею корисної моделі є удосконалення способу оптичного контролю періоду обертання ротора первинного приводу і ротора генератора. Вирішується поставлена задача тим, що використовується спосіб оптичного контролю періоду обертання ротора первинного приводу і ротора генератора наступним чином. Спосіб оптичного контролю періоду обертання ротора первинного приводу і ротора генератора, що включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують у вигляді нероз'ємного з'єднання для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження, при цьому ротор основного приводу функціонально пов'язують з диском, на якому виконують інформаційні сектори, відповідні періоду обертання ротора, при цьому з іншого боку ротора генератора вводять додатковий привод з додатковим диском, на якому також виконують інформаційні сектори, відповідні періоду обертання ротора додаткового приводу, а його ротор за допомогою пружини функціонально з'єднують з ротором генератора для передачі обертального моменту на ротор генератора, при цьому як диск та додатковий диск з інформаційними секторами використовують лазерно-оптичний диск з системою лазерного зчитування, які фіксують з одного боку основної і додаткової пружної пружини, а з іншого її боку основної та додаткової пружної пружини фіксують пружну круглу пластину з підвищеним коефіцієнтом тертя, яку контактують з торцем ротора як основного приводу, так і ротором додаткового приводу. Використання лазерно-оптичного диск з системою лазерного зчитування дозволяє багаторазово збільшити точність контролю періоду обертання ротора первинного приводу і ротора генератора. На фіг. 1 і фіг. 2 зображено пристрій оптичного контролю з використанням лазерного диска з системою лазерного зчитування. Пристрій, який реалізує запропонований спосіб оптичного контролю періоду обертання ротора первинного приводу і ротора генератора, включає функціональний зв'язок між ротором 1 основного приводу 2 і ротором генератора 3, який виконують у вигляді нероз'ємного з'єднання для формування вихідної напруги генератора 3 і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження, при цьому ротор 4 основного приводу функціонально пов'язують з диском 5, на якому виконують інформаційні сектори, відповідні періоду обертання ротора. При цьому з іншого боку ротора 6 генератора 3 вводять додатковий привод 7 з додатковим диском 8, на якому також виконують інформаційні сектори, відповідні періоду обертання ротора додаткового приводу 7, а його ротор 9 за допомогою пружини 10 функціонально з'єднують з ротором 6 генератора 3 для передачі обертального моменту на ротор генератора 3. При цьому як диск 5 і додатковий диск 8 з інформаційними секторами використовують лазерно-оптичний диск із системою лазерного зчитування 11 і 12, які фіксують з одного боку основної та додаткової пружної пружини 13 і 14, а з іншого її боку основною та додатковою пружними пружинами 13 і 14 фіксують пружні круглі пластини 15 і 16 з підвищеним коефіцієнтом тертя, які контактують з торцем ротора 4 і 17, як основного приводу 2, так і ротором додаткового приводу 7. При цьому з іншого боку основної та додаткової пружної пружини 13 і 14 (фіг. 2) фіксують круглу шайбу 18, осьовий стрижень 19, які позиційно 1 UA 101415 U 5 10 15 20 розташовують у двох послідовних підшипниках 20 нерухомого корпусу 21, де також розташовані системи зчитування 11 і 12. Реалізується процедура оптичного контролю періоду обертання ротора первинного приводу і ротора генератора наступним чином. Оскільки пружна пружина 13 (фіг. 2), яка функціонально пов'язана з лазерним диском 5 за допомогою пружної круглої гумової пластини 15 безпосередньо контактує з торцем ротора 4 основного приводу 2, тому лазерний диск 5 з інформаційними секторами з моменту обертання ротора 1, 4 відстежує його оберти. В результаті інформаційні сектори лазерного диска 5 з моменту запуску основного приводу 2 однозначно відповідають періоду обертання ротора 1 генератора 3, і система лазерного зчитування 11 формує електричні імпульси, за допомогою яких може бути здійснений з підвищеною точністю контроль за періодом обертання ротора 1 як основного приводу 2, так і генератора 3. При цьому слід зазначити, що введення пружної пружини 13 дозволяє виключити передачу коливальних рухів ротора 4 на лазерний диск 5, який за допомогою осьового стрижня 19 і двох підшипників 20 розташований в нерухомому корпусі 21 з можливістю обертання. А введення додаткового приводу 7 з лазерним контролем за періодом його обертання і з пружиною 10 дозволяє підвищити переданий момент обертання на ротор 6 генератора 3. Використання запропонованого способу оптичного контролю періоду обертання ротора електричних машин дозволяє з підвищеною точністю контролювати період обертання ротора як приводів, так і генератора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Спосіб оптичного контролю періоду обертання ротора первинного приводу і ротора генератора, що включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують у вигляді нероз'ємного з'єднання для формування вихідної напруги генератора і подальшої подачі активізованого вихідної напруги на зовнішнє навантаження, при цьому ротор основного приводу функціонально пов'язують з диском, на якому виконують інформаційні сектори, відповідні періоду обертання ротора, який відрізняється тим, що з іншого боку ротора генератора вводять додатковий привод з додатковим диском, на якому також виконують інформаційні сектори, відповідні періоду обертання ротора додаткового приводу, а його ротор за допомогою пружини функціонально з'єднують з ротором генератора для передачі обертального моменту на ротор генератора, при цьому як диск та додатковий диск з інформаційними секторами використовують лазерно-оптичний диск з системою лазерного зчитування, які фіксують з одного боку основної і додаткової пружної пружини, а з іншого боку основної і додаткової пружної пружини фіксують пружну круглу пластину з підвищеним коефіцієнтом тертя, яку контактують з торцем ротора, як основного приводу, так і торцем ротора додаткового приводу. 2 UA 101415 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
