Спосіб незалежного оптичного контролю періоду обертання роторів первинних приводів, функціонально зв’язаних з ротором генератора

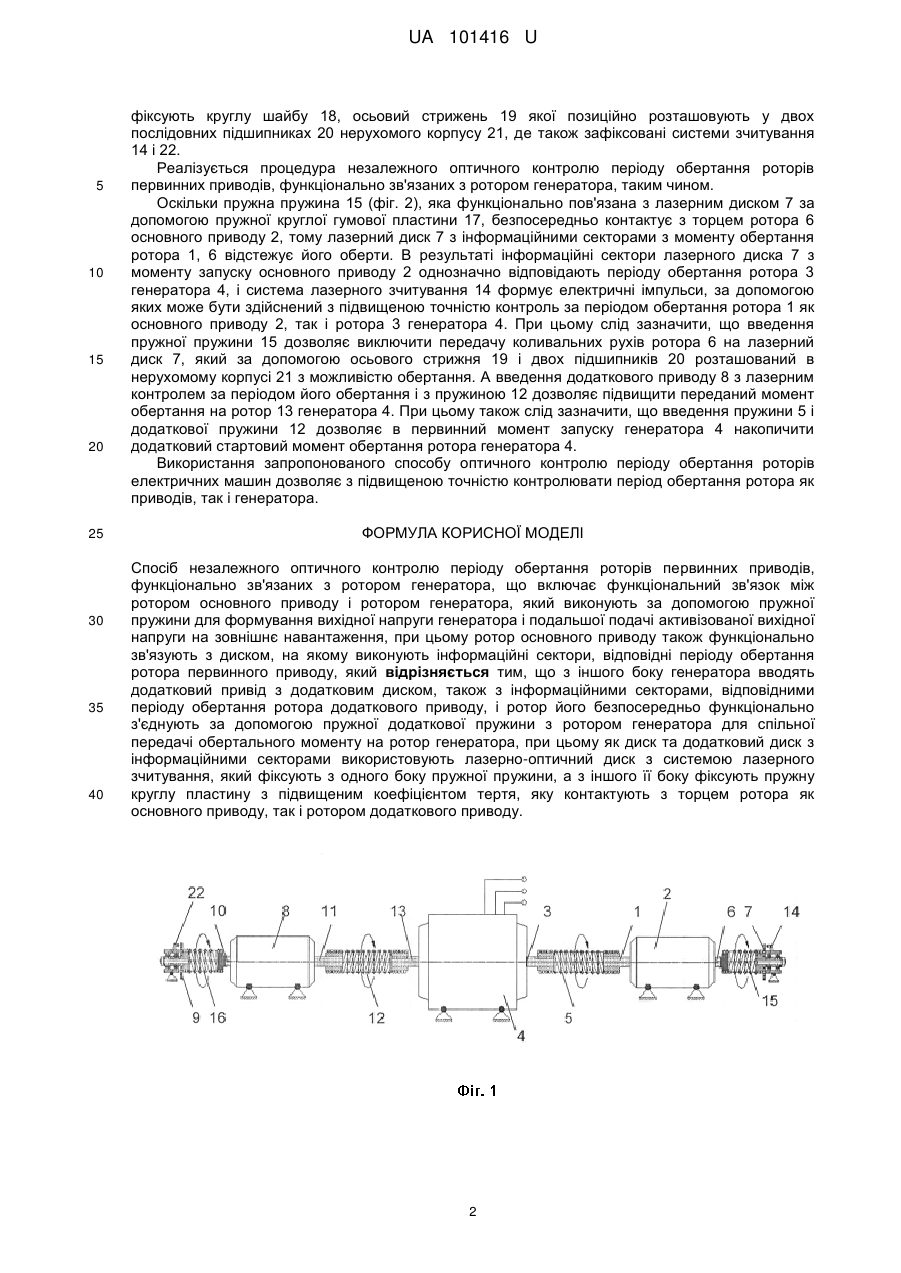

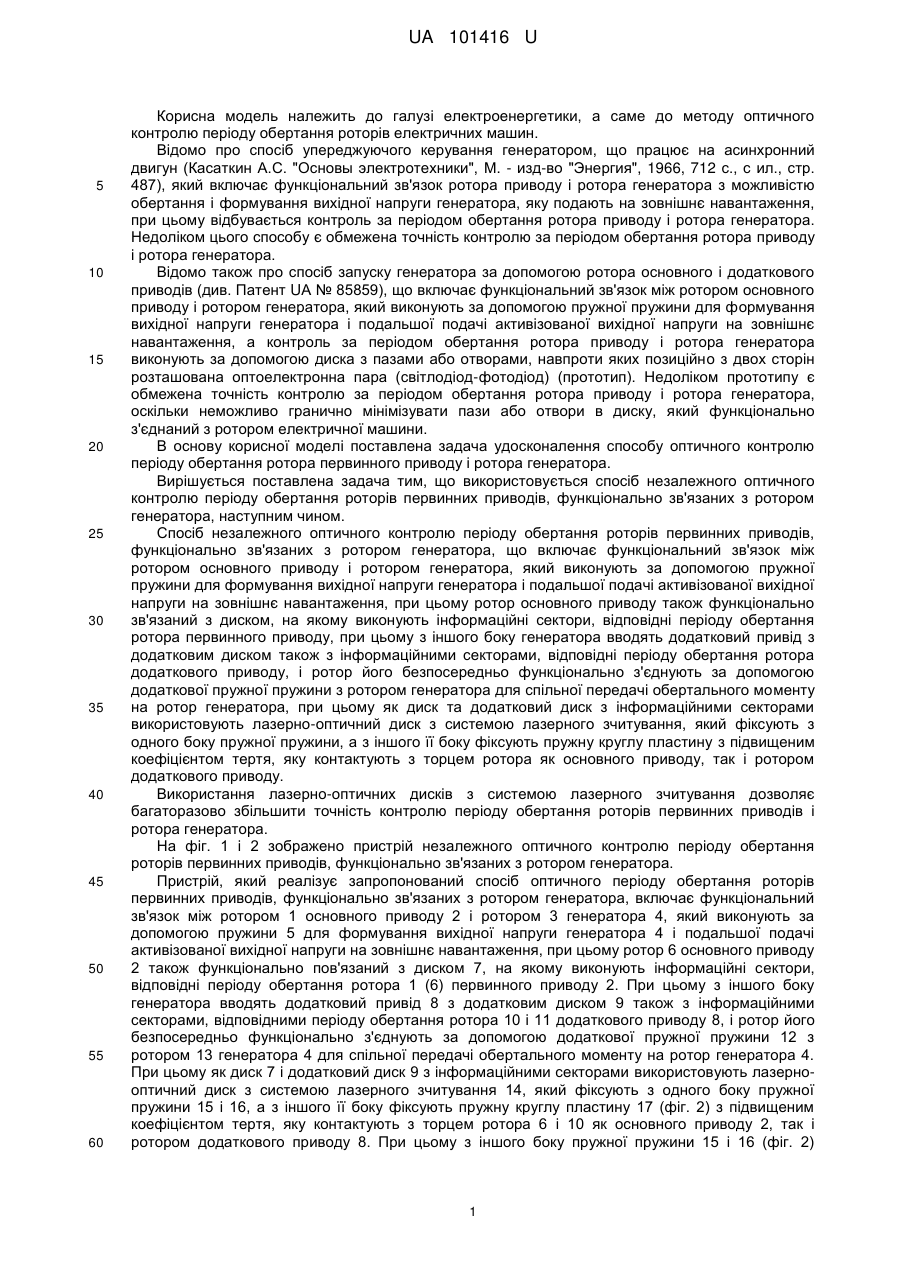

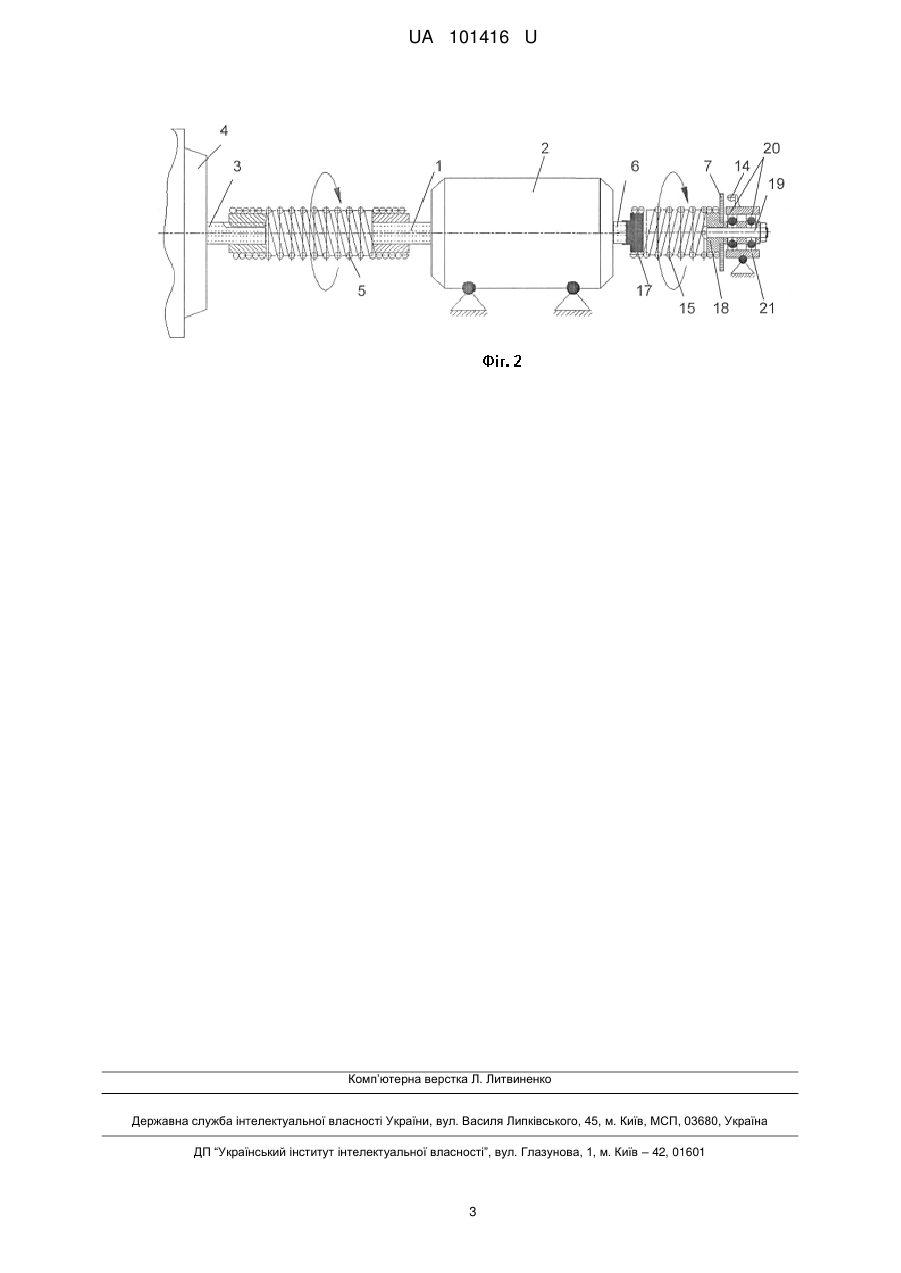

Реферат: Спосіб незалежного оптичного контролю періоду обертання роторів первинних приводів, функціонально зв'язаних з ротором генератора, включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують за допомогою пружної пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження. Ротор основного приводу також функціонально зв'язують з диском, на якому виконують інформаційні сектори, відповідні періоду обертання ротора первинного приводу. З іншого боку генератора вводять додатковий привід з додатковим диском, також з інформаційними секторами, відповідними періоду обертання ротора додаткового приводу, і ротор його безпосередньо функціонально з'єднують за допомогою пружної додаткової пружини з ротором генератора для спільної передачі обертального моменту на ротор генератора. Як диск та додатковий диск з інформаційними секторами використовують лазерно-оптичний диск з системою лазерного зчитування, який фіксують з одного боку пружної пружини. З іншого боку пружної пружини фіксують пружну круглу пластину з підвищеним коефіцієнтом тертя, яку контактують з торцем ротора як основного приводу, так і ротором додаткового приводу. UA 101416 U (12) UA 101416 U UA 101416 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі електроенергетики, а саме до методу оптичного контролю періоду обертання роторів електричних машин. Відомо про спосіб упереджуючого керування генератором, що працює на асинхронний двигун (Касаткин А.С. "Основы электротехники", Μ. - изд-во "Энергия", 1966, 712 с., с ил., стр. 487), який включає функціональний зв'язок ротора приводу і ротора генератора з можливістю обертання і формування вихідної напруги генератора, яку подають на зовнішнє навантаження, при цьому відбувається контроль за періодом обертання ротора приводу і ротора генератора. Недоліком цього способу є обмежена точність контролю за періодом обертання ротора приводу і ротора генератора. Відомо також про спосіб запуску генератора за допомогою ротора основного і додаткового приводів (див. Патент UА № 85859), що включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують за допомогою пружної пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження, а контроль за періодом обертання ротора приводу і ротора генератора виконують за допомогою диска з пазами або отворами, навпроти яких позиційно з двох сторін розташована оптоелектронна пара (світлодіод-фотодіод) (прототип). Недоліком прототипу є обмежена точність контролю за періодом обертання ротора приводу і ротора генератора, оскільки неможливо гранично мінімізувати пази або отвори в диску, який функціонально з'єднаний з ротором електричної машини. В основу корисної моделі поставлена задача удосконалення способу оптичного контролю періоду обертання ротора первинного приводу і ротора генератора. Вирішується поставлена задача тим, що використовується спосіб незалежного оптичного контролю періоду обертання роторів первинних приводів, функціонально зв'язаних з ротором генератора, наступним чином. Спосіб незалежного оптичного контролю періоду обертання роторів первинних приводів, функціонально зв'язаних з ротором генератора, що включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують за допомогою пружної пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження, при цьому ротор основного приводу також функціонально зв'язаний з диском, на якому виконують інформаційні сектори, відповідні періоду обертання ротора первинного приводу, при цьому з іншого боку генератора вводять додатковий привід з додатковим диском також з інформаційними секторами, відповідні періоду обертання ротора додаткового приводу, і ротор його безпосередньо функціонально з'єднують за допомогою додаткової пружної пружини з ротором генератора для спільної передачі обертального моменту на ротор генератора, при цьому як диск та додатковий диск з інформаційними секторами використовують лазерно-оптичний диск з системою лазерного зчитування, який фіксують з одного боку пружної пружини, а з іншого її боку фіксують пружну круглу пластину з підвищеним коефіцієнтом тертя, яку контактують з торцем ротора як основного приводу, так і ротором додаткового приводу. Використання лазерно-оптичних дисків з системою лазерного зчитування дозволяє багаторазово збільшити точність контролю періоду обертання роторів первинних приводів і ротора генератора. На фіг. 1 і 2 зображено пристрій незалежного оптичного контролю періоду обертання роторів первинних приводів, функціонально зв'язаних з ротором генератора. Пристрій, який реалізує запропонований спосіб оптичного періоду обертання роторів первинних приводів, функціонально зв'язаних з ротором генератора, включає функціональний зв'язок між ротором 1 основного приводу 2 і ротором 3 генератора 4, який виконують за допомогою пружини 5 для формування вихідної напруги генератора 4 і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження, при цьому ротор 6 основного приводу 2 також функціонально пов'язаний з диском 7, на якому виконують інформаційні сектори, відповідні періоду обертання ротора 1 (6) первинного приводу 2. При цьому з іншого боку генератора вводять додатковий привід 8 з додатковим диском 9 також з інформаційними секторами, відповідними періоду обертання ротора 10 і 11 додаткового приводу 8, і ротор його безпосередньо функціонально з'єднують за допомогою додаткової пружної пружини 12 з ротором 13 генератора 4 для спільної передачі обертального моменту на ротор генератора 4. При цьому як диск 7 і додатковий диск 9 з інформаційними секторами використовують лазернооптичний диск з системою лазерного зчитування 14, який фіксують з одного боку пружної пружини 15 і 16, а з іншого її боку фіксують пружну круглу пластину 17 (фіг. 2) з підвищеним коефіцієнтом тертя, яку контактують з торцем ротора 6 і 10 як основного приводу 2, так і ротором додаткового приводу 8. При цьому з іншого боку пружної пружини 15 і 16 (фіг. 2) 1 UA 101416 U 5 10 15 20 25 30 35 40 фіксують круглу шайбу 18, осьовий стрижень 19 якої позиційно розташовують у двох послідовних підшипниках 20 нерухомого корпусу 21, де також зафіксовані системи зчитування 14 і 22. Реалізується процедура незалежного оптичного контролю періоду обертання роторів первинних приводів, функціонально зв'язаних з ротором генератора, таким чином. Оскільки пружна пружина 15 (фіг. 2), яка функціонально пов'язана з лазерним диском 7 за допомогою пружної круглої гумової пластини 17, безпосередньо контактує з торцем ротора 6 основного приводу 2, тому лазерний диск 7 з інформаційними секторами з моменту обертання ротора 1, 6 відстежує його оберти. В результаті інформаційні сектори лазерного диска 7 з моменту запуску основного приводу 2 однозначно відповідають періоду обертання ротора 3 генератора 4, і система лазерного зчитування 14 формує електричні імпульси, за допомогою яких може бути здійснений з підвищеною точністю контроль за періодом обертання ротора 1 як основного приводу 2, так і ротора 3 генератора 4. При цьому слід зазначити, що введення пружної пружини 15 дозволяє виключити передачу коливальних рухів ротора 6 на лазерний диск 7, який за допомогою осьового стрижня 19 і двох підшипників 20 розташований в нерухомому корпусі 21 з можливістю обертання. А введення додаткового приводу 8 з лазерним контролем за періодом його обертання і з пружиною 12 дозволяє підвищити переданий момент обертання на ротор 13 генератора 4. При цьому також слід зазначити, що введення пружини 5 і додаткової пружини 12 дозволяє в первинний момент запуску генератора 4 накопичити додатковий стартовий момент обертання ротора генератора 4. Використання запропонованого способу оптичного контролю періоду обертання роторів електричних машин дозволяє з підвищеною точністю контролювати період обертання ротора як приводів, так і генератора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб незалежного оптичного контролю періоду обертання роторів первинних приводів, функціонально зв'язаних з ротором генератора, що включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують за допомогою пружної пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження, при цьому ротор основного приводу також функціонально зв'язують з диском, на якому виконують інформаційні сектори, відповідні періоду обертання ротора первинного приводу, який відрізняється тим, що з іншого боку генератора вводять додатковий привід з додатковим диском, також з інформаційними секторами, відповідними періоду обертання ротора додаткового приводу, і ротор його безпосередньо функціонально з'єднують за допомогою пружної додаткової пружини з ротором генератора для спільної передачі обертального моменту на ротор генератора, при цьому як диск та додатковий диск з інформаційними секторами використовують лазерно-оптичний диск з системою лазерного зчитування, який фіксують з одного боку пружної пружини, а з іншого її боку фіксують пружну круглу пластину з підвищеним коефіцієнтом тертя, яку контактують з торцем ротора як основного приводу, так і ротором додаткового приводу. 2 UA 101416 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
