Ножова роторна дробарка

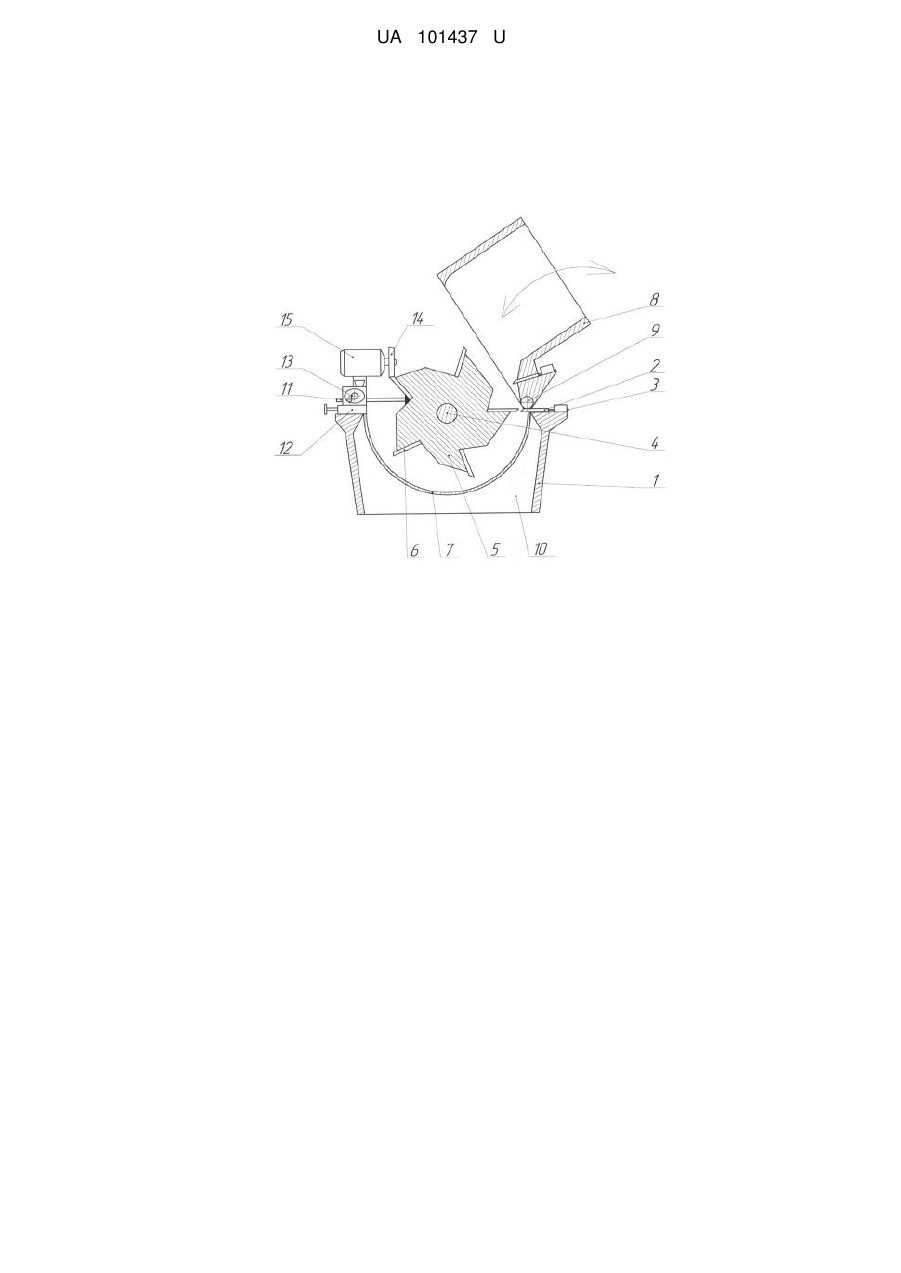

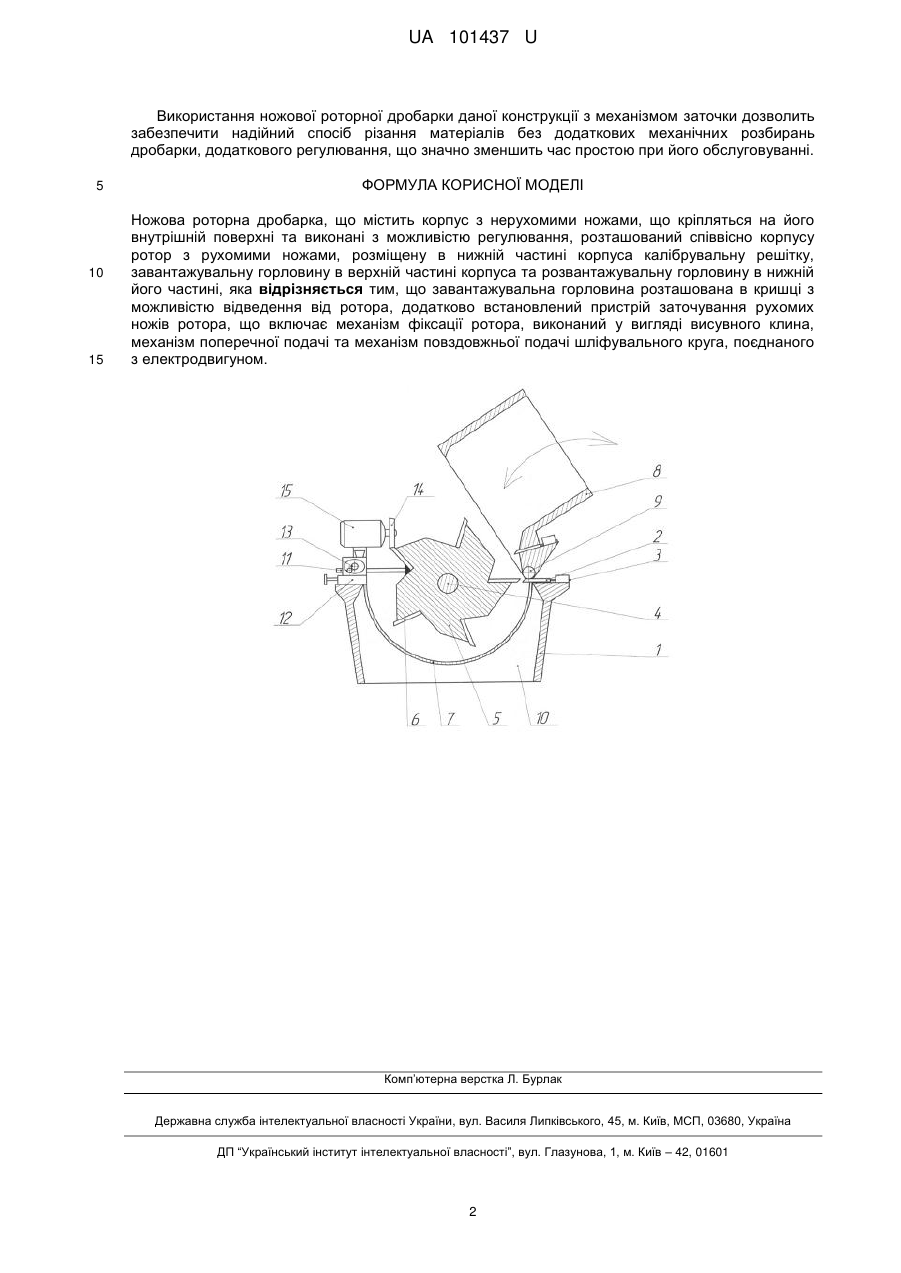

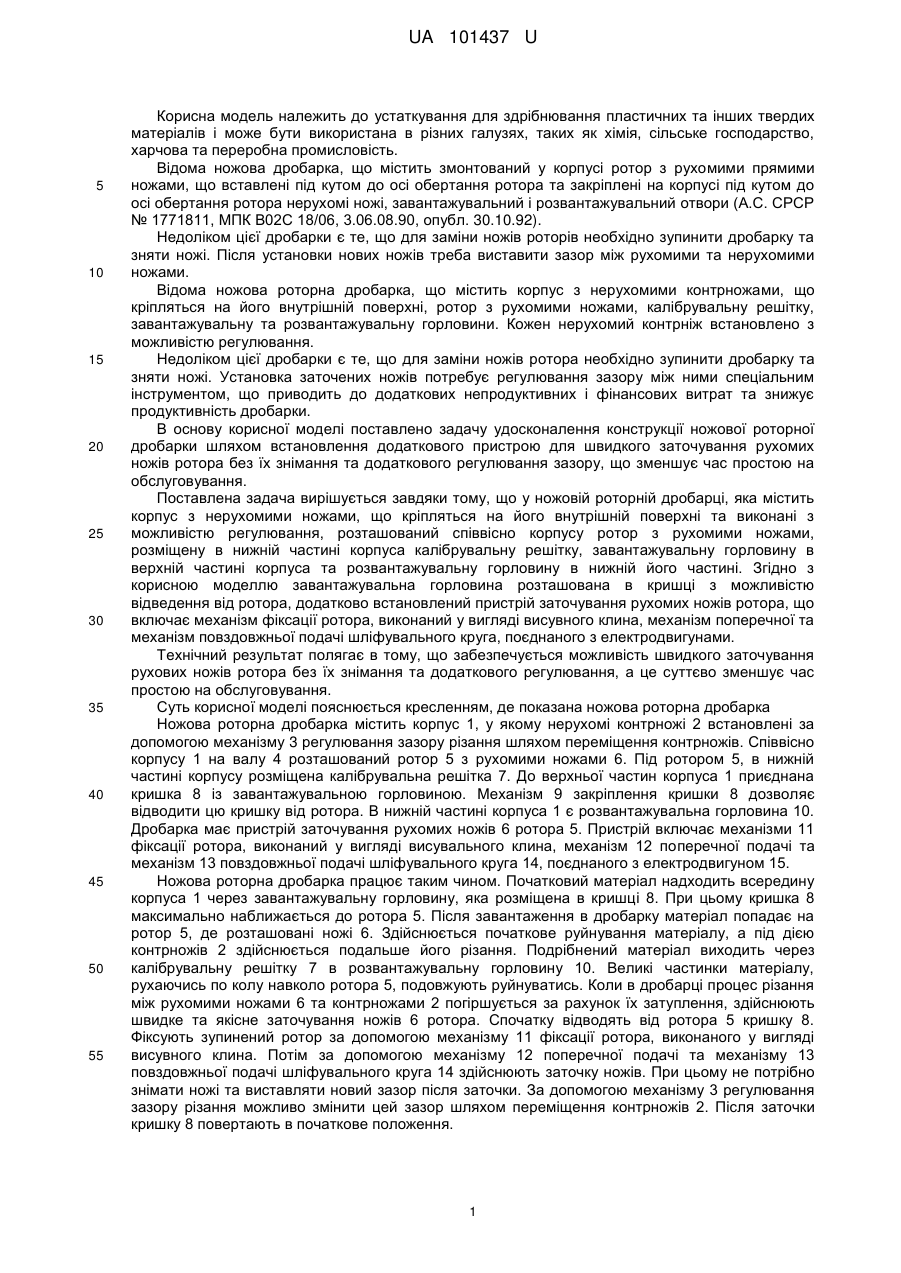

Реферат: Ножова роторна дробарка містить корпус з нерухомими ножами, що кріпляться на його внутрішній поверхні та виконані з можливістю регулювання, розташований співвісно корпусу ротор з рухомими ножами, розміщену в нижній частині корпуса калібрувальну решітку, завантажувальну горловину в верхній частині корпуса та розвантажувальну горловину в нижній його частині. Завантажувальна горловина розташована в кришці з можливістю відведення від ротора, додатково встановлений пристрій заточування рухомих ножів ротора, що включає механізм фіксації ротора, виконаний у вигляді висувного клина, механізм поперечної подачі та механізм повздовжньої подачі шліфувального круга, поєднаного з електродвигуном. UA 101437 U (54) НОЖОВА РОТОРНА ДРОБАРКА UA 101437 U UA 101437 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до устаткування для здрібнювання пластичних та інших твердих матеріалів і може бути використана в різних галузях, таких як хімія, сільське господарство, харчова та переробна промисловість. Відома ножова дробарка, що містить змонтований у корпусі ротор з рухомими прямими ножами, що вставлені під кутом до осі обертання ротора та закріплені на корпусі під кутом до осі обертання ротора нерухомі ножі, завантажувальний і розвантажувальний отвори (А.С. СРСР № 1771811, МПК В02С 18/06, 3.06.08.90, опубл. 30.10.92). Недоліком цієї дробарки є те, що для заміни ножів роторів необхідно зупинити дробарку та зняти ножі. Після установки нових ножів треба виставити зазор між рухомими та нерухомими ножами. Відома ножова роторна дробарка, що містить корпус з нерухомими контрножами, що кріпляться на його внутрішній поверхні, ротор з рухомими ножами, калібрувальну решітку, завантажувальну та розвантажувальну горловини. Кожен нерухомий контрніж встановлено з можливістю регулювання. Недоліком цієї дробарки є те, що для заміни ножів ротора необхідно зупинити дробарку та зняти ножі. Установка заточених ножів потребує регулювання зазору між ними спеціальним інструментом, що приводить до додаткових непродуктивних і фінансових витрат та знижує продуктивність дробарки. В основу корисної моделі поставлено задачу удосконалення конструкції ножової роторної дробарки шляхом встановлення додаткового пристрою для швидкого заточування рухомих ножів ротора без їх знімання та додаткового регулювання зазору, що зменшує час простою на обслуговування. Поставлена задача вирішується завдяки тому, що у ножовій роторній дробарці, яка містить корпус з нерухомими ножами, що кріпляться на його внутрішній поверхні та виконані з можливістю регулювання, розташований співвісно корпусу ротор з рухомими ножами, розміщену в нижній частині корпуса калібрувальну решітку, завантажувальну горловину в верхній частині корпуса та розвантажувальну горловину в нижній його частині. Згідно з корисною моделлю завантажувальна горловина розташована в кришці з можливістю відведення від ротора, додатково встановлений пристрій заточування рухомих ножів ротора, що включає механізм фіксації ротора, виконаний у вигляді висувного клина, механізм поперечної та механізм повздовжньої подачі шліфувального круга, поєднаного з електродвигунами. Технічний результат полягає в тому, що забезпечується можливість швидкого заточування рухових ножів ротора без їх знімання та додаткового регулювання, а це суттєво зменшує час простою на обслуговування. Суть корисної моделі пояснюється кресленням, де показана ножова роторна дробарка Ножова роторна дробарка містить корпус 1, у якому нерухомі контрножі 2 встановлені за допомогою механізму 3 регулювання зазору різання шляхом переміщення контрножів. Співвісно корпусу 1 на валу 4 розташований ротор 5 з рухомими ножами 6. Під ротором 5, в нижній частині корпусу розміщена калібрувальна решітка 7. До верхньої частин корпуса 1 приєднана кришка 8 із завантажувальною горловиною. Механізм 9 закріплення кришки 8 дозволяє відводити цю кришку від ротора. В нижній частині корпуса 1 є розвантажувальна горловина 10. Дробарка має пристрій заточування рухомих ножів 6 ротора 5. Пристрій включає механізми 11 фіксації ротора, виконаний у вигляді висувального клина, механізм 12 поперечної подачі та механізм 13 повздовжньої подачі шліфувального круга 14, поєднаного з електродвигуном 15. Ножова роторна дробарка працює таким чином. Початковий матеріал надходить всередину корпуса 1 через завантажувальну горловину, яка розміщена в кришці 8. При цьому кришка 8 максимально наближається до ротора 5. Після завантаження в дробарку матеріал попадає на ротор 5, де розташовані ножі 6. Здійснюється початкове руйнування матеріалу, а під дією контрножів 2 здійснюється подальше його різання. Подрібнений матеріал виходить через калібрувальну решітку 7 в розвантажувальну горловину 10. Великі частинки матеріалу, рухаючись по колу навколо ротора 5, подовжують руйнуватись. Коли в дробарці процес різання між рухомими ножами 6 та контрножами 2 погіршується за рахунок їх затуплення, здійснюють швидке та якісне заточування ножів 6 ротора. Спочатку відводять від ротора 5 кришку 8. Фіксують зупинений ротор за допомогою механізму 11 фіксації ротора, виконаного у вигляді висувного клина. Потім за допомогою механізму 12 поперечної подачі та механізму 13 повздовжньої подачі шліфувального круга 14 здійснюють заточку ножів. При цьому не потрібно знімати ножі та виставляти новий зазор після заточки. За допомогою механізму 3 регулювання зазору різання можливо змінити цей зазор шляхом переміщення контрножів 2. Після заточки кришку 8 повертають в початкове положення. 1 UA 101437 U Використання ножової роторної дробарки даної конструкції з механізмом заточки дозволить забезпечити надійний спосіб різання матеріалів без додаткових механічних розбирань дробарки, додаткового регулювання, що значно зменшить час простою при його обслуговуванні. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ножова роторна дробарка, що містить корпус з нерухомими ножами, що кріпляться на його внутрішній поверхні та виконані з можливістю регулювання, розташований співвісно корпусу ротор з рухомими ножами, розміщену в нижній частині корпуса калібрувальну решітку, завантажувальну горловину в верхній частині корпуса та розвантажувальну горловину в нижній його частині, яка відрізняється тим, що завантажувальна горловина розташована в кришці з можливістю відведення від ротора, додатково встановлений пристрій заточування рухомих ножів ротора, що включає механізм фіксації ротора, виконаний у вигляді висувного клина, механізм поперечної подачі та механізм повздовжньої подачі шліфувального круга, поєднаного з електродвигуном. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
