Спосіб одержання потрійного триортофосфату калію-кобальту(іі)-стануму(iv)

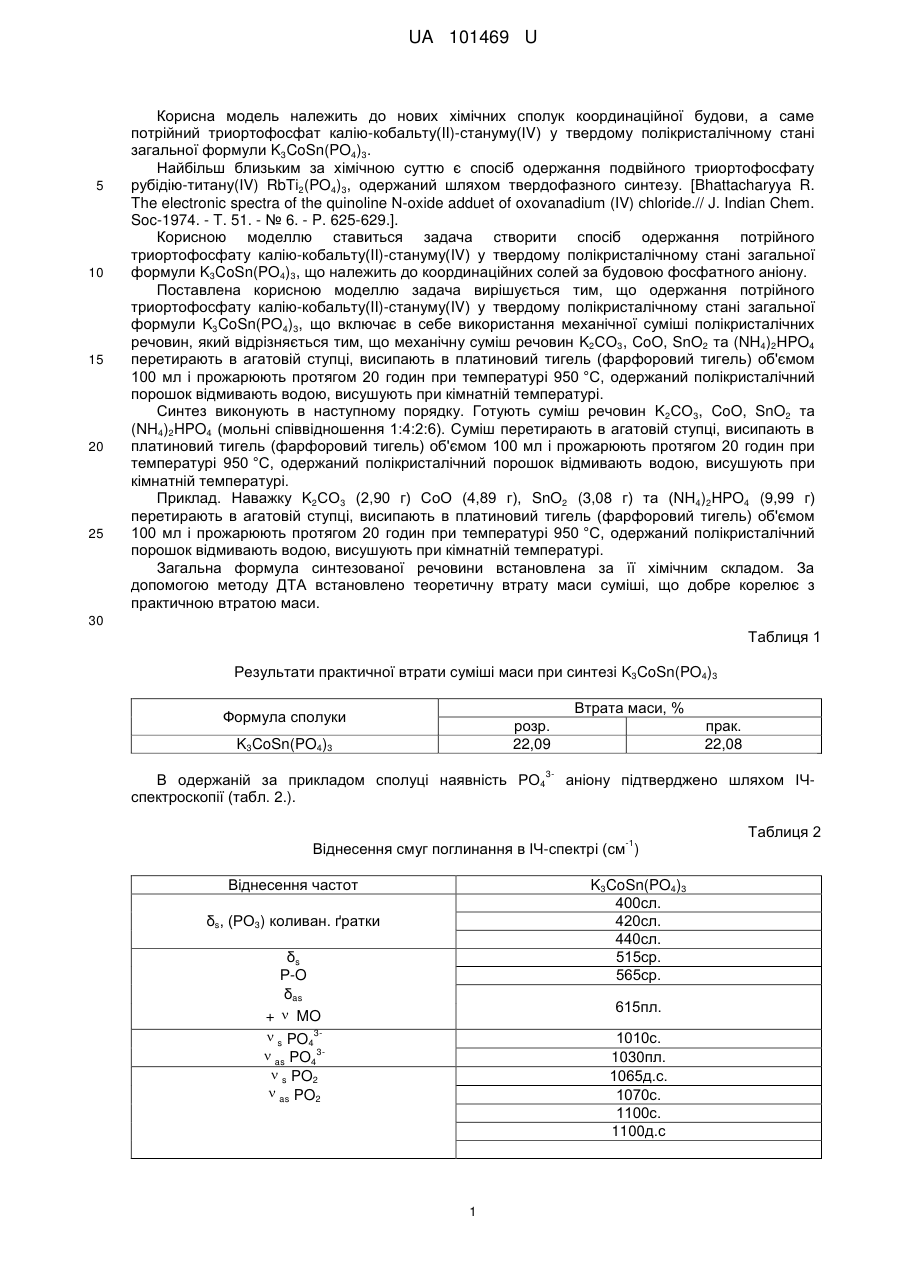

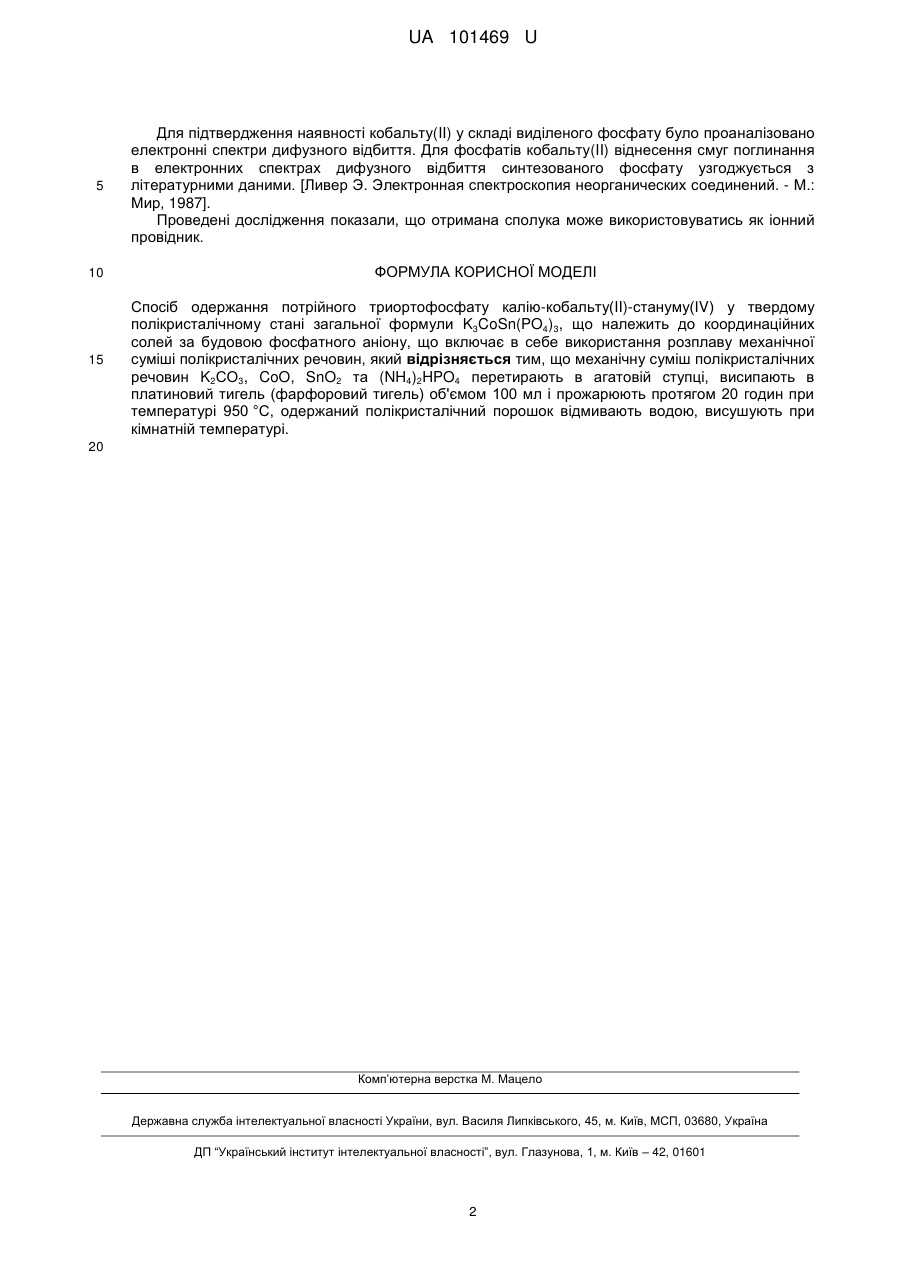

Реферат: Спосіб одержання потрійного триортофосфату калію-кобальту(II)-стануму(ІV) у твердому полікристалічному стані загальної формули K3CoSn(PO4)3, що належить до координаційних солей за будовою фосфатного аніону, включає використання розплаву механічної суміші полікристалічних речовин. Механічну суміш полікристалічних речовин K2СО3, CoO, SnO2 та (NH4)2HPO4 перетирають в агатовій ступці, висипають в платиновий тигель (фарфоровий тигель) об'ємом 100 мл і прожарюють протягом 20 годин при температурі 950 °C. Одержаний полікристалічний порошок відмивають водою, висушують при кімнатній температурі. UA 101469 U (54) СПОСІБ ОДЕРЖАННЯ ПОТРІЙНОГО ТРИОРТОФОСФАТУ КАЛІЮ-КОБАЛЬТУ(ІІ)-СТАНУМУ(IV) UA 101469 U UA 101469 U 5 10 15 20 25 Корисна модель належить до нових хімічних сполук координаційної будови, а саме потрійний триортофосфат калію-кобальту(II)-стануму(ІV) у твердому полікристалічному стані загальної формули K3CoSn(PO4)3. Найбільш близьким за хімічною суттю є спосіб одержання подвійного триортофосфату рубідію-титану(IV) RbTi2(PO4)3, одержаний шляхом твердофазного синтезу. [Bhattacharyya R. The electronic spectra of the quinoline N-oxide adduet of oxovanadium (IV) chloride.// J. Indian Chem. Soc-1974. - T. 51. - № 6. - P. 625-629.]. Корисною моделлю ставиться задача створити спосіб одержання потрійного триортофосфату калію-кобальту(II)-стануму(IV) у твердому полікристалічному стані загальної формули K3CoSn(PO4)3, що належить до координаційних солей за будовою фосфатного аніону. Поставлена корисною моделлю задача вирішується тим, що одержання потрійного триортофосфату калію-кобальту(II)-стануму(IV) у твердому полікристалічному стані загальної формули K3CoSn(PO4)3, що включає в себе використання механічної суміші полікристалічних речовин, який відрізняється тим, що механічну суміш речовин K2СО3, CoO, SnO2 та (NH4)2HPO4 перетирають в агатовій ступці, висипають в платиновий тигель (фарфоровий тигель) об'ємом 100 мл і прожарюють протягом 20 годин при температурі 950 °C, одержаний полікристалічний порошок відмивають водою, висушують при кімнатній температурі. Синтез виконують в наступному порядку. Готують суміш речовин K2СО3, CoO, SnO2 та (NH4)2HPO4 (мольні співвідношення 1:4:2:6). Суміш перетирають в агатовій ступці, висипають в платиновий тигель (фарфоровий тигель) об'ємом 100 мл і прожарюють протягом 20 годин при температурі 950 °C, одержаний полікристалічний порошок відмивають водою, висушують при кімнатній температурі. Приклад. Наважку K2СО3 (2,90 г) СоО (4,89 г), SnO2 (3,08 г) та (NH4)2HPO4 (9,99 г) перетирають в агатовій ступці, висипають в платиновий тигель (фарфоровий тигель) об'ємом 100 мл і прожарюють протягом 20 годин при температурі 950 °C, одержаний полікристалічний порошок відмивають водою, висушують при кімнатній температурі. Загальна формула синтезованої речовини встановлена за її хімічним складом. За допомогою методу ДТА встановлено теоретичну втрату маси суміші, що добре корелює з практичною втратою маси. 30 Таблиця 1 Результати практичної втрати суміші маси при синтезі K3CoSn(PO4)3 Втрата маси, % Формула сполуки розр. 22,09 K3CoSn(PO4)3 3 В одержаній за прикладом сполуці наявність РО4 спектроскопії (табл. 2.). прак. 22,08 аніону підтверджено шляхом ІЧ -1 Віднесення смуг поглинання в ІЧ-спектрі (см ) Віднесення частот K3CoSn(PO4)3 400сл. 420сл. 440сл. 515ср. 565ср. δs, (РО3) коливан. ґратки δs Р-O δas +  MO  s PO43 as PO43 s PO2  as PO2 615пл. 1010с. 1030пл. 1065д.с. 1070с. 1100с. 1100д.с 1 Таблиця 2 UA 101469 U 5 10 15 Для підтвердження наявності кобальту(II) у складі виділеного фосфату було проаналізовано електронні спектри дифузного відбиття. Для фосфатів кобальту(II) віднесення смуг поглинання в електронних спектрах дифузного відбиття синтезованого фосфату узгоджується з літературними даними. [Ливер Э. Электронная спектроскопия неорганических соединений. - М.: Мир, 1987]. Проведені дослідження показали, що отримана сполука може використовуватись як іонний провідник. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб одержання потрійного триортофосфату калію-кобальту(II)-стануму(ІV) у твердому полікристалічному стані загальної формули K3CoSn(PO4)3, що належить до координаційних солей за будовою фосфатного аніону, що включає в себе використання розплаву механічної суміші полікристалічних речовин, який відрізняється тим, що механічну суміш полікристалічних речовин K2СО3, CoO, SnO2 та (NH4)2HPO4 перетирають в агатовій ступці, висипають в платиновий тигель (фарфоровий тигель) об'ємом 100 мл і прожарюють протягом 20 годин при температурі 950 °C, одержаний полікристалічний порошок відмивають водою, висушують при кімнатній температурі. 20 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
