Спосіб одержання потрійного триортофосфату натрію-кобальту(іі)-стануму(iv)

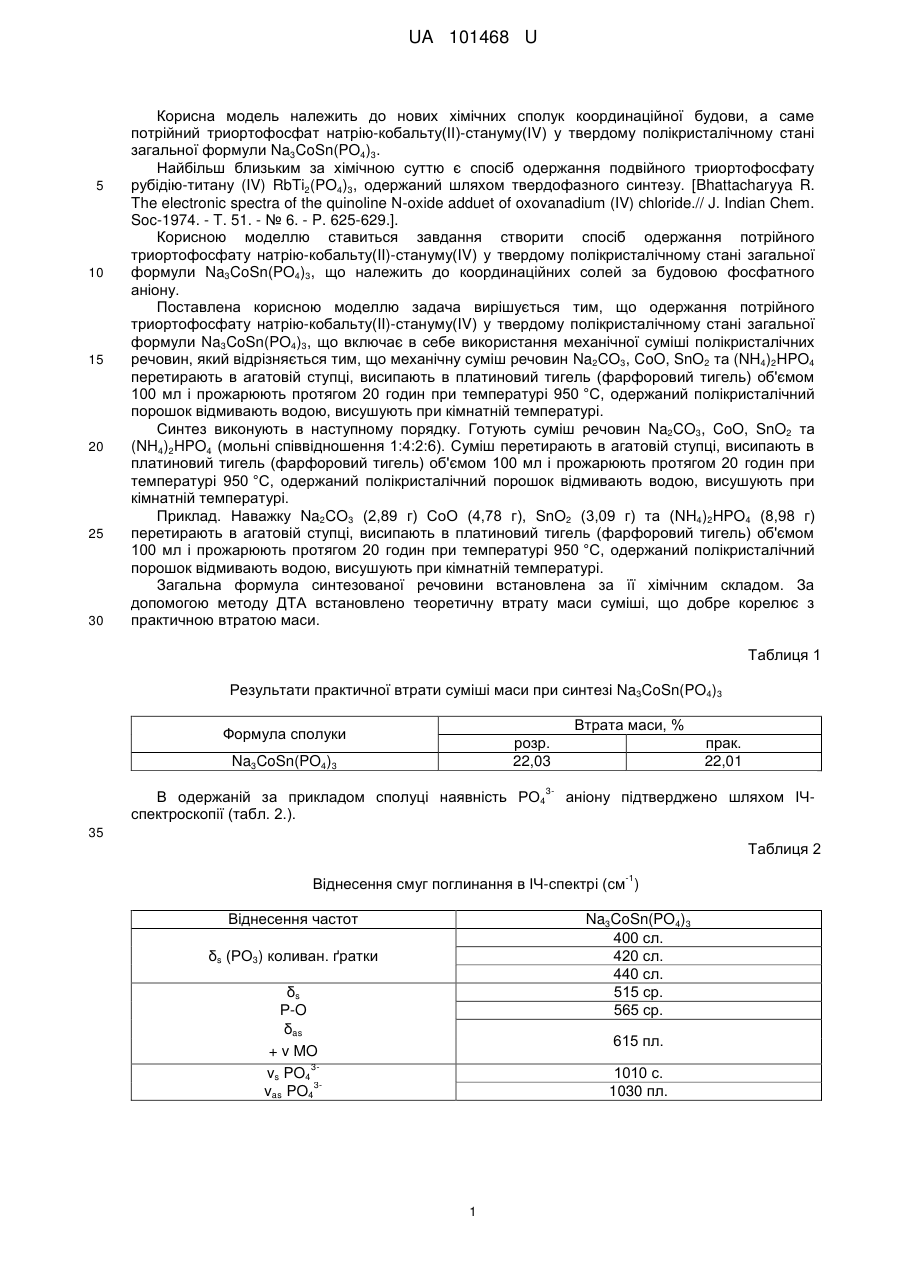

Реферат: Спосіб одержання потрійного триортофосфату натрію-кобальту(II)-стануму(ІV) у твердому полікристалічному стані загальної формули Na3CoSn(PO4)3, що належить до координаційних солей за будовою фосфатного аніону, що включає в себе використання розплаву механічної суміші полікристалічних речовин. При цьому механічну суміш полікристалічних речовин Na2CO3, CoO, SnO2 та (NH4)2HPO4 перетирають в агатовій ступці, висипають в платиновий тигель (фарфоровий тигель) об'ємом 100 мл і прожарюють протягом 20 годин при температурі 950 °C, одержаний полікристалічний порошок відмивають водою, висушують при кімнатній температурі. UA 101468 U (54) СПОСІБ ОДЕРЖАННЯ ПОТРІЙНОГО ТРИОРТОФОСФАТУ НАТРІЮ-КОБАЛЬТУ(ІІ)-СТАНУМУ(IV) UA 101468 U UA 101468 U 5 10 15 20 25 30 Корисна модель належить до нових хімічних сполук координаційної будови, а саме потрійний триортофосфат натрію-кобальту(ІІ)-стануму(ІV) у твердому полікристалічному стані загальної формули Na3CoSn(PO4)3. Найбільш близьким за хімічною суттю є спосіб одержання подвійного триортофосфату рубідію-титану (IV) RbTi2(PO4)3, одержаний шляхом твердофазного синтезу. [Bhattacharyya R. The electronic spectra of the quinoline N-oxide adduet of oxovanadium (IV) chloride.// J. Indian Chem. Soc-1974. - T. 51. - № 6. - P. 625-629.]. Корисною моделлю ставиться завдання створити спосіб одержання потрійного триортофосфату натрію-кобальту(II)-стануму(IV) у твердому полікристалічному стані загальної формули Na3CoSn(PO4)3, що належить до координаційних солей за будовою фосфатного аніону. Поставлена корисною моделлю задача вирішується тим, що одержання потрійного триортофосфату натрію-кобальту(II)-стануму(IV) у твердому полікристалічному стані загальної формули Na3CoSn(PO4)3, що включає в себе використання механічної суміші полікристалічних речовин, який відрізняється тим, що механічну суміш речовин Na2CO3, CoO, SnO2 та (NH4)2HPO4 перетирають в агатовій ступці, висипають в платиновий тигель (фарфоровий тигель) об'ємом 100 мл і прожарюють протягом 20 годин при температурі 950 °C, одержаний полікристалічний порошок відмивають водою, висушують при кімнатній температурі. Синтез виконують в наступному порядку. Готують суміш речовин Na2CO3, CoO, SnO2 та (NH4)2HPO4 (мольні співвідношення 1:4:2:6). Суміш перетирають в агатовій ступці, висипають в платиновий тигель (фарфоровий тигель) об'ємом 100 мл і прожарюють протягом 20 годин при температурі 950 °C, одержаний полікристалічний порошок відмивають водою, висушують при кімнатній температурі. Приклад. Наважку Na2CO3 (2,89 г) СоО (4,78 г), SnO2 (3,09 г) та (NH4)2HPO4 (8,98 г) перетирають в агатовій ступці, висипають в платиновий тигель (фарфоровий тигель) об'ємом 100 мл і прожарюють протягом 20 годин при температурі 950 °C, одержаний полікристалічний порошок відмивають водою, висушують при кімнатній температурі. Загальна формула синтезованої речовини встановлена за її хімічним складом. За допомогою методу ДТА встановлено теоретичну втрату маси суміші, що добре корелює з практичною втратою маси. Таблиця 1 Результати практичної втрати суміші маси при синтезі Na3CoSn(PO4)3 Втрата маси, % Формула сполуки розр. 22,03 Na3CoSn(PO4)3 3 В одержаній за прикладом сполуці наявність РО4 спектроскопії (табл. 2.). прак. 22,01 аніону підтверджено шляхом ІЧ 35 Таблиця 2 -1 Віднесення смуг поглинання в ІЧ-спектрі (см ) Віднесення частот Na3CoSn(PO4)3 400 сл. 420 сл. 440 сл. 515 ср. 565 ср. δs (РО3) коливан. ґратки δs Р-O δas + v MO 3vs PO4 3vas PO4 615 пл. 1010 с. 1030 пл. 1 UA 101468 U Продовження таблиці 2 Віднесення частот vs PO2 vas PO2 5 Na3CoSn(PO4)3 1065 д.с. 1070 с. 1100 с. 1100 д.с Для підтвердження наявності кобальту (II) у складі виділеного фосфату було проаналізовано електронні спектри дифузного відбиття. Для фосфатів кобальту(II) віднесення смуг поглинання в електронних спектрах дифузного відбиття синтезованого фосфату узгоджується з літературними даними [Ливер Э. Электронная спектроскопия неорганических соединений. - М.: Мир, 1987.]. Проведені дослідження показали, що отримана сполука може використовуватись як іонний провідник. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Спосіб одержання потрійного триортофосфату натрію-кобальту(II)-стануму(ІV) у твердому полікристалічному стані загальної формули Na3CoSn(PO4)3, що належить до координаційних солей за будовою фосфатного аніону, що включає в себе використання розплаву механічної суміші полікристалічних речовин, який відрізняється тим, що механічну суміш полікристалічних речовин Na2CO3, CoO, SnO2 та (NH4)2HPO4 перетирають в агатовій ступці, висипають в платиновий тигель (фарфоровий тигель) об'ємом 100 мл і прожарюють протягом 20 годин при температурі 950 °C, одержаний полікристалічний порошок відмивають водою, висушують при кімнатній температурі. Комп’ютерна верстка М. Мацело Державнаслужба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
