Екструдер-гранулятор

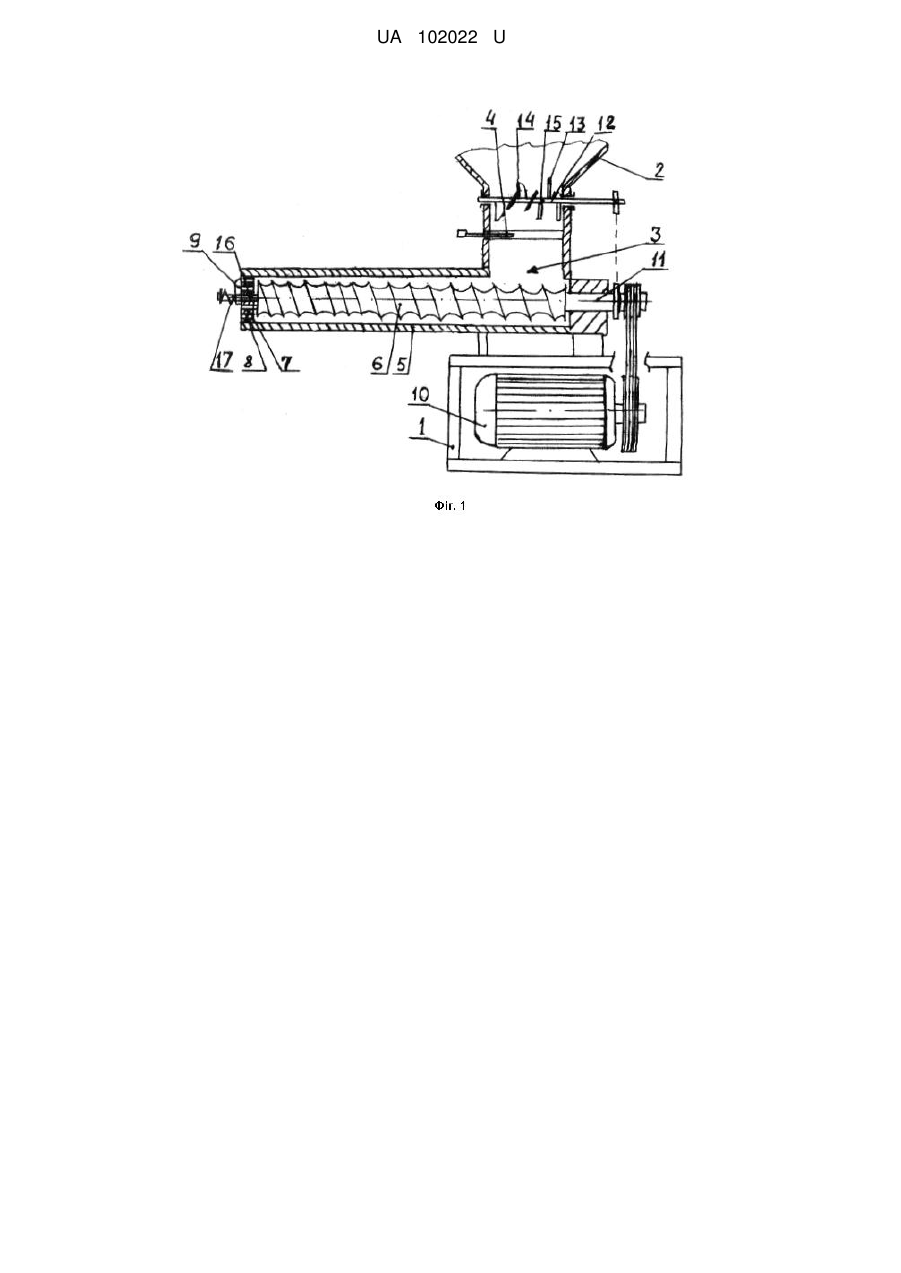

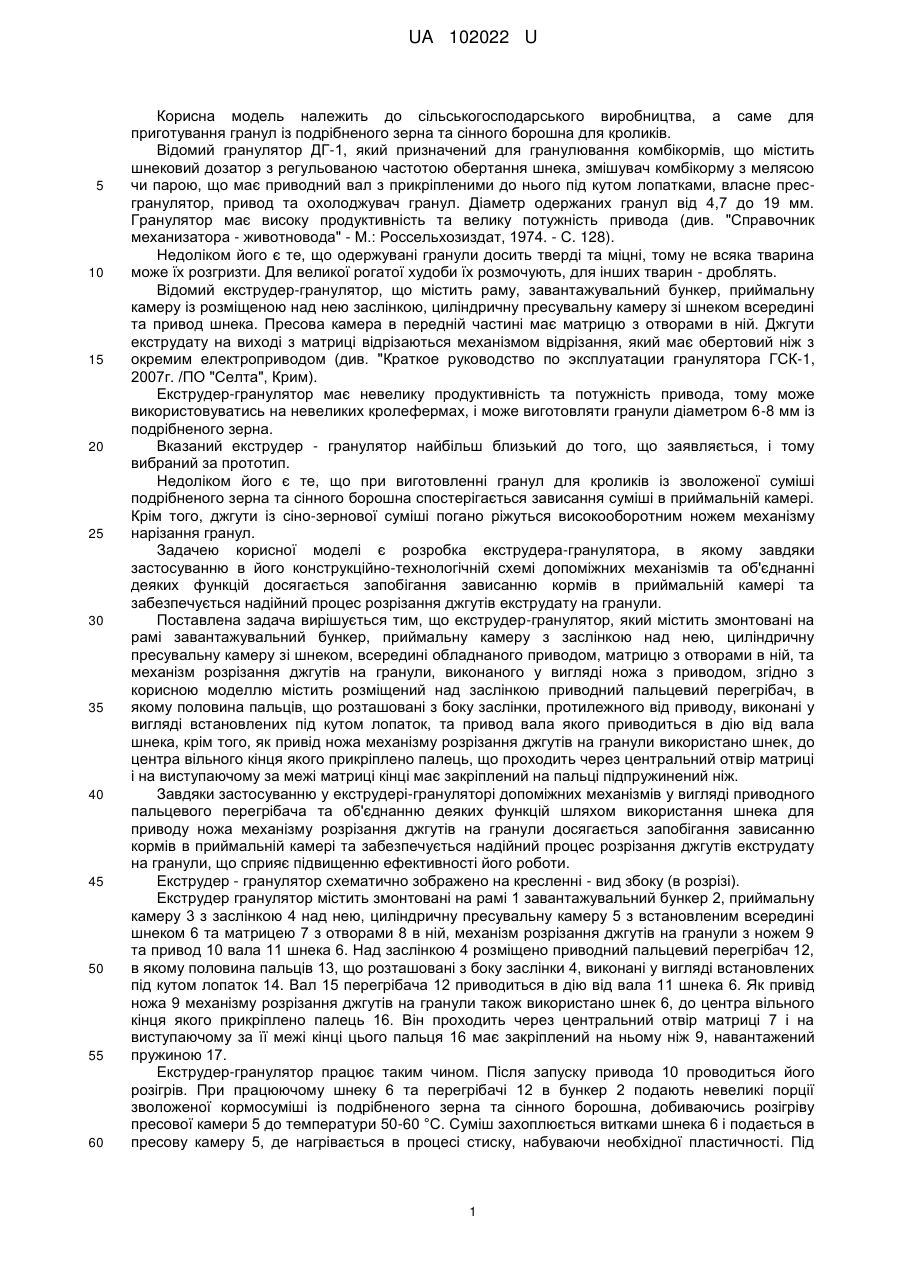

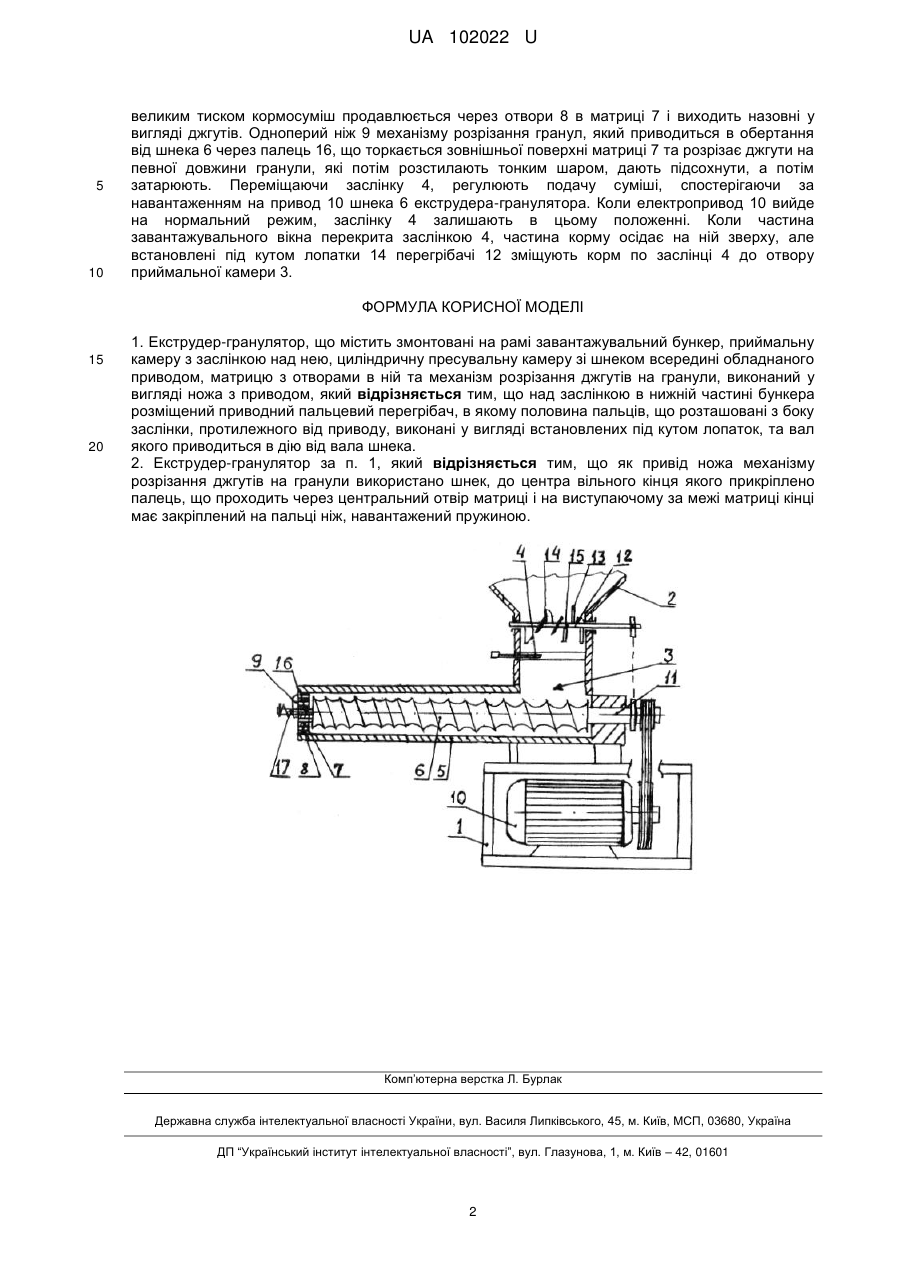

Реферат: Екструдер-гранулятор містить змонтовані на рамі завантажувальний бункер, приймальну камеру з заслінкою над нею, циліндричну пресувальну камеру зі шнеком всередині обладнаного приводом, матрицю з отворами в ній та механізм розрізання джгутів на гранули, виконаний у вигляді ножа з приводом. Над заслінкою в нижній частині бункера розміщений приводний пальцевий перегрібач, в якому половина пальців, що розташовані з боку заслінки, протилежного від приводу, виконані у вигляді встановлених під кутом лопаток, та вал якого приводиться в дію від вала шнека. UA 102022 U (12) UA 102022 U UA 102022 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського виробництва, а саме для приготування гранул із подрібненого зерна та сінного борошна для кроликів. Відомий гранулятор ДГ-1, який призначений для гранулювання комбікормів, що містить шнековий дозатор з регульованою частотою обертання шнека, змішувач комбікорму з мелясою чи парою, що має приводний вал з прикріпленими до нього під кутом лопатками, власне пресгранулятор, привод та охолоджувач гранул. Діаметр одержаних гранул від 4,7 до 19 мм. Гранулятор має високу продуктивність та велику потужність привода (див. "Справочник механизатора - животновода" - М.: Россельхозиздат, 1974. - С. 128). Недоліком його є те, що одержувані гранули досить тверді та міцні, тому не всяка тварина може їх розгризти. Для великої рогатої худоби їх розмочують, для інших тварин - дроблять. Відомий екструдер-гранулятор, що містить раму, завантажувальний бункер, приймальну камеру із розміщеною над нею заслінкою, циліндричну пресувальну камеру зі шнеком всередині та привод шнека. Пресова камера в передній частині має матрицю з отворами в ній. Джгути екструдату на виході з матриці відрізаються механізмом відрізання, який має обертовий ніж з окремим електроприводом (див. "Краткое руководство по эксплуатации гранулятора ГСК-1, 2007г. /ПО "Селта", Крим). Екструдер-гранулятор має невелику продуктивність та потужність привода, тому може використовуватись на невеликих кролефермах, і може виготовляти гранули діаметром 6-8 мм із подрібненого зерна. Вказаний екструдер - гранулятор найбільш близький до того, що заявляється, і тому вибраний за прототип. Недоліком його є те, що при виготовленні гранул для кроликів із зволоженої суміші подрібненого зерна та сінного борошна спостерігається зависання суміші в приймальній камері. Крім того, джгути із сіно-зернової суміші погано ріжуться високооборотним ножем механізму нарізання гранул. Задачею корисної моделі є розробка екструдера-гранулятора, в якому завдяки застосуванню в його конструкційно-технологічній схемі допоміжних механізмів та об'єднанні деяких функцій досягається запобігання зависанню кормів в приймальній камері та забезпечується надійний процес розрізання джгутів екструдату на гранули. Поставлена задача вирішується тим, що екструдер-гранулятор, який містить змонтовані на рамі завантажувальний бункер, приймальну камеру з заслінкою над нею, циліндричну пресувальну камеру зі шнеком, всередині обладнаного приводом, матрицю з отворами в ній, та механізм розрізання джгутів на гранули, виконаного у вигляді ножа з приводом, згідно з корисною моделлю містить розміщений над заслінкою приводний пальцевий перегрібач, в якому половина пальців, що розташовані з боку заслінки, протилежного від приводу, виконані у вигляді встановлених під кутом лопаток, та привод вала якого приводиться в дію від вала шнека, крім того, як привід ножа механізму розрізання джгутів на гранули використано шнек, до центра вільного кінця якого прикріплено палець, що проходить через центральний отвір матриці і на виступаючому за межі матриці кінці має закріплений на пальці підпружинений ніж. Завдяки застосуванню у екструдері-грануляторі допоміжних механізмів у вигляді приводного пальцевого перегрібача та об'єднанню деяких функцій шляхом використання шнека для приводу ножа механізму розрізання джгутів на гранули досягається запобігання зависанню кормів в приймальній камері та забезпечується надійний процес розрізання джгутів екструдату на гранули, що сприяє підвищенню ефективності його роботи. Екструдер - гранулятор схематично зображено на кресленні - вид збоку (в розрізі). Екструдер гранулятор містить змонтовані на рамі 1 завантажувальний бункер 2, приймальну камеру 3 з заслінкою 4 над нею, циліндричну пресувальну камеру 5 з встановленим всередині шнеком 6 та матрицею 7 з отворами 8 в ній, механізм розрізання джгутів на гранули з ножем 9 та привод 10 вала 11 шнека 6. Над заслінкою 4 розміщено приводний пальцевий перегрібач 12, в якому половина пальців 13, що розташовані з боку заслінки 4, виконані у вигляді встановлених під кутом лопаток 14. Вал 15 перегрібача 12 приводиться в дію від вала 11 шнека 6. Як привід ножа 9 механізму розрізання джгутів на гранули також використано шнек 6, до центра вільного кінця якого прикріплено палець 16. Він проходить через центральний отвір матриці 7 і на виступаючому за її межі кінці цього пальця 16 має закріплений на ньому ніж 9, навантажений пружиною 17. Екструдер-гранулятор працює таким чином. Після запуску привода 10 проводиться його розігрів. При працюючому шнеку 6 та перегрібачі 12 в бункер 2 подають невеликі порції зволоженої кормосуміші із подрібненого зерна та сінного борошна, добиваючись розігріву пресової камери 5 до температури 50-60 °C. Суміш захоплюється витками шнека 6 і подається в пресову камеру 5, де нагрівається в процесі стиску, набуваючи необхідної пластичності. Під 1 UA 102022 U 5 10 великим тиском кормосуміш продавлюється через отвори 8 в матриці 7 і виходить назовні у вигляді джгутів. Одноперий ніж 9 механізму розрізання гранул, який приводиться в обертання від шнека 6 через палець 16, що торкається зовнішньої поверхні матриці 7 та розрізає джгути на певної довжини гранули, які потім розстилають тонким шаром, дають підсохнути, а потім затарюють. Переміщаючи заслінку 4, регулюють подачу суміші, спостерігаючи за навантаженням на привод 10 шнека 6 екструдера-гранулятора. Коли електропривод 10 вийде на нормальний режим, заслінку 4 залишають в цьому положенні. Коли частина завантажувального вікна перекрита заслінкою 4, частина корму осідає на ній зверху, але встановлені під кутом лопатки 14 перегрібачі 12 зміщують корм по заслінці 4 до отвору приймальної камери 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Екструдер-гранулятор, що містить змонтовані на рамі завантажувальний бункер, приймальну камеру з заслінкою над нею, циліндричну пресувальну камеру зі шнеком всередині обладнаного приводом, матрицю з отворами в ній та механізм розрізання джгутів на гранули, виконаний у вигляді ножа з приводом, який відрізняється тим, що над заслінкою в нижній частині бункера розміщений приводний пальцевий перегрібач, в якому половина пальців, що розташовані з боку заслінки, протилежного від приводу, виконані у вигляді встановлених під кутом лопаток, та вал якого приводиться в дію від вала шнека. 2. Екструдер-гранулятор за п. 1, який відрізняється тим, що як привід ножа механізму розрізання джгутів на гранули використано шнек, до центра вільного кінця якого прикріплено палець, що проходить через центральний отвір матриці і на виступаючому за межі матриці кінці має закріплений на пальці ніж, навантажений пружиною. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
