Теплообмінник охолодження комп’ютерних систем

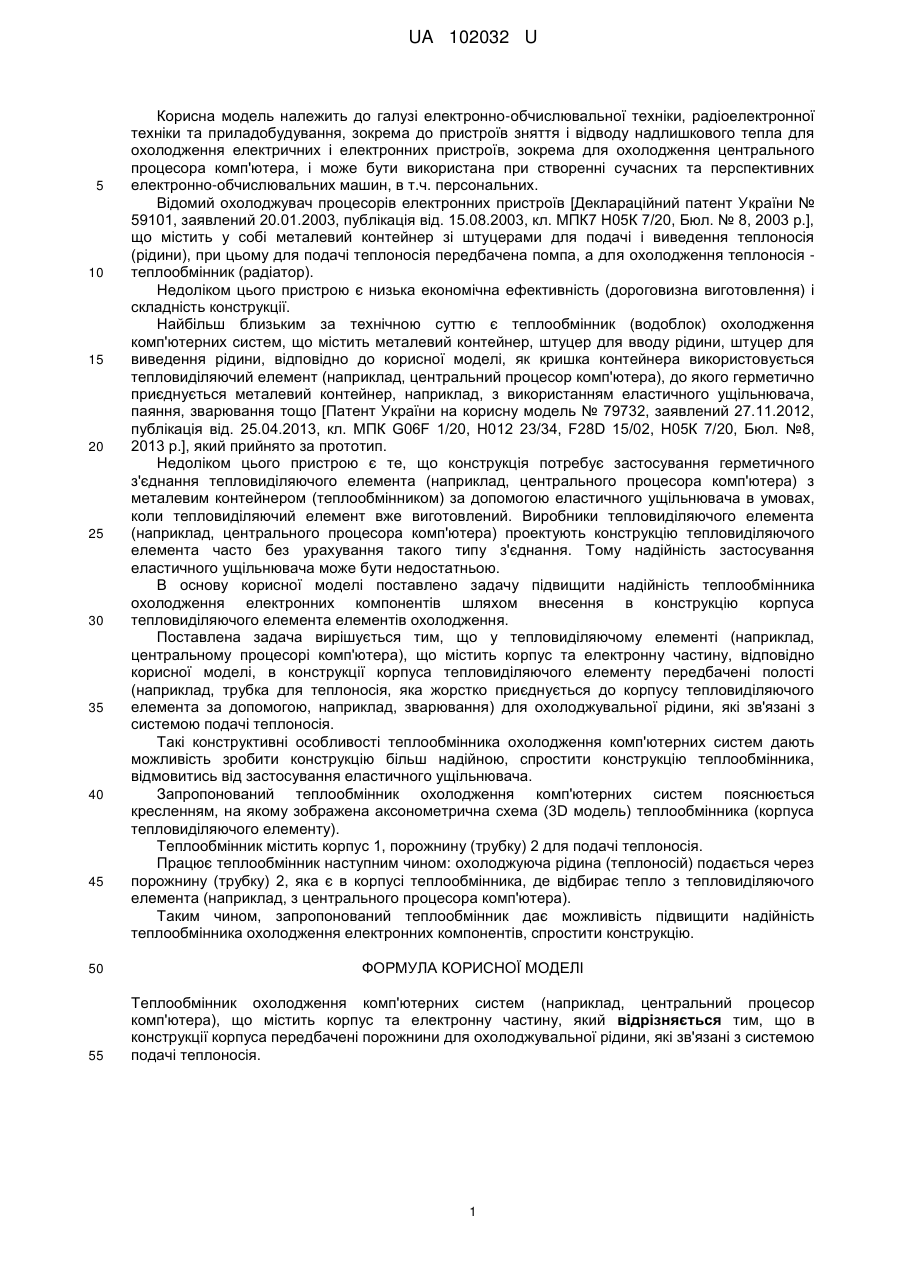

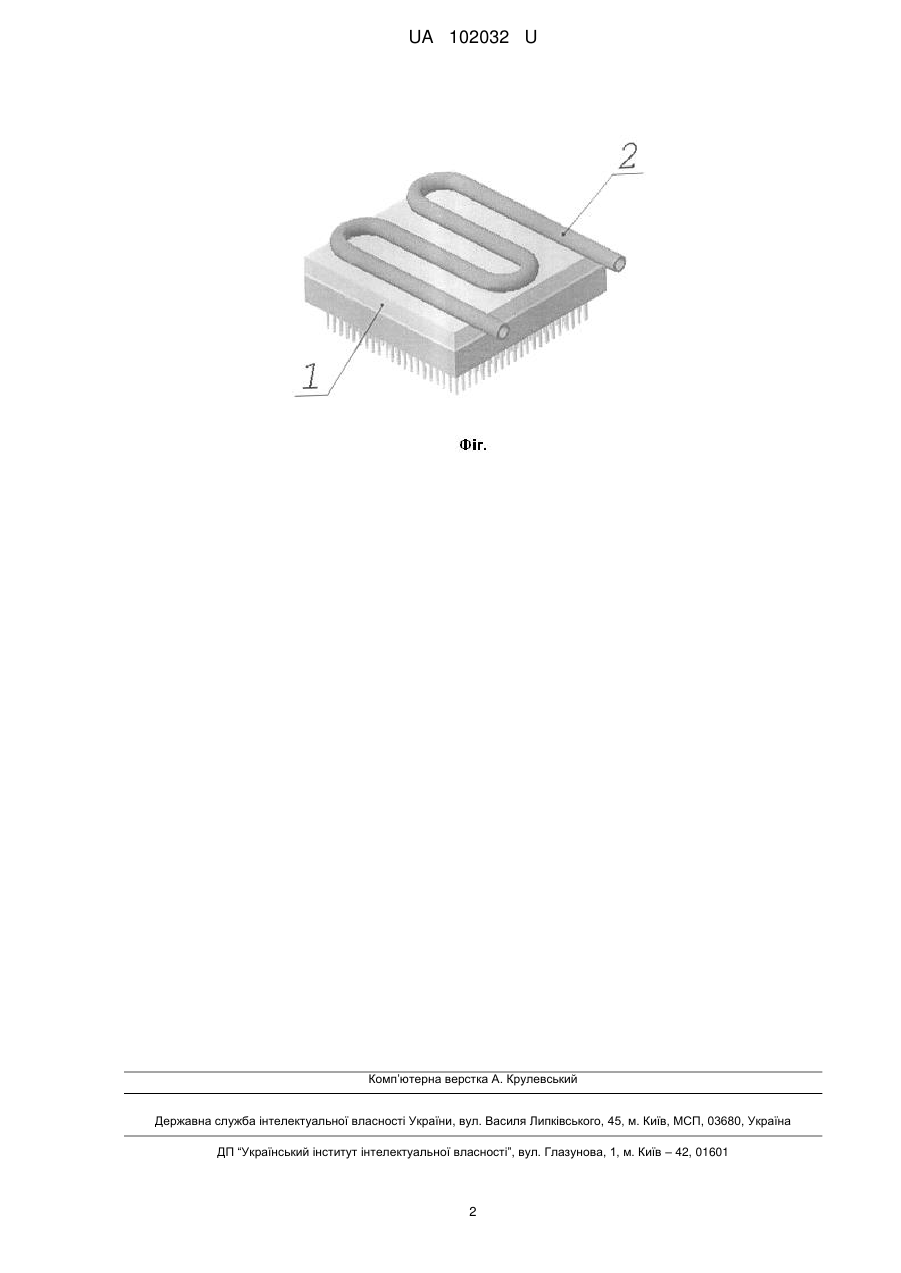

Реферат: Теплообмінник охолодження комп'ютерних систем (наприклад, центральний процесор комп'ютера), що містить корпус та електронну частину, причому в конструкції корпуса передбачені порожнини для охолоджувальної рідини, які зв'язані з системою подачі теплоносія. UA 102032 U (54) ТЕПЛООБМІННИК ОХОЛОДЖЕННЯ КОМП'ЮТЕРНИХ СИСТЕМ UA 102032 U UA 102032 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі електронно-обчислювальної техніки, радіоелектронної техніки та приладобудування, зокрема до пристроїв зняття і відводу надлишкового тепла для охолодження електричних і електронних пристроїв, зокрема для охолодження центрального процесора комп'ютера, і може бути використана при створенні сучасних та перспективних електронно-обчислювальних машин, в т.ч. персональних. Відомий охолоджувач процесорів електронних пристроїв [Деклараційний патент України № 59101, заявлений 20.01.2003, публікація від. 15.08.2003, кл. МПК7 Н05К 7/20, Бюл. № 8, 2003 p.], що містить у собі металевий контейнер зі штуцерами для подачі і виведення теплоносія (рідини), при цьому для подачі теплоносія передбачена помпа, а для охолодження теплоносія теплообмінник (радіатор). Недоліком цього пристрою є низька економічна ефективність (дороговизна виготовлення) і складність конструкції. Найбільш близьким за технічною суттю є теплообмінник (водоблок) охолодження комп'ютерних систем, що містить металевий контейнер, штуцер для вводу рідини, штуцер для виведення рідини, відповідно до корисної моделі, як кришка контейнера використовується тепловиділяючий елемент (наприклад, центральний процесор комп'ютера), до якого герметично приєднується металевий контейнер, наприклад, з використанням еластичного ущільнювача, паяння, зварювання тощо [Патент України на корисну модель № 79732, заявлений 27.11.2012, публікація від. 25.04.2013, кл. МПК G06F 1/20, Н012 23/34, F28D 15/02, Н05К 7/20, Бюл. №8, 2013 p.], який прийнято за прототип. Недоліком цього пристрою є те, що конструкція потребує застосування герметичного з'єднання тепловиділяючого елемента (наприклад, центрального процесора комп'ютера) з металевим контейнером (теплообмінником) за допомогою еластичного ущільнювача в умовах, коли тепловиділяючий елемент вже виготовлений. Виробники тепловиділяючого елемента (наприклад, центрального процесора комп'ютера) проектують конструкцію тепловиділяючого елемента часто без урахування такого типу з'єднання. Тому надійність застосування еластичного ущільнювача може бути недостатньою. В основу корисної моделі поставлено задачу підвищити надійність теплообмінника охолодження електронних компонентів шляхом внесення в конструкцію корпуса тепловиділяючого елемента елементів охолодження. Поставлена задача вирішується тим, що у тепловиділяючому елементі (наприклад, центральному процесорі комп'ютера), що містить корпус та електронну частину, відповідно корисної моделі, в конструкції корпуса тепловиділяючого елементу передбачені полості (наприклад, трубка для теплоносія, яка жорстко приєднується до корпусу тепловиділяючого елемента за допомогою, наприклад, зварювання) для охолоджувальної рідини, які зв'язані з системою подачі теплоносія. Такі конструктивні особливості теплообмінника охолодження комп'ютерних систем дають можливість зробити конструкцію більш надійною, спростити конструкцію теплообмінника, відмовитись від застосування еластичного ущільнювача. Запропонований теплообмінник охолодження комп'ютерних систем пояснюється кресленням, на якому зображена аксонометрична схема (3D модель) теплообмінника (корпуса тепловиділяючого елементу). Теплообмінник містить корпус 1, порожнину (трубку) 2 для подачі теплоносія. Працює теплообмінник наступним чином: охолоджуюча рідина (теплоносій) подається через порожнину (трубку) 2, яка є в корпусі теплообмінника, де відбирає тепло з тепловиділяючого елемента (наприклад, з центрального процесора комп'ютера). Таким чином, запропонований теплообмінник дає можливість підвищити надійність теплообмінника охолодження електронних компонентів, спростити конструкцію. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Теплообмінник охолодження комп'ютерних систем (наприклад, центральний процесор комп'ютера), що містить корпус та електронну частину, який відрізняється тим, що в конструкції корпуса передбачені порожнини для охолоджувальної рідини, які зв'язані з системою подачі теплоносія. 1 UA 102032 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
