Пристрій керованого охолодження електричних машин з самовентиляцією

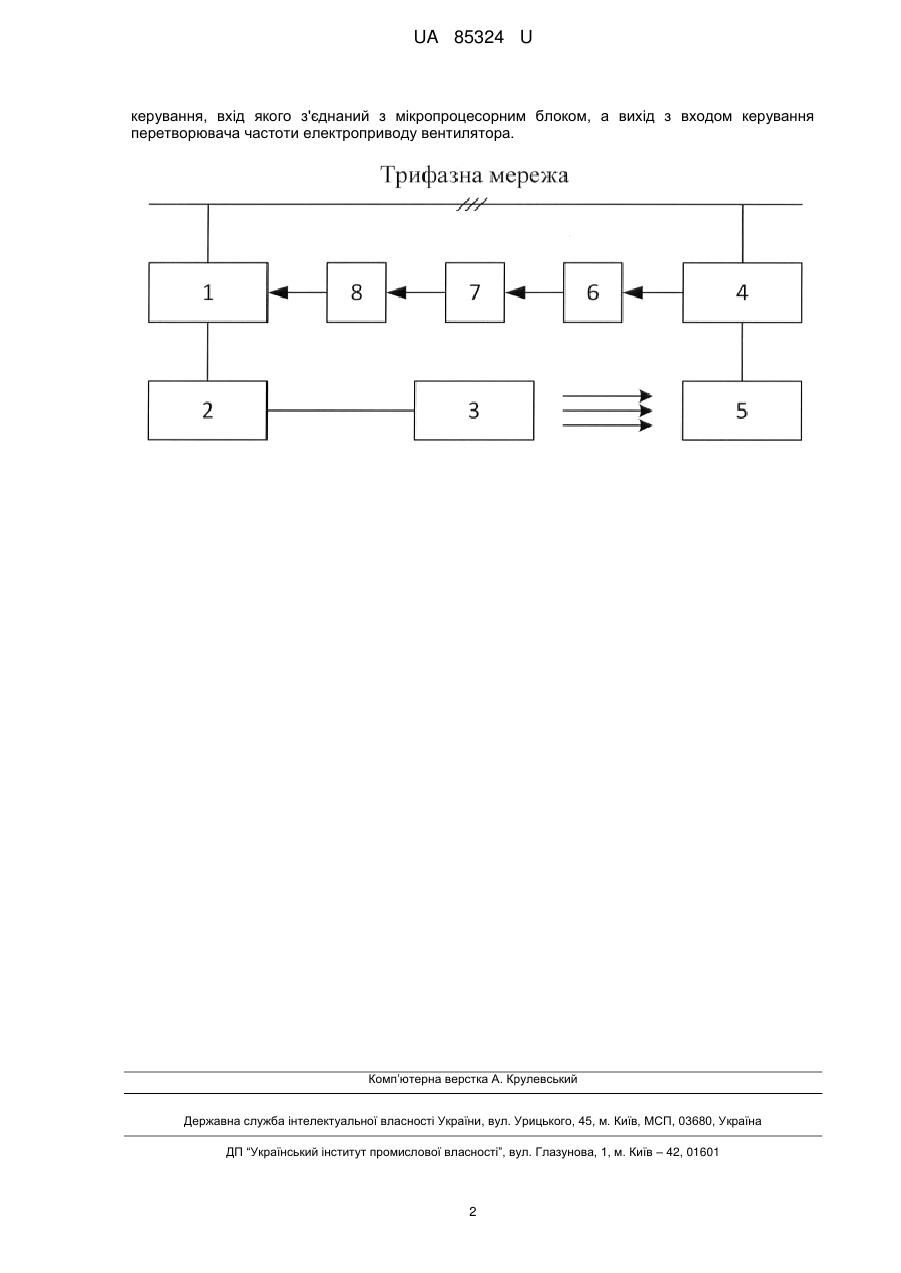

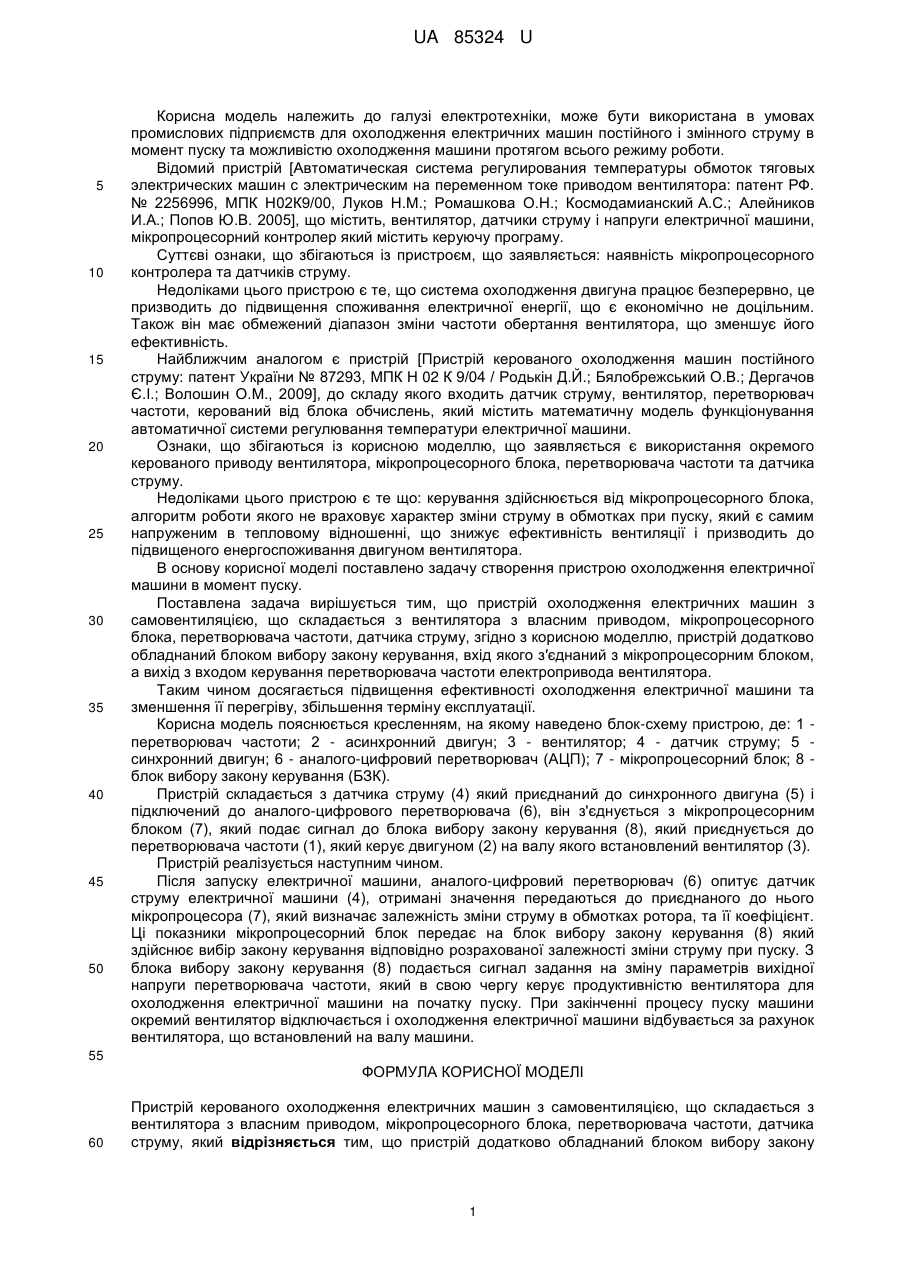

Реферат: Пристрій керованого охолодження електричних машин з самовентиляцією, що складається з вентилятора з власним приводом, мікропроцесорного блока, перетворювача частоти, датчика струму. Додатково пристрій обладнаний блоком вибору закону керування, вхід якого з'єднаний з мікропроцесорним блоком, а вихід з входом керування перетворювача частоти електроприводу вентилятора. UA 85324 U (54) ПРИСТРІЙ КЕРОВАНОГО ОХОЛОДЖЕННЯ ЕЛЕКТРИЧНИХ МАШИН З САМОВЕНТИЛЯЦІЄЮ UA 85324 U UA 85324 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі електротехніки, може бути використана в умовах промислових підприємств для охолодження електричних машин постійного і змінного струму в момент пуску та можливістю охолодження машини протягом всього режиму роботи. Відомий пристрій [Автоматическая система регулирования температуры обмоток тяговых электрических машин с электрическим на переменном токе приводом вентилятора: патент РФ. № 2256996, МПК Н02К9/00, Луков Н.М.; Ромашкова О.Н.; Космодамианский А.С.; Алейников И.А.; Попов Ю.В. 2005], що містить, вентилятор, датчики струму і напруги електричної машини, мікропроцесорний контролер який містить керуючу програму. Суттєві ознаки, що збігаються із пристроєм, що заявляється: наявність мікропроцесорного контролера та датчиків струму. Недоліками цього пристрою є те, що система охолодження двигуна працює безперервно, це призводить до підвищення споживання електричної енергії, що є економічно не доцільним. Також він має обмежений діапазон зміни частоти обертання вентилятора, що зменшує його ефективність. Найближчим аналогом є пристрій [Пристрій керованого охолодження машин постійного струму: патент України № 87293, МПК Н 02 К 9/04 / Родькін Д.Й.; Бялобрежський О.В.; Дергачов Є.І.; Волошин О.М., 2009], до складу якого входить датчик струму, вентилятор, перетворювач частоти, керований від блока обчислень, який містить математичну модель функціонування автоматичної системи регулювання температури електричної машини. Ознаки, що збігаються із корисною моделлю, що заявляється є використання окремого керованого приводу вентилятора, мікропроцесорного блока, перетворювача частоти та датчика струму. Недоліками цього пристрою є те що: керування здійснюється від мікропроцесорного блока, алгоритм роботи якого не враховує характер зміни струму в обмотках при пуску, який є самим напруженим в тепловому відношенні, що знижує ефективність вентиляції і призводить до підвищеного енергоспоживання двигуном вентилятора. В основу корисної моделі поставлено задачу створення пристрою охолодження електричної машини в момент пуску. Поставлена задача вирішується тим, що пристрій охолодження електричних машин з самовентиляцією, що складається з вентилятора з власним приводом, мікропроцесорного блока, перетворювача частоти, датчика струму, згідно з корисною моделлю, пристрій додатково обладнаний блоком вибору закону керування, вхід якого з′єднаний з мікропроцесорним блоком, а вихід з входом керування перетворювача частоти електропривода вентилятора. Таким чином досягається підвищення ефективності охолодження електричної машини та зменшення її перегріву, збільшення терміну експлуатації. Корисна модель пояснюється кресленням, на якому наведено блок-схему пристрою, де: 1 перетворювач частоти; 2 - асинхронний двигун; 3 - вентилятор; 4 - датчик струму; 5 синхронний двигун; 6 - аналого-цифровий перетворювач (АЦП); 7 - мікропроцесорний блок; 8 блок вибору закону керування (БЗК). Пристрій складається з датчика струму (4) який приєднаний до синхронного двигуна (5) і підключений до аналого-цифрового перетворювача (6), він з'єднується з мікропроцесорним блоком (7), який подає сигнал до блока вибору закону керування (8), який приєднується до перетворювача частоти (1), який керує двигуном (2) на валу якого встановлений вентилятор (3). Пристрій реалізується наступним чином. Після запуску електричної машини, аналого-цифровий перетворювач (6) опитує датчик струму електричної машини (4), отримані значення передаються до приєднаного до нього мікропроцесора (7), який визначає залежність зміни струму в обмотках ротора, та її коефіцієнт. Ці показники мікропроцесорний блок передає на блок вибору закону керування (8) який здійснює вибір закону керування відповідно розрахованої залежності зміни струму при пуску. З блока вибору закону керування (8) подається сигнал задання на зміну параметрів вихідної напруги перетворювача частоти, який в свою чергу керує продуктивністю вентилятора для охолодження електричної машини на початку пуску. При закінченні процесу пуску машини окремий вентилятор відключається і охолодження електричної машини відбувається за рахунок вентилятора, що встановлений на валу машини. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій керованого охолодження електричних машин з самовентиляцією, що складається з вентилятора з власним приводом, мікропроцесорного блока, перетворювача частоти, датчика струму, який відрізняється тим, що пристрій додатково обладнаний блоком вибору закону 1 UA 85324 U керування, вхід якого з'єднаний з мікропроцесорним блоком, а вихід з входом керування перетворювача частоти електроприводу вентилятора. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
