Пневмотранспортер-сушарка для зерна

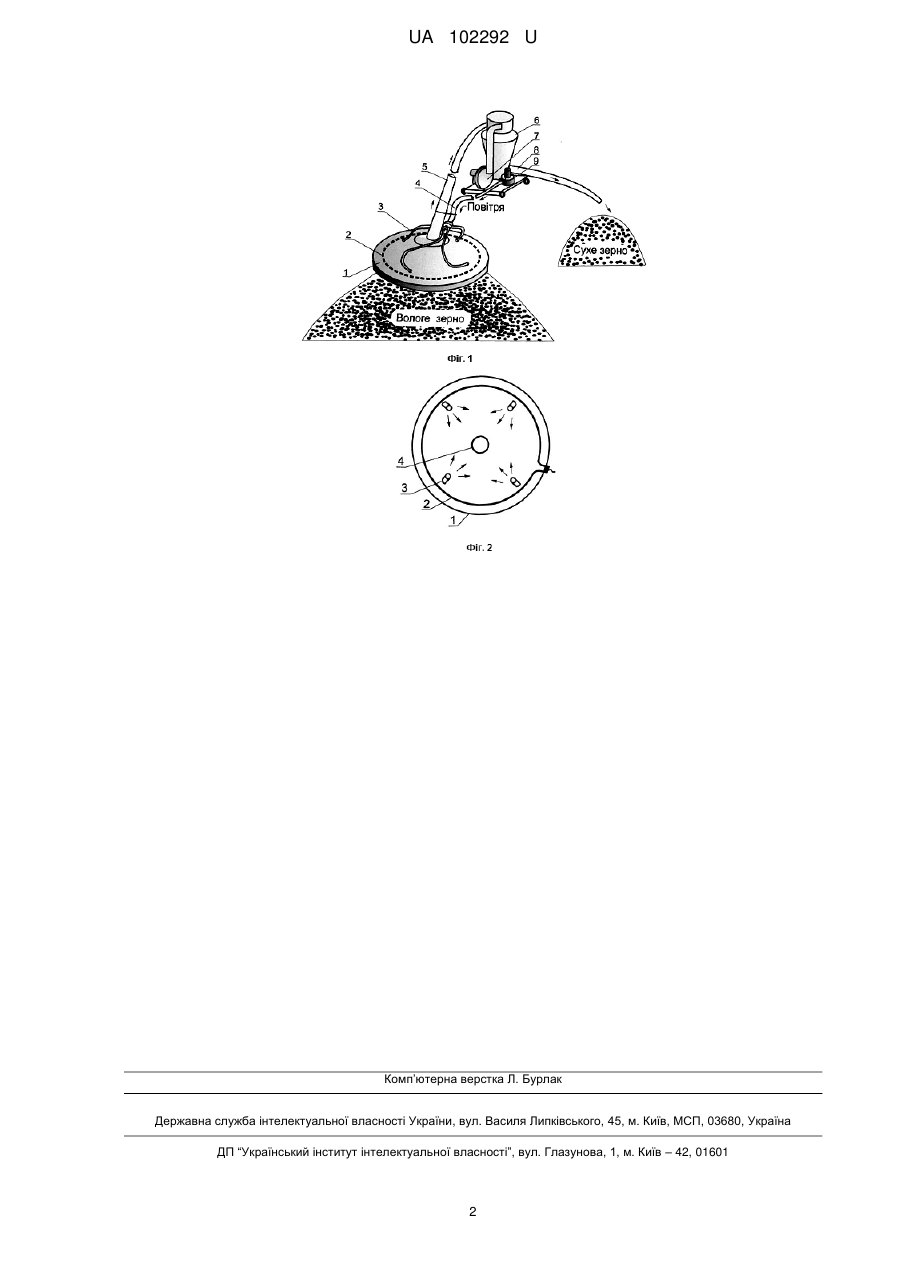

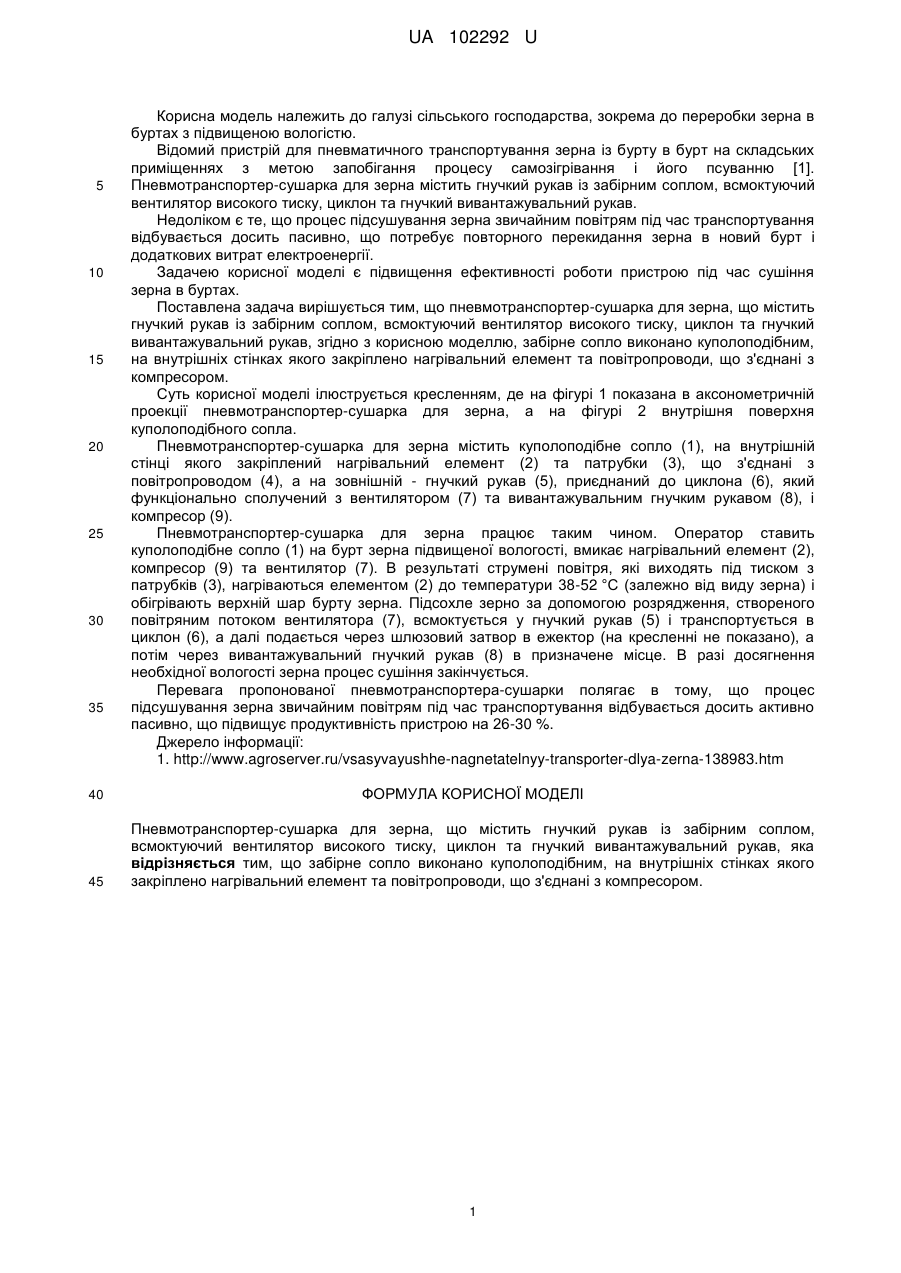

Реферат: Пневмотранспортер-сушарка для зерна містить гнучкий рукав із забірним соплом, всмоктуючий вентилятор високого тиску, циклон та гнучкий вивантажувальний рукав. Забірне сопло виконано куполоподібним, на внутрішніх стінках якого закріплено нагрівальний елемент та повітропроводи, що з'єднані з компресором. UA 102292 U (54) ПНЕВМОТРАНСПОРТЕР-СУШАРКА ДЛЯ ЗЕРНА UA 102292 U UA 102292 U 5 10 15 20 25 30 35 Корисна модель належить до галузі сільського господарства, зокрема до переробки зерна в буртах з підвищеною вологістю. Відомий пристрій для пневматичного транспортування зерна із бурту в бурт на складських приміщеннях з метою запобігання процесу самозігрівання і його псуванню [1]. Пневмотранспортер-сушарка для зерна містить гнучкий рукав із забірним соплом, всмоктуючий вентилятор високого тиску, циклон та гнучкий вивантажувальний рукав. Недоліком є те, що процес підсушування зерна звичайним повітрям під час транспортування відбувається досить пасивно, що потребує повторного перекидання зерна в новий бурт і додаткових витрат електроенергії. Задачею корисної моделі є підвищення ефективності роботи пристрою під час сушіння зерна в буртах. Поставлена задача вирішується тим, що пневмотранспортер-сушарка для зерна, що містить гнучкий рукав із забірним соплом, всмоктуючий вентилятор високого тиску, циклон та гнучкий вивантажувальний рукав, згідно з корисною моделлю, забірне сопло виконано куполоподібним, на внутрішніх стінках якого закріплено нагрівальний елемент та повітропроводи, що з'єднані з компресором. Суть корисної моделі ілюструється кресленням, де на фігурі 1 показана в аксонометричній проекції пневмотранспортер-сушарка для зерна, а на фігурі 2 внутрішня поверхня куполоподібного сопла. Пневмотранспортер-сушарка для зерна містить куполоподібне сопло (1), на внутрішній стінці якого закріплений нагрівальний елемент (2) та патрубки (3), що з'єднані з повітропроводом (4), а на зовнішній - гнучкий рукав (5), приєднаний до циклона (6), який функціонально сполучений з вентилятором (7) та вивантажувальним гнучким рукавом (8), і компресор (9). Пневмотранспортер-сушарка для зерна працює таким чином. Оператор ставить куполоподібне сопло (1) на бурт зерна підвищеної вологості, вмикає нагрівальний елемент (2), компресор (9) та вентилятор (7). В результаті струмені повітря, які виходять під тиском з патрубків (3), нагріваються елементом (2) до температури 38-52 °C (залежно від виду зерна) і обігрівають верхній шар бурту зерна. Підсохле зерно за допомогою розрядження, створеного повітряним потоком вентилятора (7), всмоктується у гнучкий рукав (5) і транспортується в циклон (6), а далі подається через шлюзовий затвор в ежектор (на кресленні не показано), а потім через вивантажувальний гнучкий рукав (8) в призначене місце. В разі досягнення необхідної вологості зерна процес сушіння закінчується. Перевага пропонованої пневмотранспортера-сушарки полягає в тому, що процес підсушування зерна звичайним повітрям під час транспортування відбувається досить активно пасивно, що підвищує продуктивність пристрою на 26-30 %. Джерело інформації: 1. http://www.agroserver.ru/vsasyvayushhe-nagnetatelnyy-transporter-dlya-zerna-138983.htm 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пневмотранспортер-сушарка для зерна, що містить гнучкий рукав із забірним соплом, всмоктуючий вентилятор високого тиску, циклон та гнучкий вивантажувальний рукав, яка відрізняється тим, що забірне сопло виконано куполоподібним, на внутрішніх стінках якого закріплено нагрівальний елемент та повітропроводи, що з'єднані з компресором. 1 UA 102292 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
