Зубчастий редуктор

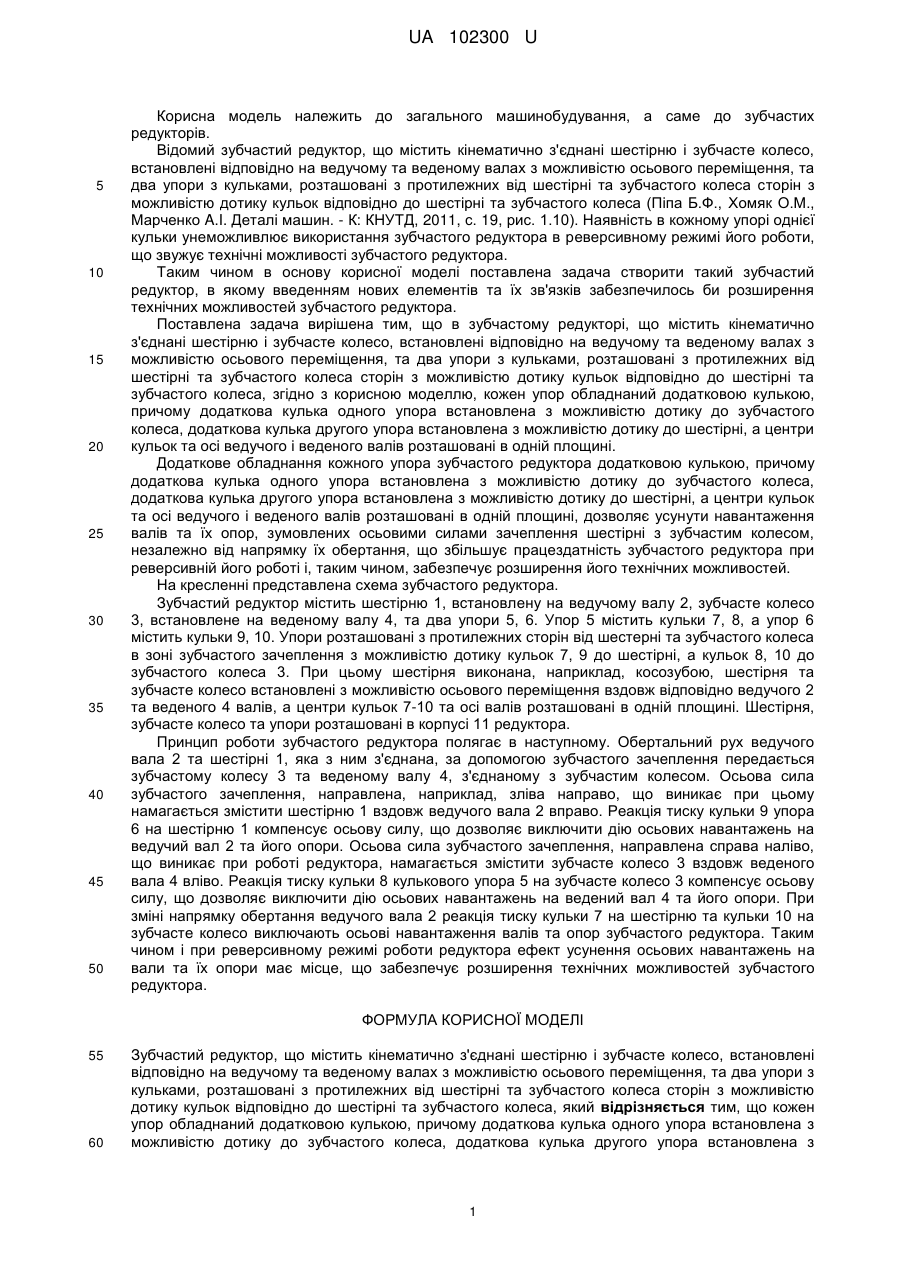

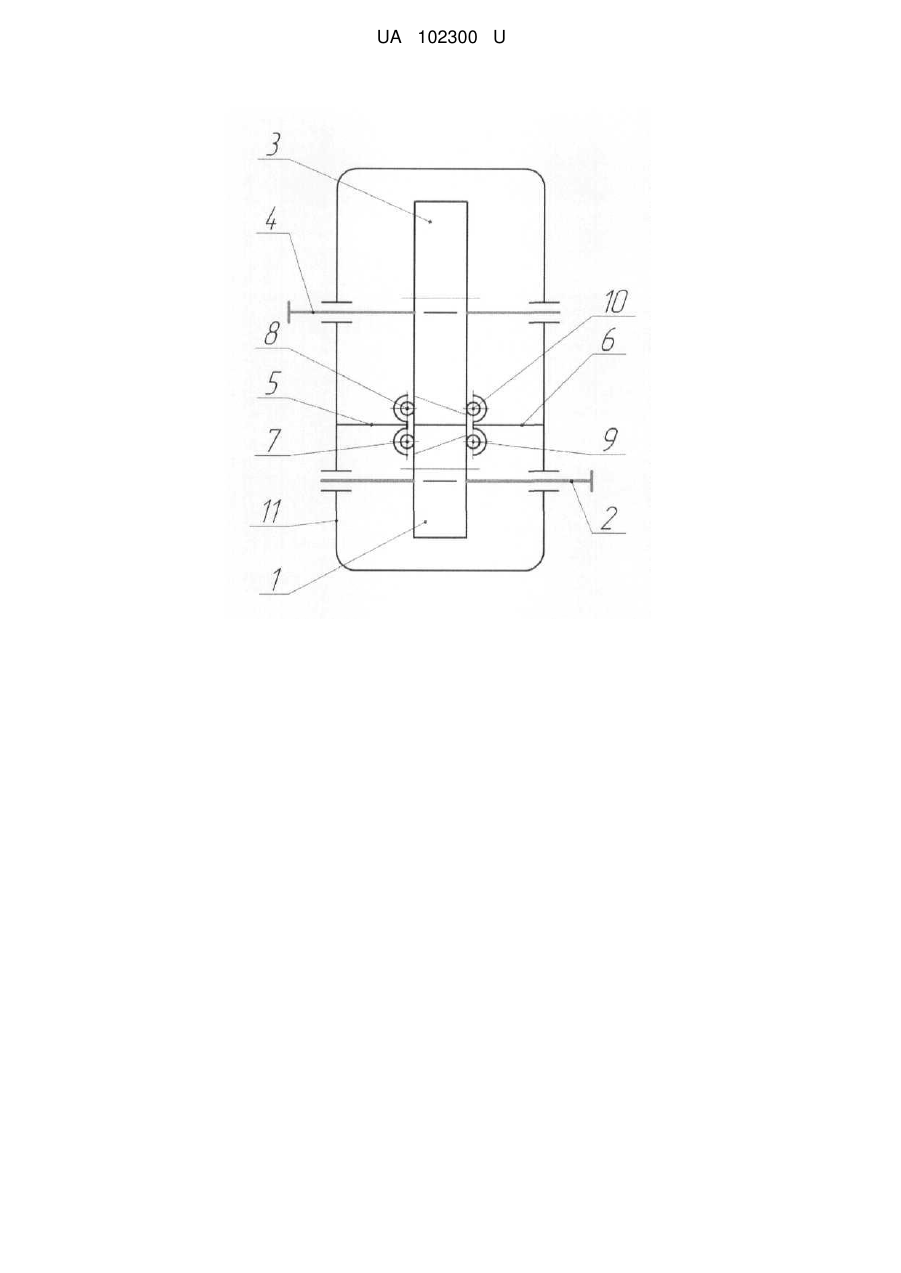

Реферат: Зубчастий редуктор містить кінематично з'єднані шестірню і зубчасте колесо, встановлені відповідно на ведучому та веденому валах з можливістю осьового переміщення, та два упори з кульками, розташовані з протилежних від шестірні та зубчастого колеса сторін з можливістю дотику кульок відповідно до шестірні та зубчастого колеса. Кожен упор обладнаний додатковою кулькою, причому додаткова кулька одного упора встановлена з можливістю дотику до зубчастого колеса, додаткова кулька другого упора встановлена з можливістю дотику до шестірні, а центри кульок та осі ведучого і веденого валів розташовані в одній площині. UA 102300 U (54) ЗУБЧАСТИЙ РЕДУКТОР UA 102300 U UA 102300 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до загального машинобудування, а саме до зубчастих редукторів. Відомий зубчастий редуктор, що містить кінематично з'єднані шестірню і зубчасте колесо, встановлені відповідно на ведучому та веденому валах з можливістю осьового переміщення, та два упори з кульками, розташовані з протилежних від шестірні та зубчастого колеса сторін з можливістю дотику кульок відповідно до шестірні та зубчастого колеса (Піпа Б.Ф., Хомяк О.М., Марченко A.I. Деталі машин. - К: КНУТД, 2011, с. 19, рис. 1.10). Наявність в кожному упорі однієї кульки унеможливлює використання зубчастого редуктора в реверсивному режимі його роботи, що звужує технічні можливості зубчастого редуктора. Таким чином в основу корисної моделі поставлена задача створити такий зубчастий редуктор, в якому введенням нових елементів та їх зв'язків забезпечилось би розширення технічних можливостей зубчастого редуктора. Поставлена задача вирішена тим, що в зубчастому редукторі, що містить кінематично з'єднані шестірню і зубчасте колесо, встановлені відповідно на ведучому та веденому валах з можливістю осьового переміщення, та два упори з кульками, розташовані з протилежних від шестірні та зубчастого колеса сторін з можливістю дотику кульок відповідно до шестірні та зубчастого колеса, згідно з корисною моделлю, кожен упор обладнаний додатковою кулькою, причому додаткова кулька одного упора встановлена з можливістю дотику до зубчастого колеса, додаткова кулька другого упора встановлена з можливістю дотику до шестірні, а центри кульок та осі ведучого і веденого валів розташовані в одній площині. Додаткове обладнання кожного упора зубчастого редуктора додатковою кулькою, причому додаткова кулька одного упора встановлена з можливістю дотику до зубчастого колеса, додаткова кулька другого упора встановлена з можливістю дотику до шестірні, а центри кульок та осі ведучого і веденого валів розташовані в одній площині, дозволяє усунути навантаження валів та їх опор, зумовлених осьовими силами зачеплення шестірні з зубчастим колесом, незалежно від напрямку їх обертання, що збільшує працездатність зубчастого редуктора при реверсивній його роботі і, таким чином, забезпечує розширення його технічних можливостей. На кресленні представлена схема зубчастого редуктора. Зубчастий редуктор містить шестірню 1, встановлену на ведучому валу 2, зубчасте колесо 3, встановлене на веденому валу 4, та два упори 5, 6. Упор 5 містить кульки 7, 8, а упор 6 містить кульки 9, 10. Упори розташовані з протилежних сторін від шестерні та зубчастого колеса в зоні зубчастого зачеплення з можливістю дотику кульок 7, 9 до шестірні, а кульок 8, 10 до зубчастого колеса 3. При цьому шестірня виконана, наприклад, косозубою, шестірня та зубчасте колесо встановлені з можливістю осьового переміщення вздовж відповідно ведучого 2 та веденого 4 валів, а центри кульок 7-10 та осі валів розташовані в одній площині. Шестірня, зубчасте колесо та упори розташовані в корпусі 11 редуктора. Принцип роботи зубчастого редуктора полягає в наступному. Обертальний рух ведучого вала 2 та шестірні 1, яка з ним з'єднана, за допомогою зубчастого зачеплення передається зубчастому колесу 3 та веденому валу 4, з'єднаному з зубчастим колесом. Осьова сила зубчастого зачеплення, направлена, наприклад, зліва направо, що виникає при цьому намагається змістити шестірню 1 вздовж ведучого вала 2 вправо. Реакція тиску кульки 9 упора 6 на шестірню 1 компенсує осьову силу, що дозволяє виключити дію осьових навантажень на ведучий вал 2 та його опори. Осьова сила зубчастого зачеплення, направлена справа наліво, що виникає при роботі редуктора, намагається змістити зубчасте колесо 3 вздовж веденого вала 4 вліво. Реакція тиску кульки 8 кулькового упора 5 на зубчасте колесо 3 компенсує осьову силу, що дозволяє виключити дію осьових навантажень на ведений вал 4 та його опори. При зміні напрямку обертання ведучого вала 2 реакція тиску кульки 7 на шестірню та кульки 10 на зубчасте колесо виключають осьові навантаження валів та опор зубчастого редуктора. Таким чином і при реверсивному режимі роботи редуктора ефект усунення осьових навантажень на вали та їх опори має місце, що забезпечує розширення технічних можливостей зубчастого редуктора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Зубчастий редуктор, що містить кінематично з'єднані шестірню і зубчасте колесо, встановлені відповідно на ведучому та веденому валах з можливістю осьового переміщення, та два упори з кульками, розташовані з протилежних від шестірні та зубчастого колеса сторін з можливістю дотику кульок відповідно до шестірні та зубчастого колеса, який відрізняється тим, що кожен упор обладнаний додатковою кулькою, причому додаткова кулька одного упора встановлена з можливістю дотику до зубчастого колеса, додаткова кулька другого упора встановлена з 1 UA 102300 U можливістю дотику до шестірні, а центри кульок та осі ведучого і веденого валів розташовані в одній площині. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
