Голка в’язальної машини

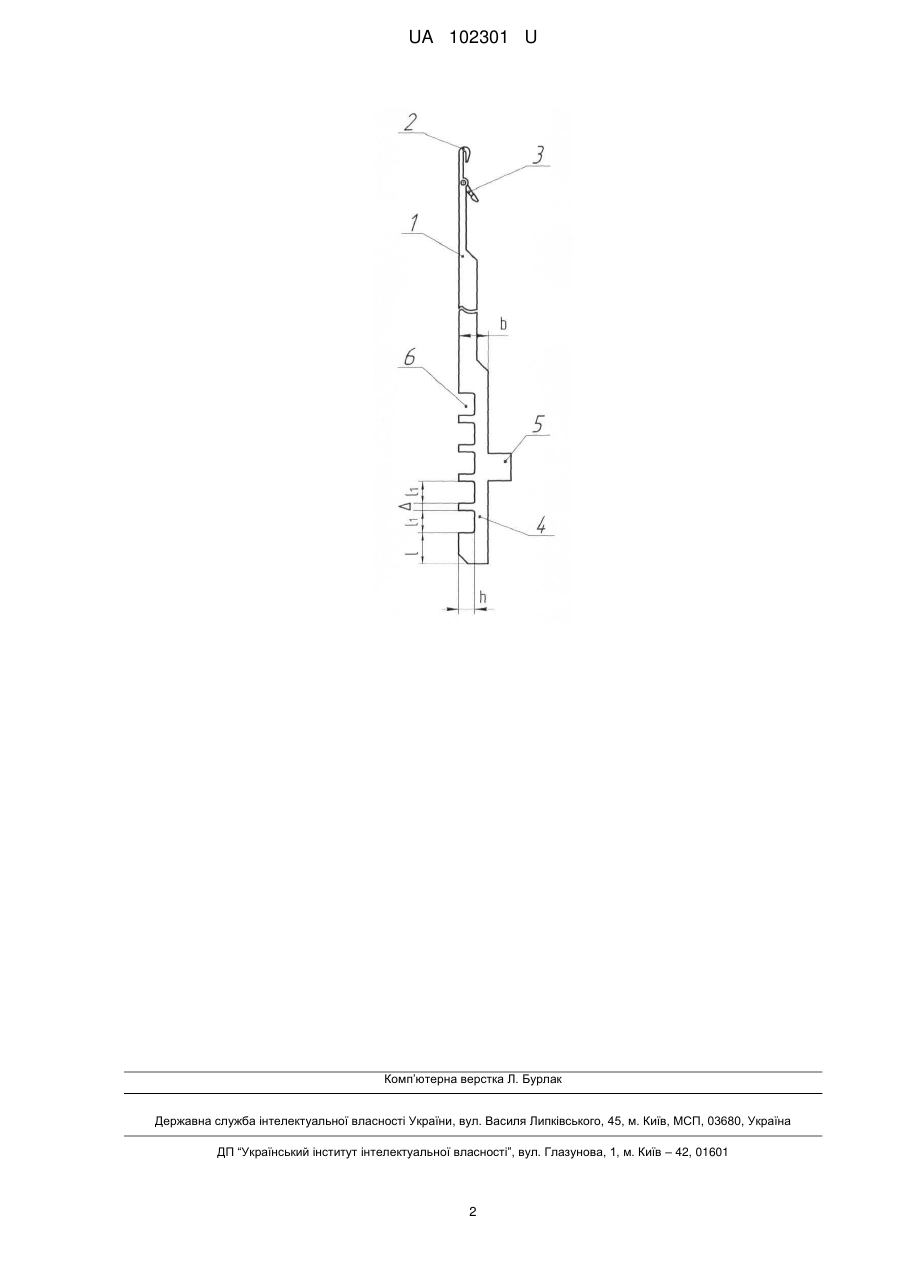

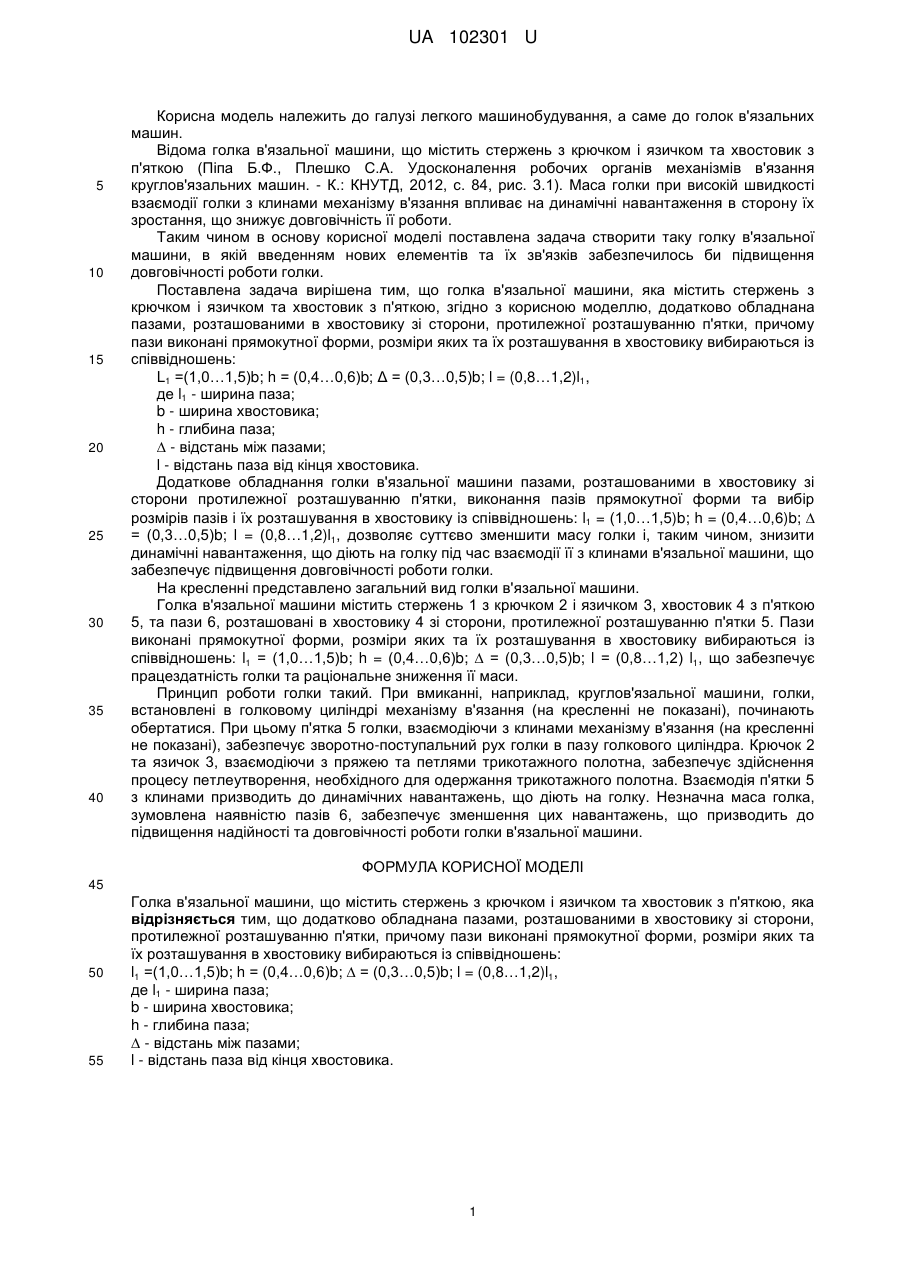

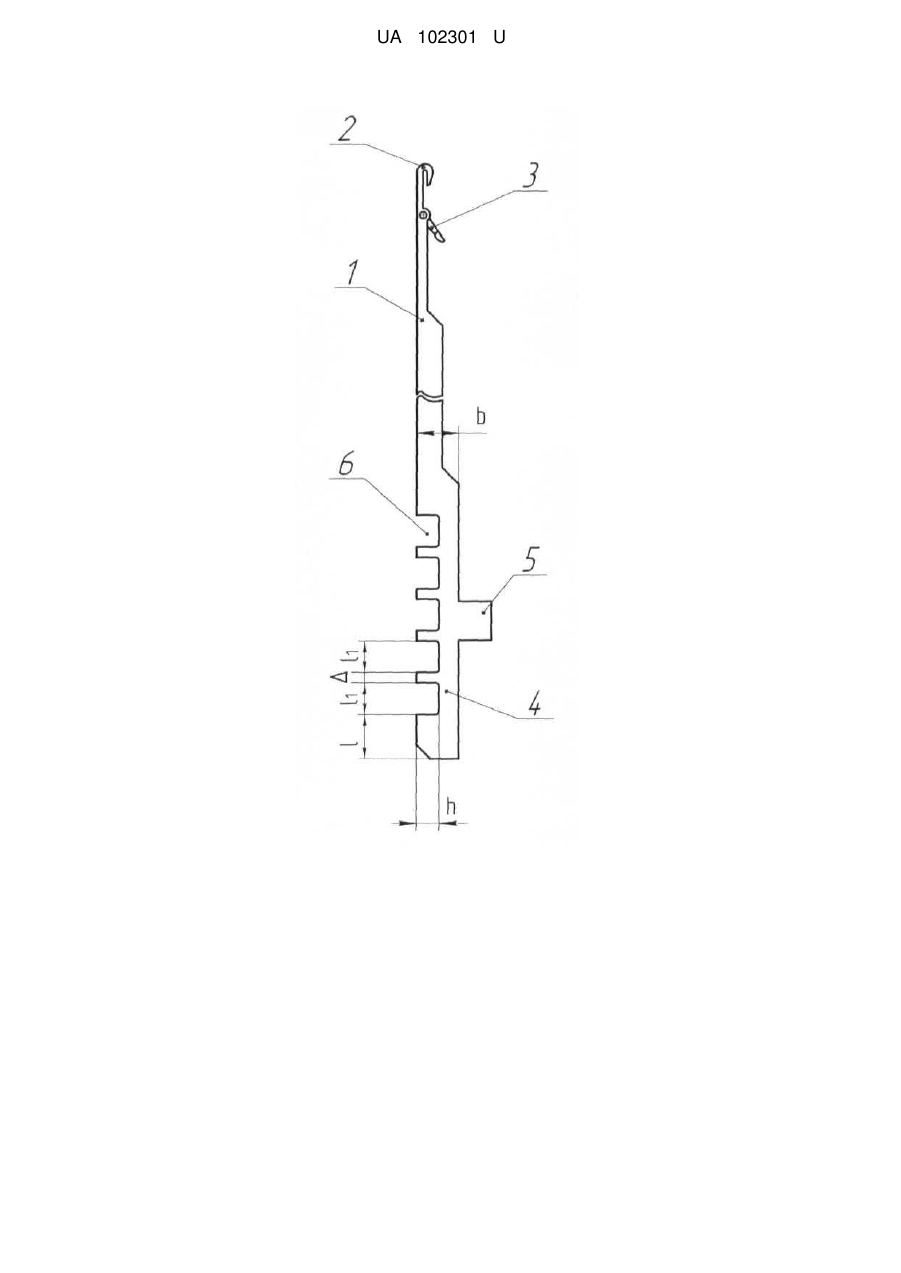

Реферат: Голка в'язальної машини містить стержень з крючком і язичком та хвостовик з п'яткою. Вона додатково обладнана пазами, розташованими в хвостовику зі сторони, протилежної розташуванню п'ятки, причому пази виконані прямокутної форми, розміри яких та їх розташування в хвостовику вибираються із співвідношень: l1 =(1,0…1,5)b; h = (0,4…0,6)b;  = (0,3…0,5)b; l = (0,8…1,2)l1, де l1 - ширина паза; b - ширина хвостовика; h - глибина паза;  - відстань між пазами; l - відстань паза від кінця хвостовика. UA 102301 U (54) ГОЛКА В'ЯЗАЛЬНОЇ МАШИНИ UA 102301 U UA 102301 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі легкого машинобудування, а саме до голок в'язальних машин. Відома голка в'язальної машини, що містить стержень з крючком і язичком та хвостовик з п'яткою (Піпа Б.Ф., Плешко С.А. Удосконалення робочих органів механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2012, с. 84, рис. 3.1). Маса голки при високій швидкості взаємодії голки з клинами механізму в'язання впливає на динамічні навантаження в сторону їх зростання, що знижує довговічність її роботи. Таким чином в основу корисної моделі поставлена задача створити таку голку в'язальної машини, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи голки. Поставлена задача вирішена тим, що голка в'язальної машини, яка містить стержень з крючком і язичком та хвостовик з п'яткою, згідно з корисною моделлю, додатково обладнана пазами, розташованими в хвостовику зі сторони, протилежної розташуванню п'ятки, причому пази виконані прямокутної форми, розміри яких та їх розташування в хвостовику вибираються із співвідношень: L1 =(1,0…1,5)b; h = (0,4…0,6)b; Δ = (0,3…0,5)b; l = (0,8…1,2)l1, де l1 - ширина паза; b - ширина хвостовика; h - глибина паза;  - відстань між пазами; l - відстань паза від кінця хвостовика. Додаткове обладнання голки в'язальної машини пазами, розташованими в хвостовику зі сторони протилежної розташуванню п'ятки, виконання пазів прямокутної форми та вибір розмірів пазів і їх розташування в хвостовику із співвідношень: l1 = (1,0…1,5)b; h = (0,4…0,6)b;  = (0,3…0,5)b; l = (0,8…1,2)l1, дозволяє суттєво зменшити масу голки і, таким чином, знизити динамічні навантаження, що діють на голку під час взаємодії її з клинами в'язальної машини, що забезпечує підвищення довговічності роботи голки. На кресленні представлено загальний вид голки в'язальної машини. Голка в'язальної машини містить стержень 1 з крючком 2 і язичком 3, хвостовик 4 з п'яткою 5, та пази 6, розташовані в хвостовику 4 зі сторони, протилежної розташуванню п'ятки 5. Пази виконані прямокутної форми, розміри яких та їх розташування в хвостовику вибираються із співвідношень: l1 = (1,0…1,5)b; h = (0,4…0,6)b;  = (0,3…0,5)b; l = (0,8…1,2) l1, що забезпечує працездатність голки та раціональне зниження її маси. Принцип роботи голки такий. При вмиканні, наприклад, круглов'язальної машини, голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому п'ятка 5 голки, взаємодіючи з клинами механізму в'язання (на кресленні не показані), забезпечує зворотно-поступальний рух голки в пазу голкового циліндра. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна, забезпечує здійснення процесу петлеутворення, необхідного для одержання трикотажного полотна. Взаємодія п'ятки 5 з клинами призводить до динамічних навантажень, що діють на голку. Незначна маса голка, зумовлена наявністю пазів 6, забезпечує зменшення цих навантажень, що призводить до підвищення надійності та довговічності роботи голки в'язальної машини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Голка в'язальної машини, що містить стержень з крючком і язичком та хвостовик з п'яткою, яка відрізняється тим, що додатково обладнана пазами, розташованими в хвостовику зі сторони, протилежної розташуванню п'ятки, причому пази виконані прямокутної форми, розміри яких та їх розташування в хвостовику вибираються із співвідношень: l1 =(1,0…1,5)b; h = (0,4…0,6)b;  = (0,3…0,5)b; l = (0,8…1,2)l1, де l1 - ширина паза; b - ширина хвостовика; h - глибина паза;  - відстань між пазами; l - відстань паза від кінця хвостовика. 1 UA 102301 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
