Голка в’язальної машини

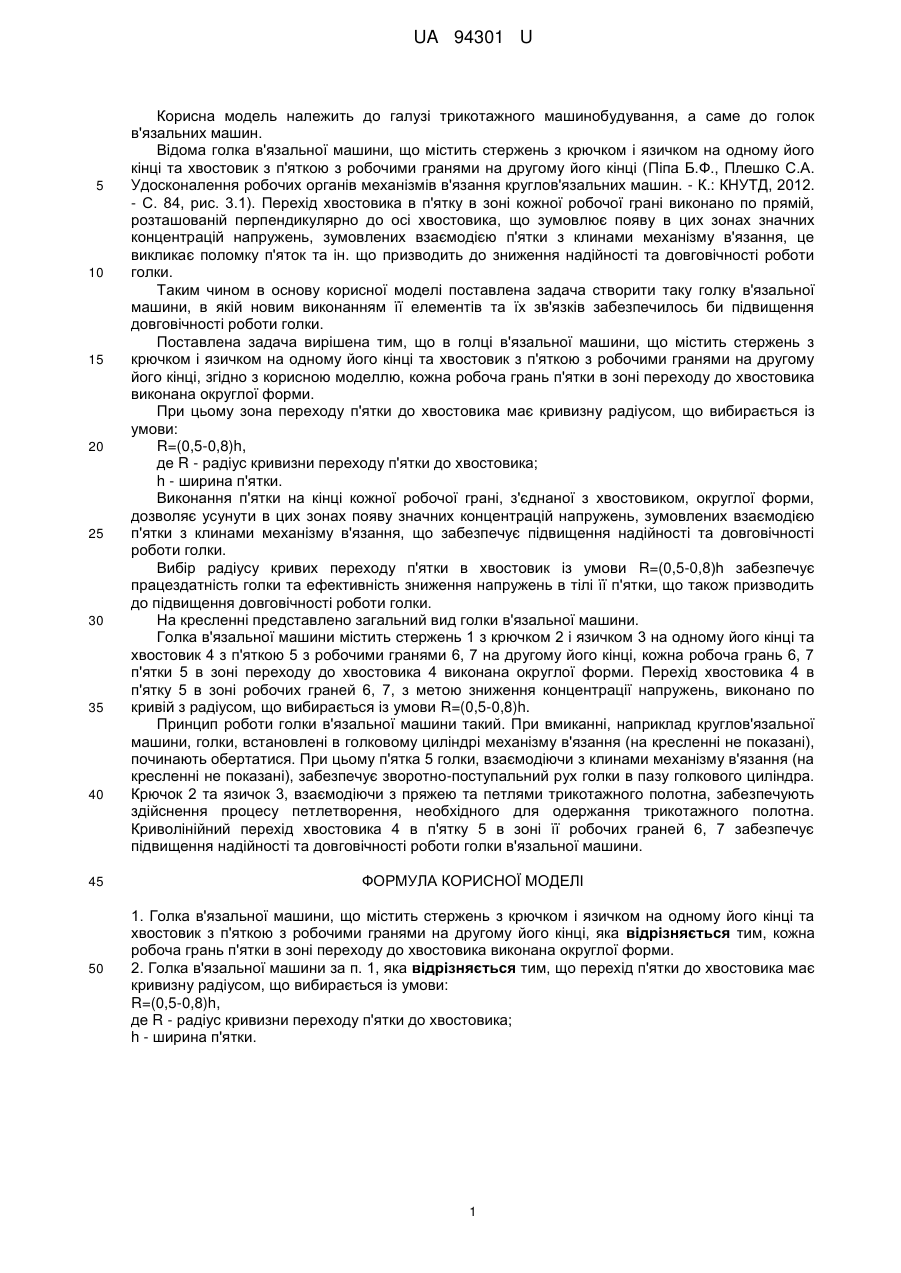

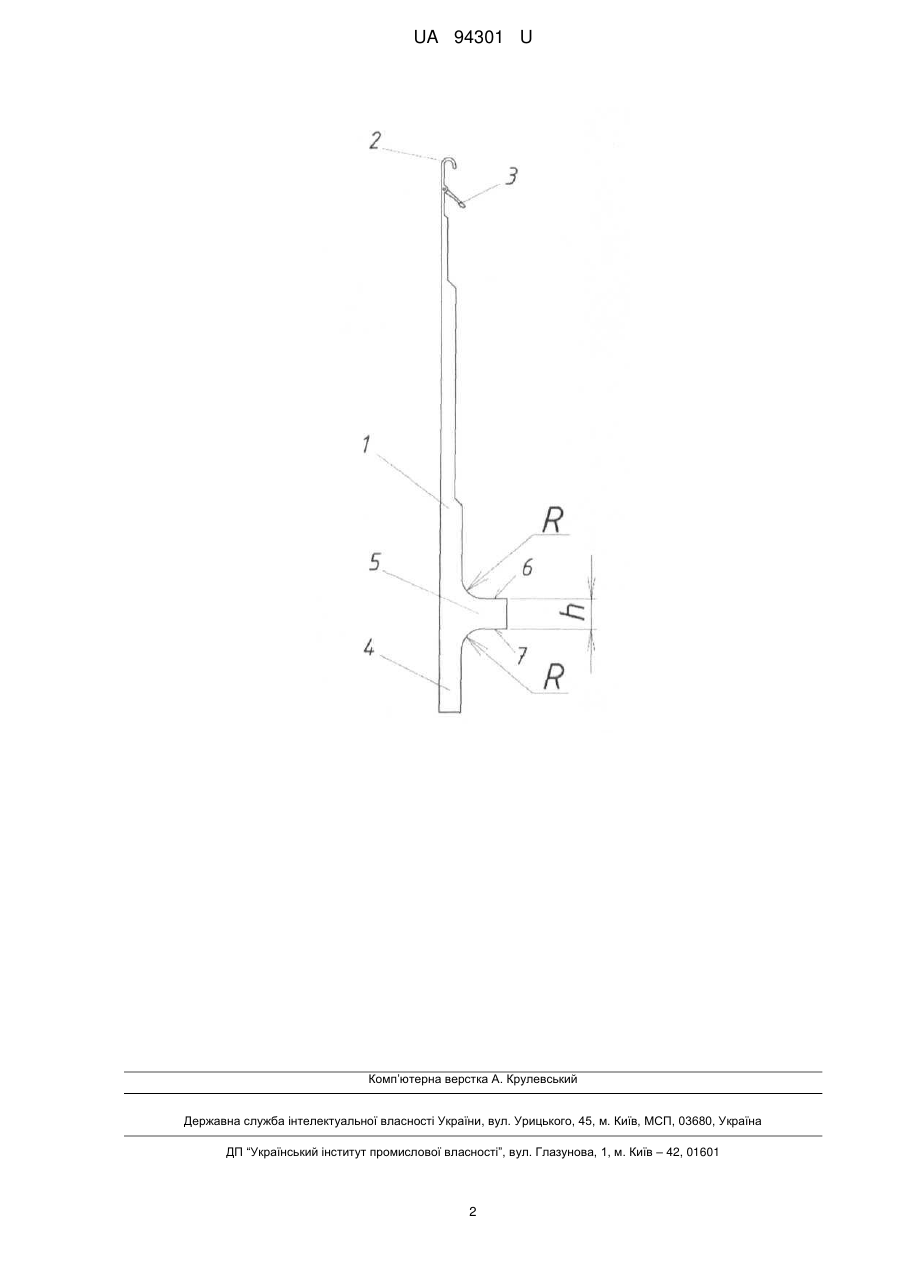

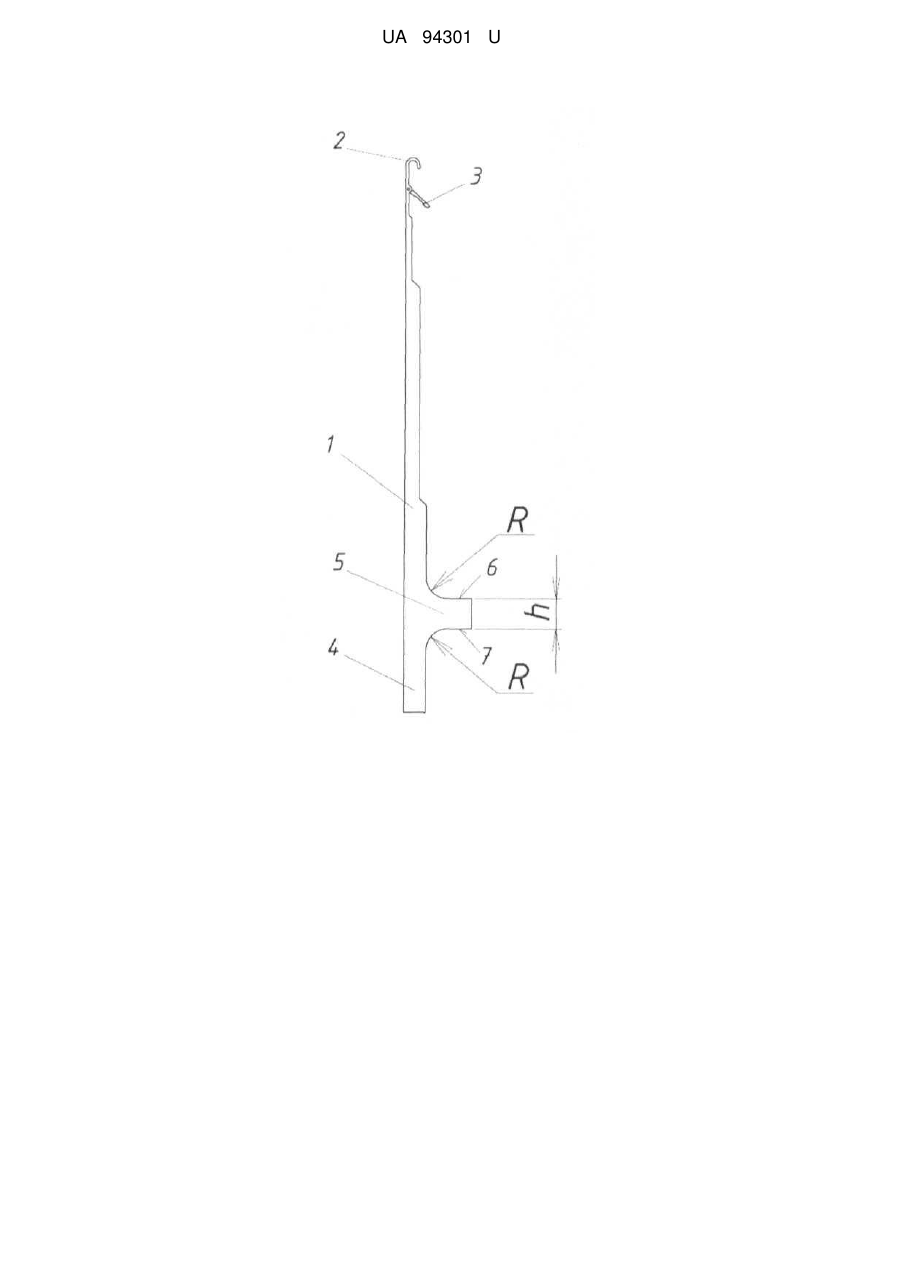

Реферат: UA 94301 U UA 94301 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі трикотажного машинобудування, а саме до голок в'язальних машин. Відома голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою з робочими гранями на другому його кінці (Піпа Б.Ф., Плешко С.А. Удосконалення робочих органів механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2012. - С. 84, рис. 3.1). Перехід хвостовика в п'ятку в зоні кожної робочої грані виконано по прямій, розташованій перпендикулярно до осі хвостовика, що зумовлює появу в цих зонах значних концентрацій напружень, зумовлених взаємодією п'ятки з клинами механізму в'язання, це викликає поломку п'яток та ін. що призводить до зниження надійності та довговічності роботи голки. Таким чином в основу корисної моделі поставлена задача створити таку голку в'язальної машини, в якій новим виконанням її елементів та їх зв'язків забезпечилось би підвищення довговічності роботи голки. Поставлена задача вирішена тим, що в голці в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою з робочими гранями на другому його кінці, згідно з корисною моделлю, кожна робоча грань п'ятки в зоні переходу до хвостовика виконана округлої форми. При цьому зона переходу п'ятки до хвостовика має кривизну радіусом, що вибирається із умови: R=(0,5-0,8)h, де R - радіус кривизни переходу п'ятки до хвостовика; h - ширина п'ятки. Виконання п'ятки на кінці кожної робочої грані, з'єднаної з хвостовиком, округлої форми, дозволяє усунути в цих зонах появу значних концентрацій напружень, зумовлених взаємодією п'ятки з клинами механізму в'язання, що забезпечує підвищення надійності та довговічності роботи голки. Вибір радіусу кривих переходу п'ятки в хвостовик із умови R=(0,5-0,8)h забезпечує працездатність голки та ефективність зниження напружень в тілі її п'ятки, що також призводить до підвищення довговічності роботи голки. На кресленні представлено загальний вид голки в'язальної машини. Голка в'язальної машини містить стержень 1 з крючком 2 і язичком 3 на одному його кінці та хвостовик 4 з п'яткою 5 з робочими гранями 6, 7 на другому його кінці, кожна робоча грань 6, 7 п'ятки 5 в зоні переходу до хвостовика 4 виконана округлої форми. Перехід хвостовика 4 в п'ятку 5 в зоні робочих граней 6, 7, з метою зниження концентрації напружень, виконано по кривій з радіусом, що вибирається із умови R=(0,5-0,8)h. Принцип роботи голки в'язальної машини такий. При вмиканні, наприклад круглов'язальної машини, голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому п'ятка 5 голки, взаємодіючи з клинами механізму в'язання (на кресленні не показані), забезпечує зворотно-поступальний рух голки в пазу голкового циліндра. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна, забезпечують здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Криволінійний перехід хвостовика 4 в п'ятку 5 в зоні її робочих граней 6, 7 забезпечує підвищення надійності та довговічності роботи голки в'язальної машини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою з робочими гранями на другому його кінці, яка відрізняється тим, кожна робоча грань п'ятки в зоні переходу до хвостовика виконана округлої форми. 2. Голка в'язальної машини за п. 1, яка відрізняється тим, що перехід п'ятки до хвостовика має кривизну радіусом, що вибирається із умови: R=(0,5-0,8)h, де R - радіус кривизни переходу п'ятки до хвостовика; h - ширина п'ятки. 1 UA 94301 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
