Голка в’язальної машини

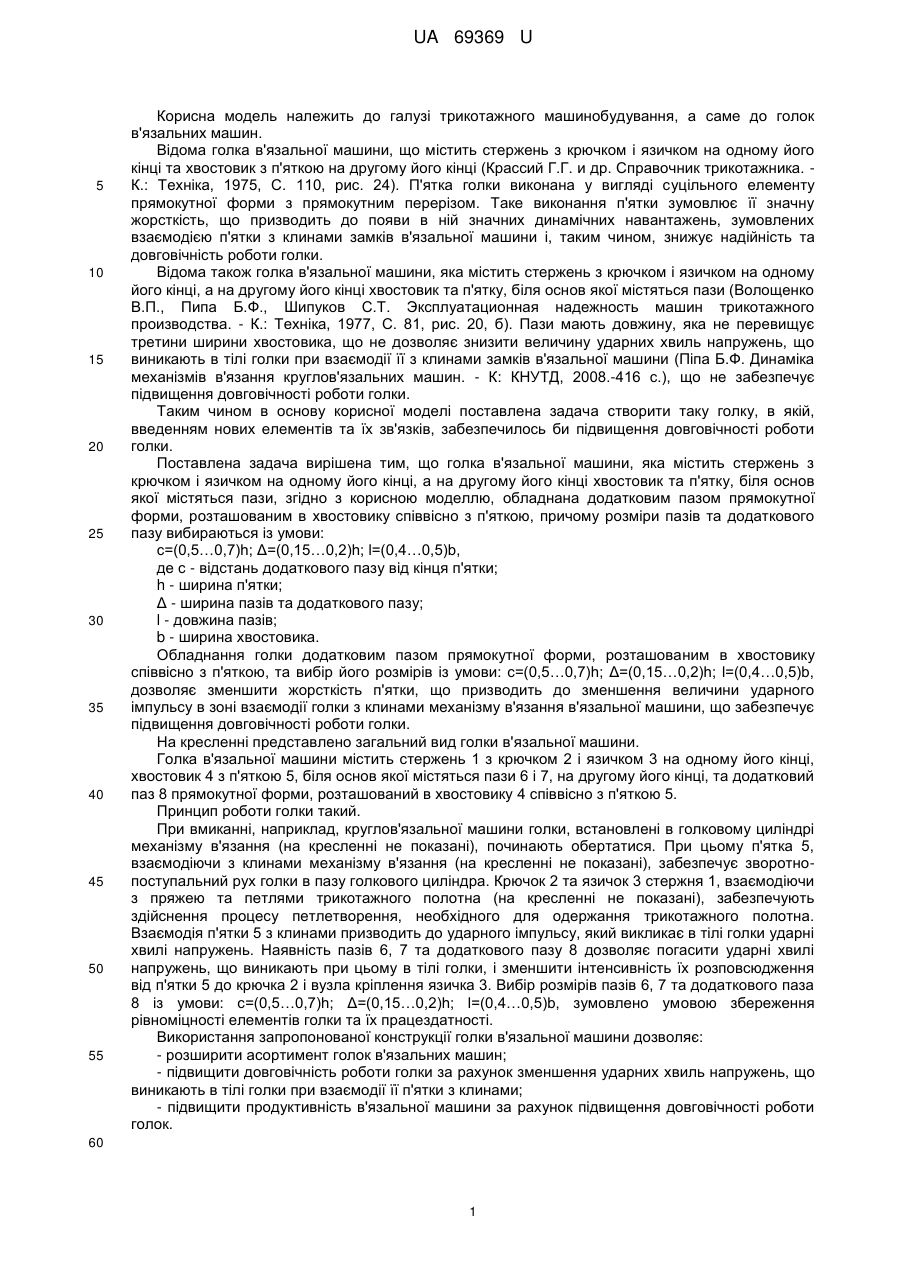

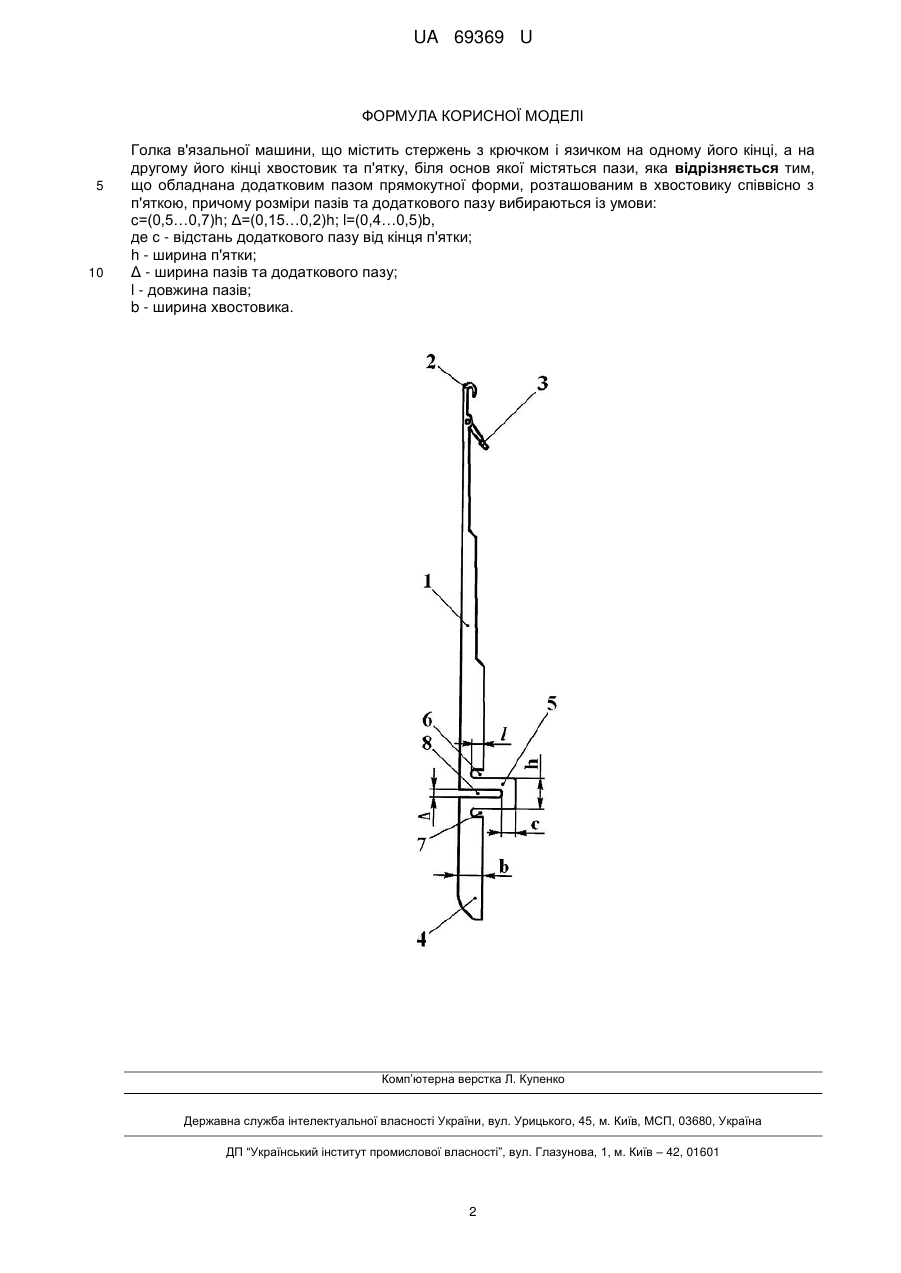

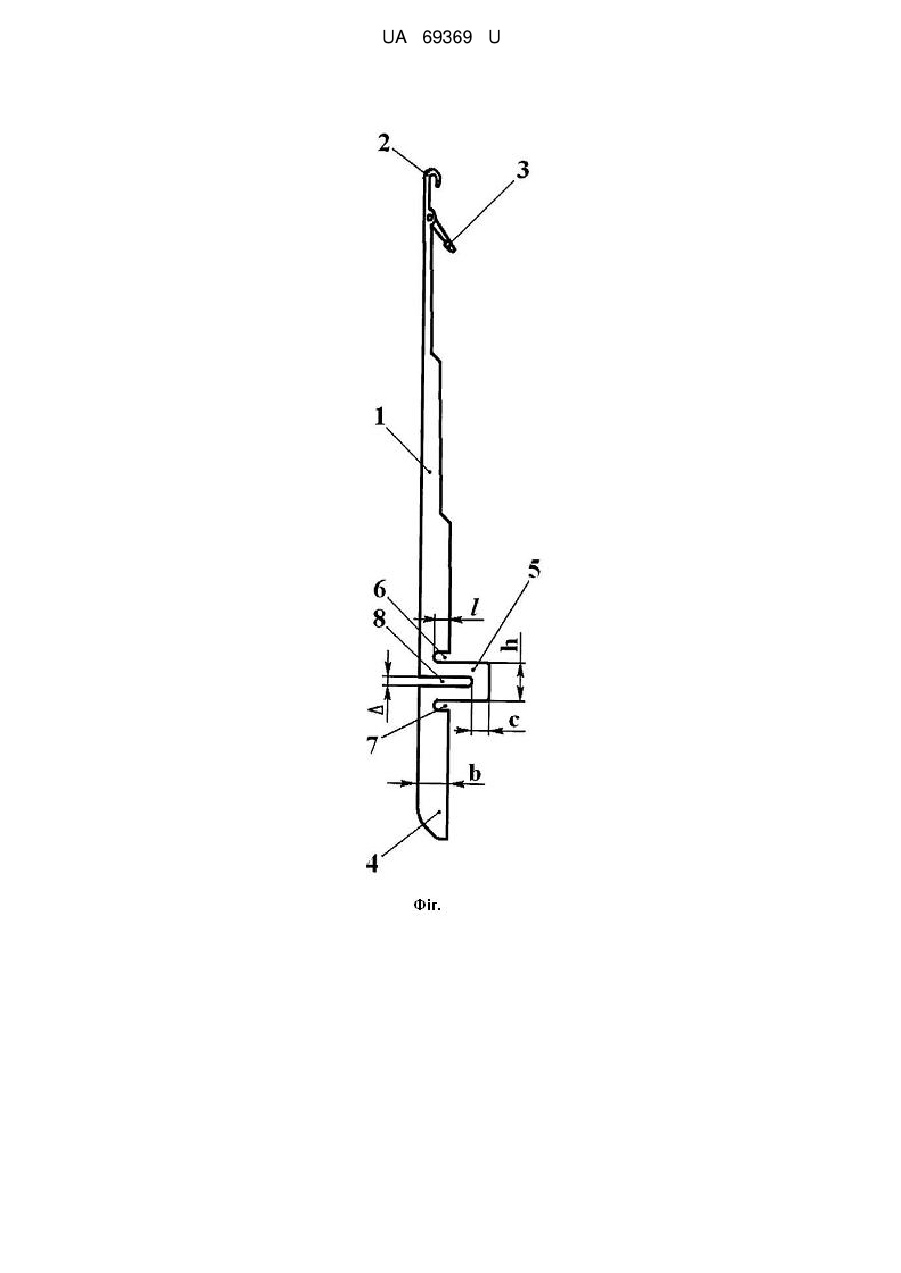

Реферат: UA 69369 U UA 69369 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі трикотажного машинобудування, а саме до голок в'язальних машин. Відома голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці (Крассий Г.Г. и др. Справочник трикотажника. К.: Техніка, 1975, С. 110, рис. 24). П'ятка голки виконана у вигляді суцільного елементу прямокутної форми з прямокутним перерізом. Таке виконання п'ятки зумовлює її значну жорсткість, що призводить до появи в ній значних динамічних навантажень, зумовлених взаємодією п'ятки з клинами замків в'язальної машини і, таким чином, знижує надійність та довговічність роботи голки. Відома також голка в'язальної машини, яка містить стержень з крючком і язичком на одному його кінці, а на другому його кінці хвостовик та п'ятку, біля основ якої містяться пази (Волощенко В.П., Пипа Б.Ф., Шипуков С.Т. Эксплуатационная надежность машин трикотажного производства. - К.: Техніка, 1977, С. 81, рис. 20, б). Пази мають довжину, яка не перевищує третини ширини хвостовика, що не дозволяє знизити величину ударних хвиль напружень, що виникають в тілі голки при взаємодії її з клинами замків в'язальної машини (Піпа Б.Ф. Динаміка механізмів в'язання круглов'язальних машин. - К: КНУТД, 2008.-416 с.), що не забезпечує підвищення довговічності роботи голки. Таким чином в основу корисної моделі поставлена задача створити таку голку, в якій, введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи голки. Поставлена задача вирішена тим, що голка в'язальної машини, яка містить стержень з крючком і язичком на одному його кінці, а на другому його кінці хвостовик та п'ятку, біля основ якої містяться пази, згідно з корисною моделлю, обладнана додатковим пазом прямокутної форми, розташованим в хвостовику співвісно з п'яткою, причому розміри пазів та додаткового пазу вибираються із умови: c=(0,5…0,7)h; Δ=(0,15…0,2)h; l=(0,4…0,5)b, де с - відстань додаткового пазу від кінця п'ятки; h - ширина п'ятки; Δ - ширина пазів та додаткового пазу; l - довжина пазів; b - ширина хвостовика. Обладнання голки додатковим пазом прямокутної форми, розташованим в хвостовику співвісно з п'яткою, та вибір його розмірів із умови: c=(0,5…0,7)h; Δ=(0,15…0,2)h; l=(0,4…0,5)b, дозволяє зменшити жорсткість п'ятки, що призводить до зменшення величини ударного імпульсу в зоні взаємодії голки з клинами механізму в'язання в'язальної машини, що забезпечує підвищення довговічності роботи голки. На кресленні представлено загальний вид голки в'язальної машини. Голка в'язальної машини містить стержень 1 з крючком 2 і язичком 3 на одному його кінці, хвостовик 4 з п'яткою 5, біля основ якої містяться пази 6 і 7, на другому його кінці, та додатковий паз 8 прямокутної форми, розташований в хвостовику 4 співвісно з п'яткою 5. Принцип роботи голки такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому п'ятка 5, взаємодіючи з клинами механізму в'язання (на кресленні не показані), забезпечує зворотнопоступальний рух голки в пазу голкового циліндра. Крючок 2 та язичок 3 стержня 1, взаємодіючи з пряжею та петлями трикотажного полотна (на кресленні не показані), забезпечують здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Взаємодія п'ятки 5 з клинами призводить до ударного імпульсу, який викликає в тілі голки ударні хвилі напружень. Наявність пазів 6, 7 та додаткового пазу 8 дозволяє погасити ударні хвилі напружень, що виникають при цьому в тілі голки, і зменшити інтенсивність їх розповсюдження від п'ятки 5 до крючка 2 і вузла кріплення язичка 3. Вибір розмірів пазів 6, 7 та додаткового паза 8 із умови: c=(0,5…0,7)h; Δ=(0,15…0,2)h; l=(0,4…0,5)b, зумовлено умовою збереження рівноміцності елементів голки та їх працездатності. Використання запропонованої конструкції голки в'язальної машини дозволяє: - розширити асортимент голок в'язальних машин; - підвищити довговічність роботи голки за рахунок зменшення ударних хвиль напружень, що виникають в тілі голки при взаємодії її п'ятки з клинами; - підвищити продуктивність в'язальної машини за рахунок підвищення довговічності роботи голок. 60 1 UA 69369 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці, а на другому його кінці хвостовик та п'ятку, біля основ якої містяться пази, яка відрізняється тим, що обладнана додатковим пазом прямокутної форми, розташованим в хвостовику співвісно з п'яткою, причому розміри пазів та додаткового пазу вибираються із умови: c=(0,5…0,7)h; Δ=(0,15…0,2)h; l=(0,4…0,5)b, де с - відстань додаткового пазу від кінця п'ятки; h - ширина п'ятки; Δ - ширина пазів та додаткового пазу; l - довжина пазів; b - ширина хвостовика. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
