Пристрій для повороту стосу аркушевого матеріалу

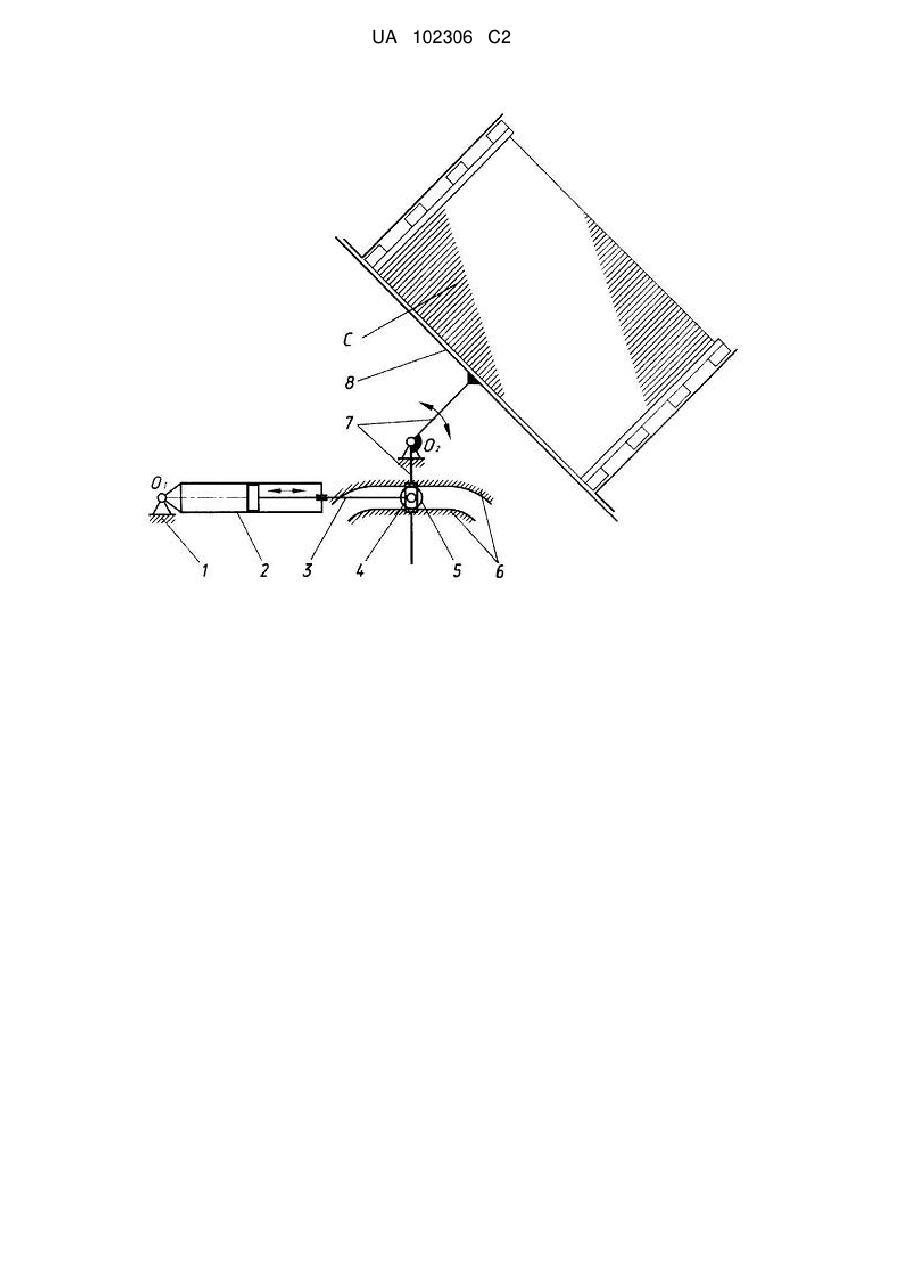

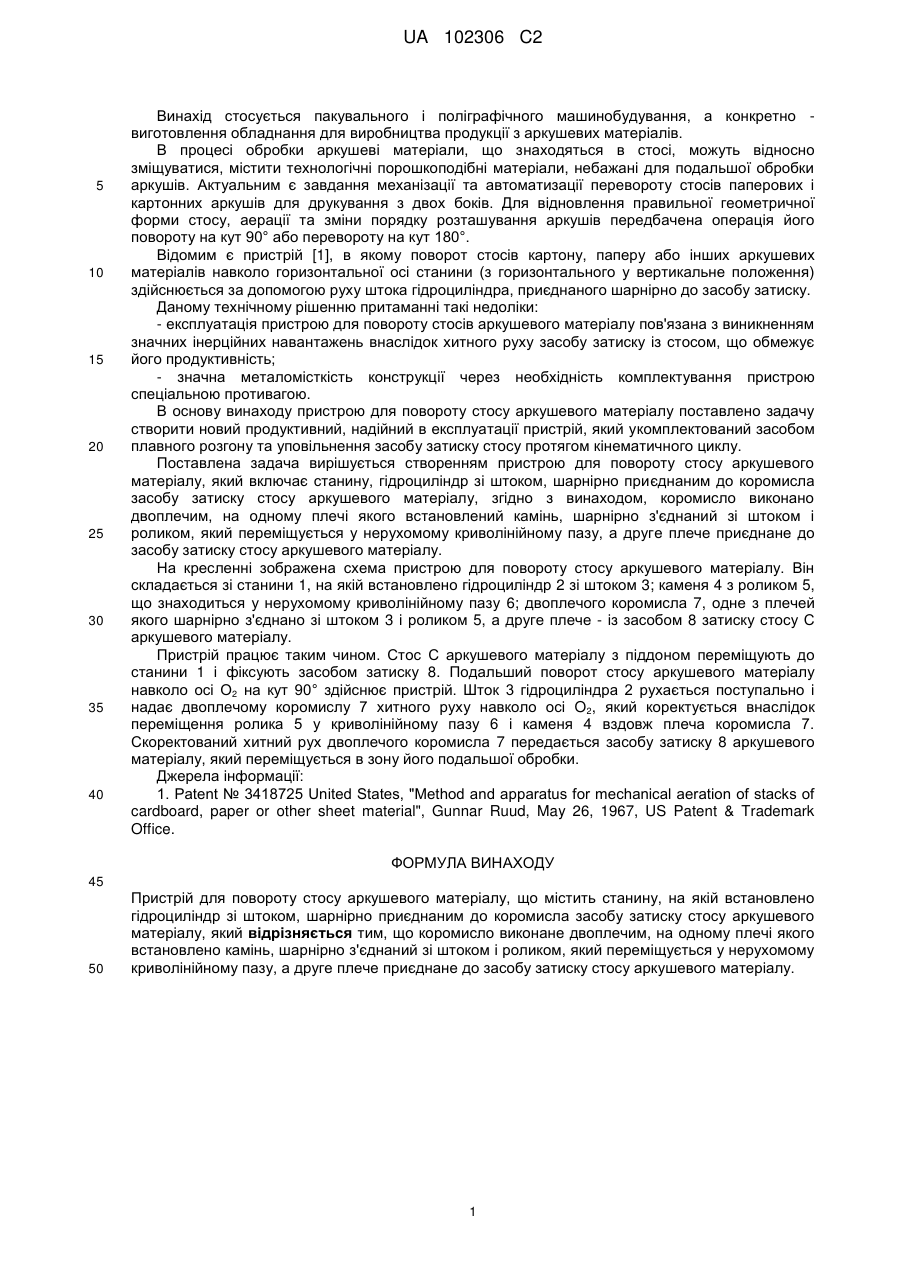

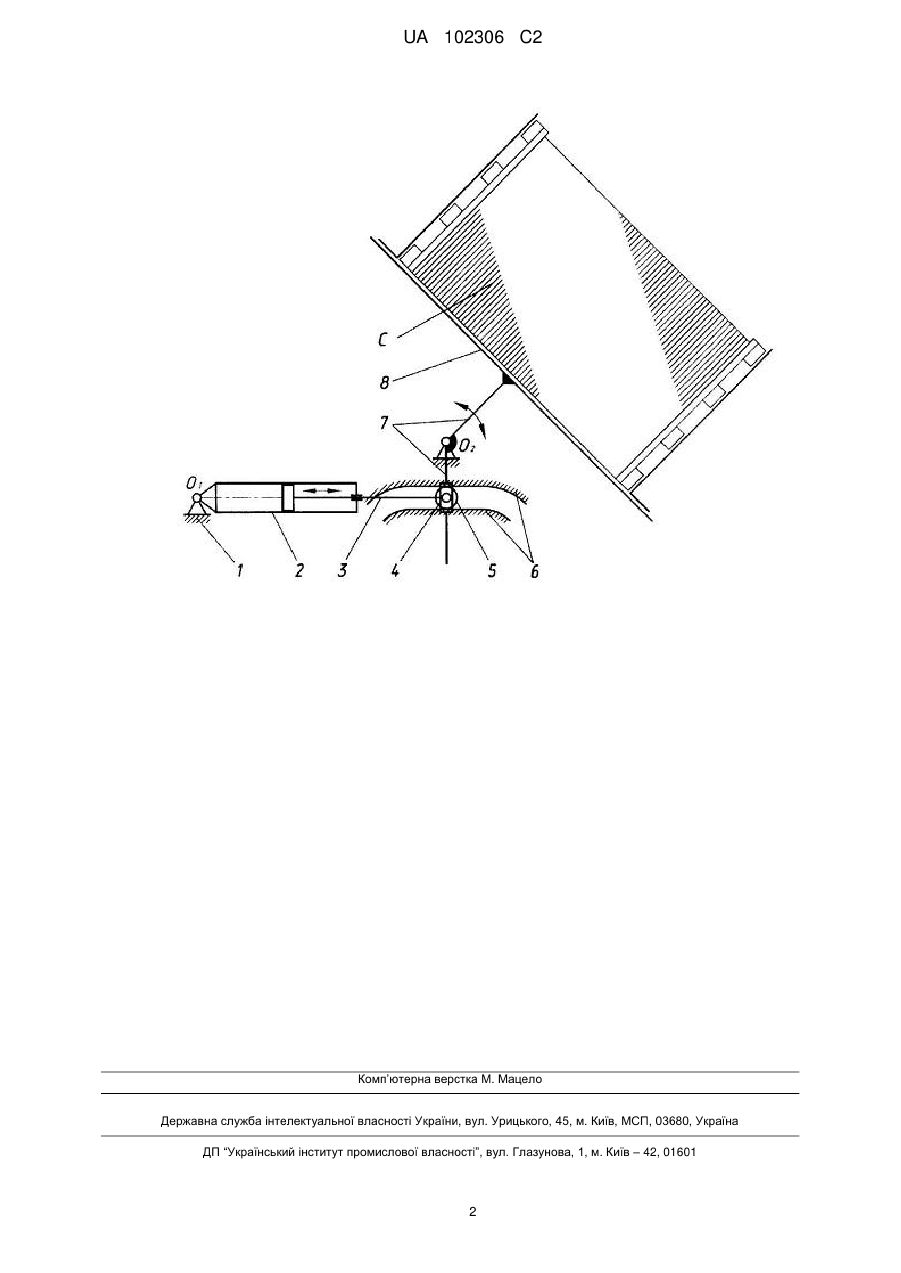

Реферат: Винахід призначений для впровадження на підприємствах, які спеціалізуються на виробництві продукції з аркушевих матеріалів. Пристрій для повороту стосу аркушевого матеріалу містить станину, на якій встановлено гідроциліндр зі штоком, шарнірно приєднаним до коромисла засобу затиску стосу аркушевого матеріалу. Коромисло виконане двоплечим, на одному плечі якого встановлено камінь, шарнірно з'єднаний зі штоком і роликом, який переміщується у нерухомому криволінійному пазу, а друге плече приєднане до засобу затиску стосу аркушевого матеріалу. Винахід дозволяє зменшити інерційні навантаження, матеріалоємність устаткування та підвищити надійність. UA 102306 C2 (12) UA 102306 C2 UA 102306 C2 5 10 15 20 25 30 35 40 Винахід стосується пакувального і поліграфічного машинобудування, а конкретно виготовлення обладнання для виробництва продукції з аркушевих матеріалів. В процесі обробки аркушеві матеріали, що знаходяться в стосі, можуть відносно зміщуватися, містити технологічні порошкоподібні матеріали, небажані для подальшої обробки аркушів. Актуальним є завдання механізації та автоматизації перевороту стосів паперових і картонних аркушів для друкування з двох боків. Для відновлення правильної геометричної форми стосу, аерації та зміни порядку розташування аркушів передбачена операція його повороту на кут 90° або перевороту на кут 180°. Відомим є пристрій [1], в якому поворот стосів картону, паперу або інших аркушевих матеріалів навколо горизонтальної осі станини (з горизонтального у вертикальне положення) здійснюється за допомогою руху штока гідроциліндра, приєднаного шарнірно до засобу затиску. Даному технічному рішенню притаманні такі недоліки: - експлуатація пристрою для повороту стосів аркушевого матеріалу пов'язана з виникненням значних інерційних навантажень внаслідок хитного руху засобу затиску із стосом, що обмежує його продуктивність; - значна металомісткість конструкції через необхідність комплектування пристрою спеціальною противагою. В основу винаходу пристрою для повороту стосу аркушевого матеріалу поставлено задачу створити новий продуктивний, надійний в експлуатації пристрій, який укомплектований засобом плавного розгону та уповільнення засобу затиску стосу протягом кінематичного циклу. Поставлена задача вирішується створенням пристрою для повороту стосу аркушевого матеріалу, який включає станину, гідроциліндр зі штоком, шарнірно приєднаним до коромисла засобу затиску стосу аркушевого матеріалу, згідно з винаходом, коромисло виконано двоплечим, на одному плечі якого встановлений камінь, шарнірно з'єднаний зі штоком і роликом, який переміщується у нерухомому криволінійному пазу, а друге плече приєднане до засобу затиску стосу аркушевого матеріалу. На кресленні зображена схема пристрою для повороту стосу аркушевого матеріалу. Він складається зі станини 1, на якій встановлено гідроциліндр 2 зі штоком 3; каменя 4 з роликом 5, що знаходиться у нерухомому криволінійному пазу 6; двоплечого коромисла 7, одне з плечей якого шарнірно з'єднано зі штоком 3 і роликом 5, а друге плече - із засобом 8 затиску стосу С аркушевого матеріалу. Пристрій працює таким чином. Стос С аркушевого матеріалу з піддоном переміщують до станини 1 і фіксують засобом затиску 8. Подальший поворот стосу аркушевого матеріалу навколо осі О2 на кут 90° здійснює пристрій. Шток 3 гідроциліндра 2 рухається поступально і надає двоплечому коромислу 7 хитного руху навколо осі O2, який коректується внаслідок переміщення ролика 5 у криволінійному пазу 6 і каменя 4 вздовж плеча коромисла 7. Скоректований хитний рух двоплечого коромисла 7 передається засобу затиску 8 аркушевого матеріалу, який переміщується в зону його подальшої обробки. Джерела інформації: 1. Patent № 3418725 United States, "Method and apparatus for mechanical aeration of stacks of cardboard, paper or other sheet material", Gunnar Ruud, May 26, 1967, US Patent & Trademark Office. ФОРМУЛА ВИНАХОДУ 45 50 Пристрій для повороту стосу аркушевого матеріалу, що містить станину, на якій встановлено гідроциліндр зі штоком, шарнірно приєднаним до коромисла засобу затиску стосу аркушевого матеріалу, який відрізняється тим, що коромисло виконане двоплечим, на одному плечі якого встановлено камінь, шарнірно з'єднаний зі штоком і роликом, який переміщується у нерухомому криволінійному пазу, а друге плече приєднане до засобу затиску стосу аркушевого матеріалу. 1 UA 102306 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
