Голка в’язальної машини

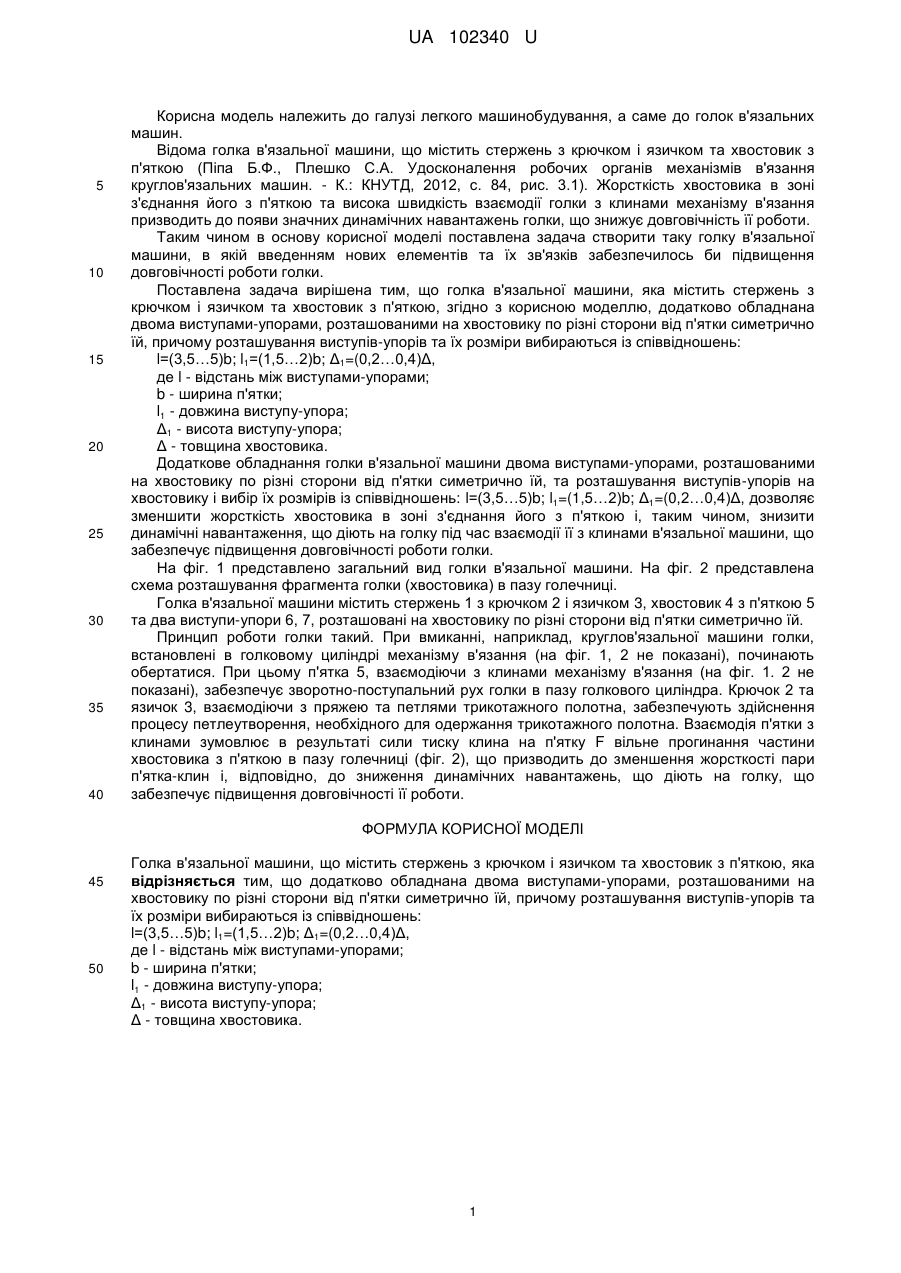

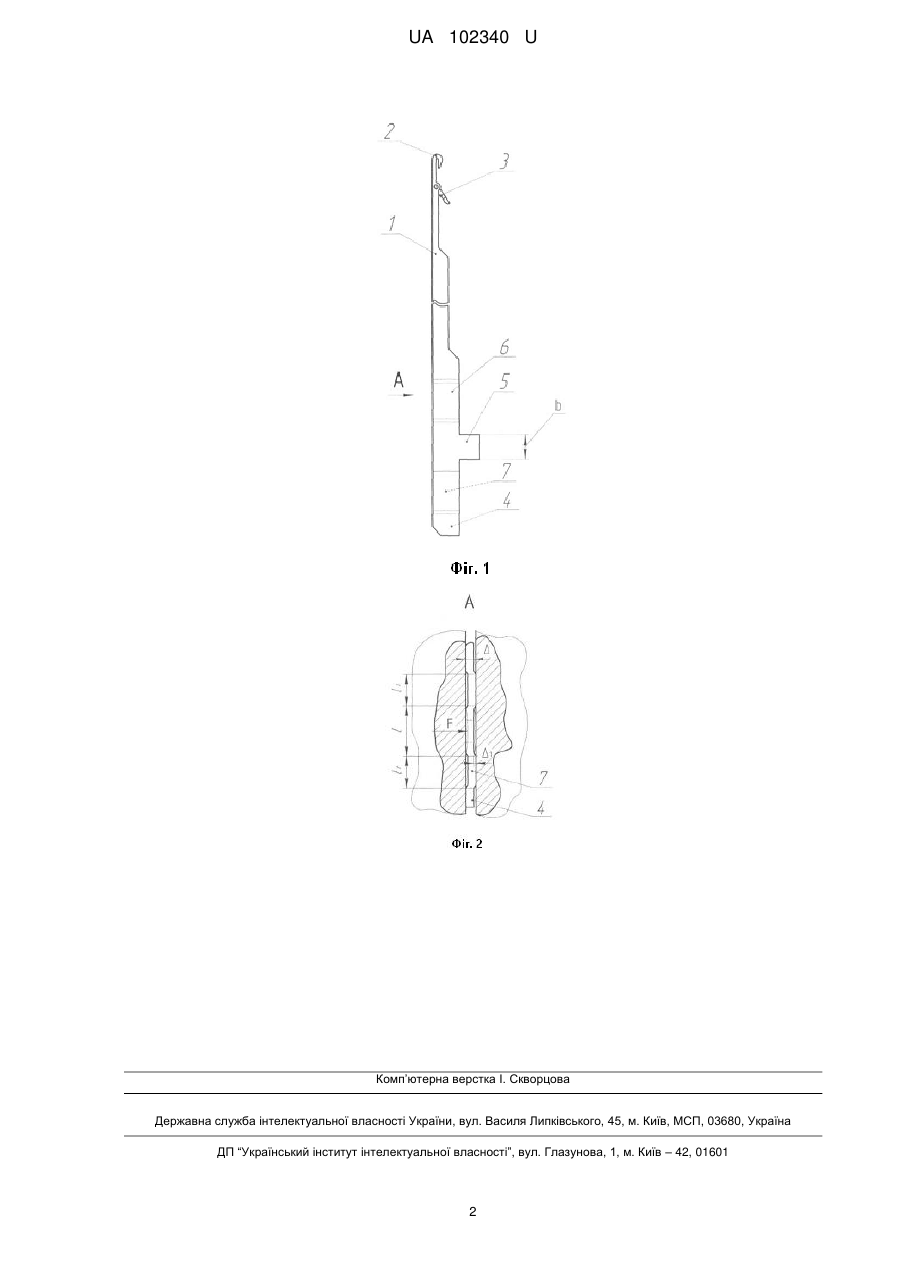

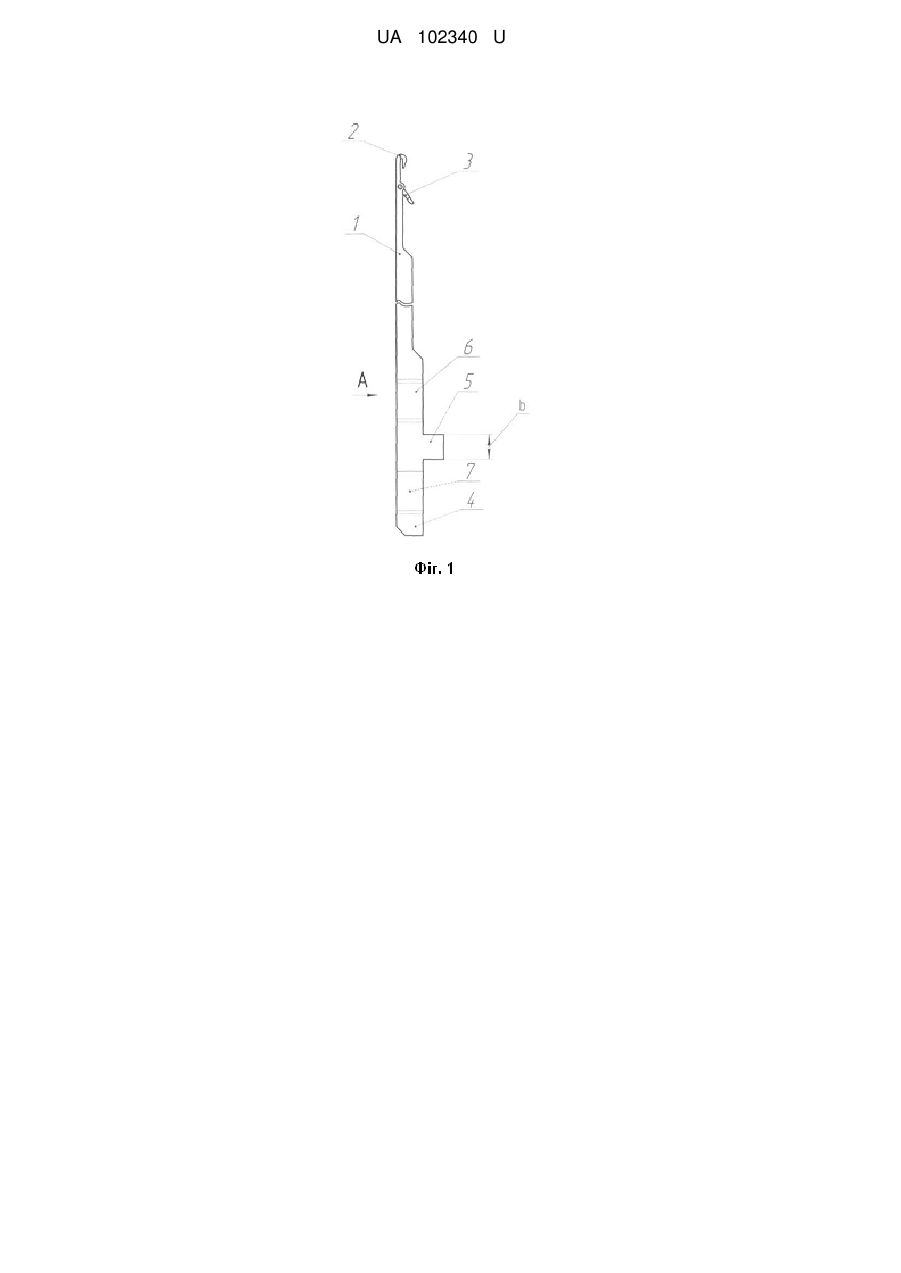

Реферат: Голка в'язальної машини містить стержень з крючком і язичком та хвостовик з п'яткою, крім того, додатково обладнана двома виступами-упорами, розташованими на хвостовику по різні сторони від п'ятки симетрично їй, причому розташування виступів-упорів та їх розміри вибираються із співвідношень: l=(3,5…5)b; l1=(1,5…2)b; Δ1=(0,2…0,4)Δ, де l - відстань між виступами-упорами; b - ширина п'ятки; l1 - довжина виступу-упора; Δ1 - висота виступу-упора; Δ - товщина хвостовика. UA 102340 U (54) ГОЛКА В'ЯЗАЛЬНОЇ МАШИНИ UA 102340 U UA 102340 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі легкого машинобудування, а саме до голок в'язальних машин. Відома голка в'язальної машини, що містить стержень з крючком і язичком та хвостовик з п'яткою (Піпа Б.Ф., Плешко С.А. Удосконалення робочих органів механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2012, с. 84, рис. 3.1). Жорсткість хвостовика в зоні з'єднання його з п'яткою та висока швидкість взаємодії голки з клинами механізму в'язання призводить до появи значних динамічних навантажень голки, що знижує довговічність її роботи. Таким чином в основу корисної моделі поставлена задача створити таку голку в'язальної машини, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи голки. Поставлена задача вирішена тим, що голка в'язальної машини, яка містить стержень з крючком і язичком та хвостовик з п'яткою, згідно з корисною моделлю, додатково обладнана двома виступами-упорами, розташованими на хвостовику по різні сторони від п'ятки симетрично їй, причому розташування виступів-упорів та їх розміри вибираються із співвідношень: l=(3,5…5)b; l1=(1,5…2)b; Δ1=(0,2…0,4)Δ, де l - відстань між виступами-упорами; b - ширина п'ятки; l1 - довжина виступу-упора; Δ1 - висота виступу-упора; Δ - товщина хвостовика. Додаткове обладнання голки в'язальної машини двома виступами-упорами, розташованими на хвостовику по різні сторони від п'ятки симетрично їй, та розташування виступів-упорів на хвостовику і вибір їх розмірів із співвідношень: l=(3,5…5)b; l1=(1,5…2)b; Δ1=(0,2…0,4)Δ, дозволяє зменшити жорсткість хвостовика в зоні з'єднання його з п'яткою і, таким чином, знизити динамічні навантаження, що діють на голку під час взаємодії її з клинами в'язальної машини, що забезпечує підвищення довговічності роботи голки. На фіг. 1 представлено загальний вид голки в'язальної машини. На фіг. 2 представлена схема розташування фрагмента голки (хвостовика) в пазу голечниці. Голка в'язальної машини містить стержень 1 з крючком 2 і язичком 3, хвостовик 4 з п'яткою 5 та два виступи-упори 6, 7, розташовані на хвостовику по різні сторони від п'ятки симетрично їй. Принцип роботи голки такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на фіг. 1, 2 не показані), починають обертатися. При цьому п'ятка 5, взаємодіючи з клинами механізму в'язання (на фіг. 1. 2 не показані), забезпечує зворотно-поступальний рух голки в пазу голкового циліндра. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна, забезпечують здійснення процесу петлеутворення, необхідного для одержання трикотажного полотна. Взаємодія п'ятки з клинами зумовлює в результаті сили тиску клина на п'ятку F вільне прогинання частини хвостовика з п'яткою в пазу голечниці (фіг. 2), що призводить до зменшення жорсткості пари п'ятка-клин і, відповідно, до зниження динамічних навантажень, що діють на голку, що забезпечує підвищення довговічності її роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Голка в'язальної машини, що містить стержень з крючком і язичком та хвостовик з п'яткою, яка відрізняється тим, що додатково обладнана двома виступами-упорами, розташованими на хвостовику по різні сторони від п'ятки симетрично їй, причому розташування виступів-упорів та їх розміри вибираються із співвідношень: l=(3,5…5)b; l1=(1,5…2)b; Δ1=(0,2…0,4)Δ, де l - відстань між виступами-упорами; b - ширина п'ятки; l1 - довжина виступу-упора; Δ1 - висота виступу-упора; Δ - товщина хвостовика. 1 UA 102340 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
