Клин в’язальної машини

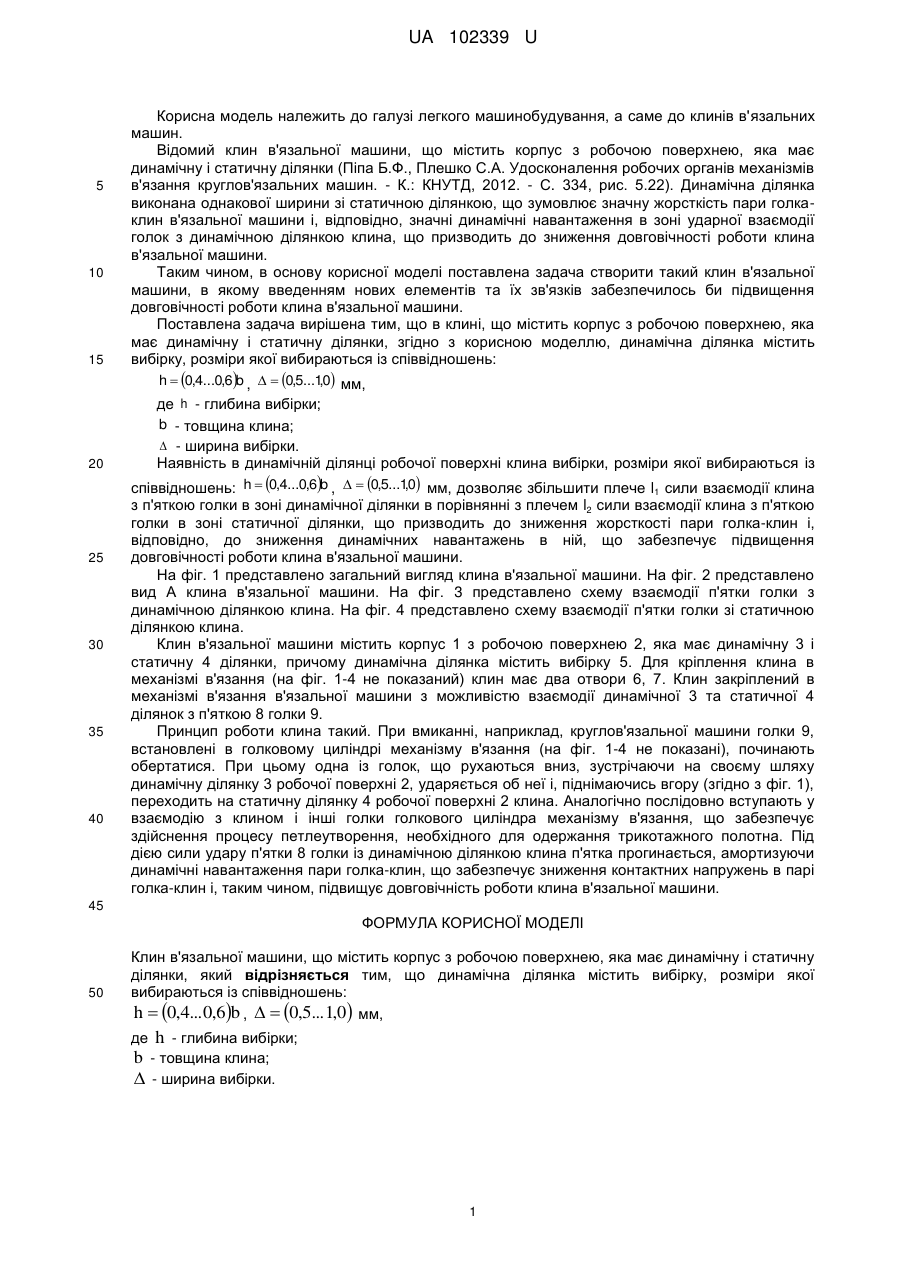

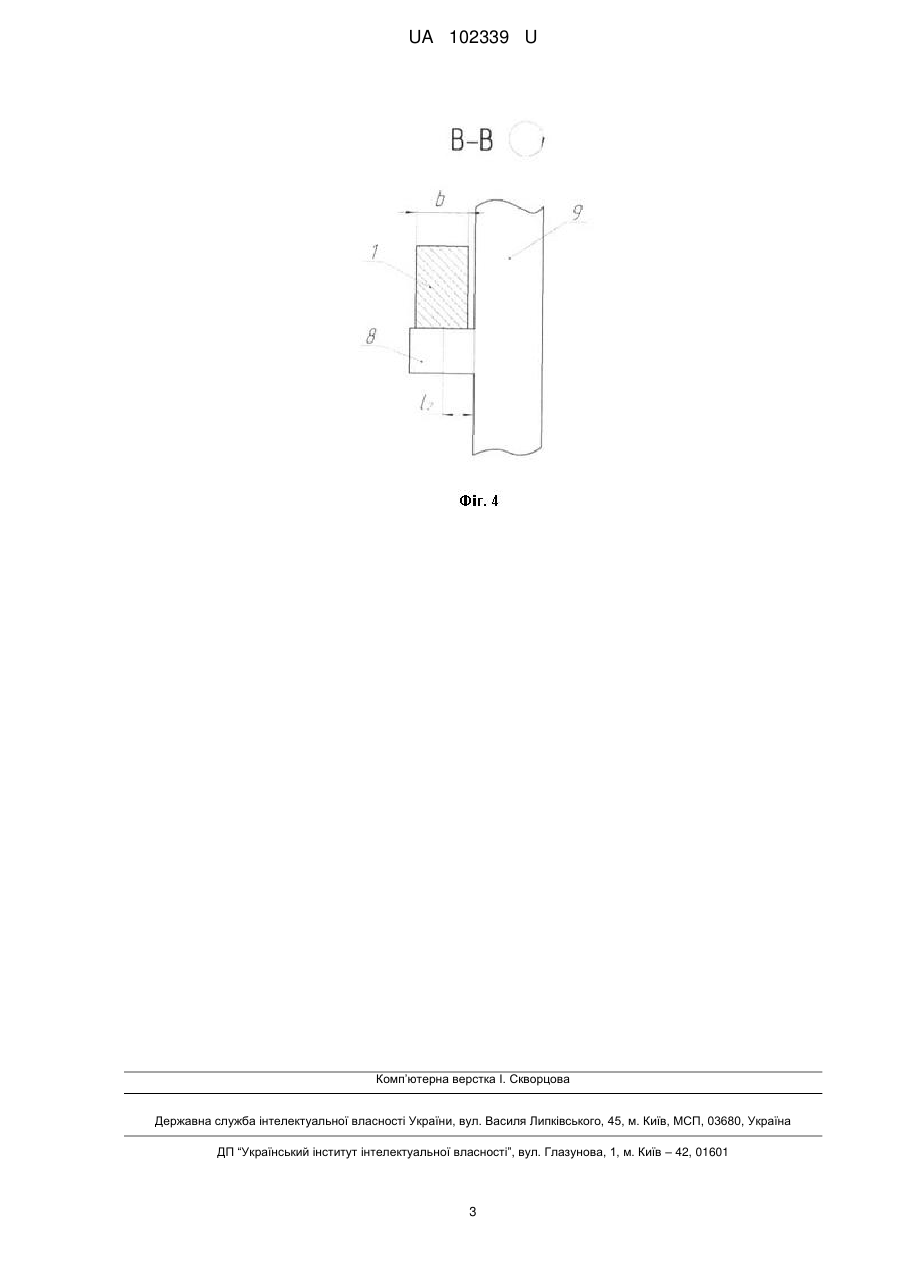

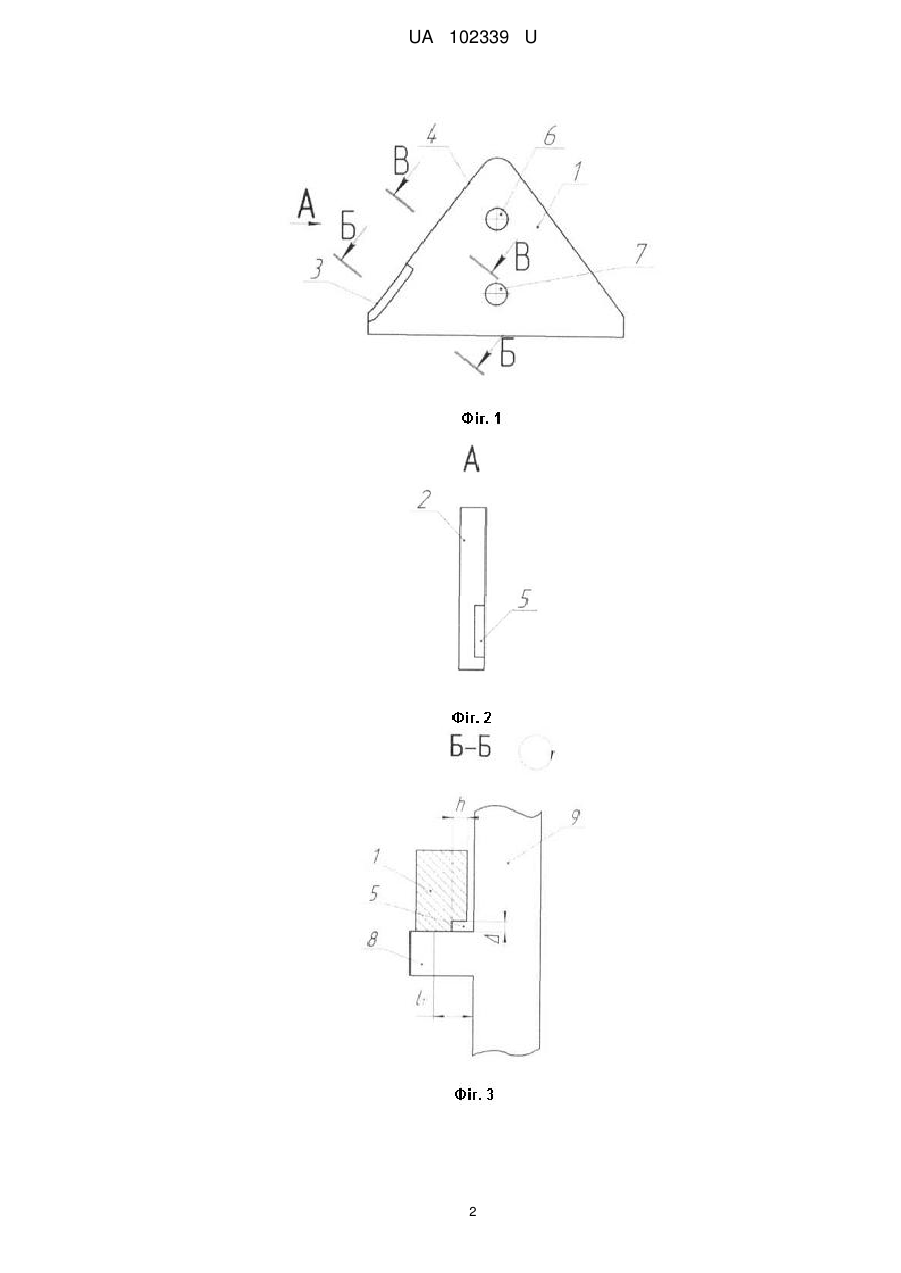

Реферат: Клин в'язальної машини, що містить корпус з робочою поверхнею, яка має динамічну і статичну ділянки, причому динамічна ділянка містить вибірку, розміри якої вибираються із співвідношень: h  0,4... 0,6b ,   0,5... 1,0 мм, де h - глибина вибірки; b - товщина клина;  - ширина вибірки. UA 102339 U (54) КЛИН В'ЯЗАЛЬНОЇ МАШИНИ UA 102339 U UA 102339 U 15 Корисна модель належить до галузі легкого машинобудування, а саме до клинів в'язальних машин. Відомий клин в'язальної машини, що містить корпус з робочою поверхнею, яка має динамічну і статичну ділянки (Піпа Б.Ф., Плешко С.А. Удосконалення робочих органів механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2012. - С. 334, рис. 5.22). Динамічна ділянка виконана однакової ширини зі статичною ділянкою, що зумовлює значну жорсткість пари голкаклин в'язальної машини і, відповідно, значні динамічні навантаження в зоні ударної взаємодії голок з динамічною ділянкою клина, що призводить до зниження довговічності роботи клина в'язальної машини. Таким чином, в основу корисної моделі поставлена задача створити такий клин в'язальної машини, в якому введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи клина в'язальної машини. Поставлена задача вирішена тим, що в клині, що містить корпус з робочою поверхнею, яка має динамічну і статичну ділянки, згідно з корисною моделлю, динамічна ділянка містить вибірку, розміри якої вибираються із співвідношень: 20 Наявність в динамічній ділянці робочої поверхні клина вибірки, розміри якої вибираються із 5 10 25 30 35 40 h  0,4...0,6b ,   0,5...10 мм, , де h - глибина вибірки; b - товщина клина;  - ширина вибірки. , співвідношень: h  0,4...0,6b ,   0,5...10 мм, дозволяє збільшити плече l1 сили взаємодії клина з п'яткою голки в зоні динамічної ділянки в порівнянні з плечем l2 сили взаємодії клина з п'яткою голки в зоні статичної ділянки, що призводить до зниження жорсткості пари голка-клин і, відповідно, до зниження динамічних навантажень в ній, що забезпечує підвищення довговічності роботи клина в'язальної машини. На фіг. 1 представлено загальний вигляд клина в'язальної машини. На фіг. 2 представлено вид А клина в'язальної машини. На фіг. 3 представлено схему взаємодії п'ятки голки з динамічною ділянкою клина. На фіг. 4 представлено схему взаємодії п'ятки голки зі статичною ділянкою клина. Клин в'язальної машини містить корпус 1 з робочою поверхнею 2, яка має динамічну 3 і статичну 4 ділянки, причому динамічна ділянка містить вибірку 5. Для кріплення клина в механізмі в'язання (на фіг. 1-4 не показаний) клин має два отвори 6, 7. Клин закріплений в механізмі в'язання в'язальної машини з можливістю взаємодії динамічної 3 та статичної 4 ділянок з п'яткою 8 голки 9. Принцип роботи клина такий. При вмиканні, наприклад, круглов'язальної машини голки 9, встановлені в голковому циліндрі механізму в'язання (на фіг. 1-4 не показані), починають обертатися. При цьому одна із голок, що рухаються вниз, зустрічаючи на своєму шляху динамічну ділянку 3 робочої поверхні 2, ударяється об неї і, піднімаючись вгору (згідно з фіг. 1), переходить на статичну ділянку 4 робочої поверхні 2 клина. Аналогічно послідовно вступають у взаємодію з клином і інші голки голкового циліндра механізму в'язання, що забезпечує здійснення процесу петлеутворення, необхідного для одержання трикотажного полотна. Під дією сили удару п'ятки 8 голки із динамічною ділянкою клина п'ятка прогинається, амортизуючи динамічні навантаження пари голка-клин, що забезпечує зниження контактних напружень в парі голка-клин і, таким чином, підвищує довговічність роботи клина в'язальної машини. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Клин в'язальної машини, що містить корпус з робочою поверхнею, яка має динамічну і статичну ділянки, який відрізняється тим, що динамічна ділянка містить вибірку, розміри якої вибираються із співвідношень: h  0,4... 0,6b ,   0,5... 1,0 мм, де h - глибина вибірки; b - товщина клина;  - ширина вибірки. 1 UA 102339 U 2 UA 102339 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
