Ефективний аеродинамічний стабілізатор реактивних снарядів

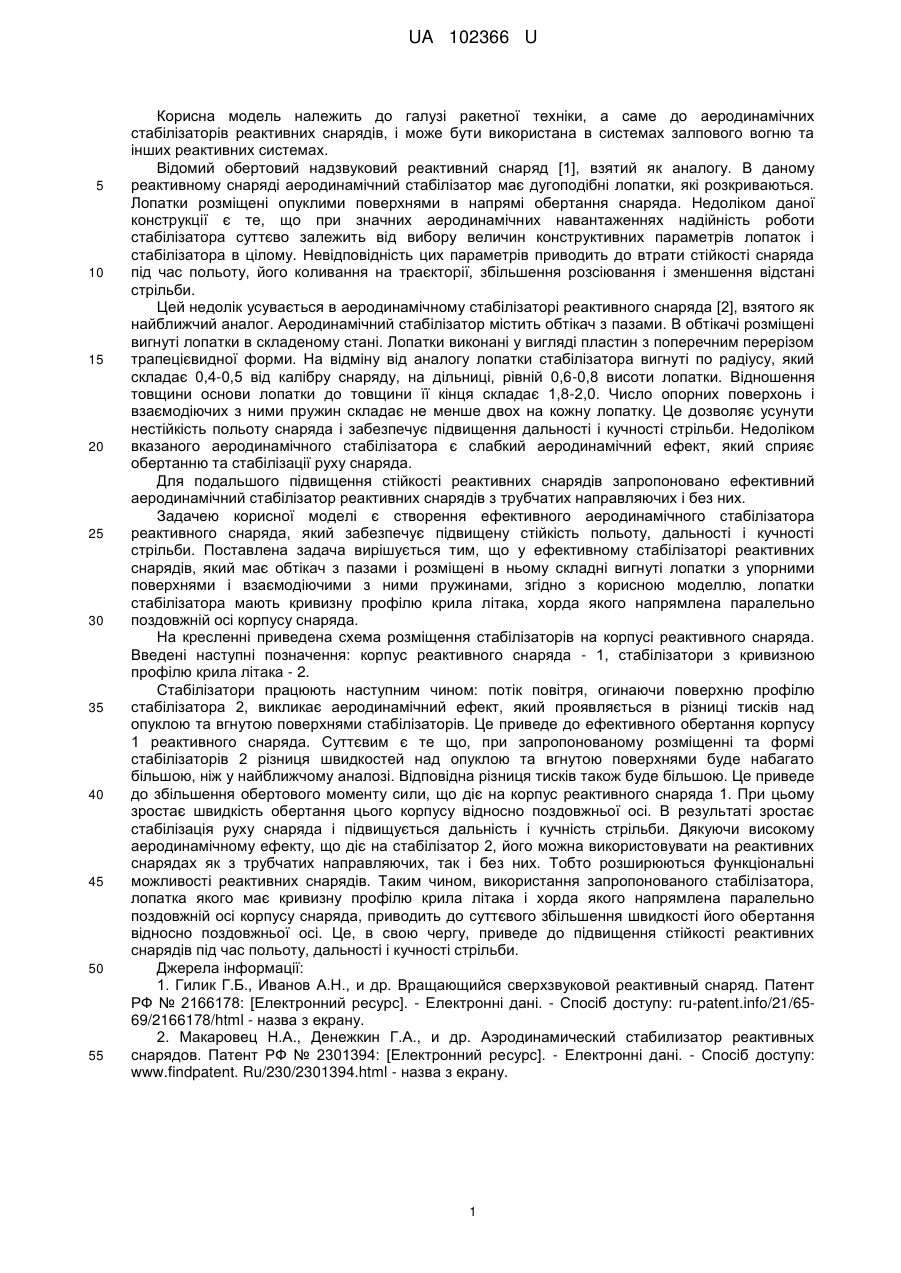

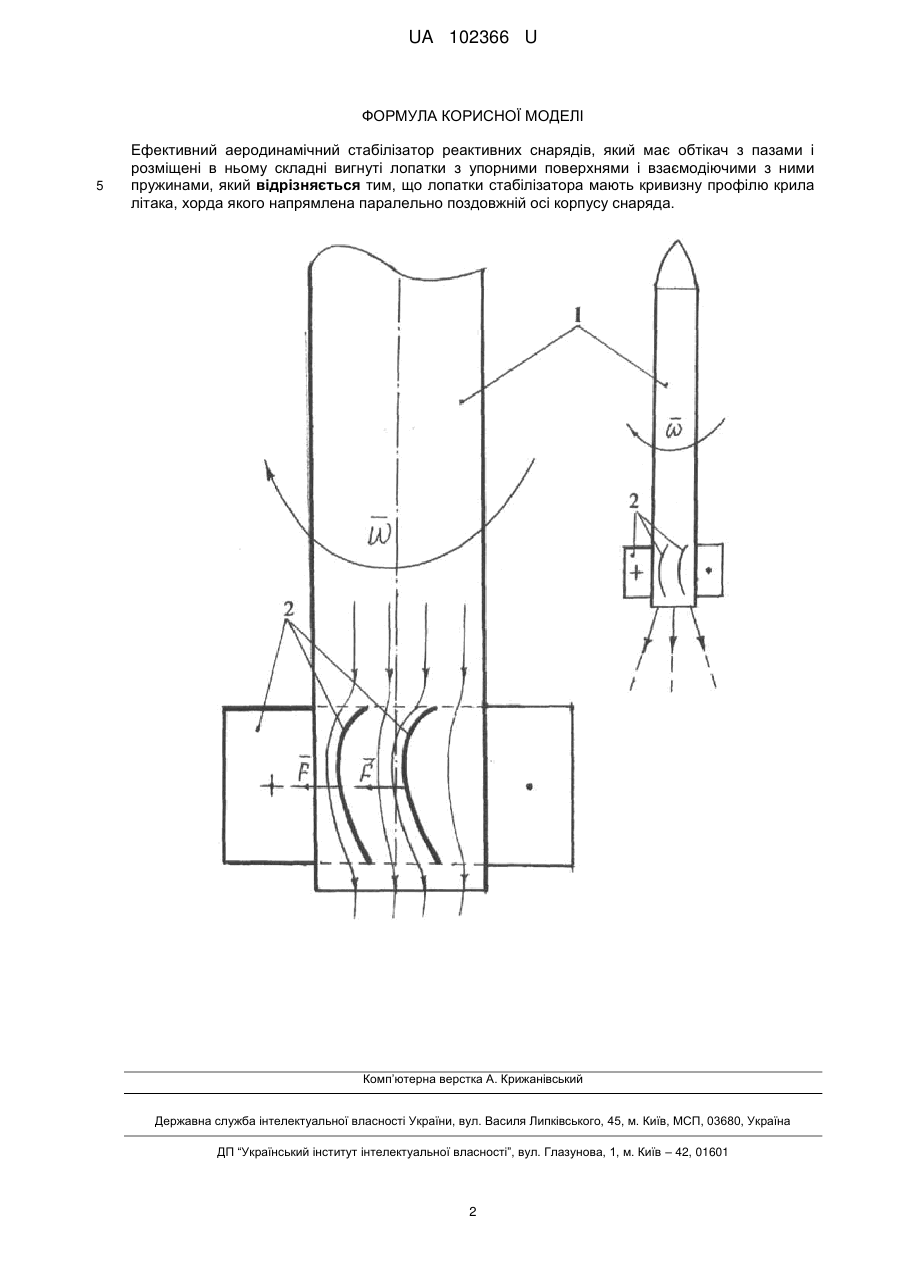

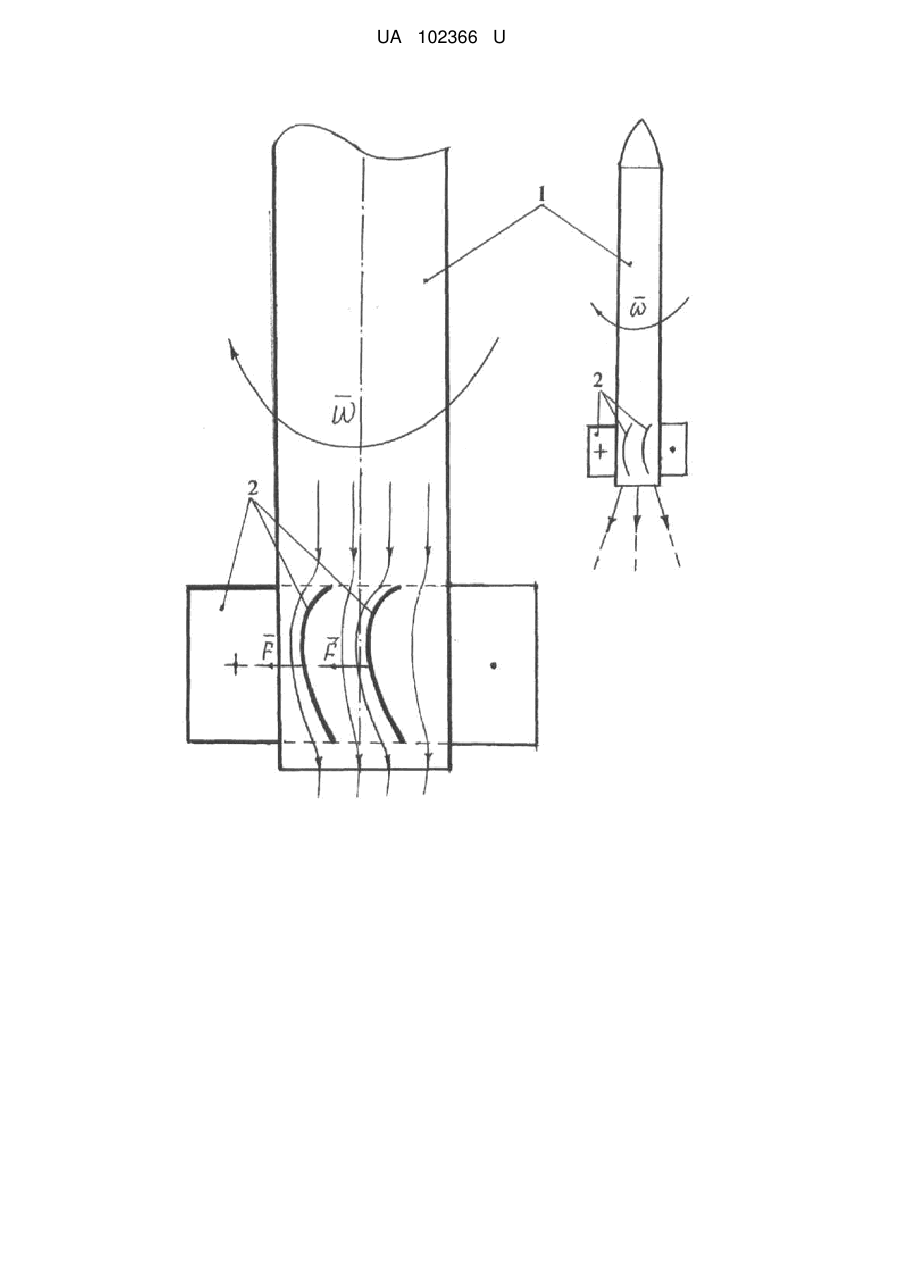

Реферат: UA 102366 U UA 102366 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі ракетної техніки, а саме до аеродинамічних стабілізаторів реактивних снарядів, і може бути використана в системах залпового вогню та інших реактивних системах. Відомий обертовий надзвуковий реактивний снаряд [1], взятий як аналогу. В даному реактивному снаряді аеродинамічний стабілізатор має дугоподібні лопатки, які розкриваються. Лопатки розміщені опуклими поверхнями в напрямі обертання снаряда. Недоліком даної конструкції є те, що при значних аеродинамічних навантаженнях надійність роботи стабілізатора суттєво залежить від вибору величин конструктивних параметрів лопаток і стабілізатора в цілому. Невідповідність цих параметрів приводить до втрати стійкості снаряда під час польоту, його коливання на траєкторії, збільшення розсіювання і зменшення відстані стрільби. Цей недолік усувається в аеродинамічному стабілізаторі реактивного снаряда [2], взятого як найближчий аналог. Аеродинамічний стабілізатор містить обтікач з пазами. В обтікачі розміщені вигнуті лопатки в складеному стані. Лопатки виконані у вигляді пластин з поперечним перерізом трапецієвидної форми. На відміну від аналогу лопатки стабілізатора вигнуті по радіусу, який складає 0,4-0,5 від калібру снаряду, на дільниці, рівній 0,6-0,8 висоти лопатки. Відношення товщини основи лопатки до товщини її кінця складає 1,8-2,0. Число опорних поверхонь і взаємодіючих з ними пружин складає не менше двох на кожну лопатку. Це дозволяє усунути нестійкість польоту снаряда і забезпечує підвищення дальності і кучності стрільби. Недоліком вказаного аеродинамічного стабілізатора є слабкий аеродинамічний ефект, який сприяє обертанню та стабілізації руху снаряда. Для подальшого підвищення стійкості реактивних снарядів запропоновано ефективний аеродинамічний стабілізатор реактивних снарядів з трубчатих направляючих і без них. Задачею корисної моделі є створення ефективного аеродинамічного стабілізатора реактивного снаряда, який забезпечує підвищену стійкість польоту, дальності і кучності стрільби. Поставлена задача вирішується тим, що у ефективному стабілізаторі реактивних снарядів, який має обтікач з пазами і розміщені в ньому складні вигнуті лопатки з упорними поверхнями і взаємодіючими з ними пружинами, згідно з корисною моделлю, лопатки стабілізатора мають кривизну профілю крила літака, хорда якого напрямлена паралельно поздовжній осі корпусу снаряда. На кресленні приведена схема розміщення стабілізаторів на корпусі реактивного снаряда. Введені наступні позначення: корпус реактивного снаряда - 1, стабілізатори з кривизною профілю крила літака - 2. Стабілізатори працюють наступним чином: потік повітря, огинаючи поверхню профілю стабілізатора 2, викликає аеродинамічний ефект, який проявляється в різниці тисків над опуклою та вгнутою поверхнями стабілізаторів. Це приведе до ефективного обертання корпусу 1 реактивного снаряда. Суттєвим є те що, при запропонованому розміщенні та формі стабілізаторів 2 різниця швидкостей над опуклою та вгнутою поверхнями буде набагато більшою, ніж у найближчому аналозі. Відповідна різниця тисків також буде більшою. Це приведе до збільшення обертового моменту сили, що діє на корпус реактивного снаряда 1. При цьому зростає швидкість обертання цього корпусу відносно поздовжньої осі. В результаті зростає стабілізація руху снаряда і підвищується дальність і кучність стрільби. Дякуючи високому аеродинамічному ефекту, що діє на стабілізатор 2, його можна використовувати на реактивних снарядах як з трубчатих направляючих, так і без них. Тобто розширюються функціональні можливості реактивних снарядів. Таким чином, використання запропонованого стабілізатора, лопатка якого має кривизну профілю крила літака і хорда якого напрямлена паралельно поздовжній осі корпусу снаряда, приводить до суттєвого збільшення швидкості його обертання відносно поздовжньої осі. Це, в свою чергу, приведе до підвищення стійкості реактивних снарядів під час польоту, дальності і кучності стрільби. Джерела інформації: 1. Гилик Г.Б., Иванов А.Н., и др. Вращающийся сверхзвуковой реактивный снаряд. Патент РФ № 2166178: [Електронний ресурс]. - Електронні дані. - Спосіб доступу: ru-patent.info/21/6569/2166178/html - назва з екрану. 2. Макаровец Н.А., Денежкин Г.А., и др. Аэродинамический стабилизатор реактивных снарядов. Патент РФ № 2301394: [Електронний ресурс]. - Електронні дані. - Спосіб доступу: www.findpatent. Ru/230/2301394.html - назва з екрану. 1 UA 102366 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Ефективний аеродинамічний стабілізатор реактивних снарядів, який має обтікач з пазами і розміщені в ньому складні вигнуті лопатки з упорними поверхнями і взаємодіючими з ними пружинами, який відрізняється тим, що лопатки стабілізатора мають кривизну профілю крила літака, хорда якого напрямлена паралельно поздовжній осі корпусу снаряда. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
