Вальцьовий льонобральний апарат

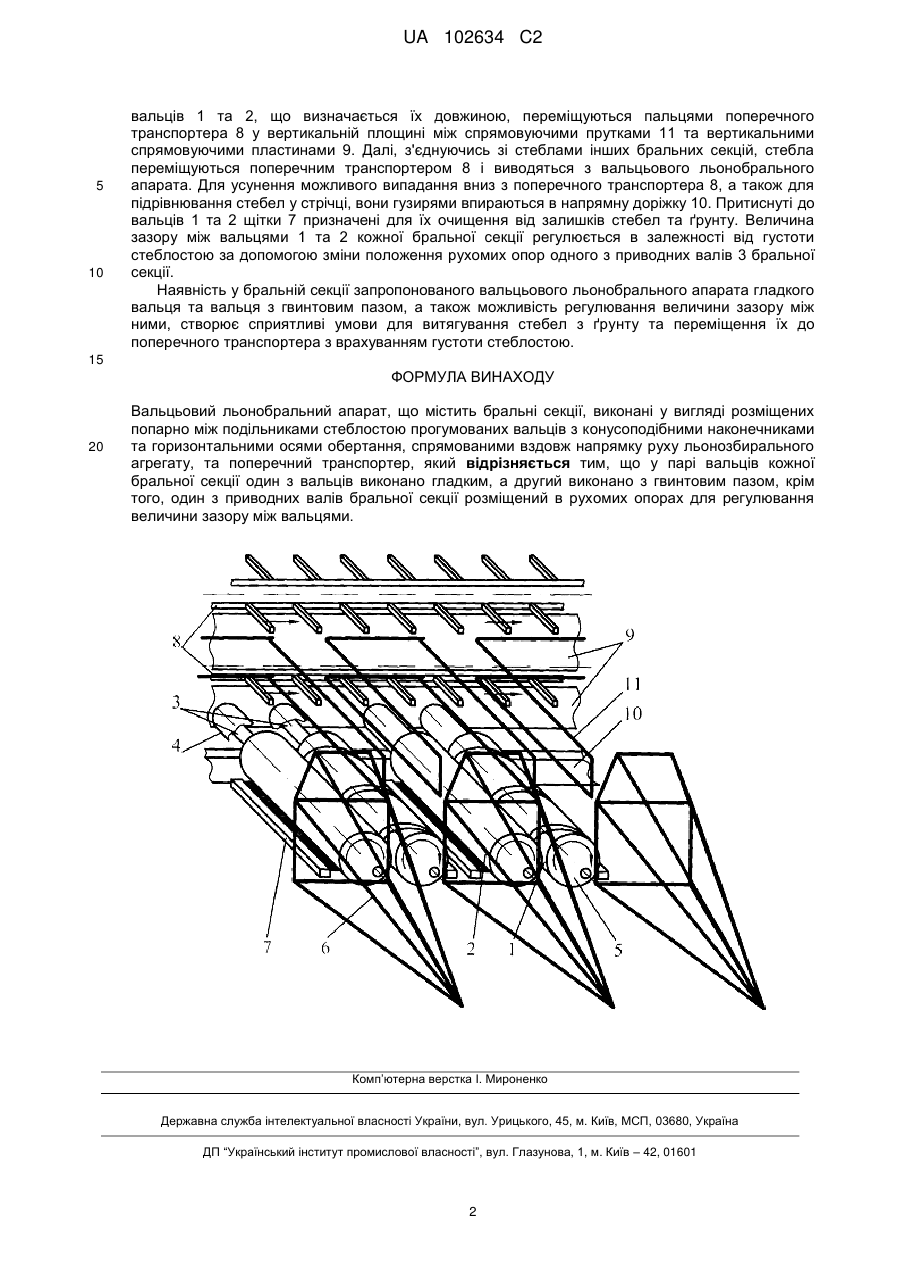

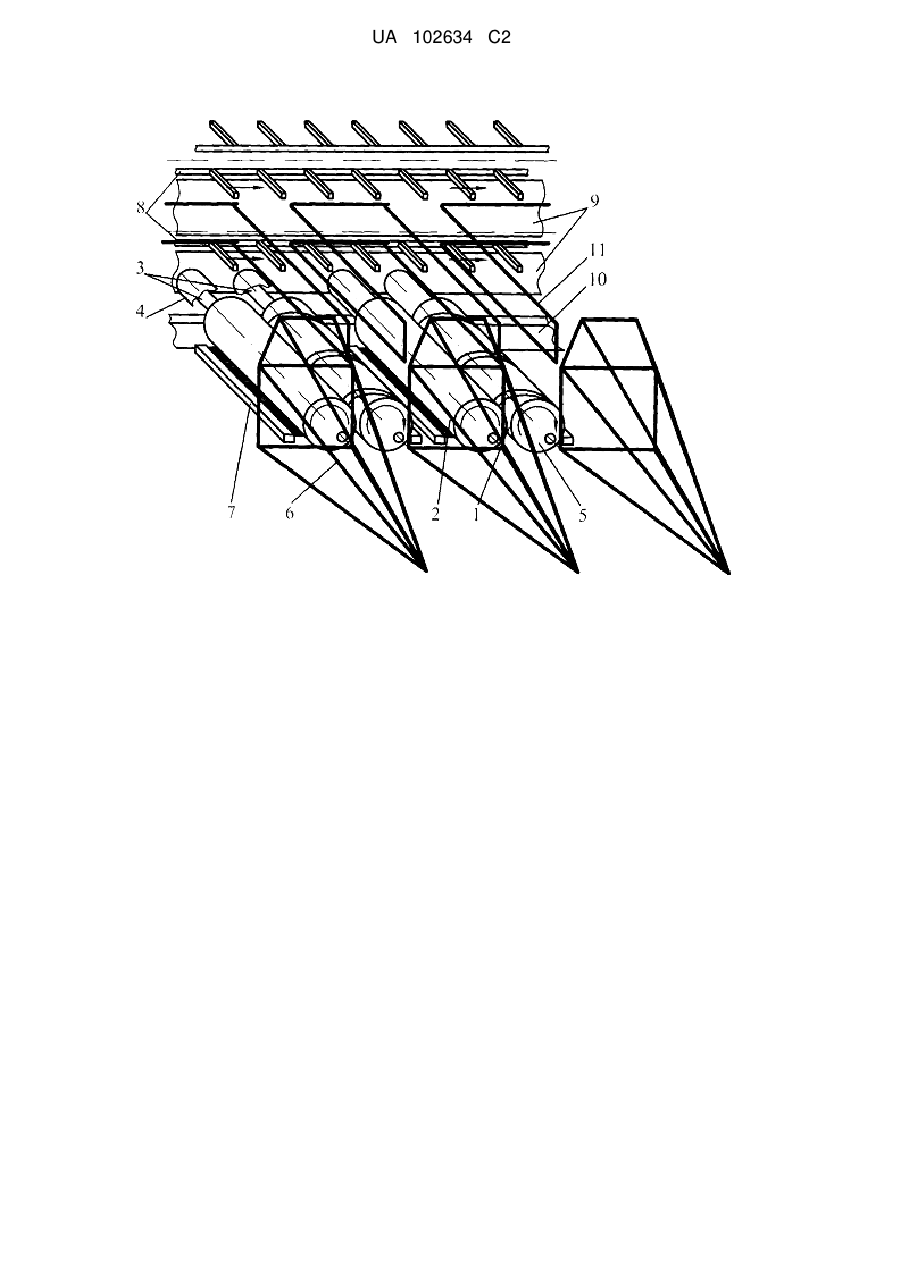

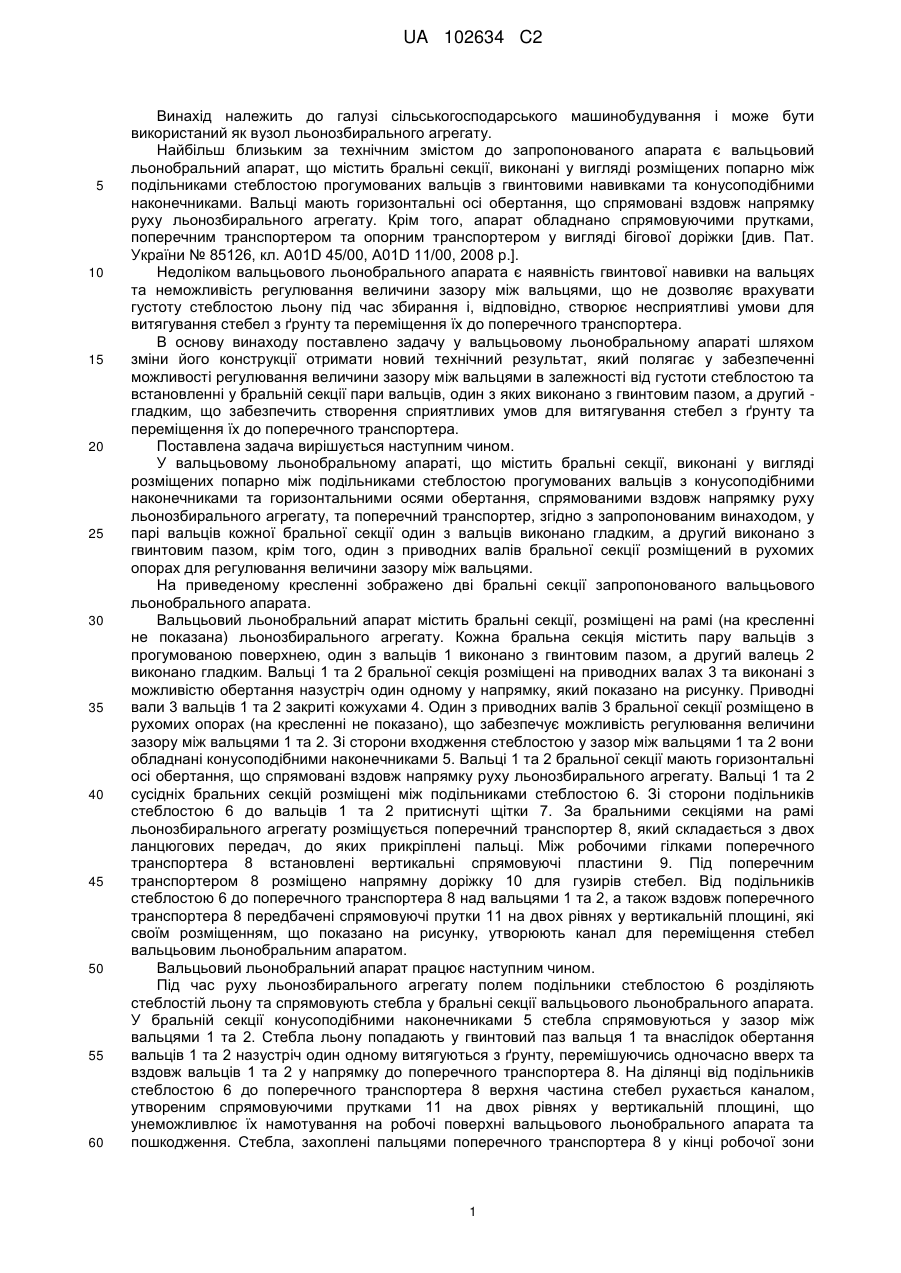

Реферат: Вальцьовий льонобральний апарат містить бральні секції, розміщені на рамі льонозбирального агрегату. Кожна бральна секція містить пару вальців з прогумованою поверхнею, один з яких виконано з гвинтовим пазом, а другий - гладким. Вальці бральної секція розміщені на приводних валах та виконані з можливістю обертання на зустріч один одному. Один з приводних валів бральної секції розміщено в рухомих опорах, що забезпечує можливість регулювання величини зазору між вальцями. Вальці сусідніх бральних секцій розміщені між подільниками стеблостою. За бральними секціями на рамі льонозбирального агрегату розміщується поперечний транспортер. Між робочими гілками поперечного транспортера встановлені вертикальні спрямовуючі пластини. Під поперечним транспортером розміщено напрямну доріжку для гузирів стебел. Від подільників стеблостою до поперечного транспортера над вальцями, а також вздовж поперечного транспортера передбачені спрямовуючі прутки на двох рівнях у вертикальній площині, які своїм розміщенням утворюють канал для переміщення стебел вальцьовим льонобральним апаратом. Наявність у бральній секції гладкого вальця та вальця з гвинтовим пазом, а також можливість регулювання величини зазору між ними, створює сприятливі умови для витягування стебел з ґрунту та переміщення їх до поперечного транспортера з врахуванням густоти стеблостою. UA 102634 C2 (12) UA 102634 C2 UA 102634 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі сільськогосподарського машинобудування і може бути використаний як вузол льонозбирального агрегату. Найбільш близьким за технічним змістом до запропонованого апарата є вальцьовий льонобральний апарат, що містить бральні секції, виконані у вигляді розміщених попарно між подільниками стеблостою прогумованих вальців з гвинтовими навивками та конусоподібними наконечниками. Вальці мають горизонтальні осі обертання, що спрямовані вздовж напрямку руху льонозбирального агрегату. Крім того, апарат обладнано спрямовуючими прутками, поперечним транспортером та опорним транспортером у вигляді бігової доріжки [див. Пат. України № 85126, кл. А01D 45/00, А01D 11/00, 2008 p.]. Недоліком вальцьового льонобрального апарата є наявність гвинтової навивки на вальцях та неможливість регулювання величини зазору між вальцями, що не дозволяє врахувати густоту стеблостою льону під час збирання і, відповідно, створює несприятливі умови для витягування стебел з ґрунту та переміщення їх до поперечного транспортера. В основу винаходу поставлено задачу у вальцьовому льонобральному апараті шляхом зміни його конструкції отримати новий технічний результат, який полягає у забезпеченні можливості регулювання величини зазору між вальцями в залежності від густоти стеблостою та встановленні у бральній секції пари вальців, один з яких виконано з гвинтовим пазом, а другий гладким, що забезпечить створення сприятливих умов для витягування стебел з ґрунту та переміщення їх до поперечного транспортера. Поставлена задача вирішується наступним чином. У вальцьовому льонобральному апараті, що містить бральні секції, виконані у вигляді розміщених попарно між подільниками стеблостою прогумованих вальців з конусоподібними наконечниками та горизонтальними осями обертання, спрямованими вздовж напрямку руху льонозбирального агрегату, та поперечний транспортер, згідно з запропонованим винаходом, у парі вальців кожної бральної секції один з вальців виконано гладким, а другий виконано з гвинтовим пазом, крім того, один з приводних валів бральної секції розміщений в рухомих опорах для регулювання величини зазору між вальцями. На приведеному кресленні зображено дві бральні секції запропонованого вальцьового льонобрального апарата. Вальцьовий льонобральний апарат містить бральні секції, розміщені на рамі (на кресленні не показана) льонозбирального агрегату. Кожна бральна секція містить пару вальців з прогумованою поверхнею, один з вальців 1 виконано з гвинтовим пазом, а другий валець 2 виконано гладким. Вальці 1 та 2 бральної секція розміщені на приводних валах 3 та виконані з можливістю обертання назустріч один одному у напрямку, який показано на рисунку. Приводні вали 3 вальців 1 та 2 закриті кожухами 4. Один з приводних валів 3 бральної секції розміщено в рухомих опорах (на кресленні не показано), що забезпечує можливість регулювання величини зазору між вальцями 1 та 2. Зі сторони входження стеблостою у зазор між вальцями 1 та 2 вони обладнані конусоподібними наконечниками 5. Вальці 1 та 2 бральної секції мають горизонтальні осі обертання, що спрямовані вздовж напрямку руху льонозбирального агрегату. Вальці 1 та 2 сусідніх бральних секцій розміщені між подільниками стеблостою 6. Зі сторони подільників стеблостою 6 до вальців 1 та 2 притиснуті щітки 7. За бральними секціями на рамі льонозбирального агрегату розміщується поперечний транспортер 8, який складається з двох ланцюгових передач, до яких прикріплені пальці. Між робочими гілками поперечного транспортера 8 встановлені вертикальні спрямовуючі пластини 9. Під поперечним транспортером 8 розміщено напрямну доріжку 10 для гузирів стебел. Від подільників стеблостою 6 до поперечного транспортера 8 над вальцями 1 та 2, а також вздовж поперечного транспортера 8 передбачені спрямовуючі прутки 11 на двох рівнях у вертикальній площині, які своїм розміщенням, що показано на рисунку, утворюють канал для переміщення стебел вальцьовим льонобральним апаратом. Вальцьовий льонобральний апарат працює наступним чином. Під час руху льонозбирального агрегату полем подільники стеблостою 6 розділяють стеблостій льону та спрямовують стебла у бральні секції вальцьового льонобрального апарата. У бральній секції конусоподібними наконечниками 5 стебла спрямовуються у зазор між вальцями 1 та 2. Стебла льону попадають у гвинтовий паз вальця 1 та внаслідок обертання вальців 1 та 2 назустріч один одному витягуються з ґрунту, перемішуючись одночасно вверх та вздовж вальців 1 та 2 у напрямку до поперечного транспортера 8. На ділянці від подільників стеблостою 6 до поперечного транспортера 8 верхня частина стебел рухається каналом, утвореним спрямовуючими прутками 11 на двох рівнях у вертикальній площині, що унеможливлює їх намотування на робочі поверхні вальцьового льонобрального апарата та пошкодження. Стебла, захоплені пальцями поперечного транспортера 8 у кінці робочої зони 1 UA 102634 C2 5 10 вальців 1 та 2, що визначається їх довжиною, переміщуються пальцями поперечного транспортера 8 у вертикальній площині між спрямовуючими прутками 11 та вертикальними спрямовуючими пластинами 9. Далі, з'єднуючись зі стеблами інших бральних секцій, стебла переміщуються поперечним транспортером 8 і виводяться з вальцьового льонобрального апарата. Для усунення можливого випадання вниз з поперечного транспортера 8, а також для підрівнювання стебел у стрічці, вони гузирями впираються в напрямну доріжку 10. Притиснуті до вальців 1 та 2 щітки 7 призначені для їх очищення від залишків стебел та ґрунту. Величина зазору між вальцями 1 та 2 кожної бральної секції регулюється в залежності від густоти стеблостою за допомогою зміни положення рухомих опор одного з приводних валів 3 бральної секції. Наявність у бральній секції запропонованого вальцьового льонобрального апарата гладкого вальця та вальця з гвинтовим пазом, а також можливість регулювання величини зазору між ними, створює сприятливі умови для витягування стебел з ґрунту та переміщення їх до поперечного транспортера з врахуванням густоти стеблостою. 15 ФОРМУЛА ВИНАХОДУ 20 Вальцьовий льонобральний апарат, що містить бральні секції, виконані у вигляді розміщених попарно між подільниками стеблостою прогумованих вальців з конусоподібними наконечниками та горизонтальними осями обертання, спрямованими вздовж напрямку руху льонозбирального агрегату, та поперечний транспортер, який відрізняється тим, що у парі вальців кожної бральної секції один з вальців виконано гладким, а другий виконано з гвинтовим пазом, крім того, один з приводних валів бральної секції розміщений в рухомих опорах для регулювання величини зазору між вальцями. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
