Вал відсмоктуючий

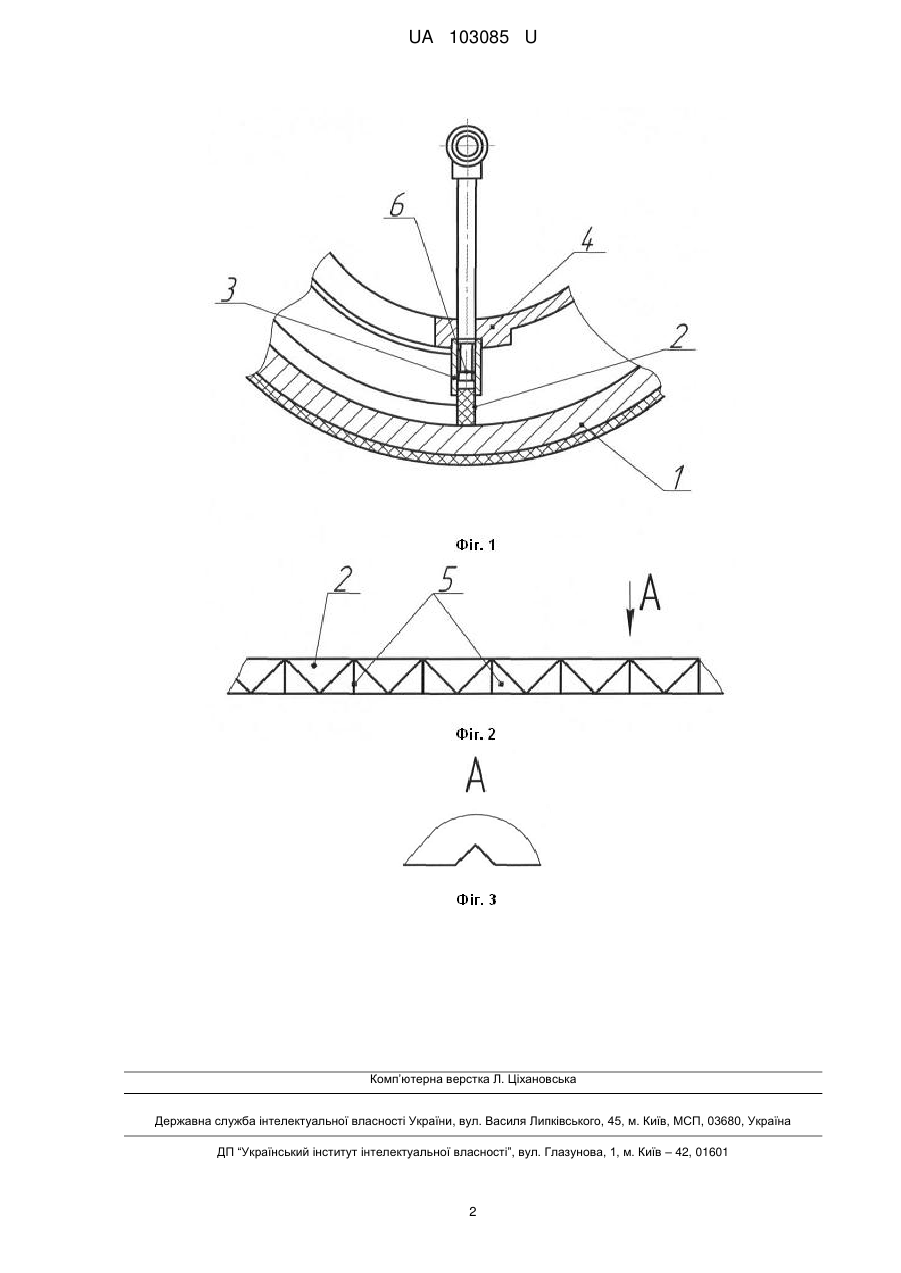

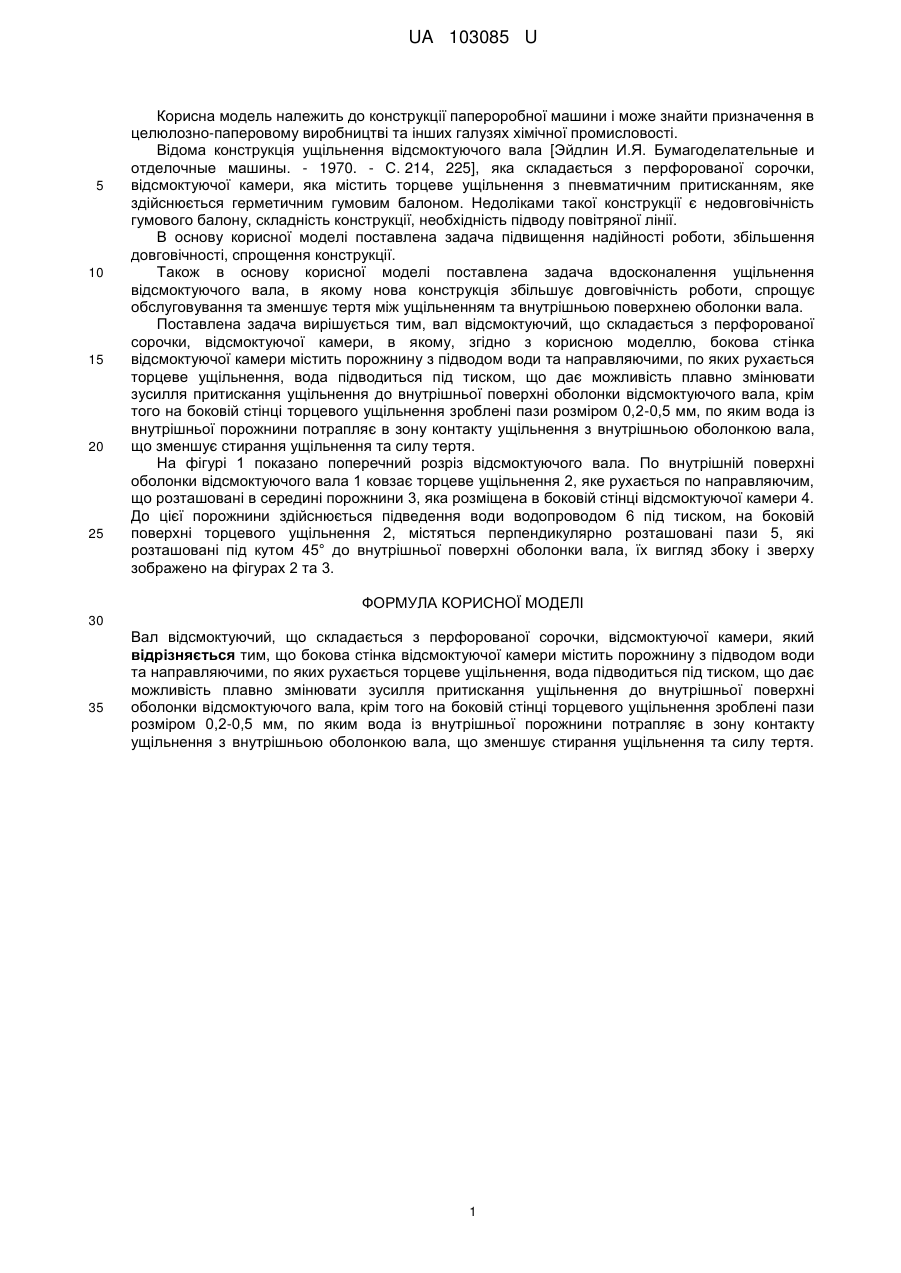

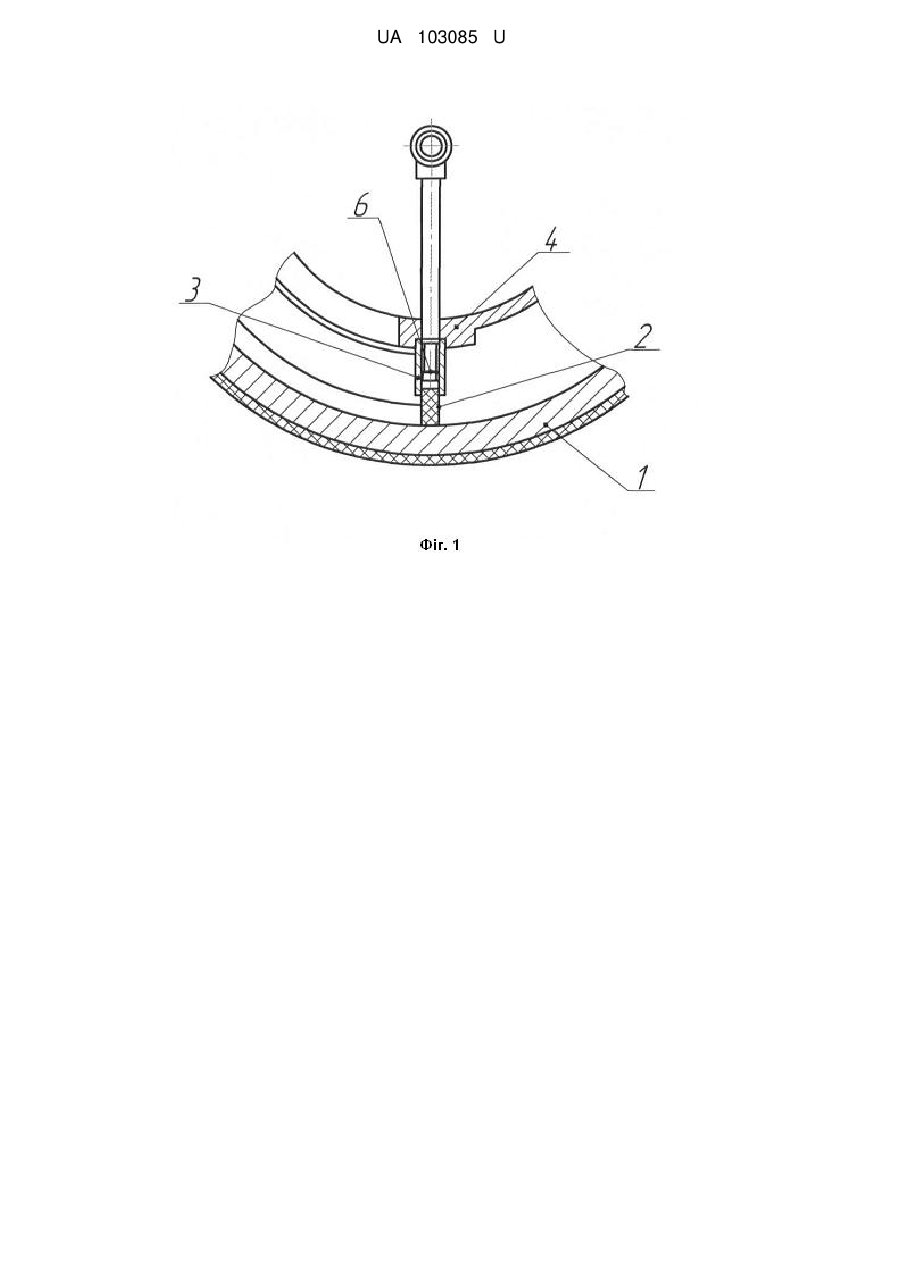

Реферат: Вал відсмоктуючий складається з перфорованої сорочки, відсмоктуючої камери. Бокова стінка відсмоктуючої камери містить порожнину з підводом води та направляючими, по яких рухається торцеве ущільнення, вода підводиться під тиском, що дає можливість плавно змінювати зусилля притискання ущільнення до внутрішньої поверхні оболонки відсмоктуючого вала, крім того на боковій стінці торцевого ущільнення зроблені пази розміром 0,2-0,5 мм, по яким вода із внутрішньої порожнини потрапляє в зону контакту ущільнення з внутрішньою оболонкою вала, що зменшує стирання ущільнення та силу тертя. UA 103085 U (54) ВАЛ ВІДСМОКТУЮЧИЙ UA 103085 U UA 103085 U 5 10 15 20 25 Корисна модель належить до конструкції папероробної машини і може знайти призначення в целюлозно-паперовому виробництві та інших галузях хімічної промисловості. Відома конструкція ущільнення відсмоктуючого вала [Эйдлин И.Я. Бумагоделательные и отделочные машины. - 1970. - С. 214, 225], яка складається з перфорованої сорочки, відсмоктуючої камери, яка містить торцеве ущільнення з пневматичним притисканням, яке здійснюється герметичним гумовим балоном. Недоліками такої конструкції є недовговічність гумового балону, складність конструкції, необхідність підводу повітряної лінії. В основу корисної моделі поставлена задача підвищення надійності роботи, збільшення довговічності, спрощення конструкції. Також в основу корисної моделі поставлена задача вдосконалення ущільнення відсмоктуючого вала, в якому нова конструкція збільшує довговічність роботи, спрощує обслуговування та зменшує тертя між ущільненням та внутрішньою поверхнею оболонки вала. Поставлена задача вирішується тим, вал відсмоктуючий, що складається з перфорованої сорочки, відсмоктуючої камери, в якому, згідно з корисною моделлю, бокова стінка відсмоктуючої камери містить порожнину з підводом води та направляючими, по яких рухається торцеве ущільнення, вода підводиться під тиском, що дає можливість плавно змінювати зусилля притискання ущільнення до внутрішньої поверхні оболонки відсмоктуючого вала, крім того на боковій стінці торцевого ущільнення зроблені пази розміром 0,2-0,5 мм, по яким вода із внутрішньої порожнини потрапляє в зону контакту ущільнення з внутрішньою оболонкою вала, що зменшує стирання ущільнення та силу тертя. На фігурі 1 показано поперечний розріз відсмоктуючого вала. По внутрішній поверхні оболонки відсмоктуючого вала 1 ковзає торцеве ущільнення 2, яке рухається по направляючим, що розташовані в середині порожнини 3, яка розміщена в боковій стінці відсмоктуючої камери 4. До цієї порожнини здійснюється підведення води водопроводом 6 під тиском, на боковій поверхні торцевого ущільнення 2, містяться перпендикулярно розташовані пази 5, які розташовані під кутом 45° до внутрішньої поверхні оболонки вала, їх вигляд збоку і зверху зображено на фігурах 2 та 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Вал відсмоктуючий, що складається з перфорованої сорочки, відсмоктуючої камери, який відрізняється тим, що бокова стінка відсмоктуючої камери містить порожнину з підводом води та направляючими, по яких рухається торцеве ущільнення, вода підводиться під тиском, що дає можливість плавно змінювати зусилля притискання ущільнення до внутрішньої поверхні оболонки відсмоктуючого вала, крім того на боковій стінці торцевого ущільнення зроблені пази розміром 0,2-0,5 мм, по яким вода із внутрішньої порожнини потрапляє в зону контакту ущільнення з внутрішньою оболонкою вала, що зменшує стирання ущільнення та силу тертя. 1 UA 103085 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
