Спосіб контролю процесу лазерного пробивання наскрізних отворів

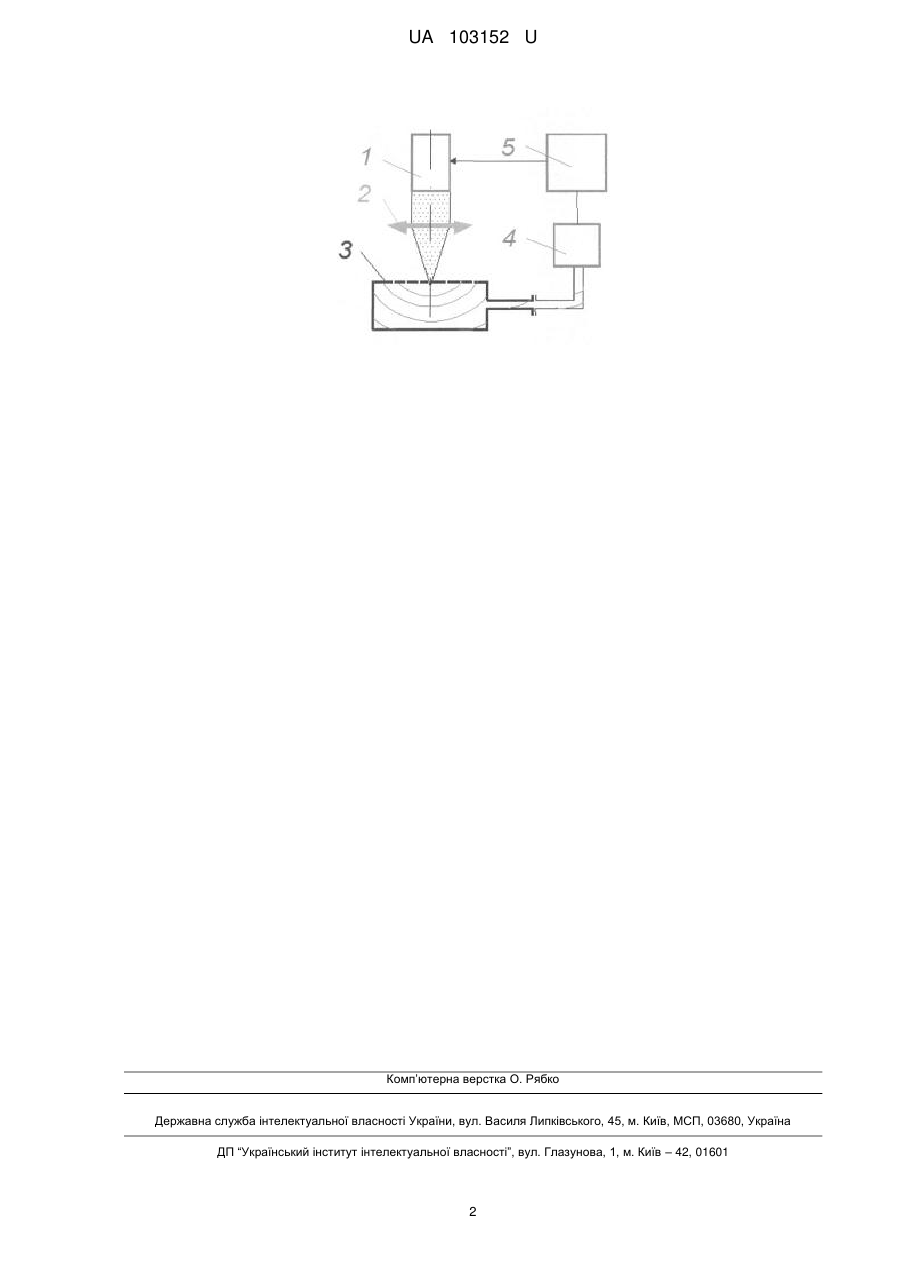

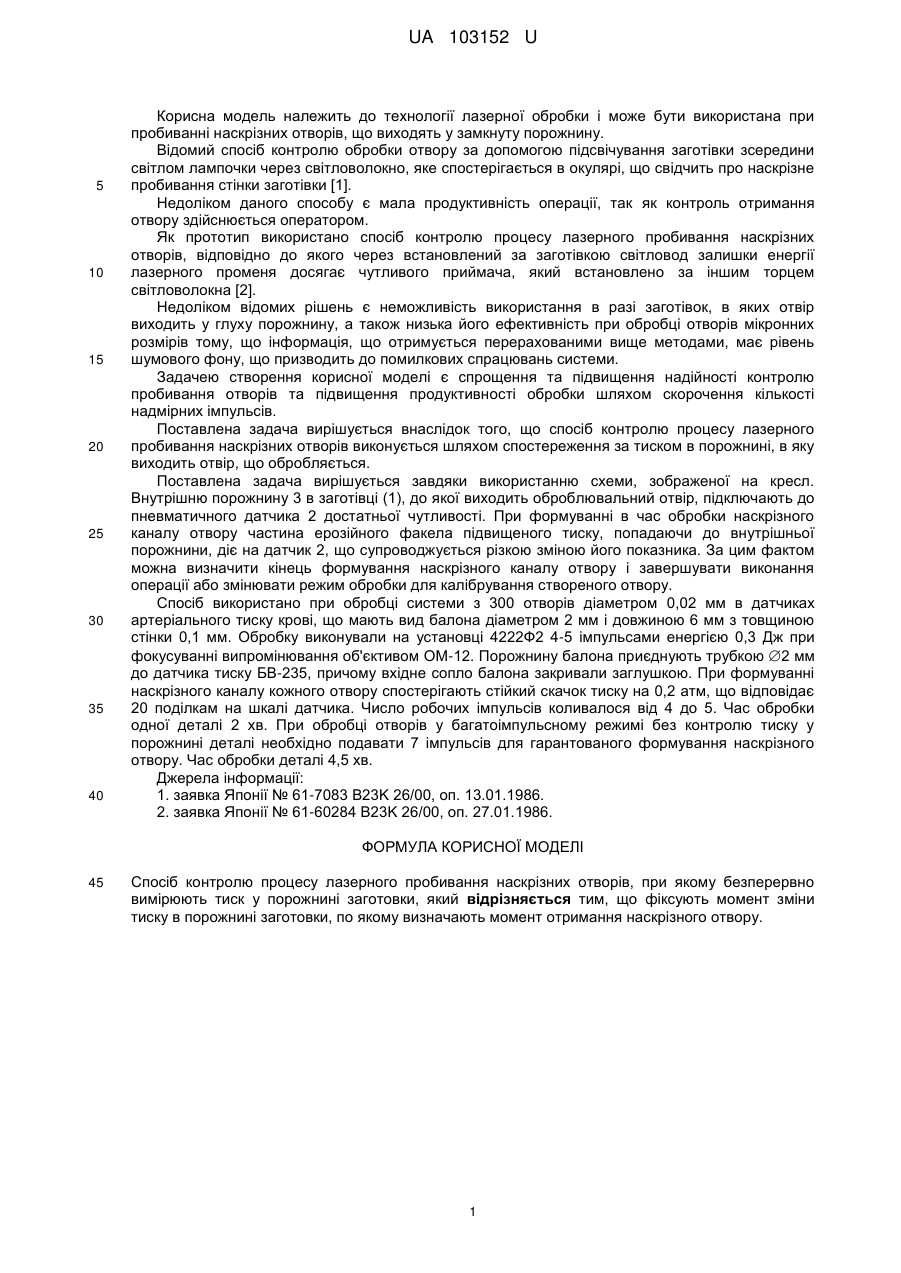

Реферат: Спосіб контролю процесу лазерного пробивання наскрізних отворів, при якому безперервно вимірюють тиск у порожнині заготовки, причому фіксують момент зміни тиску в порожнині заготовки, по якому визначають момент отримання наскрізного отвору. UA 103152 U (54) СПОСІБ КОНТРОЛЮ ПРОЦЕСУ ЛАЗЕРНОГО ПРОБИВАННЯ НАСКРІЗНИХ ОТВОРІВ UA 103152 U UA 103152 U 5 10 15 20 25 30 35 40 Корисна модель належить до технології лазерної обробки і може бути використана при пробиванні наскрізних отворів, що виходять у замкнуту порожнину. Відомий спосіб контролю обробки отвору за допомогою підсвічування заготівки зсередини світлом лампочки через світловолокно, яке спостерігається в окулярі, що свідчить про наскрізне пробивання стінки заготівки [1]. Недоліком даного способу є мала продуктивність операції, так як контроль отримання отвору здійснюється оператором. Як прототип використано спосіб контролю процесу лазерного пробивання наскрізних отворів, відповідно до якого через встановлений за заготівкою світловод залишки енергії лазерного променя досягає чутливого приймача, який встановлено за іншим торцем світловолокна [2]. Недоліком відомих рішень є неможливість використання в разі заготівок, в яких отвір виходить у глуху порожнину, а також низька його ефективність при обробці отворів мікронних розмірів тому, що інформація, що отримується перерахованими вище методами, має рівень шумового фону, що призводить до помилкових спрацювань системи. Задачею створення корисної моделі є спрощення та підвищення надійності контролю пробивання отворів та підвищення продуктивності обробки шляхом скорочення кількості надмірних імпульсів. Поставлена задача вирішується внаслідок того, що спосіб контролю процесу лазерного пробивання наскрізних отворів виконується шляхом спостереження за тиском в порожнині, в яку виходить отвір, що обробляється. Поставлена задача вирішується завдяки використанню схеми, зображеної на кресл. Внутрішню порожнину 3 в заготівці (1), до якої виходить оброблювальний отвір, підключають до пневматичного датчика 2 достатньої чутливості. При формуванні в час обробки наскрізного каналу отвору частина ерозійного факела підвищеного тиску, попадаючи до внутрішньої порожнини, діє на датчик 2, що супроводжується різкою зміною його показника. За цим фактом можна визначити кінець формування наскрізного каналу отвору і завершувати виконання операції або змінювати режим обробки для калібрування створеного отвору. Спосіб використано при обробці системи з 300 отворів діаметром 0,02 мм в датчиках артеріального тиску крові, що мають вид балона діаметром 2 мм і довжиною 6 мм з товщиною стінки 0,1 мм. Обробку виконували на установці 4222Ф2 4-5 імпульсами енергією 0,3 Дж при фокусуванні випромінювання об'єктивом ОМ-12. Порожнину балона приєднують трубкою 2 мм до датчика тиску БВ-235, причому вхідне сопло балона закривали заглушкою. При формуванні наскрізного каналу кожного отвору спостерігають стійкий скачок тиску на 0,2 атм, що відповідає 20 поділкам на шкалі датчика. Число робочих імпульсів коливалося від 4 до 5. Час обробки одної деталі 2 хв. При обробці отворів у багатоімпульсному режимі без контролю тиску у порожнині деталі необхідно подавати 7 імпульсів для гарантованого формування наскрізного отвору. Час обробки деталі 4,5 хв. Джерела інформації: 1. заявка Японії № 61-7083 В23K 26/00, оп. 13.01.1986. 2. заявка Японії № 61-60284 В23K 26/00, оп. 27.01.1986. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб контролю процесу лазерного пробивання наскрізних отворів, при якому безперервно вимірюють тиск у порожнині заготовки, який відрізняється тим, що фіксують момент зміни тиску в порожнині заготовки, по якому визначають момент отримання наскрізного отвору. 1 UA 103152 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
