Мобільна захисна фортифікаційна споруда швидкого реагування

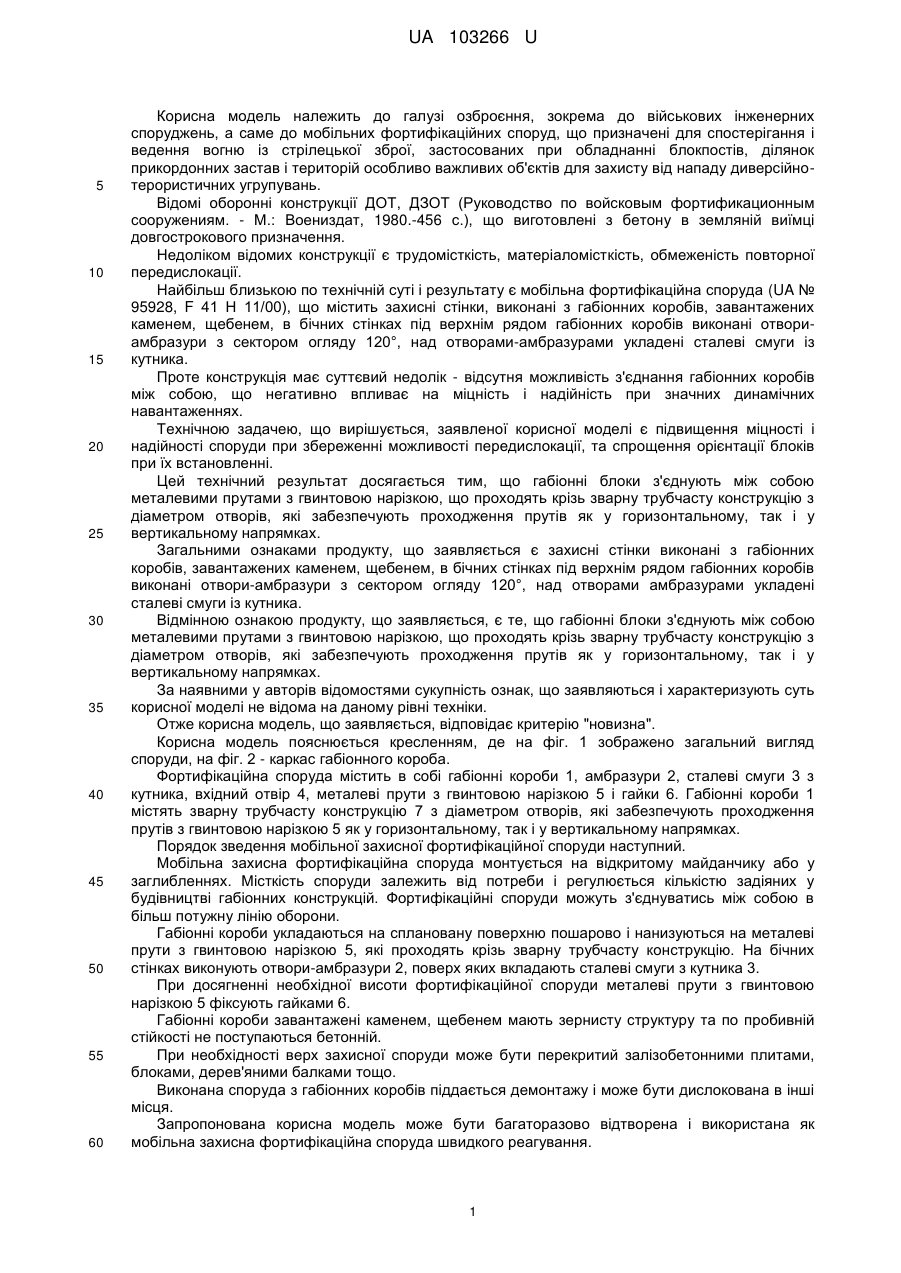

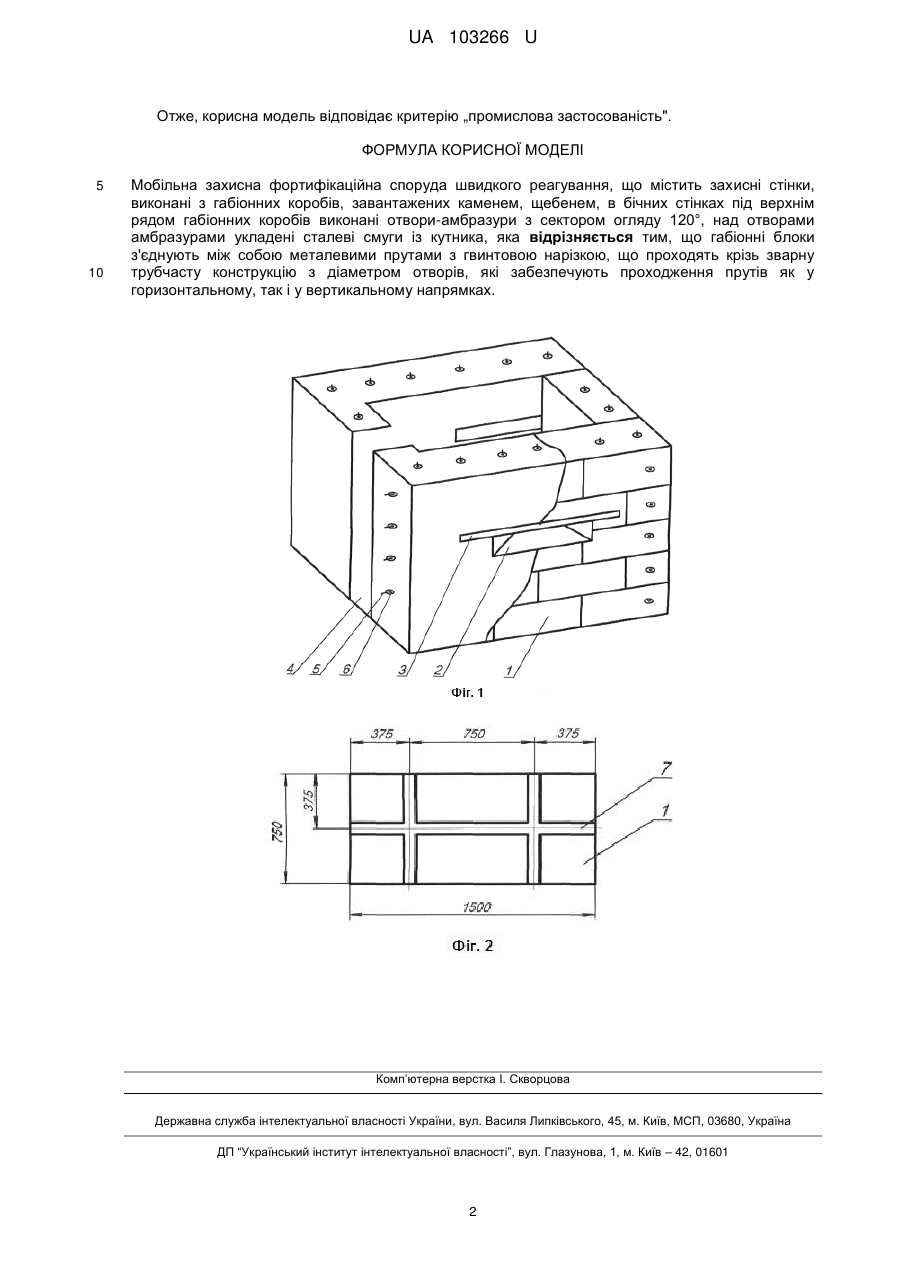

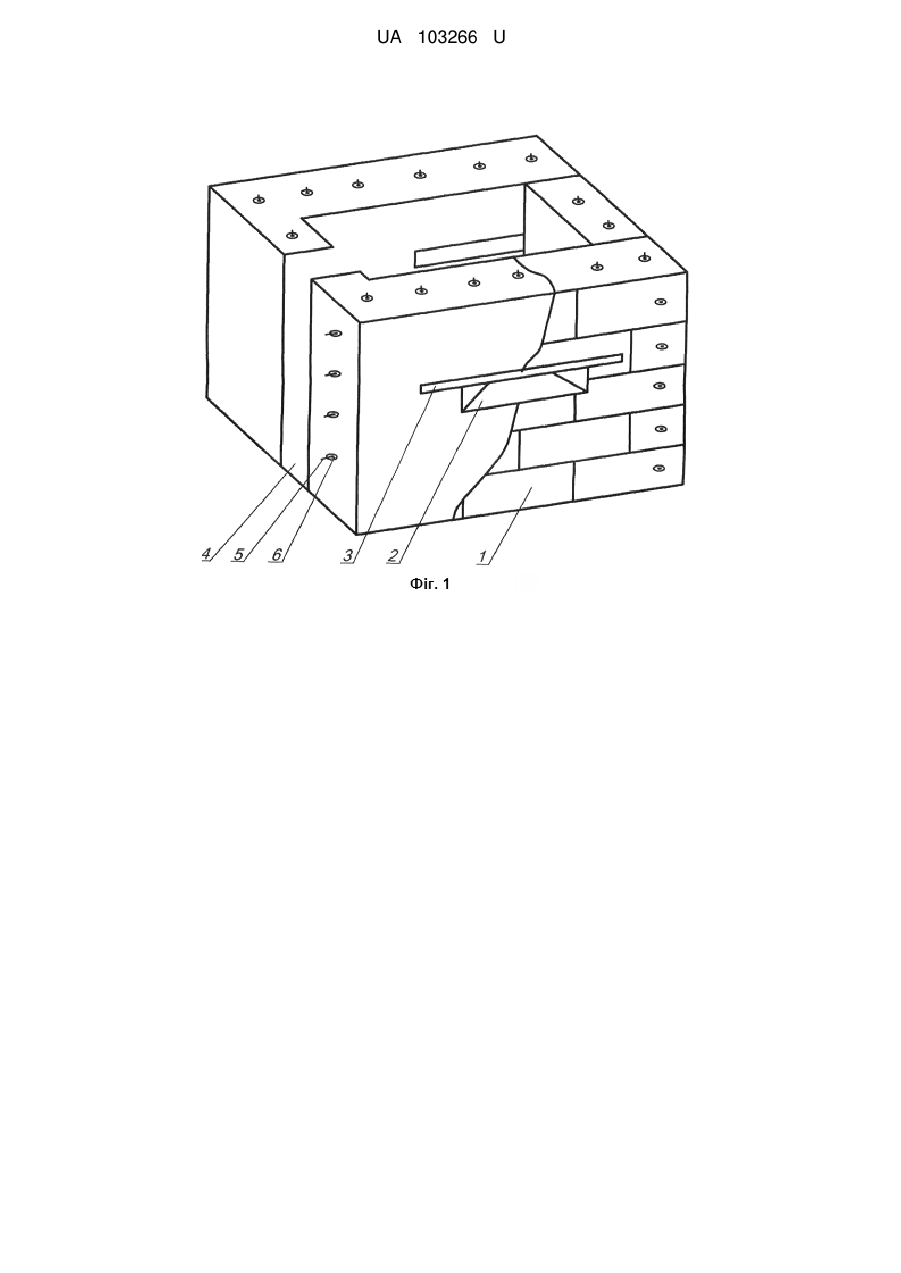

Реферат: Мобільна захисна фортифікаційна споруда швидкого реагування, містить захисні стінки, виконані з габіонних коробів, завантажених каменем, щебенем, в бічних стінках під верхнім рядом габіонних коробів виконані отвори-амбразури з сектором огляду 120°, над отворами амбразурами укладені сталеві смуги із кутника. Габіонні блоки з'єднують між собою металевими прутами з гвинтовою нарізкою, що проходять крізь зварну трубчасту конструкцію з діаметром отворів, які забезпечують проходження прутів як у горизонтальному, так і у вертикальному напрямках. UA 103266 U (54) МОБІЛЬНА ЗАХИСНА ФОРТИФІКАЦІЙНА СПОРУДА ШВИДКОГО РЕАГУВАННЯ UA 103266 U UA 103266 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, зокрема до військових інженерних споруджень, а саме до мобільних фортифікаційних споруд, що призначені для спостерігання і ведення вогню із стрілецької зброї, застосованих при обладнанні блокпостів, ділянок прикордонних застав і територій особливо важливих об'єктів для захисту від нападу диверсійнотерористичних угрупувань. Відомі оборонні конструкції ДОТ, ДЗОТ (Руководство по войсковым фортификационным сооружениям. - М.: Воениздат, 1980.-456 с.), що виготовлені з бетону в земляній виїмці довгострокового призначення. Недоліком відомих конструкції є трудомісткість, матеріаломісткість, обмеженість повторної передислокації. Найбільш близькою по технічній суті і результату є мобільна фортифікаційна споруда (UA № 95928, F 41 Н 11/00), що містить захисні стінки, виконані з габіонних коробів, завантажених каменем, щебенем, в бічних стінках під верхнім рядом габіонних коробів виконані отвориамбразури з сектором огляду 120°, над отворами-амбразурами укладені сталеві смуги із кутника. Проте конструкція має суттєвий недолік - відсутня можливість з'єднання габіонних коробів між собою, що негативно впливає на міцність і надійність при значних динамічних навантаженнях. Технічною задачею, що вирішується, заявленої корисної моделі є підвищення міцності і надійності споруди при збереженні можливості передислокації, та спрощення орієнтації блоків при їх встановленні. Цей технічний результат досягається тим, що габіонні блоки з'єднують між собою металевими прутами з гвинтовою нарізкою, що проходять крізь зварну трубчасту конструкцію з діаметром отворів, які забезпечують проходження прутів як у горизонтальному, так і у вертикальному напрямках. Загальними ознаками продукту, що заявляється є захисні стінки виконані з габіонних коробів, завантажених каменем, щебенем, в бічних стінках під верхнім рядом габіонних коробів виконані отвори-амбразури з сектором огляду 120°, над отворами амбразурами укладені сталеві смуги із кутника. Відмінною ознакою продукту, що заявляється, є те, що габіонні блоки з'єднують між собою металевими прутами з гвинтовою нарізкою, що проходять крізь зварну трубчасту конструкцію з діаметром отворів, які забезпечують проходження прутів як у горизонтальному, так і у вертикальному напрямках. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Корисна модель пояснюється кресленням, де на фіг. 1 зображено загальний вигляд споруди, на фіг. 2 - каркас габіонного короба. Фортифікаційна споруда містить в собі габіонні короби 1, амбразури 2, сталеві смуги 3 з кутника, вхідний отвір 4, металеві прути з гвинтовою нарізкою 5 і гайки 6. Габіонні короби 1 містять зварну трубчасту конструкцію 7 з діаметром отворів, які забезпечують проходження прутів з гвинтовою нарізкою 5 як у горизонтальному, так і у вертикальному напрямках. Порядок зведення мобільної захисної фортифікаційної споруди наступний. Мобільна захисна фортифікаційна споруда монтується на відкритому майданчику або у заглибленнях. Місткість споруди залежить від потреби і регулюється кількістю задіяних у будівництві габіонних конструкцій. Фортифікаційні споруди можуть з'єднуватись між собою в більш потужну лінію оборони. Габіонні короби укладаються на сплановану поверхню пошарово і нанизуються на металеві прути з гвинтовою нарізкою 5, які проходять крізь зварну трубчасту конструкцію. На бічних стінках виконують отвори-амбразури 2, поверх яких вкладають сталеві смуги з кутника 3. При досягненні необхідної висоти фортифікаційної споруди металеві прути з гвинтовою нарізкою 5 фіксують гайками 6. Габіонні короби завантажені каменем, щебенем мають зернисту структуру та по пробивній стійкості не поступаються бетонній. При необхідності верх захисної споруди може бути перекритий залізобетонними плитами, блоками, дерев'яними балками тощо. Виконана споруда з габіонних коробів піддається демонтажу і може бути дислокована в інші місця. Запропонована корисна модель може бути багаторазово відтворена і використана як мобільна захисна фортифікаційна споруда швидкого реагування. 1 UA 103266 U Отже, корисна модель відповідає критерію „промислова застосованість". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Мобільна захисна фортифікаційна споруда швидкого реагування, що містить захисні стінки, виконані з габіонних коробів, завантажених каменем, щебенем, в бічних стінках під верхнім рядом габіонних коробів виконані отвори-амбразури з сектором огляду 120°, над отворами амбразурами укладені сталеві смуги із кутника, яка відрізняється тим, що габіонні блоки з'єднують між собою металевими прутами з гвинтовою нарізкою, що проходять крізь зварну трубчасту конструкцію з діаметром отворів, які забезпечують проходження прутів як у горизонтальному, так і у вертикальному напрямках. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
