Штангенінструмент завойського

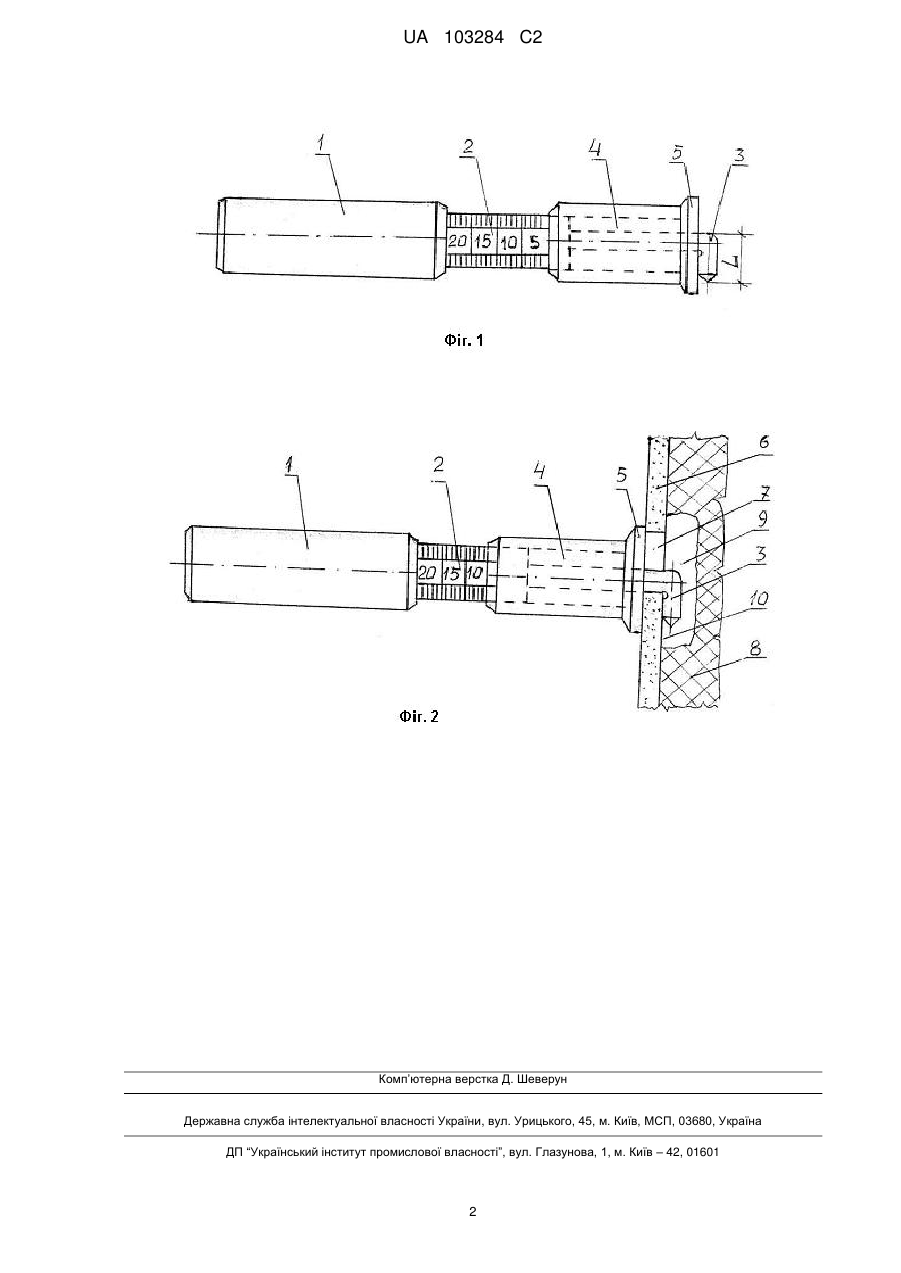

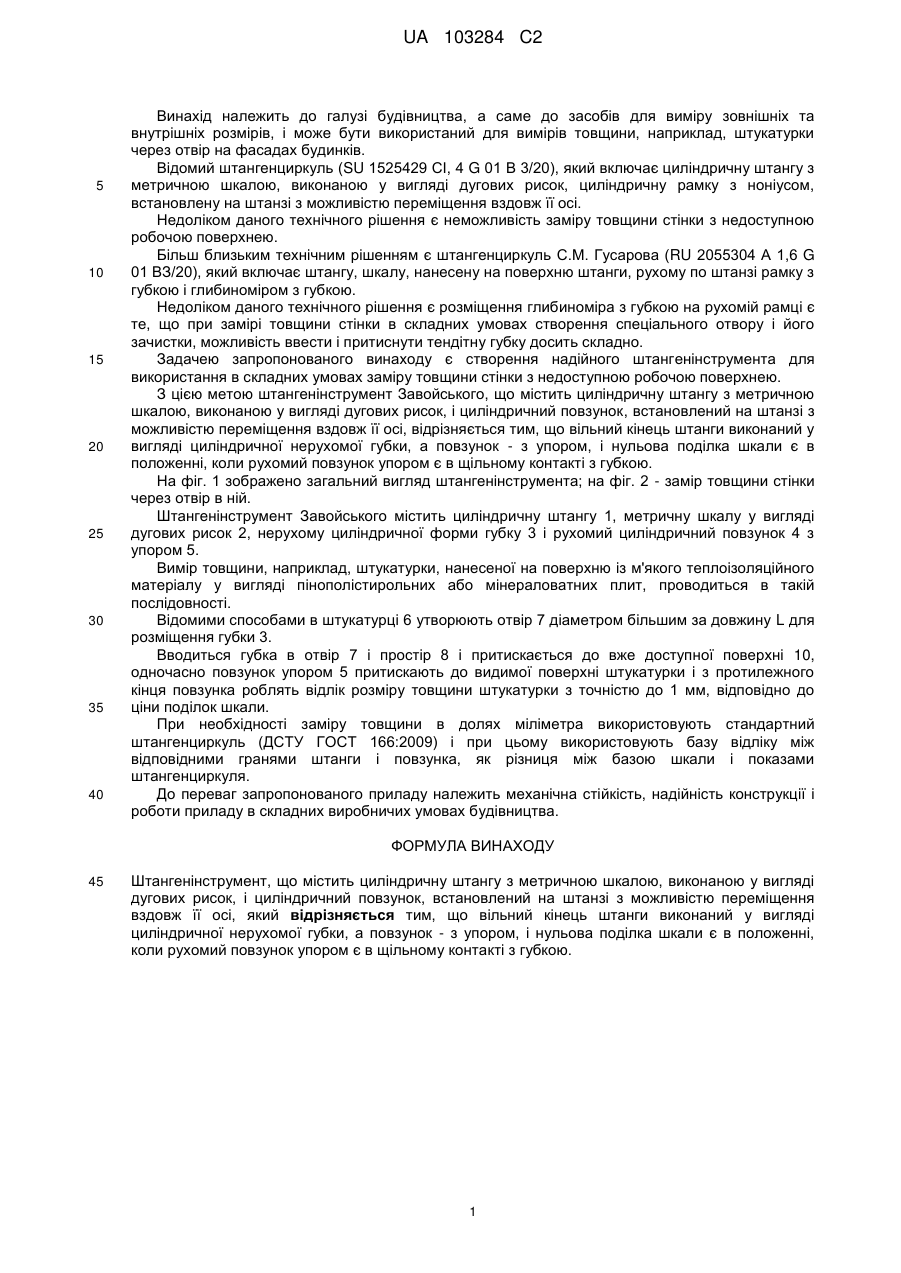

Реферат: Штангенінструмент Завойського складається із циліндричної штанги з метричною шкалою і циліндричного повзунка з упором, а на вільному кінці штанги виконана нерухома губка для можливості заміру товщини через отвір. UA 103284 C2 (12) UA 103284 C2 UA 103284 C2 5 10 15 20 25 30 35 40 Винахід належить до галузі будівництва, а саме до засобів для виміру зовнішніх та внутрішніх розмірів, і може бути використаний для вимірів товщини, наприклад, штукатурки через отвір на фасадах будинків. Відомий штангенциркуль (SU 1525429 СІ, 4 G 01 В 3/20), який включає циліндричну штангу з метричною шкалою, виконаною у вигляді дугових рисок, циліндричну рамку з ноніусом, встановлену на штанзі з можливістю переміщення вздовж її осі. Недоліком даного технічного рішення є неможливість заміру товщини стінки з недоступною робочою поверхнею. Більш близьким технічним рішенням є штангенциркуль С.М. Гусарова (RU 2055304 А 1,6 G 01 ВЗ/20), який включає штангу, шкалу, нанесену на поверхню штанги, рухому по штанзі рамку з губкою і глибиноміром з губкою. Недоліком даного технічного рішення є розміщення глибиноміра з губкою на рухомій рамці є те, що при замірі товщини стінки в складних умовах створення спеціального отвору і його зачистки, можливість ввести і притиснути тендітну губку досить складно. Задачею запропонованого винаходу є створення надійного штангенінструмента для використання в складних умовах заміру товщини стінки з недоступною робочою поверхнею. З цією метою штангенінструмент Завойського, що містить циліндричну штангу з метричною шкалою, виконаною у вигляді дугових рисок, і циліндричний повзунок, встановлений на штанзі з можливістю переміщення вздовж її осі, відрізняється тим, що вільний кінець штанги виконаний у вигляді циліндричної нерухомої губки, а повзунок - з упором, і нульова поділка шкали є в положенні, коли рухомий повзунок упором є в щільному контакті з губкою. На фіг. 1 зображено загальний вигляд штангенінструмента; на фіг. 2 - замір товщини стінки через отвір в ній. Штангенінструмент Завойського містить циліндричну штангу 1, метричну шкалу у вигляді дугових рисок 2, нерухому циліндричної форми губку 3 і рухомий циліндричний повзунок 4 з упором 5. Вимір товщини, наприклад, штукатурки, нанесеної на поверхню із м'якого теплоізоляційного матеріалу у вигляді пінополістирольних або мінераловатних плит, проводиться в такій послідовності. Відомими способами в штукатурці 6 утворюють отвір 7 діаметром більшим за довжину L для розміщення губки 3. Вводиться губка в отвір 7 і простір 8 і притискається до вже доступної поверхні 10, одночасно повзунок упором 5 притискають до видимої поверхні штукатурки і з протилежного кінця повзунка роблять відлік розміру товщини штукатурки з точністю до 1 мм, відповідно до ціни поділок шкали. При необхідності заміру товщини в долях міліметра використовують стандартний штангенциркуль (ДСТУ ГОСТ 166:2009) і при цьому використовують базу відліку між відповідними гранями штанги і повзунка, як різниця між базою шкали і показами штангенциркуля. До переваг запропонованого приладу належить механічна стійкість, надійність конструкції і роботи приладу в складних виробничих умовах будівництва. ФОРМУЛА ВИНАХОДУ 45 Штангенінструмент, що містить циліндричну штангу з метричною шкалою, виконаною у вигляді дугових рисок, і циліндричний повзунок, встановлений на штанзі з можливістю переміщення вздовж її осі, який відрізняється тим, що вільний кінець штанги виконаний у вигляді циліндричної нерухомої губки, а повзунок - з упором, і нульова поділка шкали є в положенні, коли рухомий повзунок упором є в щільному контакті з губкою. 1 UA 103284 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
