Голчастий пристрій для вимірювання товщини шкіри з електронним відліковим цифровим механізмом

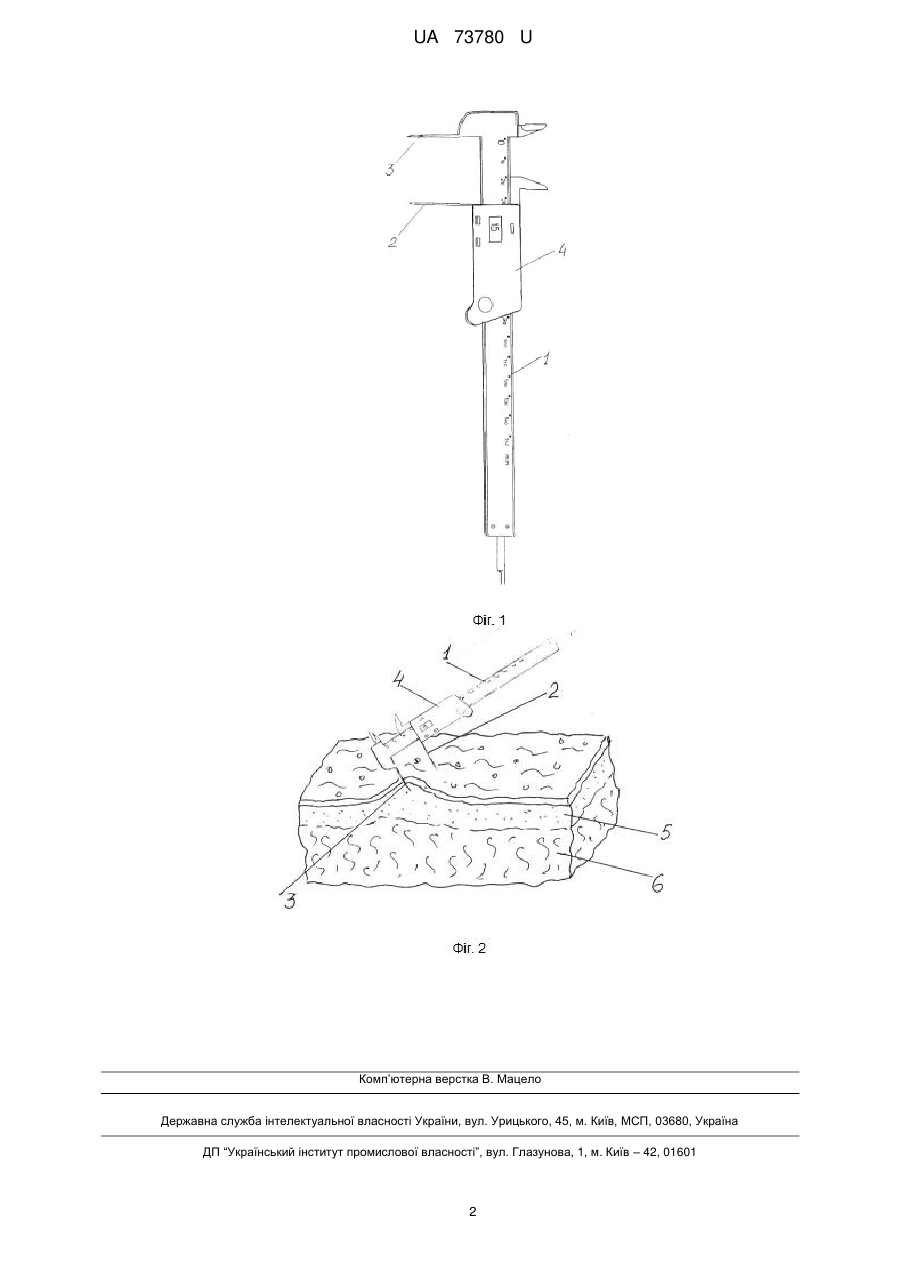

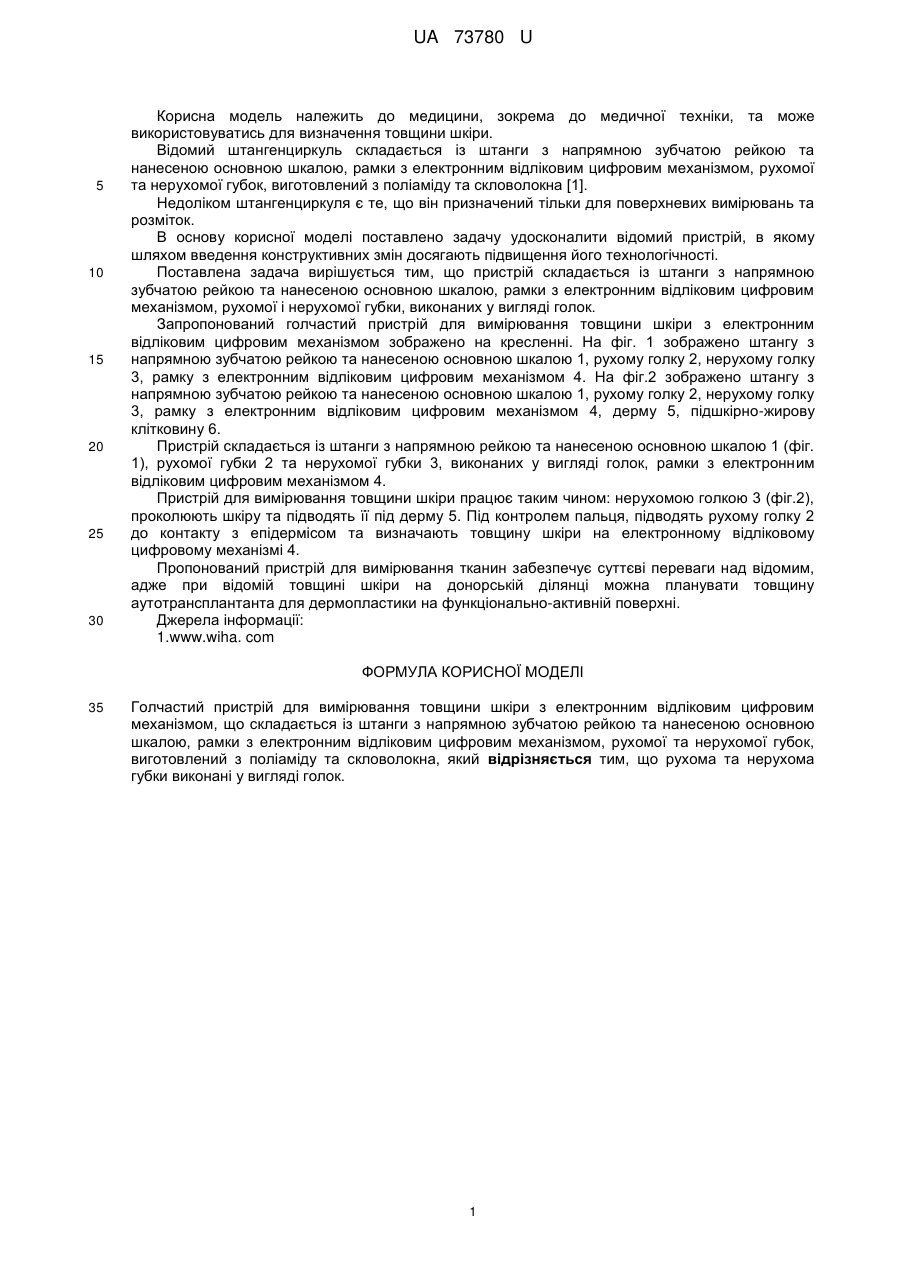

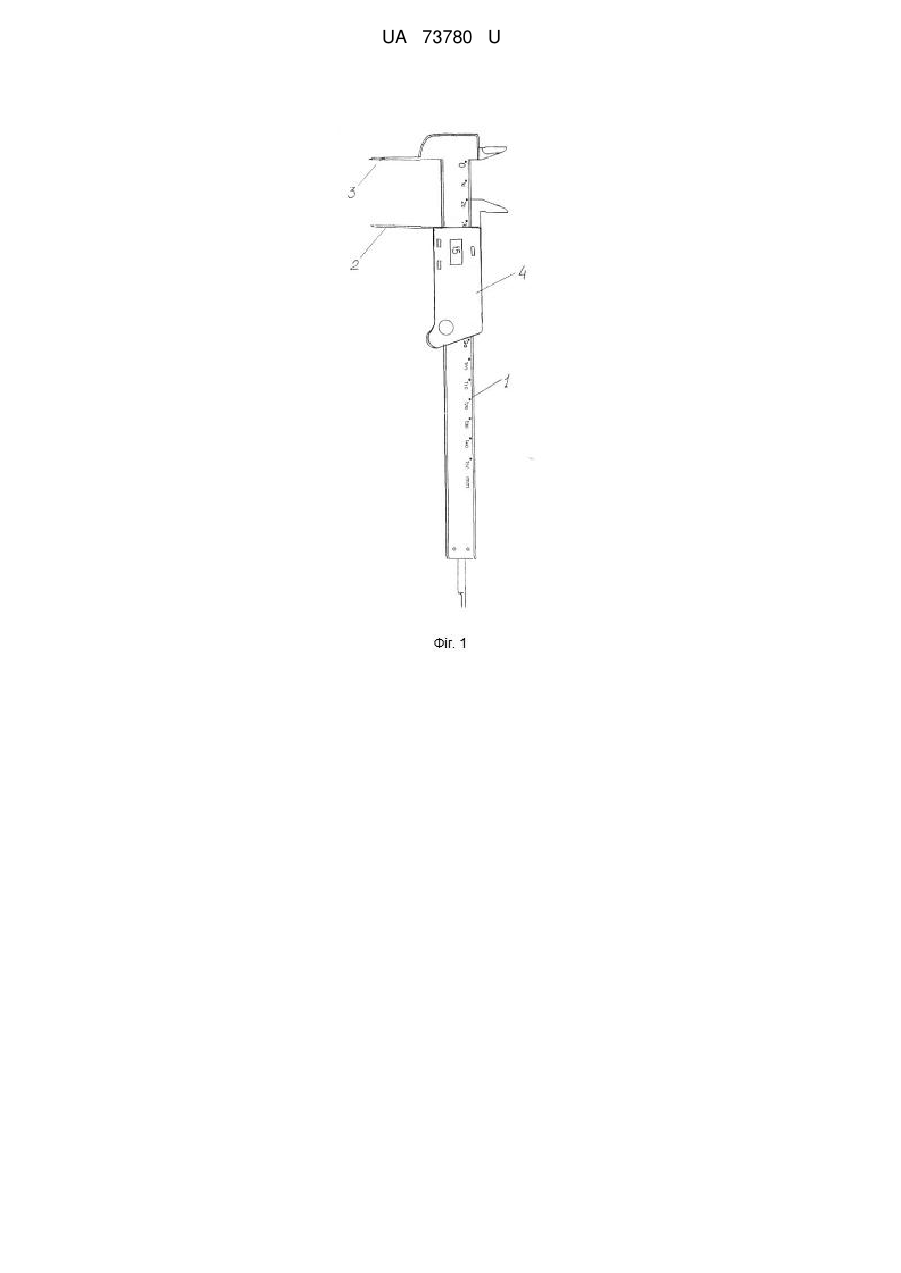

Реферат: Голчастий пристрій для вимірювання товщини шкіри з електронним відліковим цифровим механізмом складається із штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна. Рухома та нерухома губки, виконані у вигляді голок. UA 73780 U (54) ГОЛЧАСТИЙ ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ ТОВЩИНИ ШКІРИ З ЕЛЕКТРОННИМ ВІДЛІКОВИМ ЦИФРОВИМ МЕХАНІЗМОМ UA 73780 U UA 73780 U 5 10 15 20 25 30 Корисна модель належить до медицини, зокрема до медичної техніки, та може використовуватись для визначення товщини шкіри. Відомий штангенциркуль складається із штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань та розміток. В основу корисної моделі поставлено задачу удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення його технологічності. Поставлена задача вирішується тим, що пристрій складається із штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої і нерухомої губки, виконаних у вигляді голок. Запропонований голчастий пристрій для вимірювання товщини шкіри з електронним відліковим цифровим механізмом зображено на кресленні. На фіг. 1 зображено штангу з напрямною зубчатою рейкою та нанесеною основною шкалою 1, рухому голку 2, нерухому голку 3, рамку з електронним відліковим цифровим механізмом 4. На фіг.2 зображено штангу з напрямною зубчатою рейкою та нанесеною основною шкалою 1, рухому голку 2, нерухому голку 3, рамку з електронним відліковим цифровим механізмом 4, дерму 5, підшкірно-жирову клітковину 6. Пристрій складається із штанги з напрямною рейкою та нанесеною основною шкалою 1 (фіг. 1), рухомої губки 2 та нерухомої губки 3, виконаних у вигляді голок, рамки з електронним відліковим цифровим механізмом 4. Пристрій для вимірювання товщини шкіри працює таким чином: нерухомою голкою 3 (фіг.2), проколюють шкіру та підводять її під дерму 5. Під контролем пальця, підводять рухому голку 2 до контакту з епідермісом та визначають товщину шкіри на електронному відліковому цифровому механізмі 4. Пропонований пристрій для вимірювання тканин забезпечує суттєві переваги над відомим, адже при відомій товщині шкіри на донорській ділянці можна планувати товщину аутотрансплантанта для дермопластики на функціонально-активній поверхні. Джерела інформації: 1.www.wiha. com ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Голчастий пристрій для вимірювання товщини шкіри з електронним відліковим цифровим механізмом, що складається із штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна, який відрізняється тим, що рухома та нерухома губки виконані у вигляді голок. 1 UA 73780 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
