Пристрій для вимірювання товщини шкіри з електронним відліковим цифровим механізмом

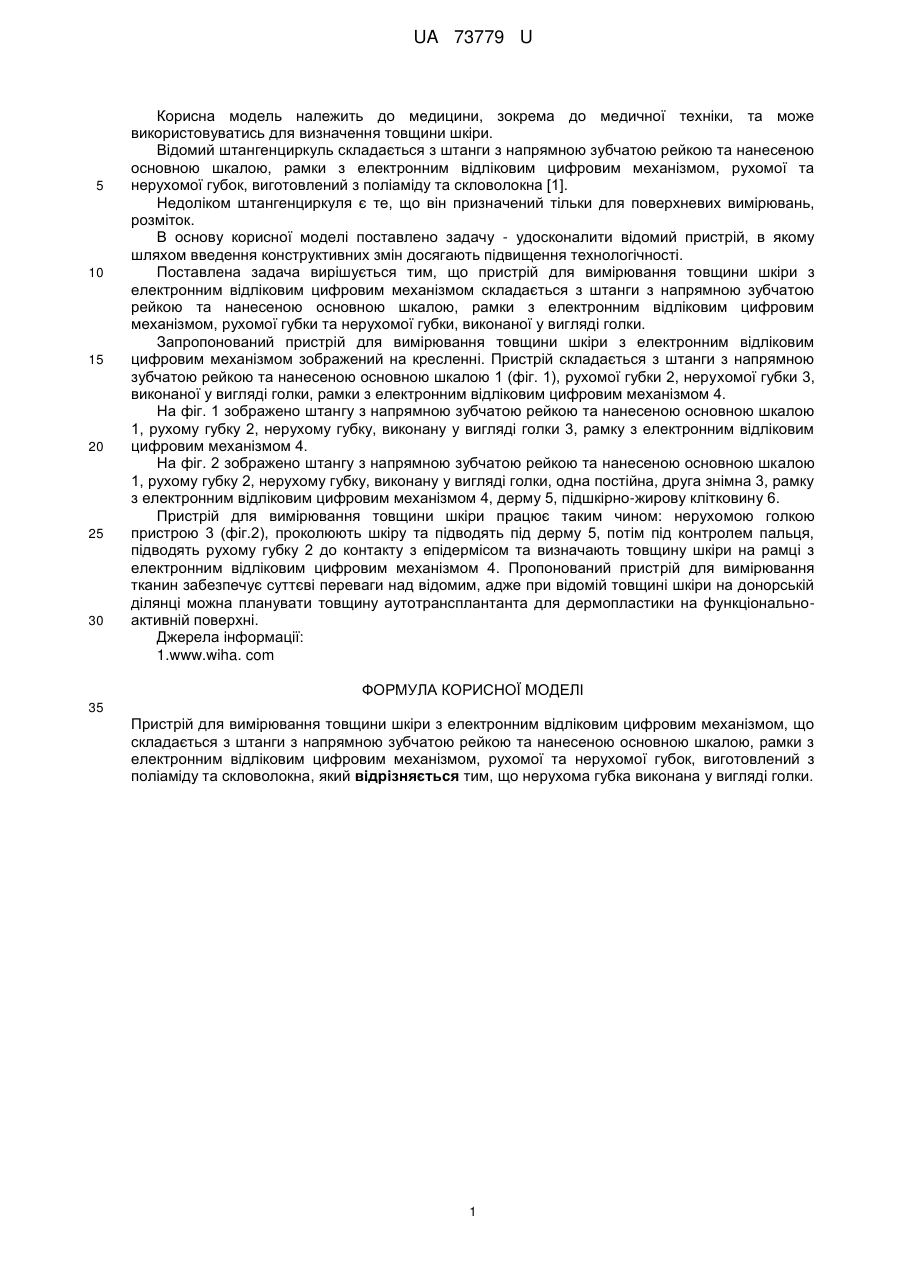

Реферат: Пристрій для вимірювання товщини шкіри з електронним відліковим цифровим механізмом складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої та нерухомої губок. Нерухома губка виконана у вигляді голки. UA 73779 U (54) ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ ТОВЩИНИ ШКІРИ З ЕЛЕКТРОННИМ ВІДЛІКОВИМ ЦИФРОВИМ МЕХАНІЗМОМ UA 73779 U UA 73779 U 5 10 15 20 25 30 Корисна модель належить до медицини, зокрема до медичної техніки, та може використовуватись для визначення товщини шкіри. Відомий штангенциркуль складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлено задачу - удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності. Поставлена задача вирішується тим, що пристрій для вимірювання товщини шкіри з електронним відліковим цифровим механізмом складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої губки та нерухомої губки, виконаної у вигляді голки. Запропонований пристрій для вимірювання товщини шкіри з електронним відліковим цифровим механізмом зображений на кресленні. Пристрій складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою 1 (фіг. 1), рухомої губки 2, нерухомої губки 3, виконаної у вигляді голки, рамки з електронним відліковим цифровим механізмом 4. На фіг. 1 зображено штангу з напрямною зубчатою рейкою та нанесеною основною шкалою 1, рухому губку 2, нерухому губку, виконану у вигляді голки 3, рамку з електронним відліковим цифровим механізмом 4. На фіг. 2 зображено штангу з напрямною зубчатою рейкою та нанесеною основною шкалою 1, рухому губку 2, нерухому губку, виконану у вигляді голки, одна постійна, друга знімна 3, рамку з електронним відліковим цифровим механізмом 4, дерму 5, підшкірно-жирову клітковину 6. Пристрій для вимірювання товщини шкіри працює таким чином: нерухомою голкою пристрою 3 (фіг.2), проколюють шкіру та підводять під дерму 5, потім під контролем пальця, підводять рухому губку 2 до контакту з епідермісом та визначають товщину шкіри на рамці з електронним відліковим цифровим механізмом 4. Пропонований пристрій для вимірювання тканин забезпечує суттєві переваги над відомим, адже при відомій товщині шкіри на донорській ділянці можна планувати товщину аутотрансплантанта для дермопластики на функціональноактивній поверхні. Джерела інформації: 1.www.wiha. com ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пристрій для вимірювання товщини шкіри з електронним відліковим цифровим механізмом, що складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна, який відрізняється тим, що нерухома губка виконана у вигляді голки. 1 UA 73779 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
