Склад для дорожньої розмітки

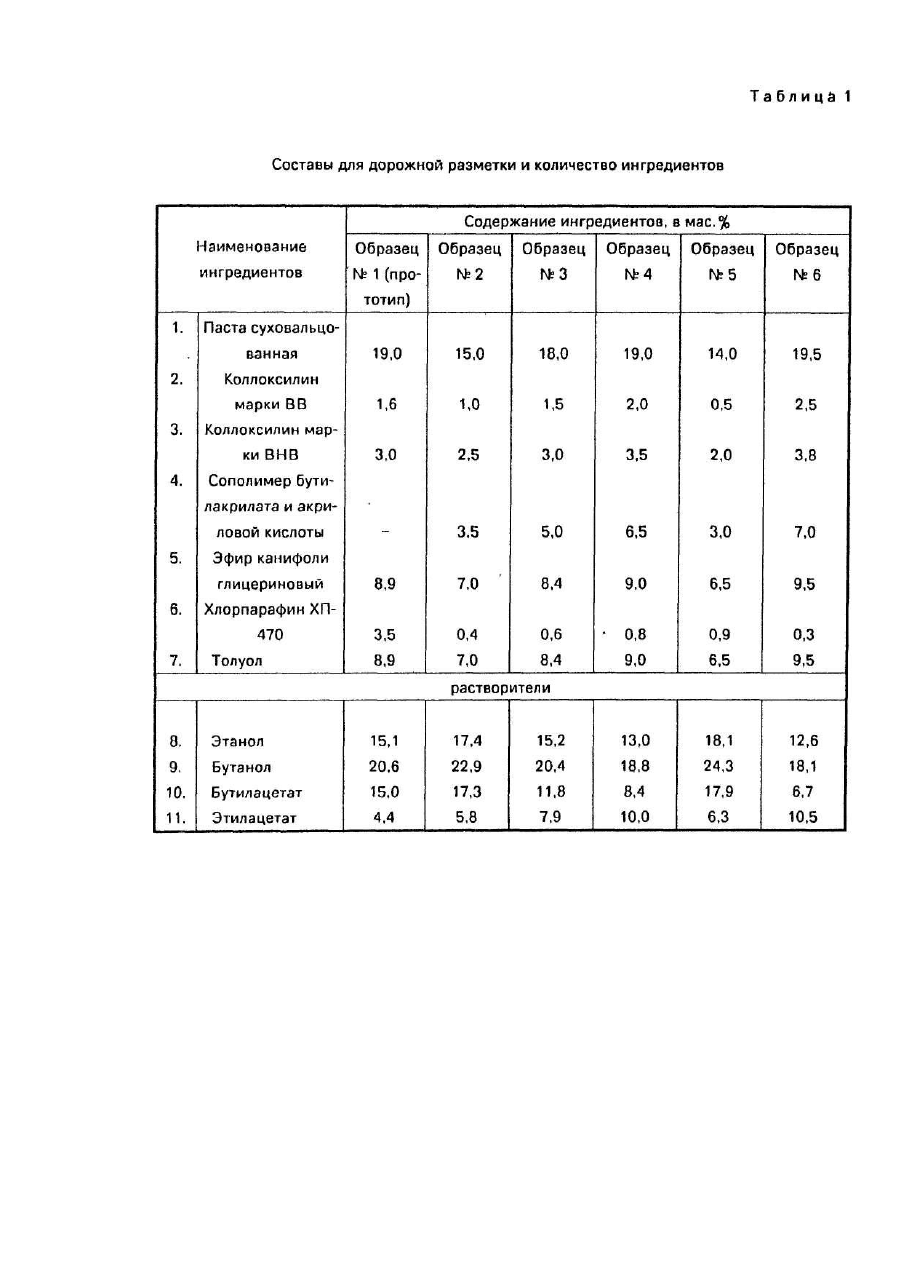

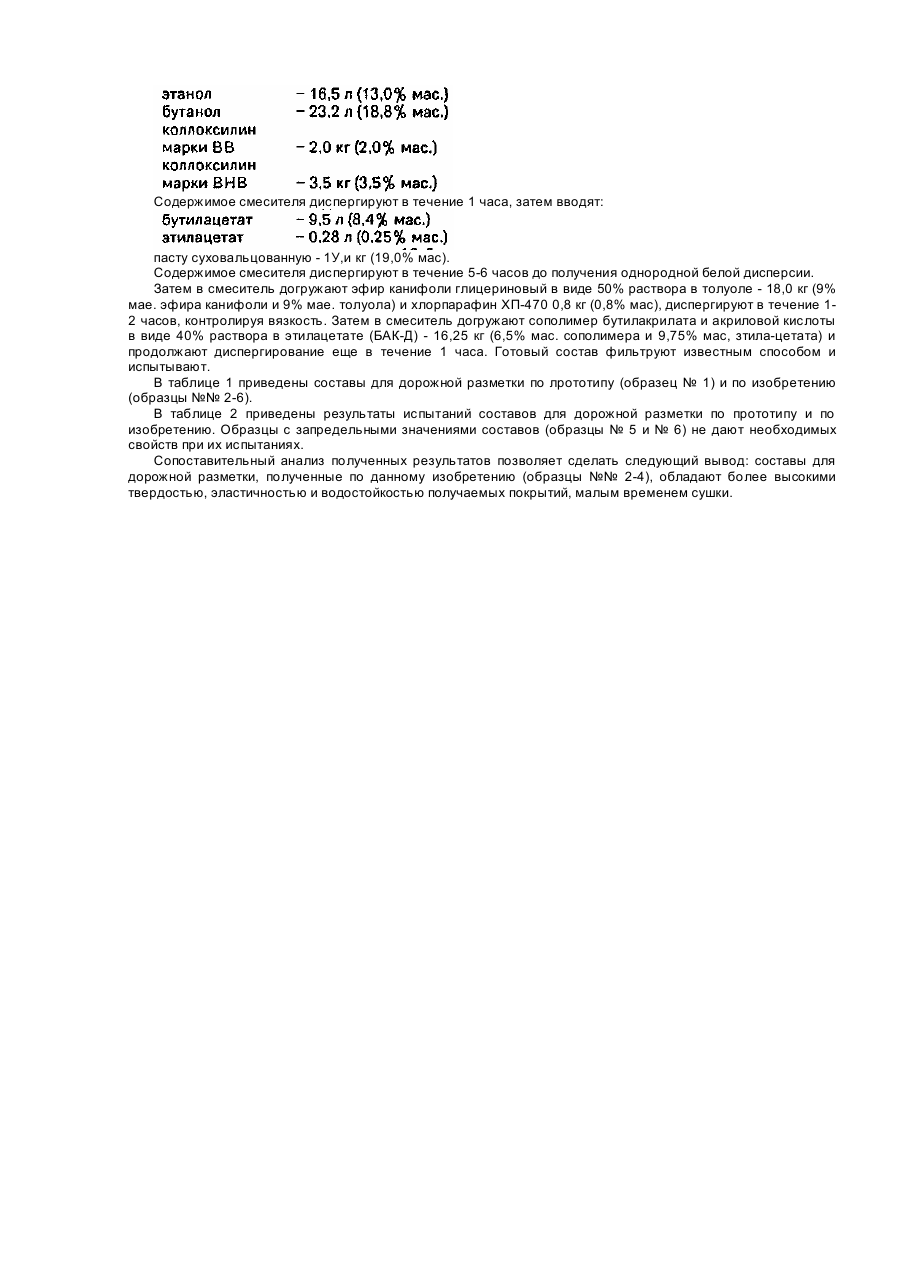

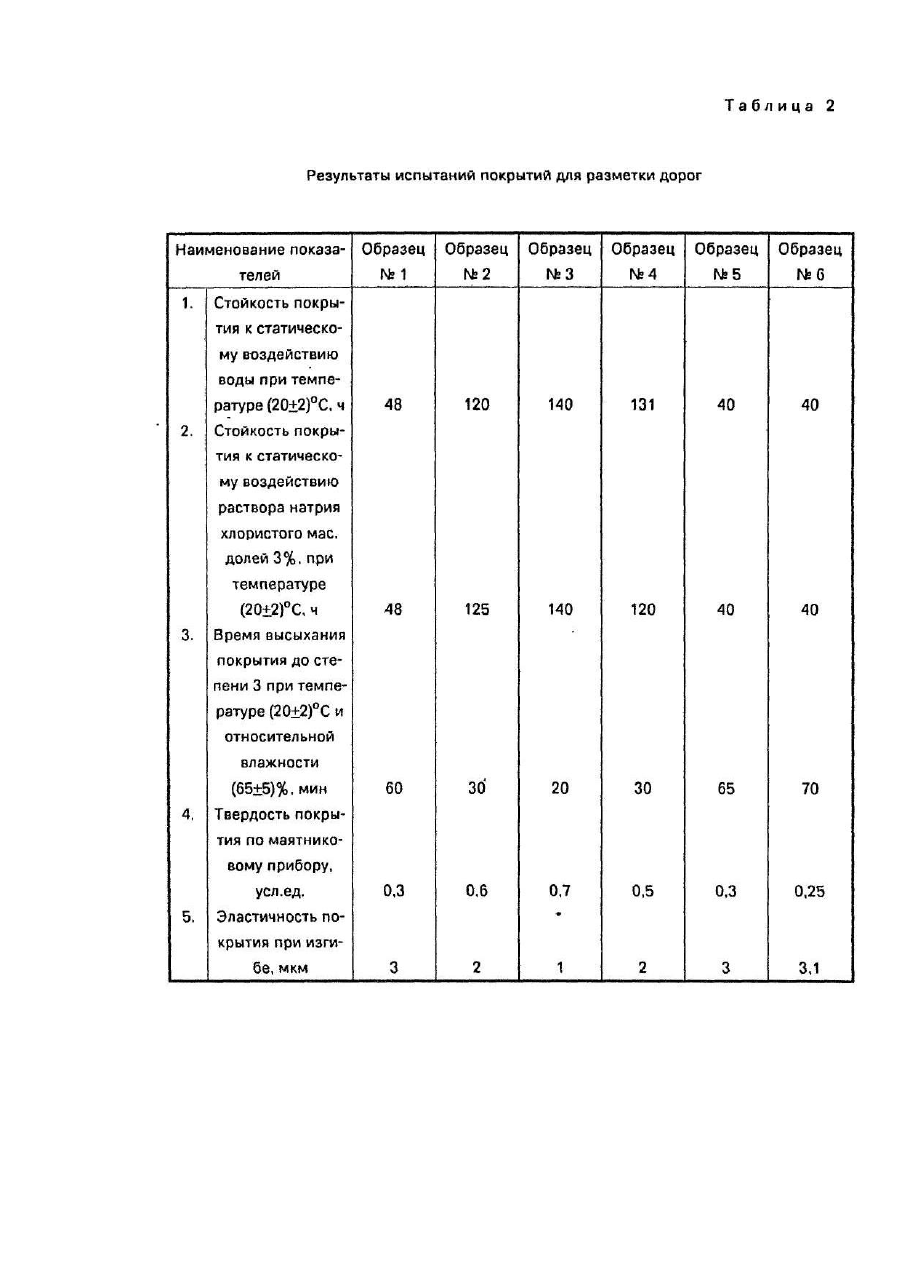

Изобретение относится к химической промышленности, а именно к составам для дорожной разметки, и может быть использовано в автодорожной промышленности. Известен состав, включающий суховальцовамную пасту, коллоксилин марки ВВ, коллоксилин марки ВНВ, эфир канифоли глицериновый, хлорпарафин, толуол, органические растворители [1]. Недостатками известного состава являются длительное время сушки, низкие твердость, эластичность и водостойкость получаемого покрытия. В основу изобретения поставлена задача создания состава для дорожной разметки, в котором при использовании в качестве связующего дополнительно сополимера бутилакрилата и акриловой кислоты обеспечивается высокая твердость, эластичность и водостойкость покрытия, образованного на дорожном полотне. Кроме того, снижается время сушки покрытия. Поставленная задача решается тем, что состав, содержащий пасту суховальцованную, коллоксилин марки ВВ, коллоксилин марки ВНВ. эфир канифоли глицериновый, хлорпарафин, толуол, органические растворители, согласно изобретению дополнительно содержит в качестве связующего сополимер бутилакрилата и акриловой кислоты при следующем соотношении ингредиентов (мас.%): Использование в составе для дорожной разметки в качестве связующего дополнительно сополимера бутилакрилата и акриловой кислоты позволяет повысить твердость покрытия и уменьшить время его сушки, т.к. увеличивается общее содержание твердых (сухих) компонентов при уменьшении общего количества растворителя. Эластичность покрытия повышается вследствие более высоких эластических свойств сополимера бутилакрилата и акриловой кислоты, имеющего в молекуле двойные связи. Водостойкость покрытия повышается за счет высокой адгезии сополимера бутилакрилата и акриловой кислоты к асфальтобетонному и цементобетонному дорожному полотну, которая обеспечивается высокой хемосорбционной активностью карбоксильных групп акриловой кислоты по отношению к неорганическим компонентам бетонов. Таким образом, предлагаемая совокупность признаков, как вновь введенных, так и известных, отвечает критериям изобретения, обеспечивая в целом новизну, изобретательский уровень и промышленную применимость. Характеристика ингредиентов состава: 1. Паста суховальцованная, выпускается по ТУ 84-186-88. Представляет собой смесь пигментов - оксида цинка и диоксида титана в соотношении 1:1, развальцованную с нитроцеллюлозой, дибутилфталатом и олеатом меди в соотношении 60 : (25,5 -27.5): (12-15): 0,5. 2. Коллоксилин марки ВВ, коллоксилин марки ВНВ, выпускаются по ГОСТ 5936 -73. Представляют собой азотнокислые эфиры целлюлозы, получаемые путем обработки целлюлозы азотной кислотой. 3. Сополимер бутилакрилата и акриловой кислоты БАК-Д, выпускается по ТУ 6-42-203.П-92. Получается путем свободно-радикальной полимеризации бутилакрилата с акриловой кислотой в среде этанола или этилацетата в присутствии ди-нитрила азо-изомасляной кислоты и доде-цилмеркаптана, где m + n - число звеньев в макромолекуле. Прозрачная жидкость без посторонних включений. Условная вязкость 40%-ного раствора в этилацетате по В3-4, с 20-80 4. Эфир канифоли глицериновый, выпускается по ТУ 13-0281078-78-79. Представляет собой сложный эфир трехатомного спирта-глицерина и смоляных кислот сосновой канифоли. 5. Хлорпарафин ХП - 470, выпускается по ТУ 6-01-568-76. Представляет собой хлорированные жидкие очищенные парафины или неомыляемые производные сульфоната. Эмпирическая формула С18Н32СІ 6. 6. Толуол по ГОСТ 5789-78. Органические растворители: Этанол по ГОСТ 17299-78 или ТУ 38.402-62-117-90 Бутанол по ГОСТ 5201-81 Бутилацетат по ГОСТ 8981-78 Этилацетат по ГОСТ 8981-78. Пример выполнения состава по изобретению. В смеситель емкостью 200 л загружают: Содержимое смесителя диспергируют в течение 1 часа, затем вводят: пасту суховальцованную - 1У,и кг (19,0% маc). Содержимое смесителя диспергируют в течение 5-6 часов до получения однородной белой дисперсии. Затем в смеситель догружают эфир канифоли глицериновый в виде 50% раствора в толуоле - 18,0 кг (9% мае. эфира канифоли и 9% мае. толуола) и хлорпарафин ХП-470 0,8 кг (0,8% маc), диспергируют в течение 12 часов, контролируя вязкость. Затем в смеситель догружают сополимер бутилакрилата и акриловой кислоты в виде 40% раствора в этилацетате (БАК-Д) - 16,25 кг (6,5% мас. сополимера и 9,75% мас, зтила-цетата) и продолжают диспергирование еще в течение 1 часа. Готовый состав фильтруют известным способом и испытывают. В таблице 1 приведены составы для дорожной разметки по лрототипу (образец № 1) и по изобретению (образцы №№ 2-6). В таблице 2 приведены результаты испытаний составов для дорожной разметки по прототипу и по изобретению. Образцы с запредельными значениями составов (образцы № 5 и № 6) не дают необходимых свойств при их испытаниях. Сопоставительный анализ полученных результатов позволяет сделать следующий вывод: составы для дорожной разметки, полученные по данному изобретению (образцы №№ 2-4), обладают более высокими твердостью, эластичностью и водостойкостью получаемых покрытий, малым временем сушки.
