Клей

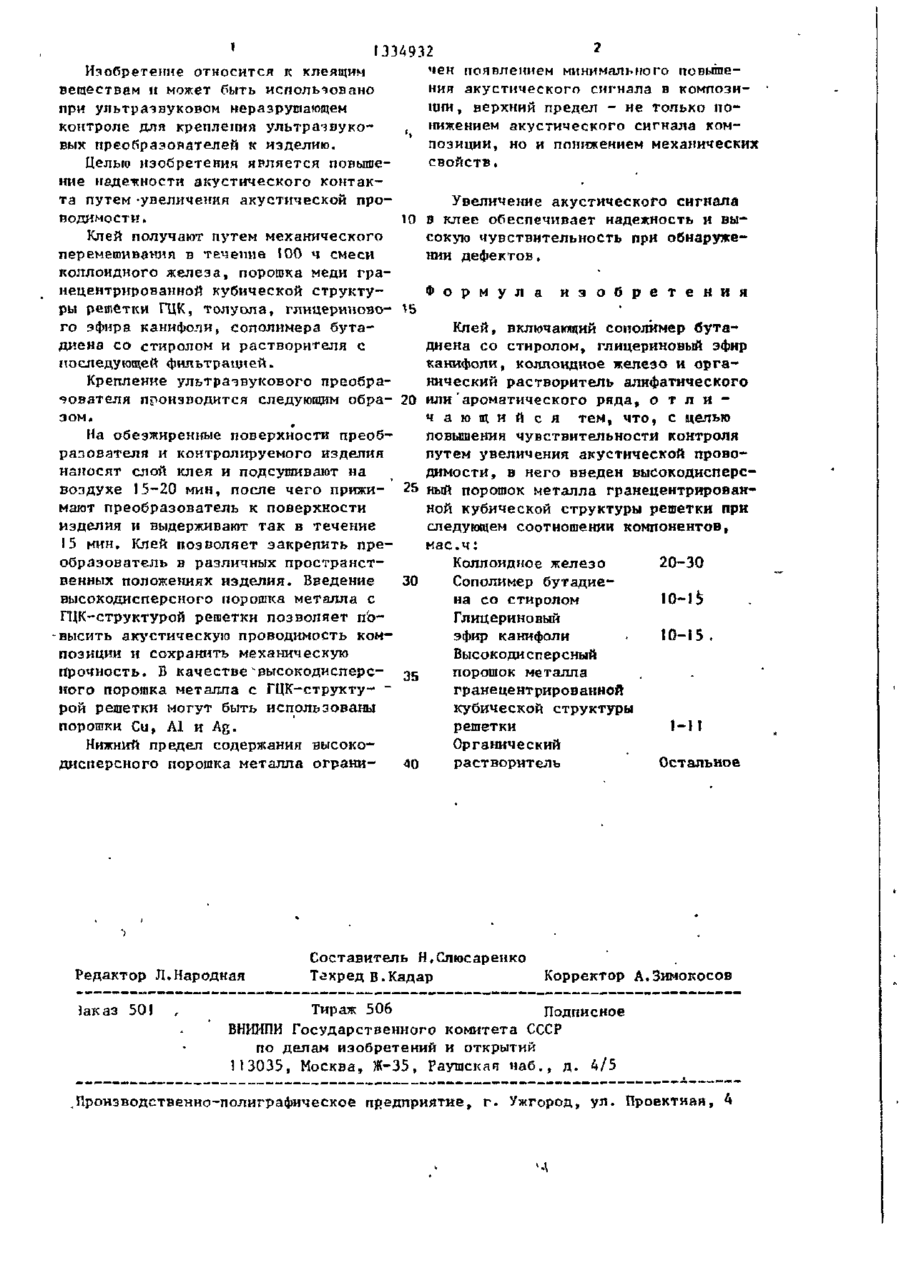

союз СОВЕТСКИХ SU..n 1334932 СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН A1 ( 5 1 ) 5 G 01 N 2 9 / 0 0 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (46) 15.02.90. Бюл. № 6 *(2f) 3992991/25-2Q (22) 17.12.85 (71) Институт коллоидной химии и химии воды им. А.В.Думанского (72) Т.М.Швец, З.М.Мельниченко, Р.Д.Чищева, В.Г.Тихий, А.А.Филиппов и Л.А.Присмицкий (53) 620.179.16(088.8) (56) Авторское свидетельство СССР № 1014873, кл. G 01 N 29/00, 1983. (54) КЛЕЙ (57) Изобретение относится к клеящим веществам и может быть использовано при ультразвуковом нераэрушающем контроле для крепления ультразвуко вых преобразователей к изделию.Целью изобретения, является повышение надежности акустического контакта путем увеличения проводимости. Клей полу,чают путем механического перемешивания смеси коллоидного железа, толуола, глицеринового эфира канифоли, сополимера бутадиена со стиролом высокодисперсного порошка меди гране- . центрированной кубической структуры решетки и растворителя с последующей фильтрацией. Введение высокодисперсного порошка металла позволяет повысить акустическую проводимость клея при сохранении высоких механических свойств. • ( ? •л 1334932 Изобретение откосится к клеящим чен появлением минимального повышевеществам и может быть использовано ния акустического сигнала в композипри ультразвуковом неразрушающем ции, верхний предел - не только поконтроле для креплеїшп ультрачвуко, нижением акустического сигнала комвых преобразователей к изделию. позиции, но и понижением механических Целью изобретения является повышесвойств. ние надежности акустического контакта путем -увеличения акустической проУвеличение акустического сигнала водимости, ю в клее обеспечивает надежность и выКлей получают путем механического сокую чувствительность при обнаружеперемешивания в течение Ї00 ч смеси нии дефектов. коллоидного железа, порошка меди гранецентрированной кубической структуФормула и з о б р е т е н и я ры решетки ГЦК, толуола, глицериново- 15 го эфира канифоли, сополимера бутаКлеЙ, включающий сополимер бутадиена со стиролом и растворителя с диена со стиролом, глицериновый эфир последующей фильтрацией. канифоли, коллоидное железо и оргаКрепление ультразвукового преобранический растворитель алифатического зователя производится следующим обра- 20 или ароматического ряда, о т л и ч а ю щ и й с я тем, что, с целью эом« повышения чувствительности контроля На обезжиренные поверхности преобпутем увеличения акустической проворазователя и контролируемого изделия димости» в него введен высокодисперснаносят слой клея и подсушивают на воздухе 15-20 мин, после чего прижи- 25 кый порошок металла гранецентрированной кубической структуры решетки при мают преобразователь к поверхности следующем соотношении компонентов, изделия и выдерживают так в течение мас.ч: 15 мин. Клей позволяет закрепить преКоллоидное железо 20-30 образователь в различных пространст30 Сополимер бутадиевенных положениях изделия. Введение на со стиролом 10-1$ высокодисперсного порошка металла с Глицериновый ГЦК-структурой решетки позволяет поэфир канифоли . І0-І5 . высить акустическую проводимость комВысокодисперсный позиции и сохранить механическую порошок металла прочность. В качестве ^высокодисперс- 35 гранецентрироваиноА ного порошка металла с ГЦК-структу- ~ кубической структуры рой решетки могут быть использованы решетки 1-М порошки Си, А1 и Ag. Органический Н И Ж Н И Й предел содержания высоко40 растворитель Остальное дисперсного порошка металла ограни Редактор Л.Народная Іаказ 501 Составитель Н.Слюсаренко Техред В.Кадар Корректор А.Зимокосов Тираж 506 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. .Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
