Ланцюгова муфта

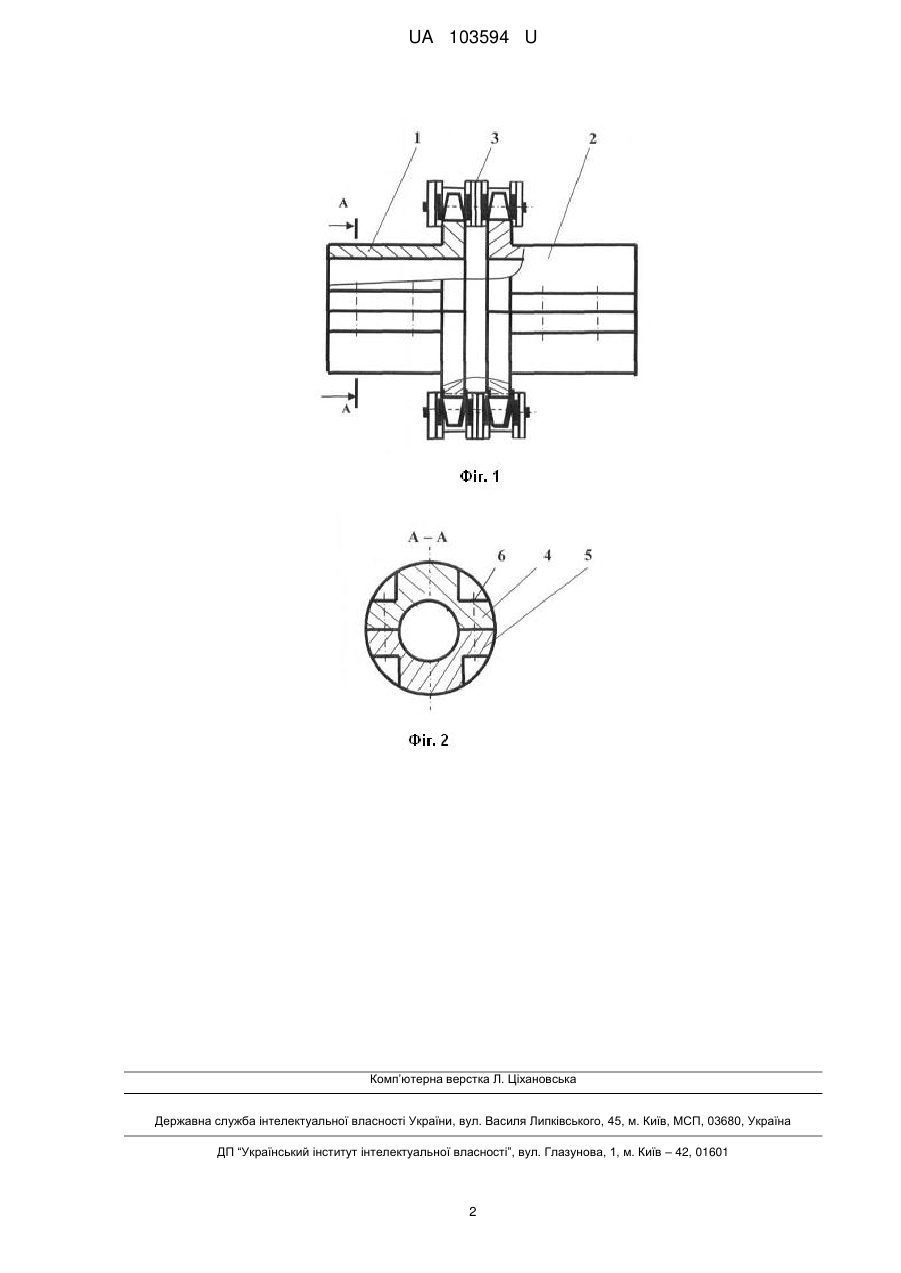

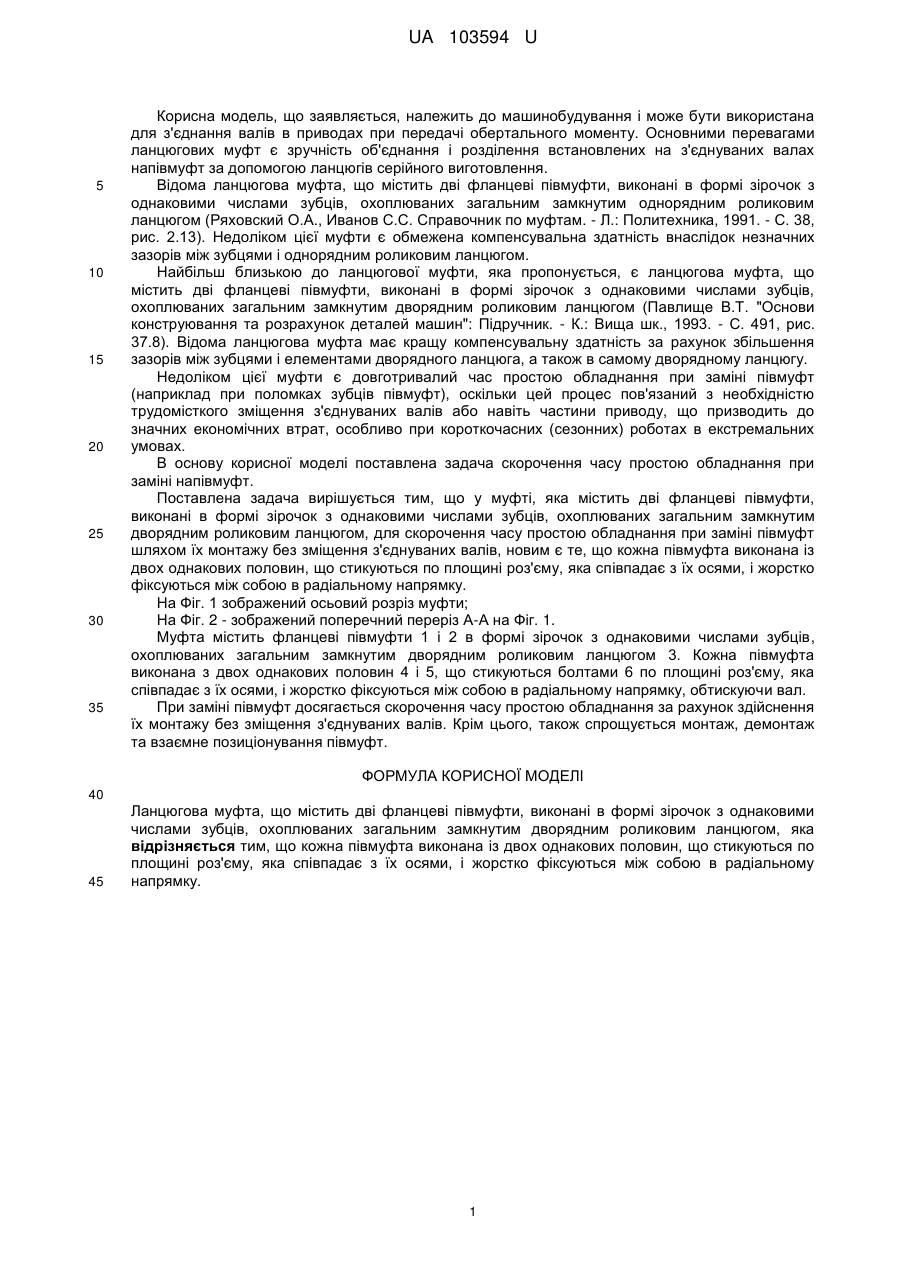

Реферат: Ланцюгова муфта містить дві фланцеві півмуфти, виконані в формі зірочок з однаковими числами зубців, охоплюваних загальним замкнутим дворядним роликовим ланцюгом. Кожна півмуфта виконана із двох однакових половин, що стикуються по площині роз'єму, яка співпадає з їх осями, і жорстко фіксуються між собою в радіальному напрямку. UA 103594 U (54) ЛАНЦЮГОВА МУФТА UA 103594 U UA 103594 U 5 10 15 20 25 30 35 Корисна модель, що заявляється, належить до машинобудування і може бути використана для з'єднання валів в приводах при передачі обертального моменту. Основними перевагами ланцюгових муфт є зручність об'єднання і розділення встановлених на з'єднуваних валах напівмуфт за допомогою ланцюгів серійного виготовлення. Відома ланцюгова муфта, що містить дві фланцеві півмуфти, виконані в формі зірочок з однаковими числами зубців, охоплюваних загальним замкнутим однорядним роликовим ланцюгом (Ряховский О.А., Иванов С.С. Справочник по муфтам. - Л.: Политехника, 1991. - С. 38, рис. 2.13). Недоліком цієї муфти є обмежена компенсувальна здатність внаслідок незначних зазорів між зубцями і однорядним роликовим ланцюгом. Найбільш близькою до ланцюгової муфти, яка пропонується, є ланцюгова муфта, що містить дві фланцеві півмуфти, виконані в формі зірочок з однаковими числами зубців, охоплюваних загальним замкнутим дворядним роликовим ланцюгом (Павлище В.Т. "Основи конструювання та розрахунок деталей машин": Підручник. - К.: Вища шк., 1993. - С. 491, рис. 37.8). Відома ланцюгова муфта має кращу компенсувальну здатність за рахунок збільшення зазорів між зубцями і елементами дворядного ланцюга, а також в самому дворядному ланцюгу. Недоліком цієї муфти є довготривалий час простою обладнання при заміні півмуфт (наприклад при поломках зубців півмуфт), оскільки цей процес пов'язаний з необхідністю трудомісткого зміщення з'єднуваних валів або навіть частини приводу, що призводить до значних економічних втрат, особливо при короткочасних (сезонних) роботах в екстремальних умовах. В основу корисної моделі поставлена задача скорочення часу простою обладнання при заміні напівмуфт. Поставлена задача вирішується тим, що у муфті, яка містить дві фланцеві півмуфти, виконані в формі зірочок з однаковими числами зубців, охоплюваних загальним замкнутим дворядним роликовим ланцюгом, для скорочення часу простою обладнання при заміні півмуфт шляхом їх монтажу без зміщення з'єднуваних валів, новим є те, що кожна півмуфта виконана із двох однакових половин, що стикуються по площині роз'єму, яка співпадає з їх осями, і жорстко фіксуються між собою в радіальному напрямку. На Фіг. 1 зображений осьовий розріз муфти; На Фіг. 2 - зображений поперечний переріз А-А на Фіг. 1. Муфта містить фланцеві півмуфти 1 і 2 в формі зірочок з однаковими числами зубців, охоплюваних загальним замкнутим дворядним роликовим ланцюгом 3. Кожна півмуфта виконана з двох однакових половин 4 і 5, що стикуються болтами 6 по площині роз'єму, яка співпадає з їх осями, і жорстко фіксуються між собою в радіальному напрямку, обтискуючи вал. При заміні півмуфт досягається скорочення часу простою обладнання за рахунок здійснення їх монтажу без зміщення з'єднуваних валів. Крім цього, також спрощується монтаж, демонтаж та взаємне позиціонування півмуфт. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Ланцюгова муфта, що містить дві фланцеві півмуфти, виконані в формі зірочок з однаковими числами зубців, охоплюваних загальним замкнутим дворядним роликовим ланцюгом, яка відрізняється тим, що кожна півмуфта виконана із двох однакових половин, що стикуються по площині роз'єму, яка співпадає з їх осями, і жорстко фіксуються між собою в радіальному напрямку. 1 UA 103594 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
