Пристрій для обкатування роликами бокових поверхонь шківів клиноремених передач

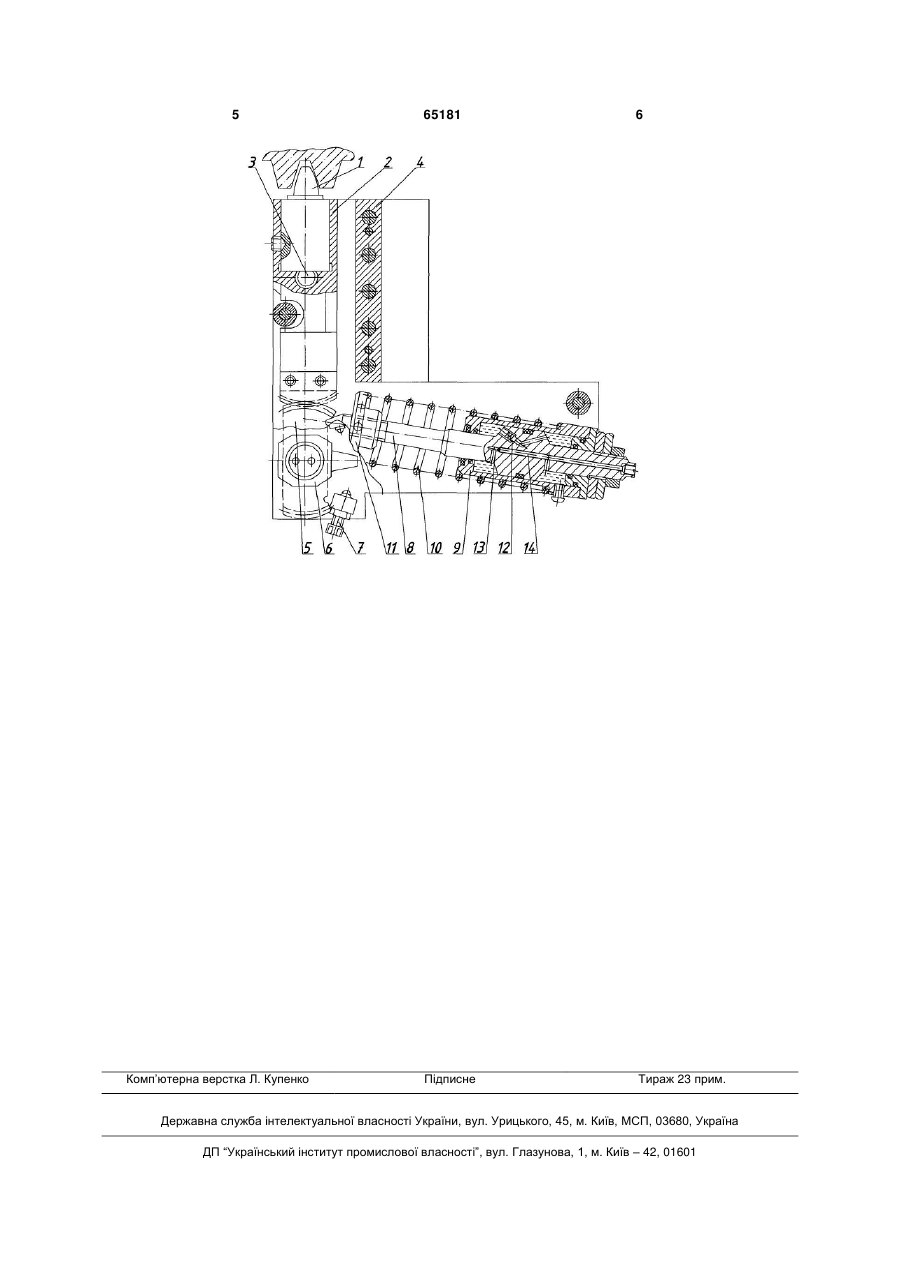

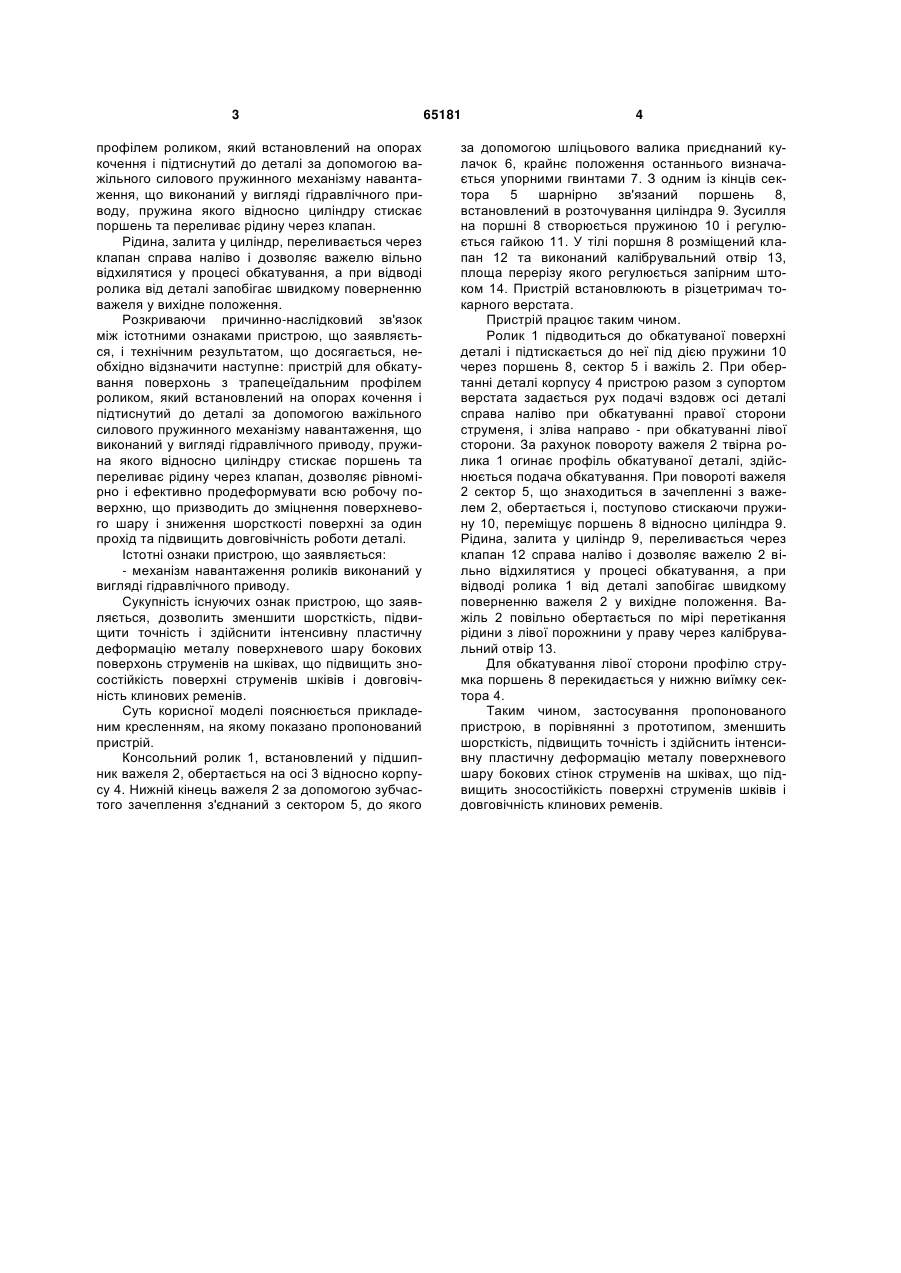

Пристрій для обкатування поверхонь з трапецеїдальним профілем роликом, який встановлений на опорах кочення і підтиснутий до деталі за допомогою важільного силового пружинного механізму навантаження, який відрізняється тим, що механізм навантаження роликів виконаний у вигляді гідравлічного приводу, пружина якого відносно циліндра стискає поршень та переливає рідину через клапан. (19) (21) u201106404 (22) 23.05.2011 (24) 25.11.2011 (46) 25.11.2011, Бюл.№ 22, 2011 р. (72) БУТАКОВ БОРИС ІВАНОВИЧ, МАРЧЕНКО ДМИТРО ДМИТРОВИЧ, МАМАРІН ВОЛОДИМИР ВСЕВОЛОДОВИЧ (73) БУТАКОВ БОРИС ІВАНОВИЧ 3 профілем роликом, який встановлений на опорах кочення і підтиснутий до деталі за допомогою важільного силового пружинного механізму навантаження, що виконаний у вигляді гідравлічного приводу, пружина якого відносно циліндру стискає поршень та переливає рідину через клапан. Рідина, залита у циліндр, переливається через клапан справа наліво і дозволяє важелю вільно відхилятися у процесі обкатування, а при відводі ролика від деталі запобігає швидкому поверненню важеля у вихідне положення. Розкриваючи причинно-наслідковий зв'язок між істотними ознаками пристрою, що заявляється, і технічним результатом, що досягається, необхідно відзначити наступне: пристрій для обкатування поверхонь з трапецеїдальним профілем роликом, який встановлений на опорах кочення і підтиснутий до деталі за допомогою важільного силового пружинного механізму навантаження, що виконаний у вигляді гідравлічного приводу, пружина якого відносно циліндру стискає поршень та переливає рідину через клапан, дозволяє рівномірно і ефективно продеформувати всю робочу поверхню, що призводить до зміцнення поверхневого шару і зниження шорсткості поверхні за один прохід та підвищить довговічність роботи деталі. Істотні ознаки пристрою, що заявляється: - механізм навантаження роликів виконаний у вигляді гідравлічного приводу. Сукупність існуючих ознак пристрою, що заявляється, дозволить зменшити шорсткість, підвищити точність і здійснити інтенсивну пластичну деформацію металу поверхневого шару бокових поверхонь струменів на шківах, що підвищить зносостійкість поверхні струменів шківів і довговічність клинових ременів. Суть корисної моделі пояснюється прикладеним кресленням, на якому показано пропонований пристрій. Консольний ролик 1, встановлений у підшипник важеля 2, обертається на осі 3 відносно корпусу 4. Нижній кінець важеля 2 за допомогою зубчастого зачеплення з'єднаний з сектором 5, до якого 65181 4 за допомогою шліцьового валика приєднаний кулачок 6, крайнє положення останнього визначається упорними гвинтами 7. З одним із кінців сектора 5 шарнірно зв'язаний поршень 8, встановлений в розточування циліндра 9. Зусилля на поршні 8 створюється пружиною 10 і регулюється гайкою 11. У тілі поршня 8 розміщений клапан 12 та виконаний калібрувальний отвір 13, площа перерізу якого регулюється запірним штоком 14. Пристрій встановлюють в різцетримач токарного верстата. Пристрій працює таким чином. Ролик 1 підводиться до обкатуваної поверхні деталі і підтискається до неї під дією пружини 10 через поршень 8, сектор 5 і важіль 2. При обертанні деталі корпусу 4 пристрою разом з супортом верстата задається рух подачі вздовж осі деталі справа наліво при обкатуванні правої сторони струменя, і зліва направо - при обкатуванні лівої сторони. За рахунок повороту важеля 2 твірна ролика 1 огинає профіль обкатуваної деталі, здійснюється подача обкатування. При повороті важеля 2 сектор 5, що знаходиться в зачепленні з важелем 2, обертається і, поступово стискаючи пружину 10, переміщує поршень 8 відносно циліндра 9. Рідина, залита у циліндр 9, переливається через клапан 12 справа наліво і дозволяє важелю 2 вільно відхилятися у процесі обкатування, а при відводі ролика 1 від деталі запобігає швидкому поверненню важеля 2 у вихідне положення. Важіль 2 повільно обертається по мірі перетікання рідини з лівої порожнини у праву через калібрувальний отвір 13. Для обкатування лівої сторони профілю струмка поршень 8 перекидається у нижню виїмку сектора 4. Таким чином, застосування пропонованого пристрою, в порівнянні з прототипом, зменшить шорсткість, підвищить точність і здійснить інтенсивну пластичну деформацію металу поверхневого шару бокових стінок струменів на шківах, що підвищить зносостійкість поверхні струменів шківів і довговічність клинових ременів. 5 Комп’ютерна верстка Л. Купенко 65181 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
