Система моніторингу електрогідравлічних вирубувальних пресів

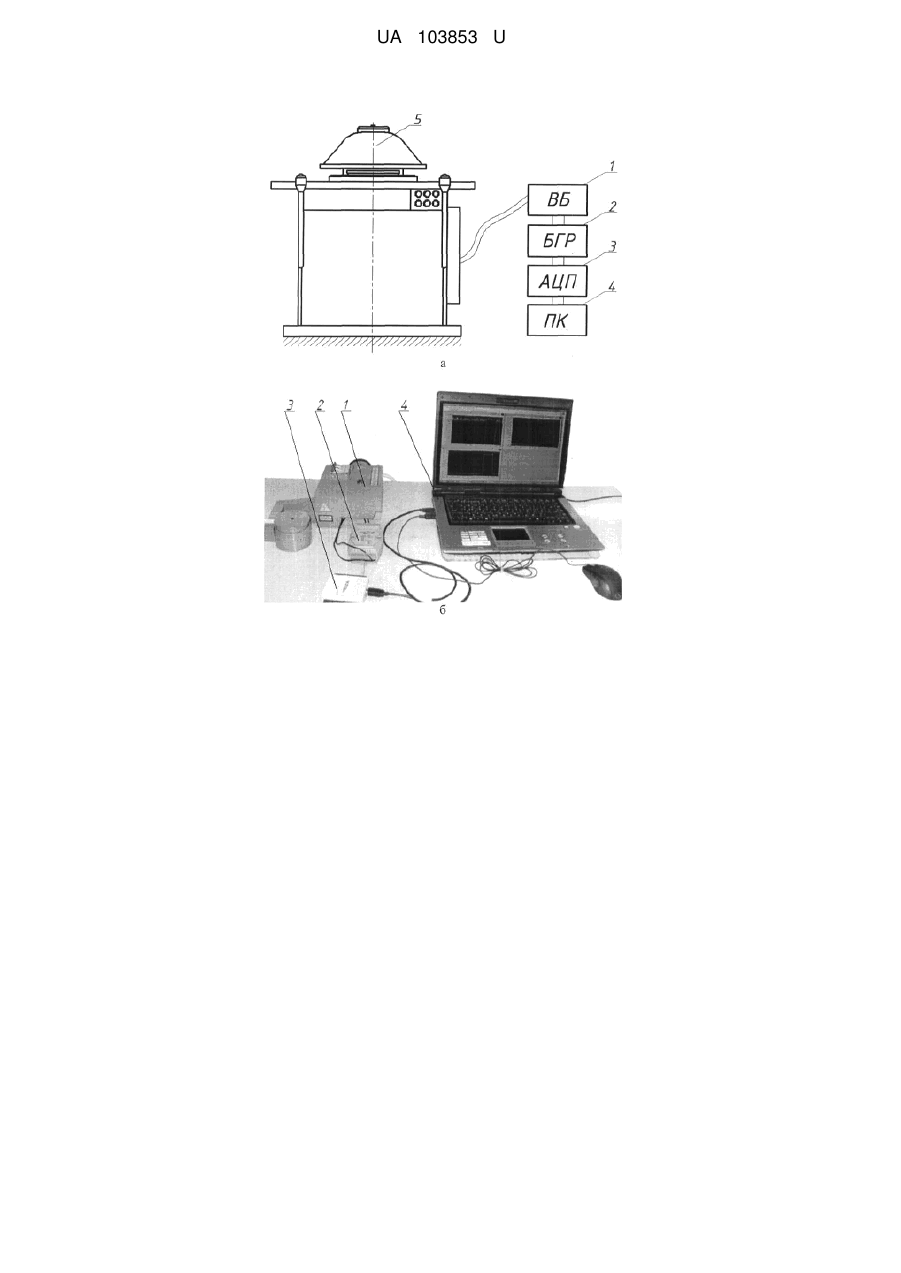

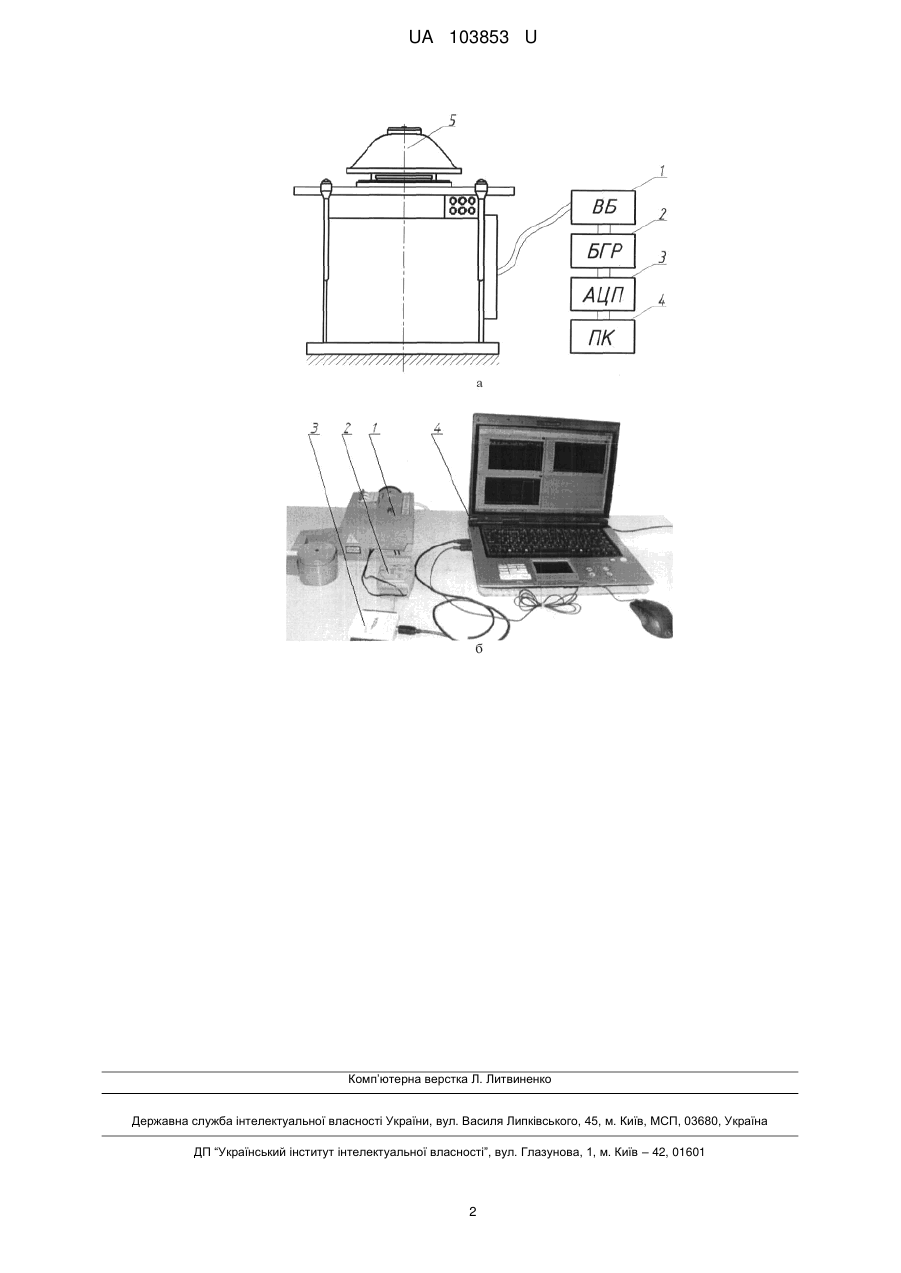

Реферат: Система моніторингу електрогідравлічних вирубувальних пресів легкої промисловості включає експериментальний вимірювальний блок. Експериментальний вимірювальний блок зв'язаний послідовно з блоком гальванічної розв'язки, аналого-цифровим перетворювачем (АЦП), датчиками контролю робочих характеристик пресів та персональним комп'ютером (ПК), що забезпечує дослідження та контроль параметрів вказаного обладнання в режимі реального часу. UA 103853 U (12) UA 103853 U UA 103853 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до шкіряної та шкіргалантерейної галузей легкої промисловості, а саме до систем моніторингу електрогідравлічних пресів, що використовуються для вирубування деталей взуття та шкіргалантерейних виробів. Відомим аналогом є автоматизована система гідромоніторингу [1], що містить датчик контролю рівня води, передавач та блок електроживлення, яка відрізняється тим, що як датчик рівня води використано пристрій неконтактного вимірювання рівня води на основі лазерного рівнеміра, а також застосовано поплавець з дзеркальним покриттям, який покращує умови відбивання оптичного випромінювання від досліджувальної поверхні. Недоліком аналога є обмеженість технічного використання запропонованої конструкції, особливо щодо застосування у вирубувальних пресах. Також, варто відмітити не відпрацьованість технічних рішень стосовно використання запропонованої конструкції та якості передачі сигналу. В основу корисної моделі поставлена задача створення системи моніторингу вирубувальних пресів, яка забезпечує дослідження та контроль їх робочих характеристик в режимі реального часу, а також дозволяє зменшити час на діагностику та ремонт вказаного обладнання. Поставлена задача вирішується тим, що для дослідження та контролю робочих характеристик електрогідравлічних пресів легкої промисловості розроблено експериментальний вимірювальний блок, а також використано блок гальванічної розв'язки, аналого-цифровий перетворювач (АЦП), датчики контролю робочих характеристик пресів та персональний комп'ютер (ПК). Керування пресовим обладнанням здійснюється через цифрові лінії плати АЦП. При цьому до нього одночасно під'єднуються всі необхідні датчики. Використаний АЦП дозволяє отримувати дані та обробляти їх одночасно з 4 каналів. Корисна модель пояснюється кресленням, де зображено систему моніторингу електрогідравлічних вирубувальних пресів, де: а - схема; б - зовнішній вигляд; 1 вимірювальний блок; 2 - блок гальванічної розв'язки; 3 - аналого-цифровий перетворювач; 4 персональний комп'ютер; 5 - вирубувальний прес. Корисна модель працює наступним чином. Вирубувальний прес 5 вмикається в мережу змінного струму через вимірювальний блок 1. Під час роботи дослідного обладнання (виконання технологічної операції та холостий хід) відбувається постійний обмін інформацією з ПК. Відповідні сигнали з датчиків надходять на вимірювальний блок 1, проходять через блок гальванічної розв'язки 2 і потім надходять на А ЦП 3 та далі на ПК 4, де опрацьовуються у відповідності з потребами користувача. Розроблена система моніторингу постійно отримує сигнали з датчиків в реальному часі, здійснює контроль над вирубувальним пресом 5 та виводить всю необхідну інформацію про його стан на екран ПК 4. Таким чином, забезпечується повний контроль над усіма системами обладнання, яке досліджується, що дозволяє зменшити час на діагностику та ремонт вирубувальних пресів за рахунок отримання точної інформації про їх стан з урахуванням дійсних значень вимірювальних характеристик. Джерело інформації: 1. Пат. № 60595 UA, G01F. Автоматизована система гідромоніторингу /Сминтина В.Α., Сантоній В.І., Янко В.В., Іванченко І.О., Будіянська Л.М. - № u201013880; заявл. 22.11.2010; опубл. 25.06.2011, Бюл. № 12. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Система моніторингу електрогідравлічних вирубувальних пресів легкої промисловості, яка відрізняється тим, що включає експериментальний вимірювальний блок, який зв'язаний послідовно з блоком гальванічної розв'язки, аналого-цифровим перетворювачем (АЦП), датчиками контролю робочих характеристик пресів та персональним комп'ютером (ПК), що забезпечує дослідження та контроль параметрів вказаного обладнання в режимі реального часу. 1 UA 103853 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
