Телескопічний гвинтовий завантажувач

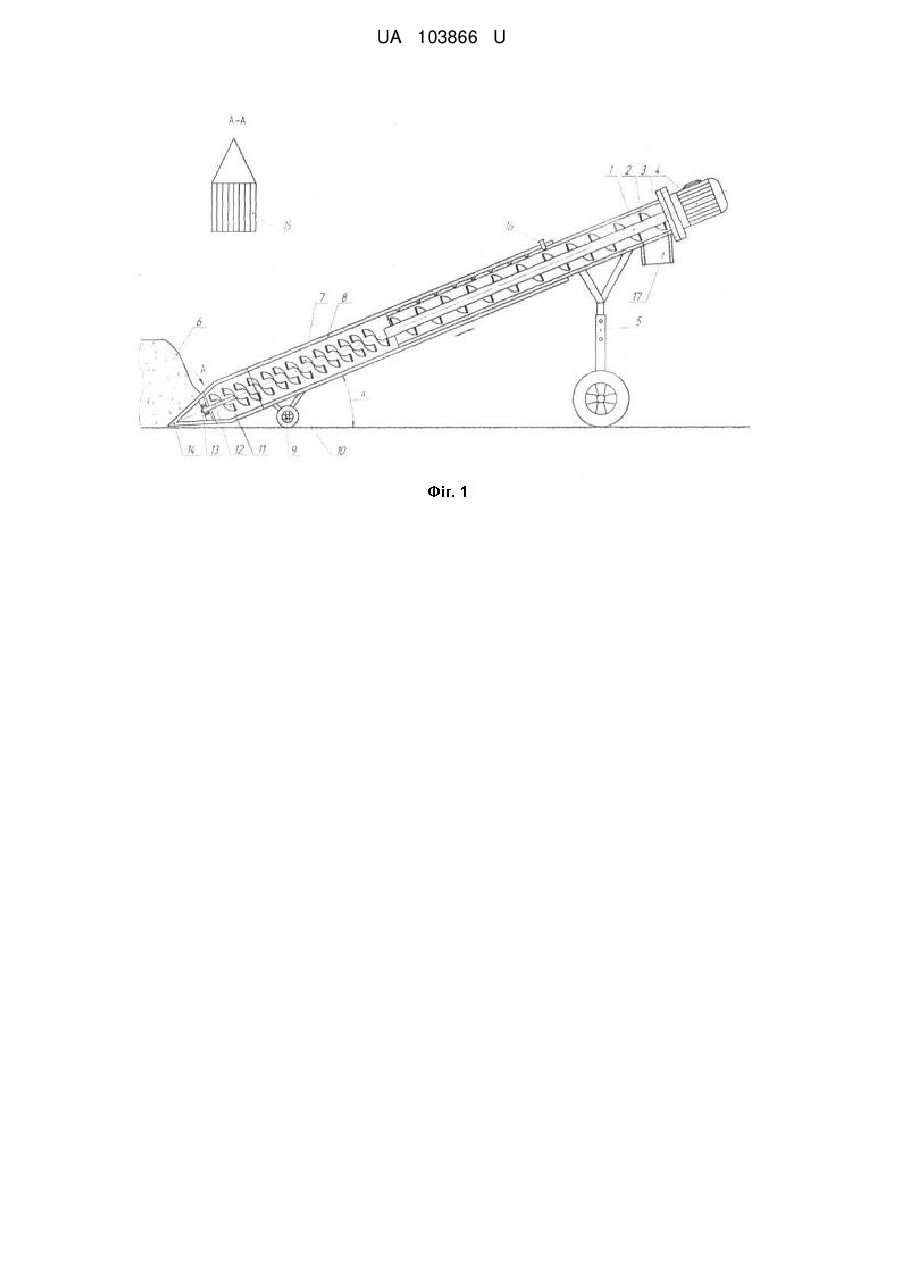

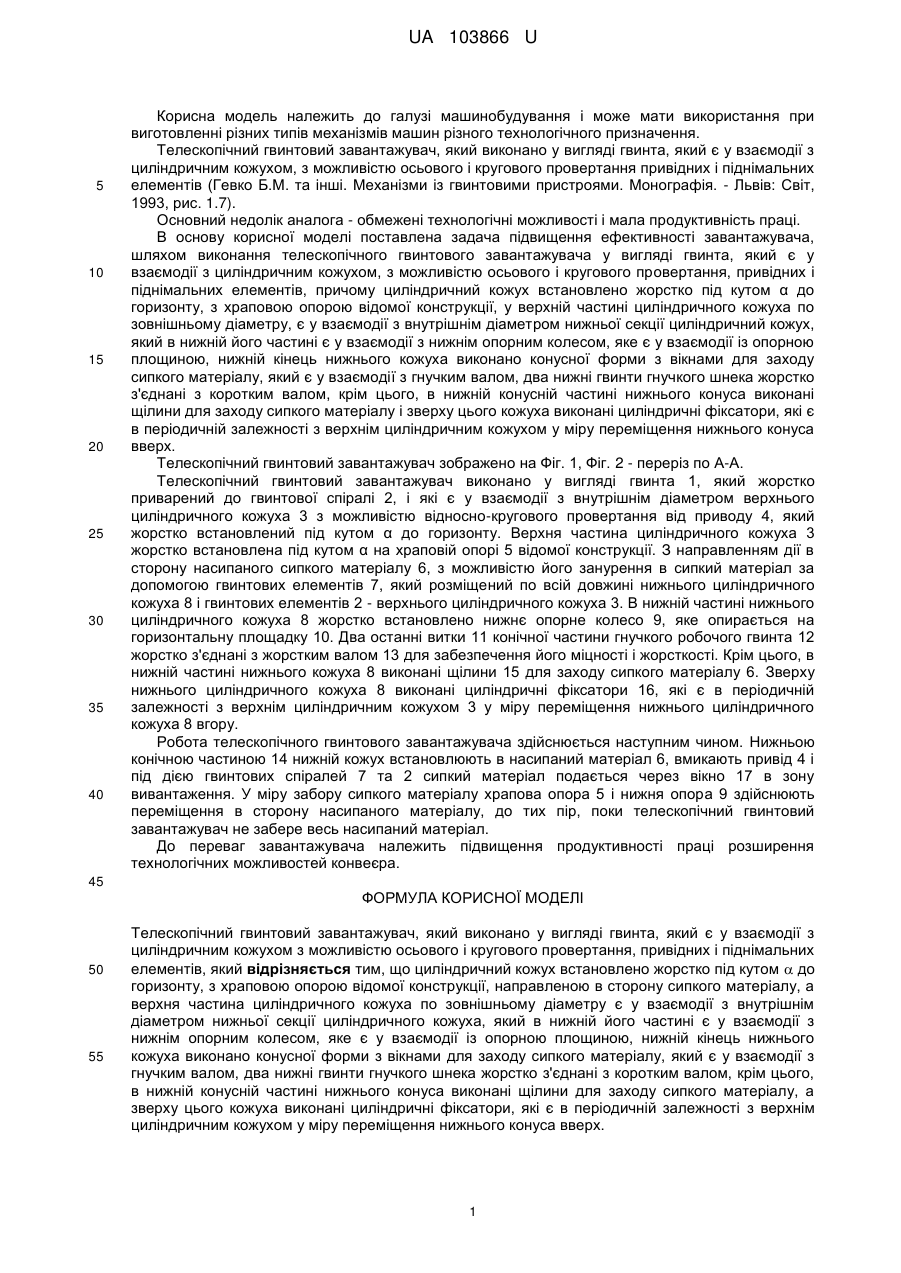

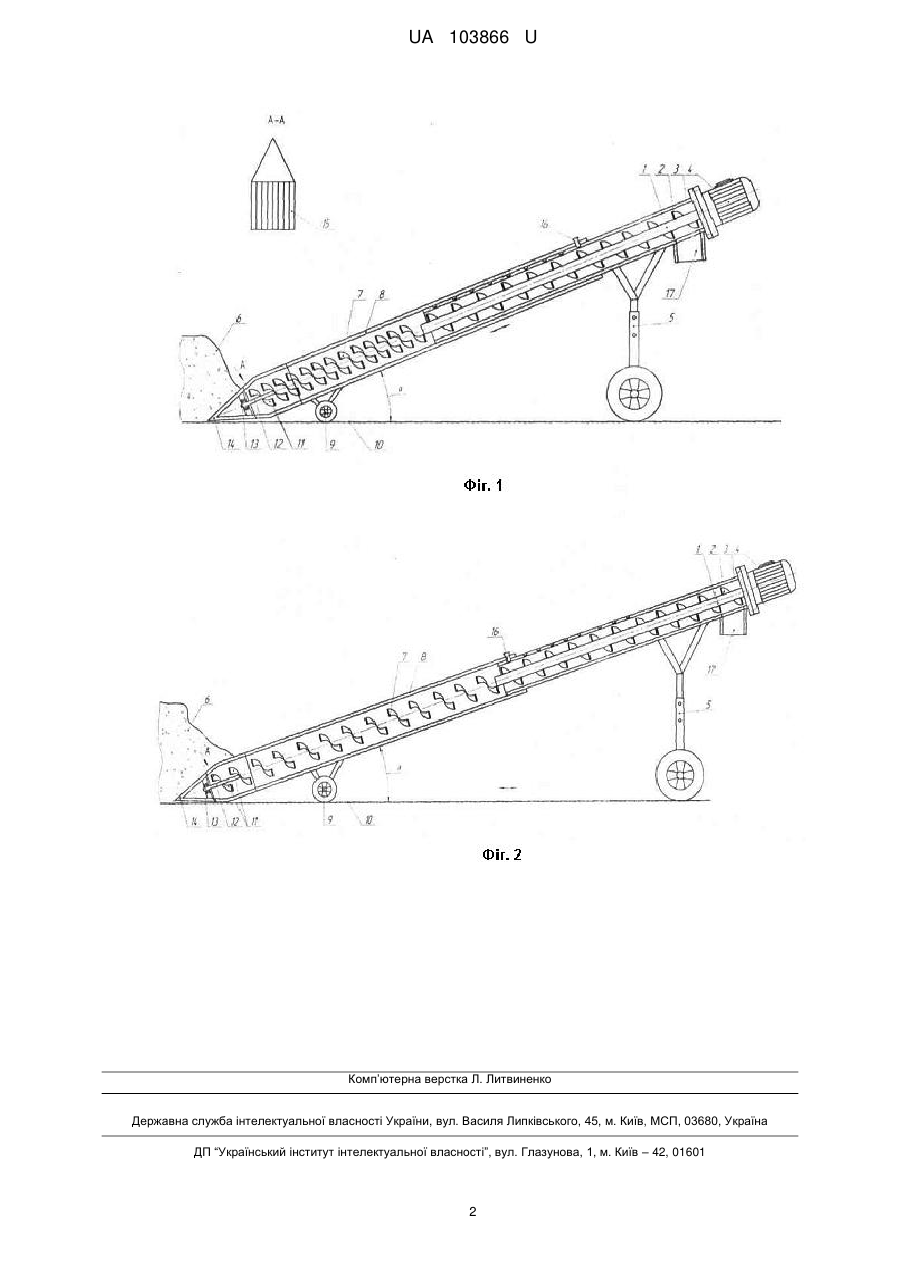

Реферат: Телескопічний гвинтовий завантажувач, який виконано у вигляді гвинта, який є у взаємодії з циліндричним кожухом з можливістю осьового і кругового провертання, привідних і піднімальних елементів. Циліндричний кожух встановлено жорстко під кутом  до горизонту, з храповою опорою відомої конструкції, направленою в сторону сипкого матеріалу, а верхня частина циліндричного кожуха по зовнішньому діаметру є у взаємодії з внутрішнім діаметром нижньої секції циліндричного кожуха, який в нижній його частині є у взаємодії з нижнім опорним колесом, яке є у взаємодії із опорною площиною, нижній кінець нижнього кожуха виконано конусної форми з вікнами для заходу сипкого матеріалу, який є у взаємодії з гнучким валом, два нижні гвинти гнучкого шнека жорстко з'єднані з коротким валом, крім цього, в нижній конусній частині нижнього конуса виконані щілини для заходу сипкого матеріалу, а зверху цього кожуха виконані циліндричні фіксатори, які є в періодичній залежності з верхнім циліндричним кожухом у міру переміщення нижнього конуса вверх. UA 103866 U (12) UA 103866 U UA 103866 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі машинобудування і може мати використання при виготовленні різних типів механізмів машин різного технологічного призначення. Телескопічний гвинтовий завантажувач, який виконано у вигляді гвинта, який є у взаємодії з циліндричним кожухом, з можливістю осьового і кругового провертання привідних і піднімальних елементів (Гевко Б.М. та інші. Механізми із гвинтовими пристроями. Монографія. - Львів: Світ, 1993, рис. 1.7). Основний недолік аналога - обмежені технологічні можливості і мала продуктивність праці. В основу корисної моделі поставлена задача підвищення ефективності завантажувача, шляхом виконання телескопічного гвинтового завантажувача у вигляді гвинта, який є у взаємодії з циліндричним кожухом, з можливістю осьового і кругового провертання, привідних і піднімальних елементів, причому циліндричний кожух встановлено жорстко під кутом α до горизонту, з храповою опорою відомої конструкції, у верхній частині циліндричного кожуха по зовнішньому діаметру, є у взаємодії з внутрішнім діаметром нижньої секції циліндричний кожух, який в нижній його частині є у взаємодії з нижнім опорним колесом, яке є у взаємодії із опорною площиною, нижній кінець нижнього кожуха виконано конусної форми з вікнами для заходу сипкого матеріалу, який є у взаємодії з гнучким валом, два нижні гвинти гнучкого шнека жорстко з'єднані з коротким валом, крім цього, в нижній конусній частині нижнього конуса виконані щілини для заходу сипкого матеріалу і зверху цього кожуха виконані циліндричні фіксатори, які є в періодичній залежності з верхнім циліндричним кожухом у міру переміщення нижнього конуса вверх. Телескопічний гвинтовий завантажувач зображено на Фіг. 1, Фіг. 2 - переріз по А-А. Телескопічний гвинтовий завантажувач виконано у вигляді гвинта 1, який жорстко приварений до гвинтової спіралі 2, і які є у взаємодії з внутрішнім діаметром верхнього циліндричного кожуха 3 з можливістю відносно-кругового провертання від приводу 4, який жорстко встановлений під кутом α до горизонту. Верхня частина циліндричного кожуха 3 жорстко встановлена під кутом α на храповій опорі 5 відомої конструкції. З направленням дії в сторону насипаного сипкого матеріалу 6, з можливістю його занурення в сипкий матеріал за допомогою гвинтових елементів 7, який розміщений по всій довжині нижнього циліндричного кожуха 8 і гвинтових елементів 2 - верхнього циліндричного кожуха 3. В нижній частині нижнього циліндричного кожуха 8 жорстко встановлено нижнє опорне колесо 9, яке опирається на горизонтальну площадку 10. Два останні витки 11 конічної частини гнучкого робочого гвинта 12 жорстко з'єднані з жорстким валом 13 для забезпечення його міцності і жорсткості. Крім цього, в нижній частині нижнього кожуха 8 виконані щілини 15 для заходу сипкого матеріалу 6. Зверху нижнього циліндричного кожуха 8 виконані циліндричні фіксатори 16, які є в періодичній залежності з верхнім циліндричним кожухом 3 у міру переміщення нижнього циліндричного кожуха 8 вгору. Робота телескопічного гвинтового завантажувача здійснюється наступним чином. Нижньою конічною частиною 14 нижній кожух встановлюють в насипаний матеріал 6, вмикають привід 4 і під дією гвинтових спіралей 7 та 2 сипкий матеріал подається через вікно 17 в зону вивантаження. У міру забору сипкого матеріалу храпова опора 5 і нижня опора 9 здійснюють переміщення в сторону насипаного матеріалу, до тих пір, поки телескопічний гвинтовий завантажувач не забере весь насипаний матеріал. До переваг завантажувача належить підвищення продуктивності праці розширення технологічних можливостей конвеєра. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Телескопічний гвинтовий завантажувач, який виконано у вигляді гвинта, який є у взаємодії з циліндричним кожухом з можливістю осьового і кругового провертання, привідних і піднімальних елементів, який відрізняється тим, що циліндричний кожух встановлено жорстко під кутом  до горизонту, з храповою опорою відомої конструкції, направленою в сторону сипкого матеріалу, а верхня частина циліндричного кожуха по зовнішньому діаметру є у взаємодії з внутрішнім діаметром нижньої секції циліндричного кожуха, який в нижній його частині є у взаємодії з нижнім опорним колесом, яке є у взаємодії із опорною площиною, нижній кінець нижнього кожуха виконано конусної форми з вікнами для заходу сипкого матеріалу, який є у взаємодії з гнучким валом, два нижні гвинти гнучкого шнека жорстко з'єднані з коротким валом, крім цього, в нижній конусній частині нижнього конуса виконані щілини для заходу сипкого матеріалу, а зверху цього кожуха виконані циліндричні фіксатори, які є в періодичній залежності з верхнім циліндричним кожухом у міру переміщення нижнього конуса вверх. 1 UA 103866 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
