Пристрій кріплення ріжучої пластини

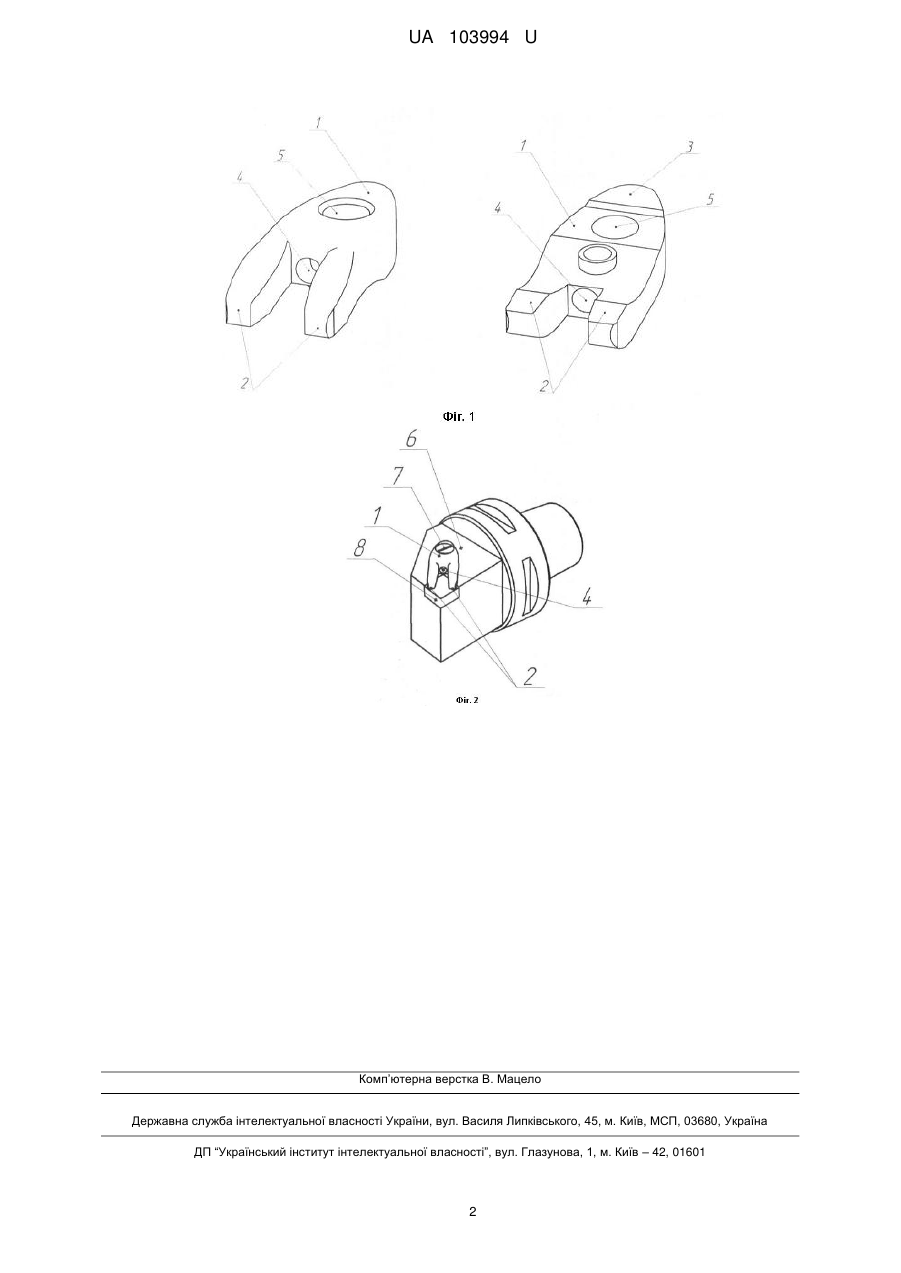

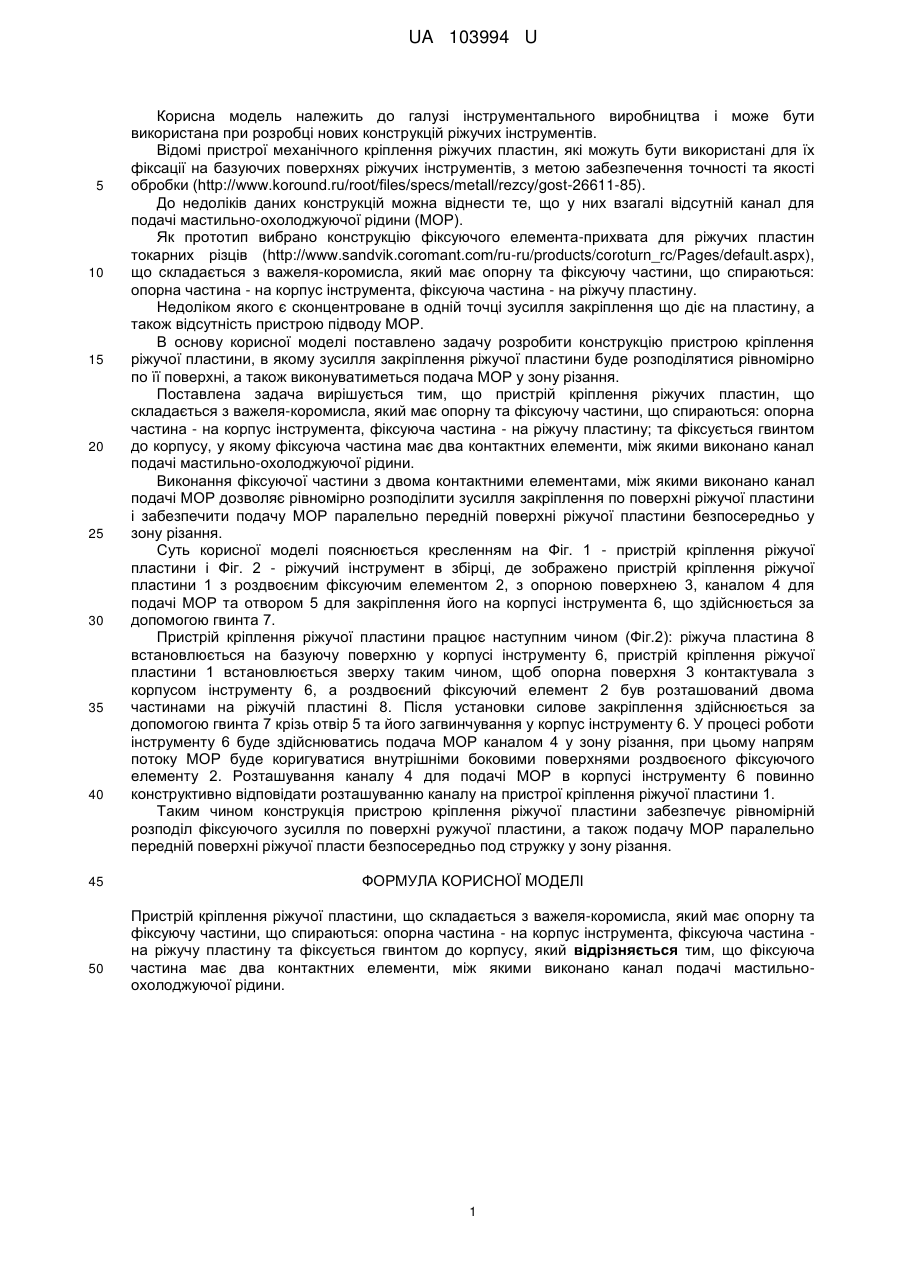

Реферат: UA 103994 U UA 103994 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі інструментального виробництва і може бути використана при розробці нових конструкцій ріжучих інструментів. Відомі пристрої механічного кріплення ріжучих пластин, які можуть бути використані для їх фіксації на базуючих поверхнях ріжучих інструментів, з метою забезпечення точності та якості обробки (http://www.koround.ru/root/files/specs/metall/rezcy/gost-26611-85). До недоліків даних конструкцій можна віднести те, що у них взагалі відсутній канал для подачі мастильно-охолоджуючої рідини (МОР). Як прототип вибрано конструкцію фіксуючого елемента-прихвата для ріжучих пластин токарних різців (http://www.sandvik.coromant.com/ru-ru/products/coroturn_rc/Pages/default.aspx), що складається з важеля-коромисла, який має опорну та фіксуючу частини, що спираються: опорна частина - на корпус інструмента, фіксуюча частина - на ріжучу пластину. Недоліком якого є сконцентроване в одній точці зусилля закріплення що діє на пластину, а також відсутність пристрою підводу МОР. В основу корисної моделі поставлено задачу розробити конструкцію пристрою кріплення ріжучої пластини, в якому зусилля закріплення ріжучої пластини буде розподілятися рівномірно по її поверхні, а також виконуватиметься подача МОР у зону різання. Поставлена задача вирішується тим, що пристрій кріплення ріжучих пластин, що складається з важеля-коромисла, який має опорну та фіксуючу частини, що спираються: опорна частина - на корпус інструмента, фіксуюча частина - на ріжучу пластину; та фіксується гвинтом до корпусу, у якому фіксуюча частина має два контактних елементи, між якими виконано канал подачі мастильно-охолоджуючої рідини. Виконання фіксуючої частини з двома контактними елементами, між якими виконано канал подачі МОР дозволяє рівномірно розподілити зусилля закріплення по поверхні ріжучої пластини і забезпечити подачу МОР паралельно передній поверхні ріжучої пластини безпосередньо у зону різання. Суть корисної моделі пояснюється кресленням на Фіг. 1 - пристрій кріплення ріжучої пластини і Фіг. 2 - ріжучий інструмент в збірці, де зображено пристрій кріплення ріжучої пластини 1 з роздвоєним фіксуючим елементом 2, з опорною поверхнею 3, каналом 4 для подачі МОР та отвором 5 для закріплення його на корпусі інструмента 6, що здійснюється за допомогою гвинта 7. Пристрій кріплення ріжучої пластини працює наступним чином (Фіг.2): ріжуча пластина 8 встановлюється на базуючу поверхню у корпусі інструменту 6, пристрій кріплення ріжучої пластини 1 встановлюється зверху таким чином, щоб опорна поверхня 3 контактувала з корпусом інструменту 6, а роздвоєний фіксуючий елемент 2 був розташований двома частинами на ріжучій пластині 8. Після установки силове закріплення здійснюється за допомогою гвинта 7 крізь отвір 5 та його загвинчування у корпус інструменту 6. У процесі роботи інструменту 6 буде здійснюватись подача МОР каналом 4 у зону різання, при цьому напрям потоку МОР буде коригуватися внутрішніми боковими поверхнями роздвоєного фіксуючого елементу 2. Розташування каналу 4 для подачі МОР в корпусі інструменту 6 повинно конструктивно відповідати розташуванню каналу на пристрої кріплення ріжучої пластини 1. Таким чином конструкція пристрою кріплення ріжучої пластини забезпечує рівномірній розподіл фіксуючого зусилля по поверхні ружучої пластини, а також подачу МОР паралельно передній поверхні ріжучої пласти безпосередньо под стружку у зону різання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій кріплення ріжучої пластини, що складається з важеля-коромисла, який має опорну та фіксуючу частини, що спираються: опорна частина - на корпус інструмента, фіксуюча частина на ріжучу пластину та фіксується гвинтом до корпусу, який відрізняється тим, що фіксуюча частина має два контактних елементи, між якими виконано канал подачі мастильноохолоджуючої рідини. 1 UA 103994 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
