Токарний багатоцільовий інструмент

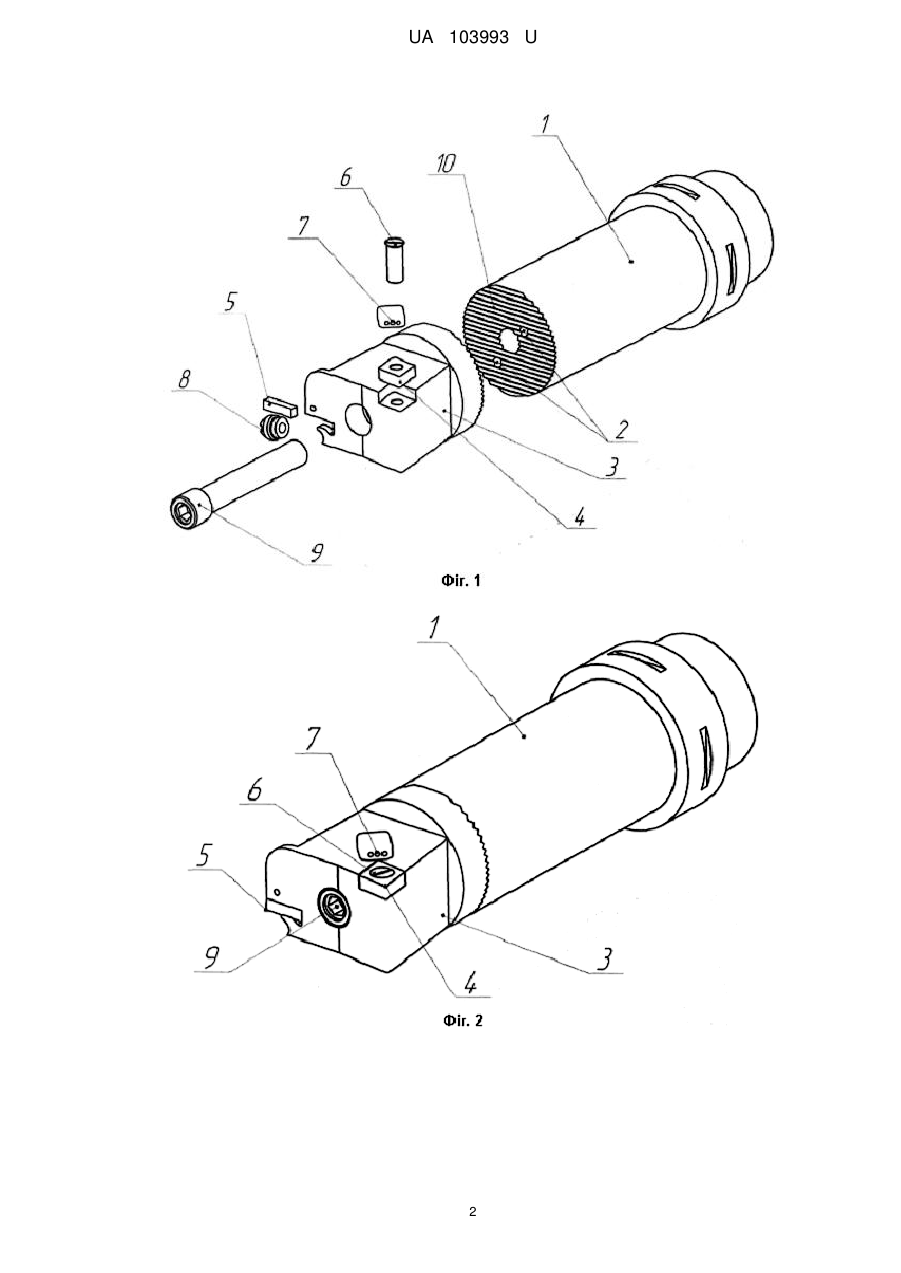

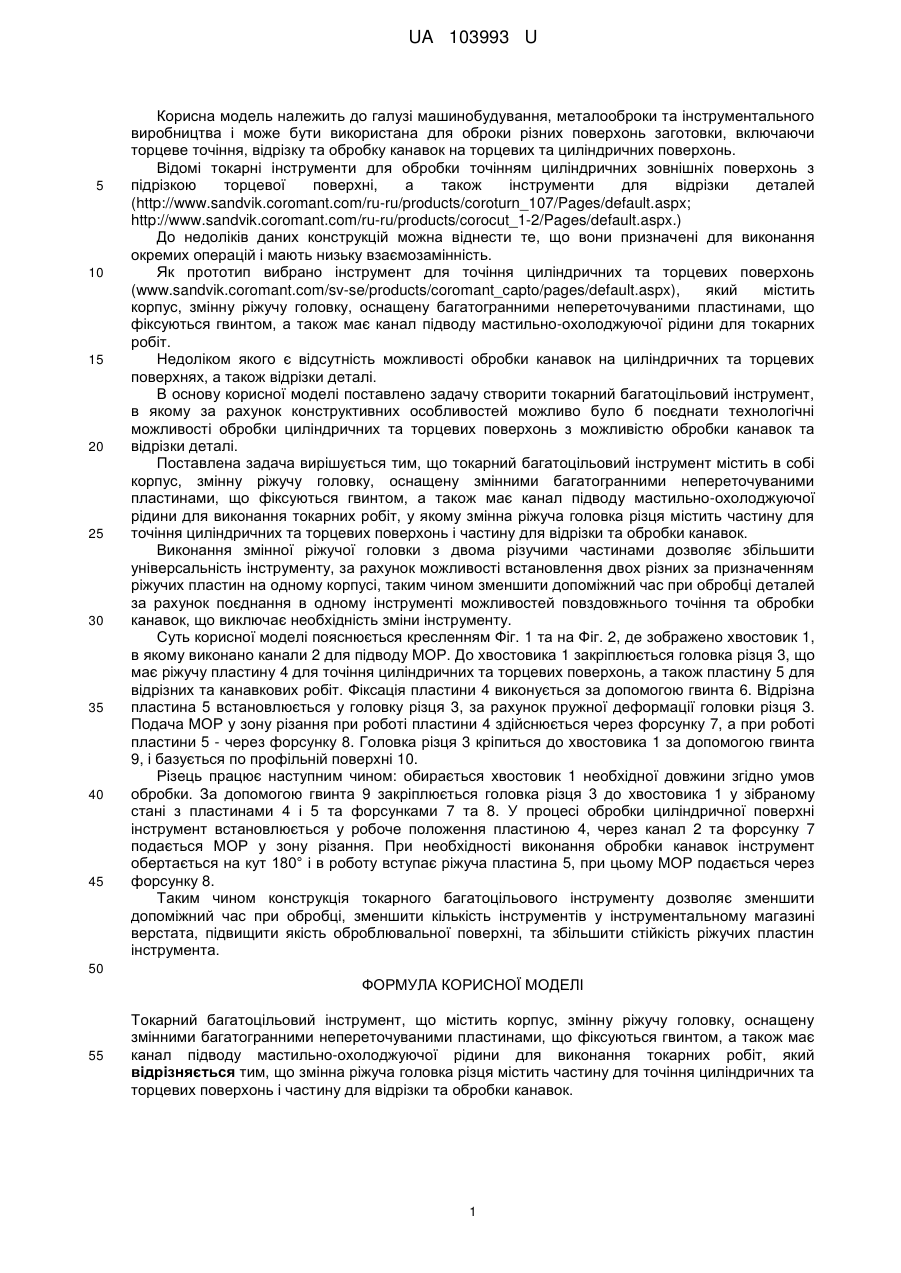

Реферат: Токарний багатоцільовий інструмент, що містить корпус, змінну ріжучу головку, оснащену змінними багатогранними непереточуваними пластинами, що фіксуються гвинтом, а також має канал підводу мастильно-охолоджуючої рідини для виконання токарних робіт, причому змінна ріжуча головка різця містить частину для точіння циліндричних та торцевих поверхонь і частину для відрізки та обробки канавок. UA 103993 U (54) ТОКАРНИЙ БАГАТОЦІЛЬОВИЙ ІНСТРУМЕНТ UA 103993 U UA 103993 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування, металооброки та інструментального виробництва і може бути використана для оброки різних поверхонь заготовки, включаючи торцеве точіння, відрізку та обробку канавок на торцевих та циліндричних поверхонь. Відомі токарні інструменти для обробки точінням циліндричних зовнішніх поверхонь з підрізкою торцевої поверхні, а також інструменти для відрізки деталей (http://www.sandvik.coromant.com/ru-ru/products/coroturn_107/Pages/default.aspx; http://www.sandvik.coromant.com/ru-ru/products/corocut_1-2/Pages/default.aspx.) До недоліків даних конструкцій можна віднести те, що вони призначені для виконання окремих операцій і мають низьку взаємозамінність. Як прототип вибрано інструмент для точіння циліндричних та торцевих поверхонь (www.sandvik.coromant.com/sv-se/products/coromant_capto/pages/default.aspx), який містить корпус, змінну ріжучу головку, оснащену багатогранними непереточуваними пластинами, що фіксуються гвинтом, а також має канал підводу мастильно-охолоджуючої рідини для токарних робіт. Недоліком якого є відсутність можливості обробки канавок на циліндричних та торцевих поверхнях, а також відрізки деталі. В основу корисної моделі поставлено задачу створити токарний багатоцільовий інструмент, в якому за рахунок конструктивних особливостей можливо було б поєднати технологічні можливості обробки циліндричних та торцевих поверхонь з можливістю обробки канавок та відрізки деталі. Поставлена задача вирішується тим, що токарний багатоцільовий інструмент містить в собі корпус, змінну ріжучу головку, оснащену змінними багатогранними непереточуваними пластинами, що фіксуються гвинтом, а також має канал підводу мастильно-охолоджуючої рідини для виконання токарних робіт, у якому змінна ріжуча головка різця містить частину для точіння циліндричних та торцевих поверхонь і частину для відрізки та обробки канавок. Виконання змінної ріжучої головки з двома різучими частинами дозволяє збільшити універсальність інструменту, за рахунок можливості встановлення двох різних за призначенням ріжучих пластин на одному корпусі, таким чином зменшити допоміжний час при обробці деталей за рахунок поєднання в одному інструменті можливостей повздовжнього точіння та обробки канавок, що виключає необхідність зміни інструменту. Суть корисної моделі пояснюється кресленням Фіг. 1 та на Фіг. 2, де зображено хвостовик 1, в якому виконано канали 2 для підводу МОР. До хвостовика 1 закріплюється головка різця 3, що має ріжучу пластину 4 для точіння циліндричних та торцевих поверхонь, а також пластину 5 для відрізних та канавкових робіт. Фіксація пластини 4 виконується за допомогою гвинта 6. Відрізна пластина 5 встановлюється у головку різця 3, за рахунок пружної деформації головки різця 3. Подача МОР у зону різання при роботі пластини 4 здійснюється через форсунку 7, а при роботі пластини 5 - через форсунку 8. Головка різця 3 кріпиться до хвостовика 1 за допомогою гвинта 9, і базується по профільній поверхні 10. Різець працює наступним чином: обирається хвостовик 1 необхідної довжини згідно умов обробки. За допомогою гвинта 9 закріплюється головка різця 3 до хвостовика 1 у зібраному стані з пластинами 4 і 5 та форсунками 7 та 8. У процесі обробки циліндричної поверхні інструмент встановлюється у робоче положення пластиною 4, через канал 2 та форсунку 7 подається МОР у зону різання. При необхідності виконання обробки канавок інструмент обертається на кут 180° і в роботу вступає ріжуча пластина 5, при цьому МОР подається через форсунку 8. Таким чином конструкція токарного багатоцільового інструменту дозволяє зменшити допоміжний час при обробці, зменшити кількість інструментів у інструментальному магазині верстата, підвищити якість оброблювальної поверхні, та збільшити стійкість ріжучих пластин інструмента. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Токарний багатоцільовий інструмент, що містить корпус, змінну ріжучу головку, оснащену змінними багатогранними непереточуваними пластинами, що фіксуються гвинтом, а також має канал підводу мастильно-охолоджуючої рідини для виконання токарних робіт, який відрізняється тим, що змінна ріжуча головка різця містить частину для точіння циліндричних та торцевих поверхонь і частину для відрізки та обробки канавок. 1 UA 103993 U 2 UA 103993 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
