Збірний залізобетонний фундамент з опорними взаємно перпендикулярними фермами

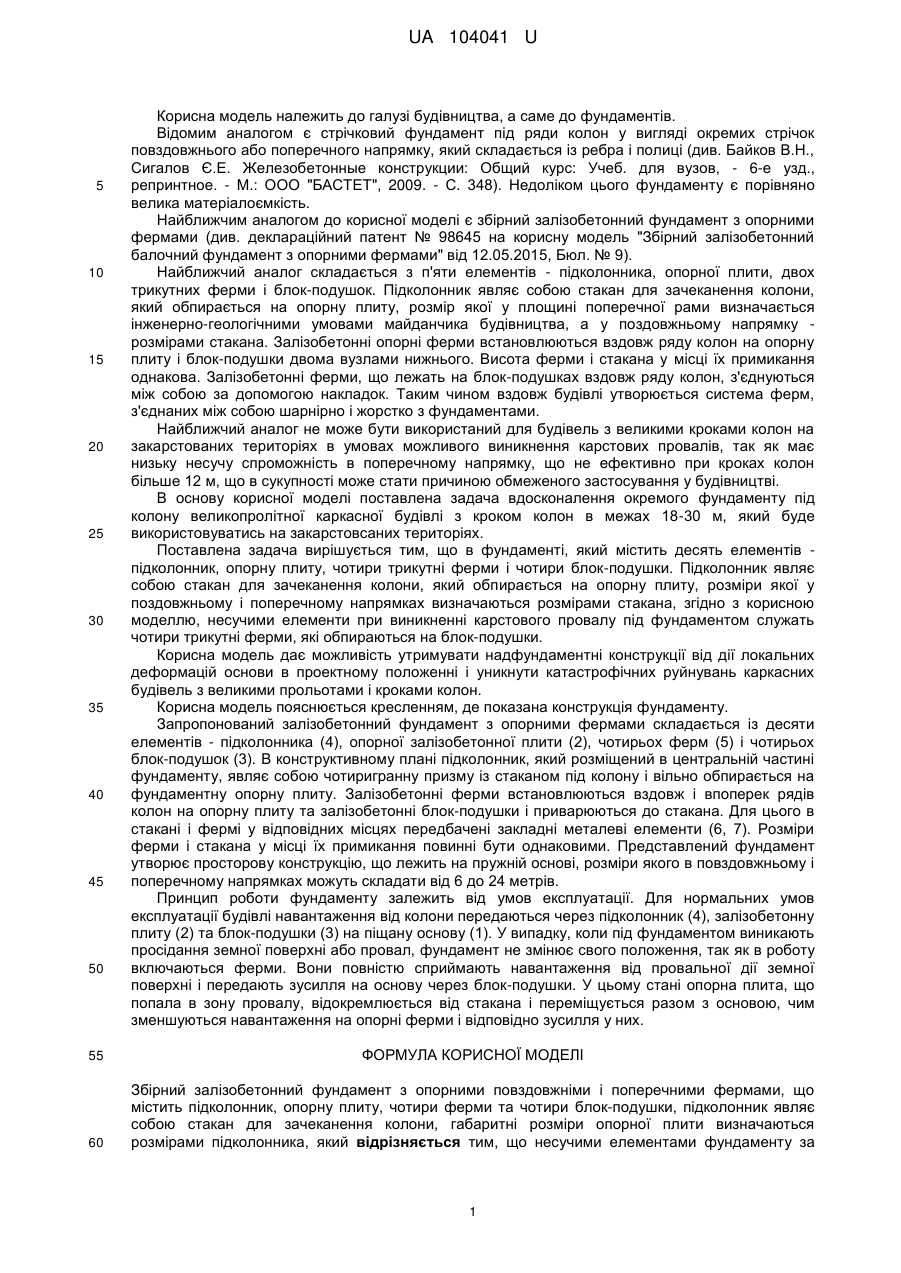

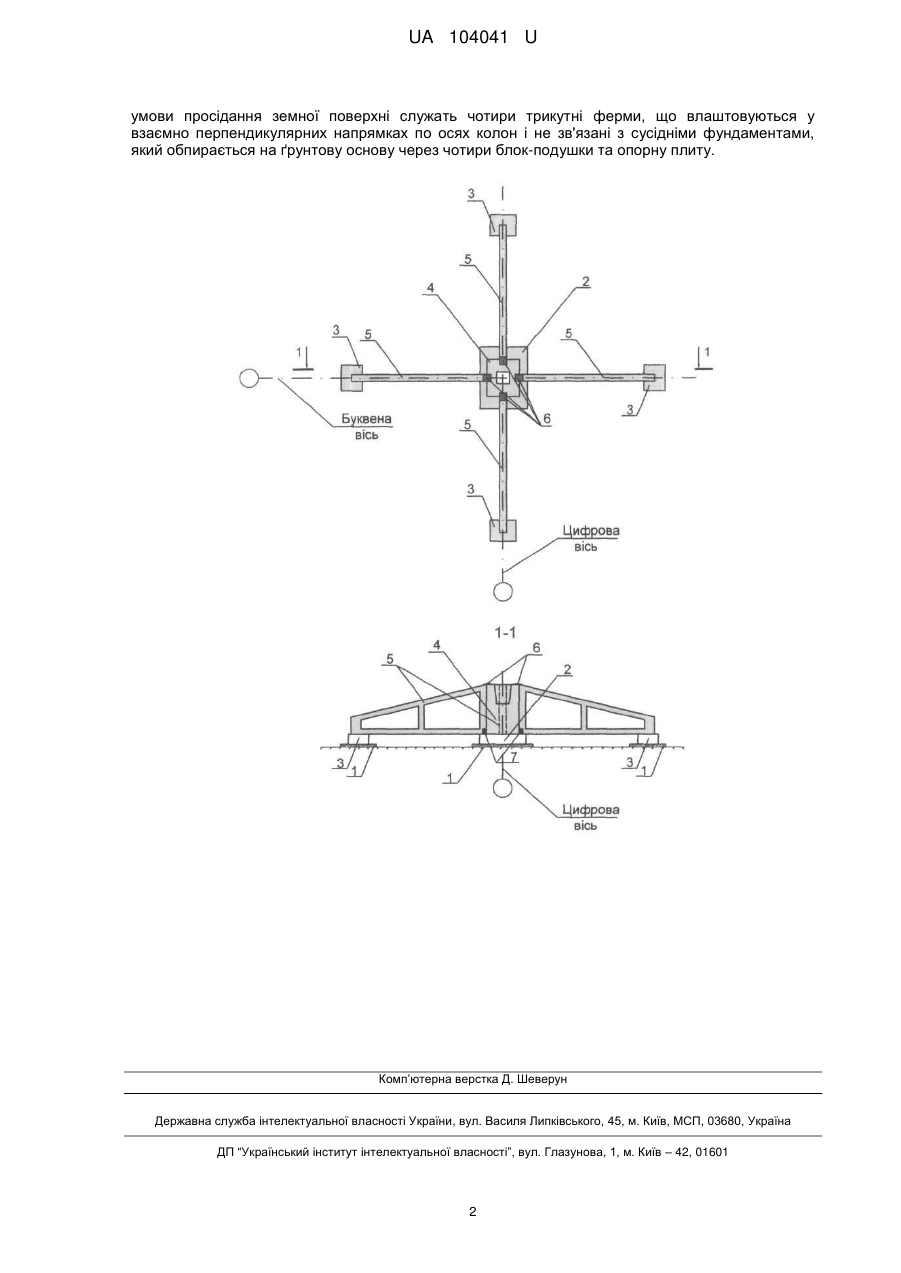

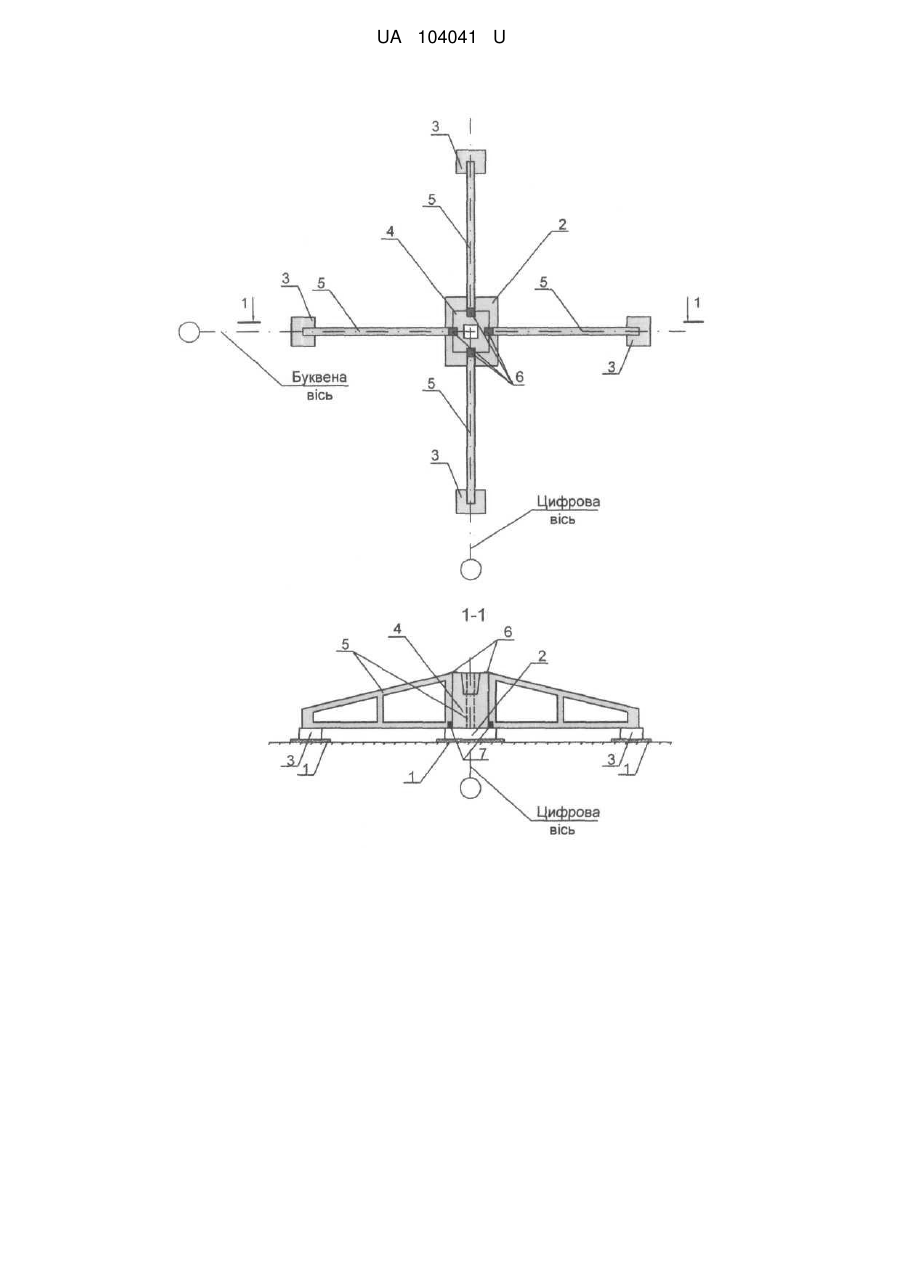

Реферат: UA 104041 U UA 104041 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, а саме до фундаментів. Відомим аналогом є стрічковий фундамент під ряди колон у вигляді окремих стрічок повздовжнього або поперечного напрямку, який складається із ребра і полиці (див. Байков В.Н., Сигалов Є.Е. Железобетонные конструкции: Общий курс: Учеб. для вузов, - 6-е узд., репринтное. - Μ.: ΟΟΟ "БАСТЕТ", 2009. - С. 348). Недоліком цього фундаменту є порівняно велика матеріалоємкість. Найближчим аналогом до корисної моделі є збірний залізобетонний фундамент з опорними фермами (див. деклараційний патент № 98645 на корисну модель "Збірний залізобетонний балочний фундамент з опорними фермами" від 12.05.2015, Бюл. № 9). Найближчий аналог складається з п'яти елементів - підколонника, опорної плити, двох трикутних ферми і блок-подушок. Підколонник являє собою стакан для зачеканення колони, який обпирається на опорну плиту, розмір якої у площині поперечної рами визначається інженерно-геологічними умовами майданчика будівництва, а у поздовжньому напрямку розмірами стакана. Залізобетонні опорні ферми встановлюються вздовж ряду колон на опорну плиту і блок-подушки двома вузлами нижнього. Висота ферми і стакана у місці їх примикання однакова. Залізобетонні ферми, що лежать на блок-подушках вздовж ряду колон, з'єднуються між собою за допомогою накладок. Таким чином вздовж будівлі утворюється система ферм, з'єднаних між собою шарнірно і жорстко з фундаментами. Найближчий аналог не може бути використаний для будівель з великими кроками колон на закарстованих територіях в умовах можливого виникнення карстових провалів, так як має низьку несучу спроможність в поперечному напрямку, що не ефективно при кроках колон більше 12 м, що в сукупності може стати причиною обмеженого застосування у будівництві. В основу корисної моделі поставлена задача вдосконалення окремого фундаменту під колону великопролітної каркасної будівлі з кроком колон в межах 18-30 м, який буде використовуватись на закарстовсаних територіях. Поставлена задача вирішується тим, що в фундаменті, який містить десять елементів підколонник, опорну плиту, чотири трикутні ферми і чотири блок-подушки. Підколонник являє собою стакан для зачеканення колони, який обпирається на опорну плиту, розміри якої у поздовжньому і поперечному напрямках визначаються розмірами стакана, згідно з корисною моделлю, несучими елементи при виникненні карстового провалу під фундаментом служать чотири трикутні ферми, які обпираються на блок-подушки. Корисна модель дає можливість утримувати надфундаментні конструкції від дії локальних деформацій основи в проектному положенні і уникнути катастрофічних руйнувань каркасних будівель з великими прольотами і кроками колон. Корисна модель пояснюється кресленням, де показана конструкція фундаменту. Запропонований залізобетонний фундамент з опорними фермами складається із десяти елементів - підколонника (4), опорної залізобетонної плити (2), чотирьох ферм (5) і чотирьох блок-подушок (3). В конструктивному плані підколонник, який розміщений в центральній частині фундаменту, являє собою чотиригранну призму із стаканом під колону і вільно обпирається на фундаментну опорну плиту. Залізобетонні ферми встановлюються вздовж і впоперек рядів колон на опорну плиту та залізобетонні блок-подушки і приварюються до стакана. Для цього в стакані і фермі у відповідних місцях передбачені закладні металеві елементи (6, 7). Розміри ферми і стакана у місці їх примикання повинні бути однаковими. Представлений фундамент утворює просторову конструкцію, що лежить на пружній основі, розміри якого в повздовжньому і поперечному напрямках можуть складати від 6 до 24 метрів. Принцип роботи фундаменту залежить від умов експлуатації. Для нормальних умов експлуатації будівлі навантаження від колони передаються через підколонник (4), залізобетонну плиту (2) та блок-подушки (3) на піщану основу (1). У випадку, коли під фундаментом виникають просідання земної поверхні або провал, фундамент не змінює свого положення, так як в роботу включаються ферми. Вони повністю сприймають навантаження від провальної дії земної поверхні і передають зусилля на основу через блок-подушки. У цьому стані опорна плита, що попала в зону провалу, відокремлюється від стакана і переміщується разом з основою, чим зменшуються навантаження на опорні ферми і відповідно зусилля у них. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Збірний залізобетонний фундамент з опорними повздовжніми і поперечними фермами, що містить підколонник, опорну плиту, чотири ферми та чотири блок-подушки, підколонник являє собою стакан для зачеканення колони, габаритні розміри опорної плити визначаються розмірами підколонника, який відрізняється тим, що несучими елементами фундаменту за 1 UA 104041 U умови просідання земної поверхні служать чотири трикутні ферми, що влаштовуються у взаємно перпендикулярних напрямках по осях колон і не зв'язані з сусідніми фундаментами, який обпирається на ґрунтову основу через чотири блок-подушки та опорну плиту. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
