Ректифікаційна колона

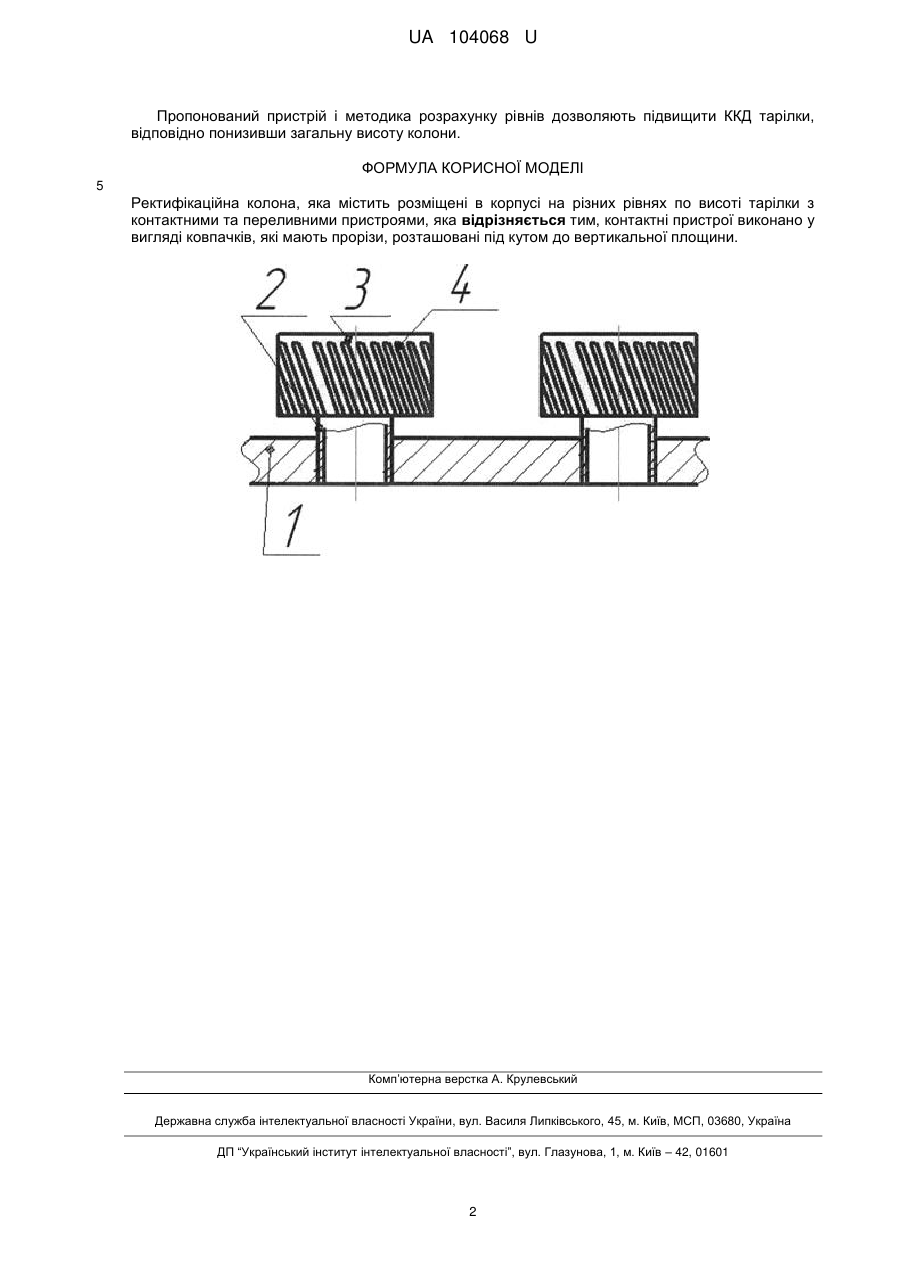

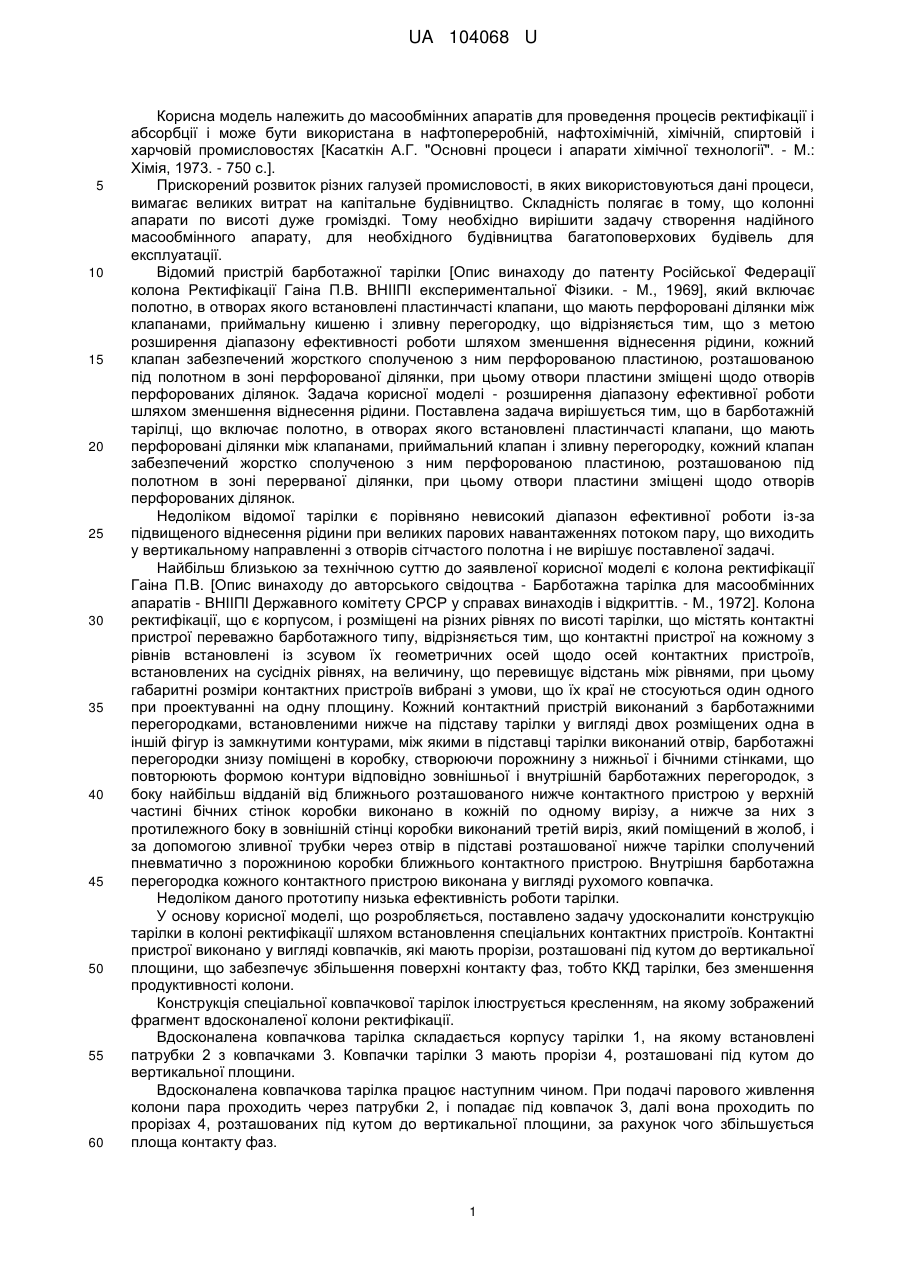

Реферат: Ректифікаційна колона, яка містить розміщені в корпусі на різних рівнях по висоті тарілки з контактними та переливними пристроями, причому контактні пристрої виконано у вигляді ковпачків, які мають прорізи, розташовані під кутом до вертикальної площини. UA 104068 U (54) РЕКТИФІКАЦІЙНА КОЛОНА UA 104068 U UA 104068 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до масообмінних апаратів для проведення процесів ректифікації і абсорбції і може бути використана в нафтопереробній, нафтохімічній, хімічній, спиртовій і харчовій промисловостях [Касаткін А.Г. "Основні процеси і апарати хімічної технології". - М.: Хімія, 1973. - 750 с.]. Прискорений розвиток різних галузей промисловості, в яких використовуються дані процеси, вимагає великих витрат на капітальне будівництво. Складність полягає в тому, що колонні апарати по висоті дуже громіздкі. Тому необхідно вирішити задачу створення надійного масообмінного апарату, для необхідного будівництва багатоповерхових будівель для експлуатації. Відомий пристрій барботажної тарілки [Опис винаходу до патенту Російської Федерації колона Ректифікації Гаіна П.В. ВНІІПІ експериментальної Фізики. - М., 1969], який включає полотно, в отворах якого встановлені пластинчасті клапани, що мають перфоровані ділянки між клапанами, приймальну кишеню і зливну перегородку, що відрізняється тим, що з метою розширення діапазону ефективності роботи шляхом зменшення віднесення рідини, кожний клапан забезпечений жорсткого сполученою з ним перфорованою пластиною, розташованою під полотном в зоні перфорованої ділянки, при цьому отвори пластини зміщені щодо отворів перфорованих ділянок. Задача корисної моделі - розширення діапазону ефективної роботи шляхом зменшення віднесення рідини. Поставлена задача вирішується тим, що в барботажній тарілці, що включає полотно, в отворах якого встановлені пластинчасті клапани, що мають перфоровані ділянки між клапанами, приймальний клапан і зливну перегородку, кожний клапан забезпечений жорстко сполученою з ним перфорованою пластиною, розташованою під полотном в зоні перерваної ділянки, при цьому отвори пластини зміщені щодо отворів перфорованих ділянок. Недоліком відомої тарілки є порівняно невисокий діапазон ефективної роботи із-за підвищеного віднесення рідини при великих парових навантаженнях потоком пару, що виходить у вертикальному направленні з отворів сітчастого полотна і не вирішує поставленої задачі. Найбільш близькою за технічною суттю до заявленої корисної моделі є колона ректифікації Гаіна П.В. [Опис винаходу до авторського свідоцтва - Барботажна тарілка для масообмінних апаратів - ВНІІПІ Державного комітету СРСР у справах винаходів і відкриттів. - М., 1972]. Колона ректифікації, що є корпусом, і розміщені на різних рівнях по висоті тарілки, що містять контактні пристрої переважно барботажного типу, відрізняється тим, що контактні пристрої на кожному з рівнів встановлені із зсувом їх геометричних осей щодо осей контактних пристроїв, встановлених на сусідніх рівнях, на величину, що перевищує відстань між рівнями, при цьому габаритні розміри контактних пристроїв вибрані з умови, що їх краї не стосуються один одного при проектуванні на одну площину. Кожний контактний пристрій виконаний з барботажними перегородками, встановленими нижче на підставу тарілки у вигляді двох розміщених одна в іншій фігур із замкнутими контурами, між якими в підставці тарілки виконаний отвір, барботажні перегородки знизу поміщені в коробку, створюючи порожнину з нижньої і бічними стінками, що повторюють формою контури відповідно зовнішньої і внутрішній барботажних перегородок, з боку найбільш відданій від ближнього розташованого нижче контактного пристрою у верхній частині бічних стінок коробки виконано в кожній по одному вирізу, а нижче за них з протилежного боку в зовнішній стінці коробки виконаний третій виріз, який поміщений в жолоб, і за допомогою зливної трубки через отвір в підставі розташованої нижче тарілки сполучений пневматично з порожниною коробки ближнього контактного пристрою. Внутрішня барботажна перегородка кожного контактного пристрою виконана у вигляді рухомого ковпачка. Недоліком даного прототипу низька ефективність роботи тарілки. У основу корисної моделі, що розробляється, поставлено задачу удосконалити конструкцію тарілки в колоні ректифікації шляхом встановлення спеціальних контактних пристроїв. Контактні пристрої виконано у вигляді ковпачків, які мають прорізи, розташовані під кутом до вертикальної площини, що забезпечує збільшення поверхні контакту фаз, тобто ККД тарілки, без зменшення продуктивності колони. Конструкція спеціальної ковпачкової тарілок ілюструється кресленням, на якому зображений фрагмент вдосконаленої колони ректифікації. Вдосконалена ковпачкова тарілка складається корпусу тарілки 1, на якому встановлені патрубки 2 з ковпачками 3. Ковпачки тарілки 3 мають прорізи 4, розташовані під кутом до вертикальної площини. Вдосконалена ковпачкова тарілка працює наступним чином. При подачі парового живлення колони пара проходить через патрубки 2, і попадає під ковпачок 3, далі вона проходить по прорізах 4, розташованих під кутом до вертикальної площини, за рахунок чого збільшується площа контакту фаз. 1 UA 104068 U Пропонований пристрій і методика розрахунку рівнів дозволяють підвищити ККД тарілки, відповідно понизивши загальну висоту колони. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Ректифікаційна колона, яка містить розміщені в корпусі на різних рівнях по висоті тарілки з контактними та переливними пристроями, яка відрізняється тим, контактні пристрої виконано у вигляді ковпачків, які мають прорізи, розташовані під кутом до вертикальної площини. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
