Барабанна сушарка

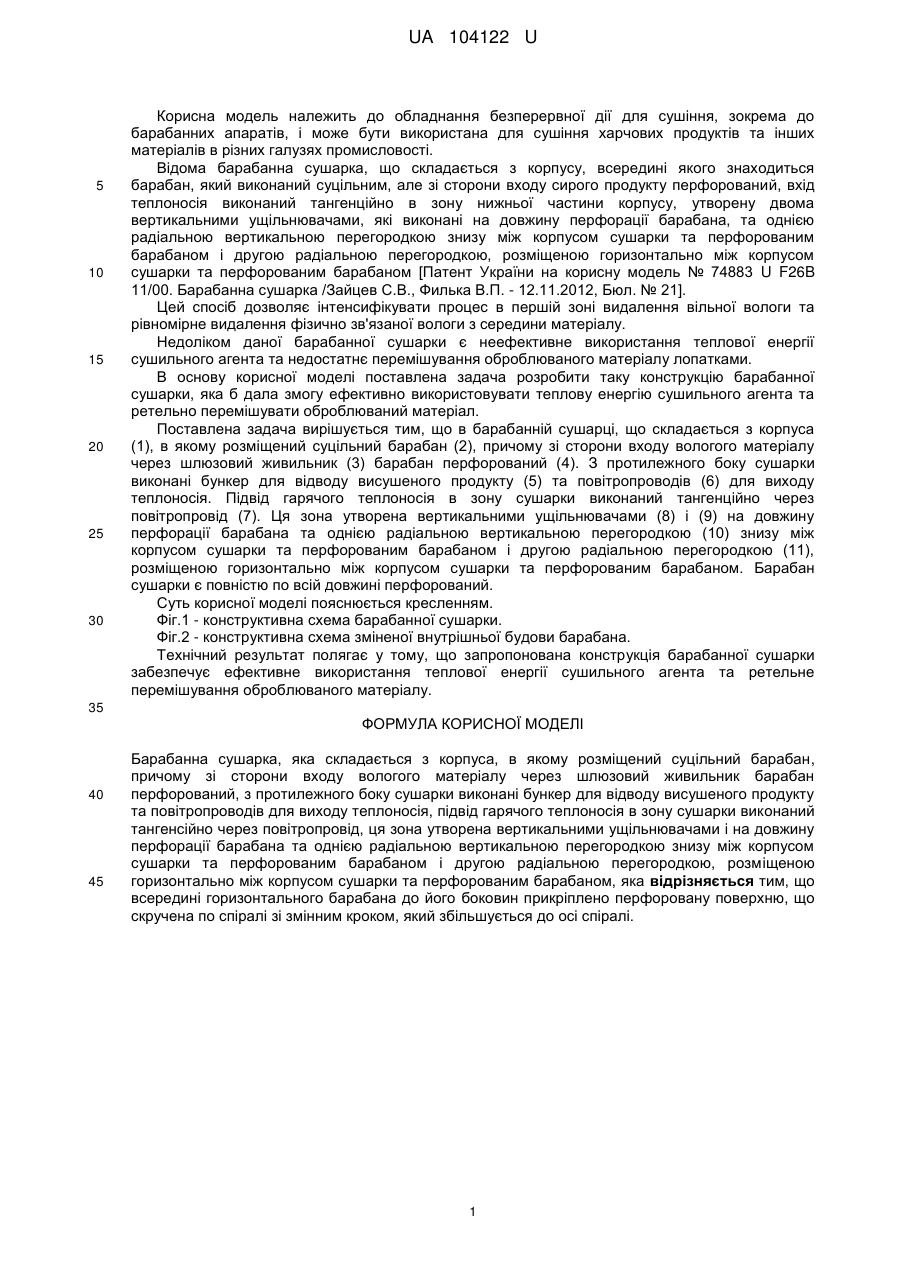

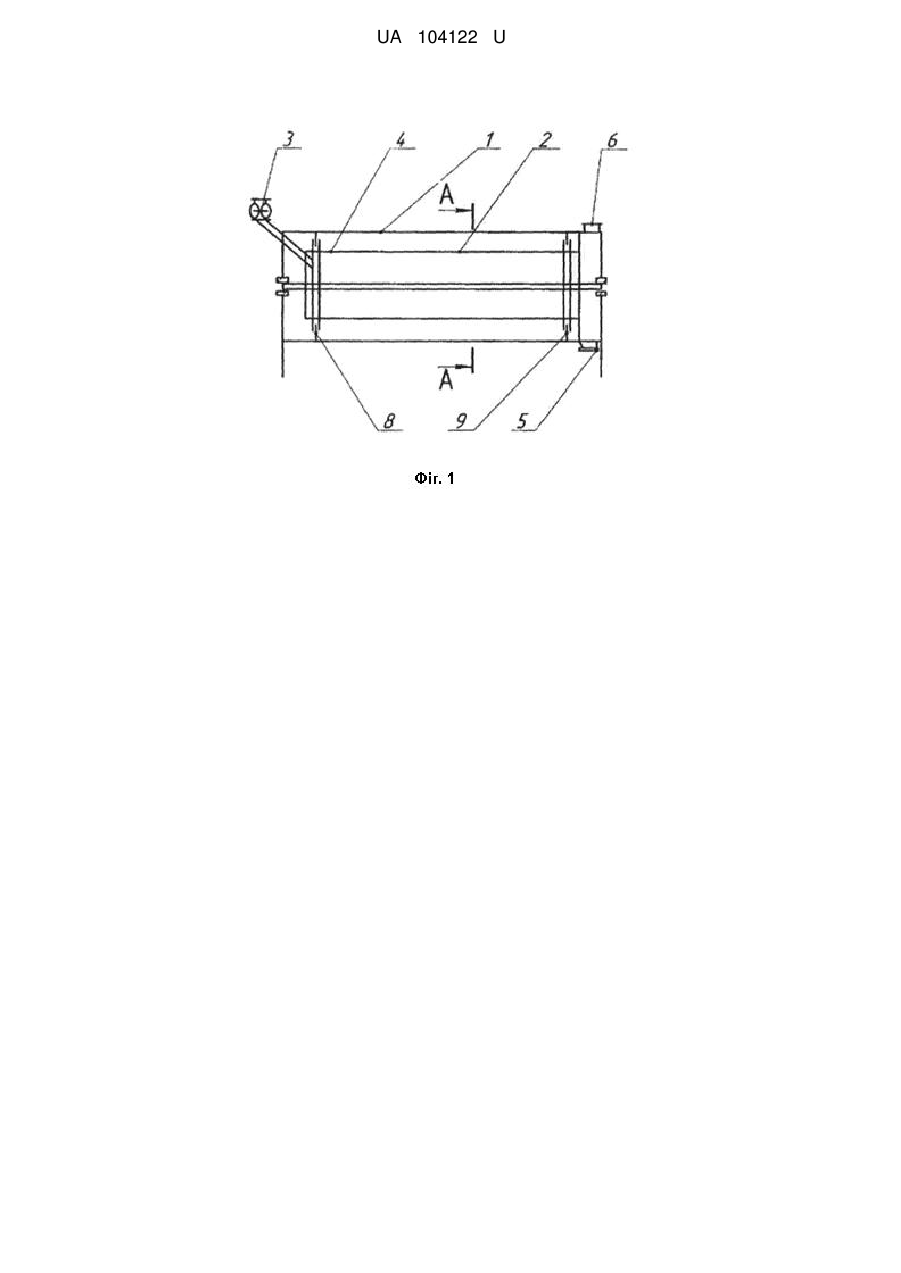

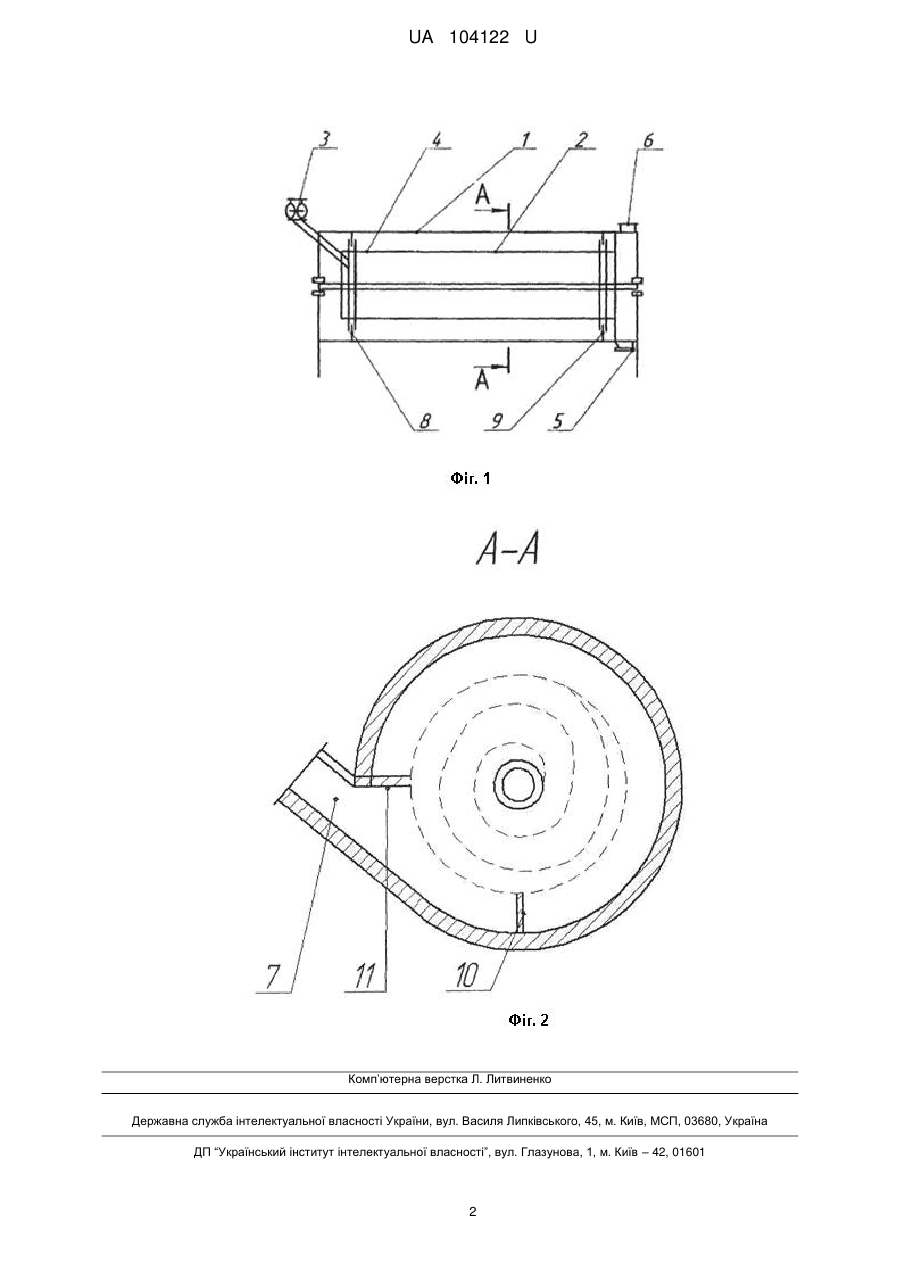

Реферат: Барабанна сушарка складається з корпуса, в якому розміщений суцільний барабан, причому зі сторони входу вологого матеріалу через шлюзовий живильник барабан перфорований. З протилежного боку сушарки виконані бункер для відводу висушеного продукту та повітропроводів для виходу теплоносія. Підвід гарячого теплоносія в зону сушарки виконаний тангенційно через повітропровід. Ця зона утворена вертикальними ущільнювачами і на довжину перфорації барабана та однією радіальною вертикальною перегородкою знизу між корпусом сушарки та перфорованим барабаном і другою радіальною перегородкою, розміщеною горизонтально між корпусом сушарки та перфорованим барабаном. Всередині горизонтального барабана до його боковин прикріплено перфоровану поверхню, що скручена по спіралі зі змінним кроком, який збільшується до осі спіралі. UA 104122 U (54) БАРАБАННА СУШАРКА UA 104122 U UA 104122 U 5 10 15 20 25 30 Корисна модель належить до обладнання безперервної дії для сушіння, зокрема до барабанних апаратів, і може бути використана для сушіння харчових продуктів та інших матеріалів в різних галузях промисловості. Відома барабанна сушарка, що складається з корпусу, всередині якого знаходиться барабан, який виконаний суцільним, але зі сторони входу сирого продукту перфорований, вхід теплоносія виконаний тангенційно в зону нижньої частини корпусу, утворену двома вертикальними ущільнювачами, які виконані на довжину перфорації барабана, та однією радіальною вертикальною перегородкою знизу між корпусом сушарки та перфорованим барабаном і другою радіальною перегородкою, розміщеною горизонтально між корпусом сушарки та перфорованим барабаном [Патент України на корисну модель № 74883 U F26B 11/00. Барабанна сушарка /Зайцев С.В., Филька В.П. - 12.11.2012, Бюл. № 21]. Цей спосіб дозволяє інтенсифікувати процес в першій зоні видалення вільної вологи та рівномірне видалення фізично зв'язаної вологи з середини матеріалу. Недоліком даної барабанної сушарки є неефективне використання теплової енергії сушильного агента та недостатнє перемішування оброблюваного матеріалу лопатками. В основу корисної моделі поставлена задача розробити таку конструкцію барабанної сушарки, яка б дала змогу ефективно використовувати теплову енергію сушильного агента та ретельно перемішувати оброблюваний матеріал. Поставлена задача вирішується тим, що в барабанній сушарці, що складається з корпуса (1), в якому розміщений суцільний барабан (2), причому зі сторони входу вологого матеріалу через шлюзовий живильник (3) барабан перфорований (4). З протилежного боку сушарки виконані бункер для відводу висушеного продукту (5) та повітропроводів (6) для виходу теплоносія. Підвід гарячого теплоносія в зону сушарки виконаний тангенційно через повітропровід (7). Ця зона утворена вертикальними ущільнювачами (8) і (9) на довжину перфорації барабана та однією радіальною вертикальною перегородкою (10) знизу між корпусом сушарки та перфорованим барабаном і другою радіальною перегородкою (11), розміщеною горизонтально між корпусом сушарки та перфорованим барабаном. Барабан сушарки є повністю по всій довжині перфорований. Суть корисної моделі пояснюється кресленням. Фіг.1 - конструктивна схема барабанної сушарки. Фіг.2 - конструктивна схема зміненої внутрішньої будови барабана. Технічний результат полягає у тому, що запропонована конструкція барабанної сушарки забезпечує ефективне використання теплової енергії сушильного агента та ретельне перемішування оброблюваного матеріалу. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Барабанна сушарка, яка складається з корпуса, в якому розміщений суцільний барабан, причому зі сторони входу вологого матеріалу через шлюзовий живильник барабан перфорований, з протилежного боку сушарки виконані бункер для відводу висушеного продукту та повітропроводів для виходу теплоносія, підвід гарячого теплоносія в зону сушарки виконаний тангенсійно через повітропровід, ця зона утворена вертикальними ущільнювачами і на довжину перфорації барабана та однією радіальною вертикальною перегородкою знизу між корпусом сушарки та перфорованим барабаном і другою радіальною перегородкою, розміщеною горизонтально між корпусом сушарки та перфорованим барабаном, яка відрізняється тим, що всередині горизонтального барабана до його боковин прикріплено перфоровану поверхню, що скручена по спіралі зі змінним кроком, який збільшується до осі спіралі. 1 UA 104122 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
