Пристрій “говорючі двері”

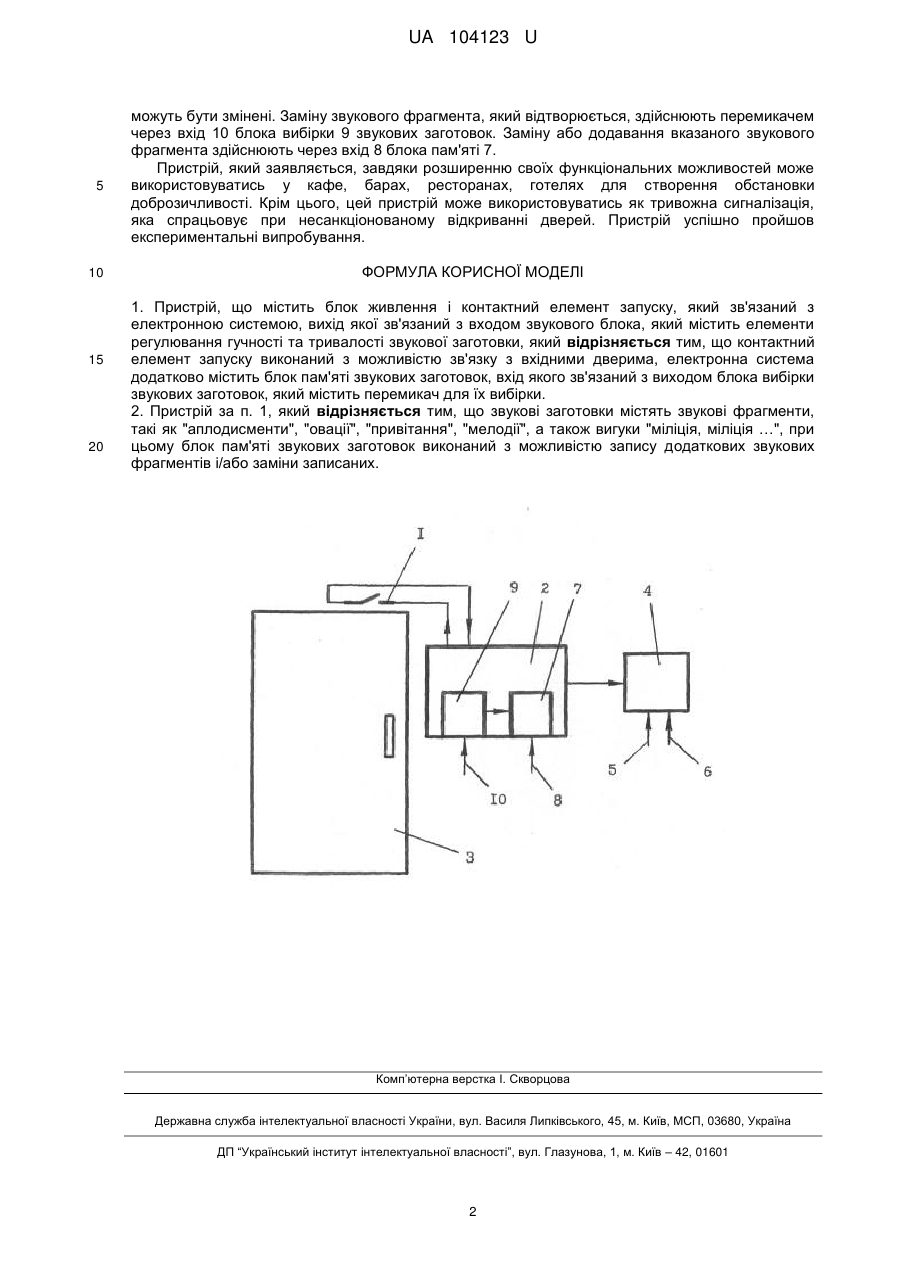

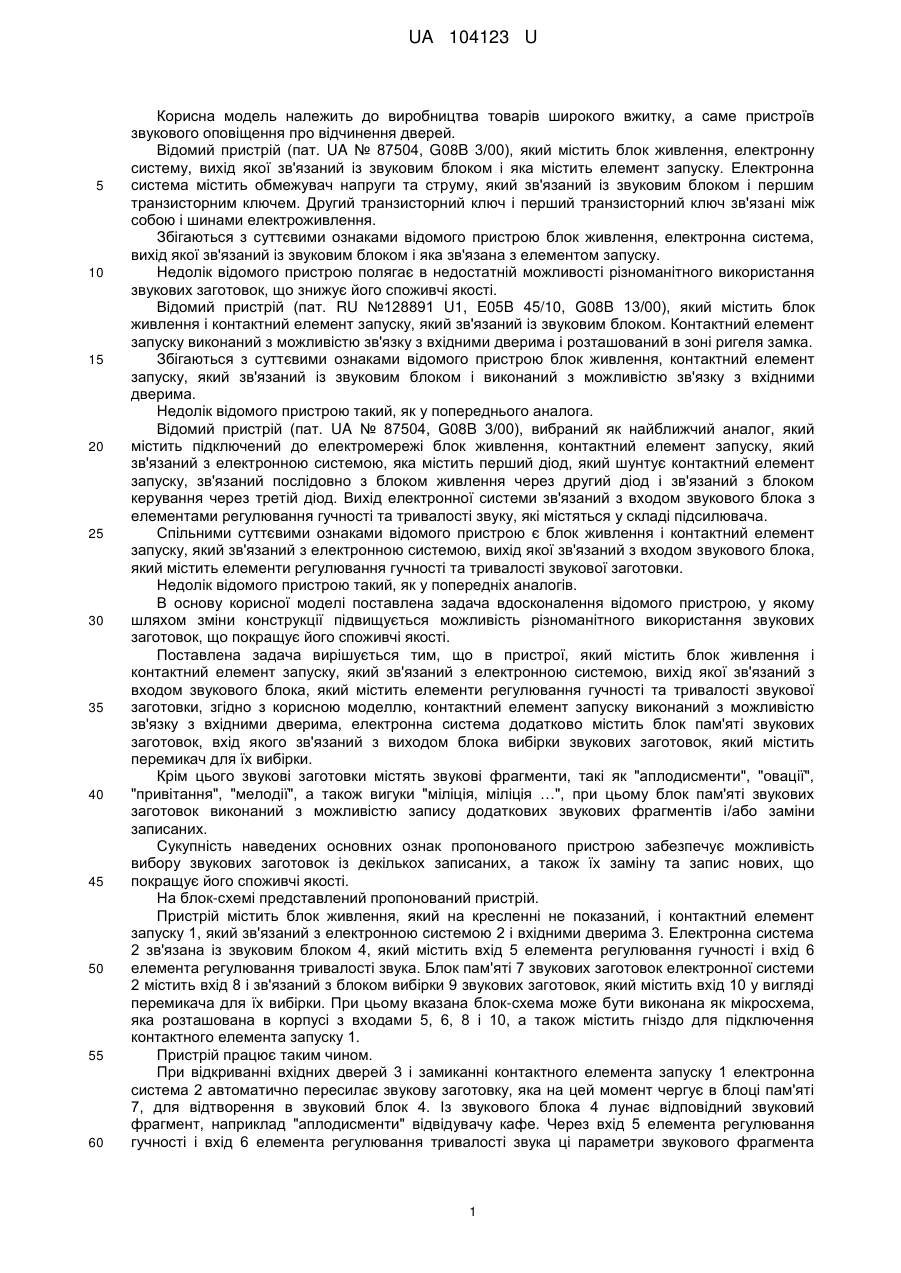

Реферат: Пристрій містить блок живлення і контактний елемент запуску, який зв'язаний з електронною системою, вихід якої зв'язаний з входом звукового блока, який містить елементи регулювання гучності та тривалості звукової заготовки. Контактний елемент запуску виконаний з можливістю зв'язку з вхідними дверима, електронна система додатково містить блок пам'яті звукових заготовок, вхід якого зв'язаний з виходом блока вибірки звукових заготовок, який містить перемикач для їх вибірки. UA 104123 U (54) ПРИСТРІЙ "ГОВОРЮЧІ ДВЕРІ" UA 104123 U UA 104123 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до виробництва товарів широкого вжитку, а саме пристроїв звукового оповіщення про відчинення дверей. Відомий пристрій (пат. UA № 87504, G08B 3/00), який містить блок живлення, електронну систему, вихід якої зв'язаний із звуковим блоком і яка містить елемент запуску. Електронна система містить обмежувач напруги та струму, який зв'язаний із звуковим блоком і першим транзисторним ключем. Другий транзисторний ключ і перший транзисторний ключ зв'язані між собою і шинами електроживлення. Збігаються з суттєвими ознаками відомого пристрою блок живлення, електронна система, вихід якої зв'язаний із звуковим блоком і яка зв'язана з елементом запуску. Недолік відомого пристрою полягає в недостатній можливості різноманітного використання звукових заготовок, що знижує його споживчі якості. Відомий пристрій (пат. RU №128891 U1, E05B 45/10, G08B 13/00), який містить блок живлення і контактний елемент запуску, який зв'язаний із звуковим блоком. Контактний елемент запуску виконаний з можливістю зв'язку з вхідними дверима і розташований в зоні ригеля замка. Збігаються з суттєвими ознаками відомого пристрою блок живлення, контактний елемент запуску, який зв'язаний із звуковим блоком і виконаний з можливістю зв'язку з вхідними дверима. Недолік відомого пристрою такий, як у попереднього аналога. Відомий пристрій (пат. UA № 87504, G08B 3/00), вибраний як найближчий аналог, який містить підключений до електромережі блок живлення, контактний елемент запуску, який зв'язаний з електронною системою, яка містить перший діод, який шунтує контактний елемент запуску, зв'язаний послідовно з блоком живлення через другий діод і зв'язаний з блоком керування через третій діод. Вихід електронної системи зв'язаний з входом звукового блока з елементами регулювання гучності та тривалості звуку, які містяться у складі підсилювача. Спільними суттєвими ознаками відомого пристрою є блок живлення і контактний елемент запуску, який зв'язаний з електронною системою, вихід якої зв'язаний з входом звукового блока, який містить елементи регулювання гучності та тривалості звукової заготовки. Недолік відомого пристрою такий, як у попередніх аналогів. В основу корисної моделі поставлена задача вдосконалення відомого пристрою, у якому шляхом зміни конструкції підвищується можливість різноманітного використання звукових заготовок, що покращує його споживчі якості. Поставлена задача вирішується тим, що в пристрої, який містить блок живлення і контактний елемент запуску, який зв'язаний з електронною системою, вихід якої зв'язаний з входом звукового блока, який містить елементи регулювання гучності та тривалості звукової заготовки, згідно з корисною моделлю, контактний елемент запуску виконаний з можливістю зв'язку з вхідними дверима, електронна система додатково містить блок пам'яті звукових заготовок, вхід якого зв'язаний з виходом блока вибірки звукових заготовок, який містить перемикач для їх вибірки. Крім цього звукові заготовки містять звукові фрагменти, такі як "аплодисменти", "овації", "привітання", "мелодії", а також вигуки "міліція, міліція …", при цьому блок пам'яті звукових заготовок виконаний з можливістю запису додаткових звукових фрагментів і/або заміни записаних. Сукупність наведених основних ознак пропонованого пристрою забезпечує можливість вибору звукових заготовок із декількох записаних, а також їх заміну та запис нових, що покращує його споживчі якості. На блок-схемі представлений пропонований пристрій. Пристрій містить блок живлення, який на кресленні не показаний, і контактний елемент запуску 1, який зв'язаний з електронною системою 2 і вхідними дверима 3. Електронна система 2 зв'язана із звуковим блоком 4, який містить вхід 5 елемента регулювання гучності і вхід 6 елемента регулювання тривалості звука. Блок пам'яті 7 звукових заготовок електронної системи 2 містить вхід 8 і зв'язаний з блоком вибірки 9 звукових заготовок, який містить вхід 10 у вигляді перемикача для їх вибірки. При цьому вказана блок-схема може бути виконана як мікросхема, яка розташована в корпусі з входами 5, 6, 8 і 10, а також містить гніздо для підключення контактного елемента запуску 1. Пристрій працює таким чином. При відкриванні вхідних дверей 3 і замиканні контактного елемента запуску 1 електронна система 2 автоматично пересилає звукову заготовку, яка на цей момент чергує в блоці пам'яті 7, для відтворення в звуковий блок 4. Із звукового блока 4 лунає відповідний звуковий фрагмент, наприклад "аплодисменти" відвідувачу кафе. Через вхід 5 елемента регулювання гучності і вхід 6 елемента регулювання тривалості звука ці параметри звукового фрагмента 1 UA 104123 U 5 10 15 20 можуть бути змінені. Заміну звукового фрагмента, який відтворюється, здійснюють перемикачем через вхід 10 блока вибірки 9 звукових заготовок. Заміну або додавання вказаного звукового фрагмента здійснюють через вхід 8 блока пам'яті 7. Пристрій, який заявляється, завдяки розширенню своїх функціональних можливостей може використовуватись у кафе, барах, ресторанах, готелях для створення обстановки доброзичливості. Крім цього, цей пристрій може використовуватись як тривожна сигналізація, яка спрацьовує при несанкціонованому відкриванні дверей. Пристрій успішно пройшов експериментальні випробування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій, що містить блок живлення і контактний елемент запуску, який зв'язаний з електронною системою, вихід якої зв'язаний з входом звукового блока, який містить елементи регулювання гучності та тривалості звукової заготовки, який відрізняється тим, що контактний елемент запуску виконаний з можливістю зв'язку з вхідними дверима, електронна система додатково містить блок пам'яті звукових заготовок, вхід якого зв'язаний з виходом блока вибірки звукових заготовок, який містить перемикач для їх вибірки. 2. Пристрій за п. 1, який відрізняється тим, що звукові заготовки містять звукові фрагменти, такі як "аплодисменти", "овації", "привітання", "мелодії", а також вигуки "міліція, міліція …", при цьому блок пам'яті звукових заготовок виконаний з можливістю запису додаткових звукових фрагментів і/або заміни записаних. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
