Спосіб економії електроенергії в холодильній установці

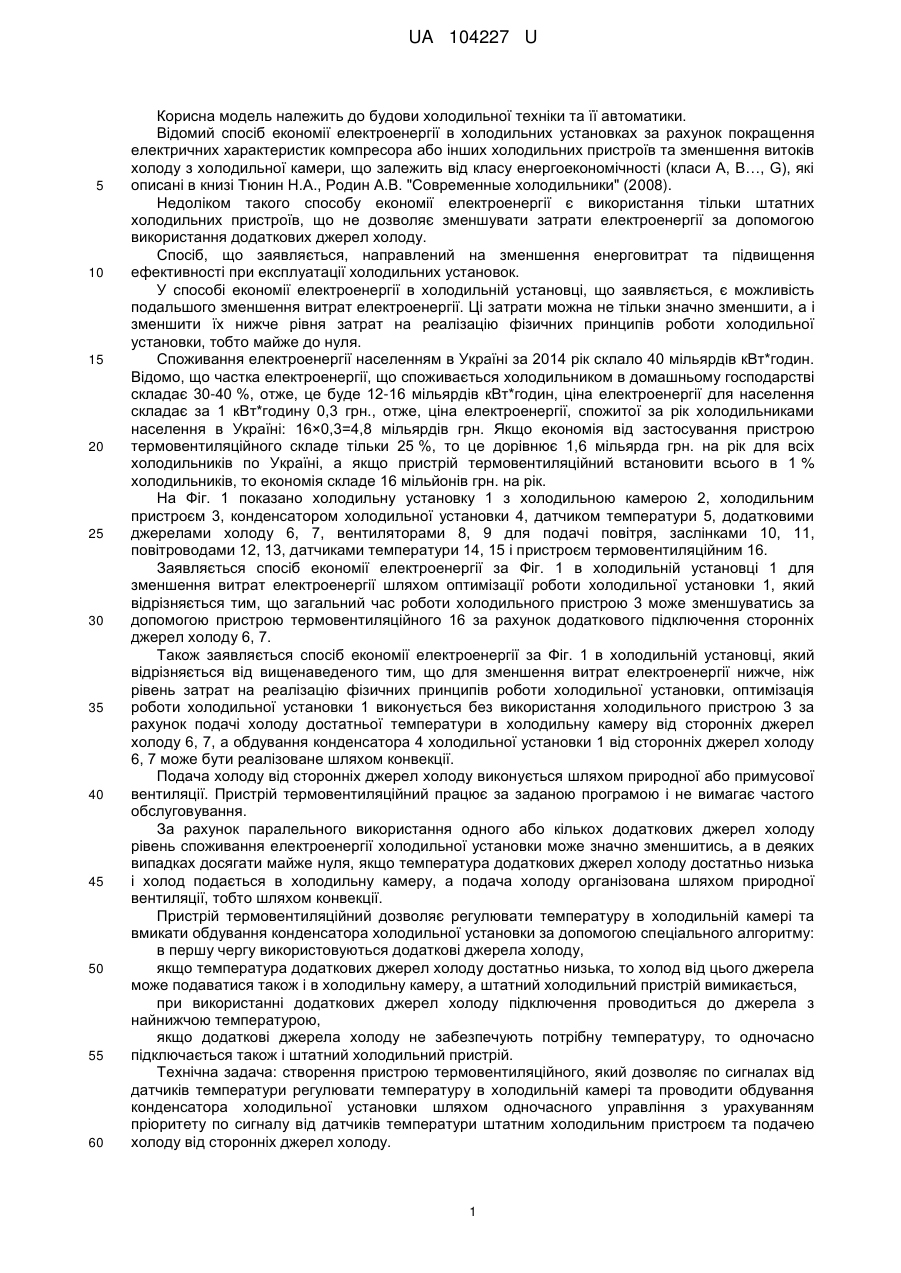

Реферат: Спосіб економії електроенергії в холодильній установці для зменшення витрат електроенергії шляхом оптимізації роботи холодильної установки (1), причому загальний час роботи холодильного пристрою (3) може зменшуватись за допомогою пристрою термовентиляційного (16) за рахунок додаткового підключення сторонніх джерел холоду (6), (7) для обдування конденсатора (4) холодильної установки (1). UA 104227 U (54) СПОСІБ ЕКОНОМІЇ ЕЛЕКТРОЕНЕРГІЇ В ХОЛОДИЛЬНІЙ УСТАНОВЦІ UA 104227 U UA 104227 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будови холодильної техніки та її автоматики. Відомий спосіб економії електроенергії в холодильних установках за рахунок покращення електричних характеристик компресора або інших холодильних пристроїв та зменшення витоків холоду з холодильної камери, що залежить від класу енергоекономічності (класи А, В…, G), які описані в книзі Тюнин Н.А., Родин А.В. "Современные холодильники" (2008). Недоліком такого способу економії електроенергії є використання тільки штатних холодильних пристроїв, що не дозволяє зменшувати затрати електроенергії за допомогою використання додаткових джерел холоду. Спосіб, що заявляється, направлений на зменшення енерговитрат та підвищення ефективності при експлуатації холодильних установок. У способі економії електроенергії в холодильній установці, що заявляється, є можливість подальшого зменшення витрат електроенергії. Ці затрати можна не тільки значно зменшити, а і зменшити їх нижче рівня затрат на реалізацію фізичних принципів роботи холодильної установки, тобто майже до нуля. Споживання електроенергії населенням в Україні за 2014 рік склало 40 мільярдів кВт*годин. Відомо, що частка електроенергії, що споживається холодильником в домашньому господарстві складає 30-40 %, отже, це буде 12-16 мільярдів кВт*годин, ціна електроенергії для населення складає за 1 кВт*годину 0,3 грн., отже, ціна електроенергії, спожитої за рік холодильниками населення в Україні: 16×0,3=4,8 мільярдів грн. Якщо економія від застосування пристрою термовентиляційного складе тільки 25 %, то це дорівнює 1,6 мільярда грн. на рік для всіх холодильників по Україні, а якщо пристрій термовентиляційний встановити всього в 1 % холодильників, то економія складе 16 мільйонів грн. на рік. На Фіг. 1 показано холодильну установку 1 з холодильною камерою 2, холодильним пристроєм 3, конденсатором холодильної установки 4, датчиком температури 5, додатковими джерелами холоду 6, 7, вентиляторами 8, 9 для подачі повітря, заслінками 10, 11, повітроводами 12, 13, датчиками температури 14, 15 і пристроєм термовентиляційним 16. Заявляється спосіб економії електроенергії за Фіг. 1 в холодильній установці 1 для зменшення витрат електроенергії шляхом оптимізації роботи холодильної установки 1, який відрізняється тим, що загальний час роботи холодильного пристрою 3 може зменшуватись за допомогою пристрою термовентиляційного 16 за рахунок додаткового підключення сторонніх джерел холоду 6, 7. Також заявляється спосіб економії електроенергії за Фіг. 1 в холодильній установці, який відрізняється від вищенаведеного тим, що для зменшення витрат електроенергії нижче, ніж рівень затрат на реалізацію фізичних принципів роботи холодильної установки, оптимізація роботи холодильної установки 1 виконується без використання холодильного пристрою 3 за рахунок подачі холоду достатньої температури в холодильну камеру від сторонніх джерел холоду 6, 7, а обдування конденсатора 4 холодильної установки 1 від сторонніх джерел холоду 6, 7 може бути реалізоване шляхом конвекції. Подача холоду від сторонніх джерел холоду виконується шляхом природної або примусової вентиляції. Пристрій термовентиляційний працює за заданою програмою і не вимагає частого обслуговування. За рахунок паралельного використання одного або кількох додаткових джерел холоду рівень споживання електроенергії холодильної установки може значно зменшитись, а в деяких випадках досягати майже нуля, якщо температура додаткових джерел холоду достатньо низька і холод подається в холодильну камеру, а подача холоду організована шляхом природної вентиляції, тобто шляхом конвекції. Пристрій термовентиляційний дозволяє регулювати температуру в холодильній камері та вмикати обдування конденсатора холодильної установки за допомогою спеціального алгоритму: в першу чергу використовуються додаткові джерела холоду, якщо температура додаткових джерел холоду достатньо низька, то холод від цього джерела може подаватися також і в холодильну камеру, а штатний холодильний пристрій вимикається, при використанні додаткових джерел холоду підключення проводиться до джерела з найнижчою температурою, якщо додаткові джерела холоду не забезпечують потрібну температуру, то одночасно підключається також і штатний холодильний пристрій. Технічна задача: створення пристрою термовентиляційного, який дозволяє по сигналах від датчиків температури регулювати температуру в холодильній камері та проводити обдування конденсатора холодильної установки шляхом одночасного управління з урахуванням пріоритету по сигналу від датчиків температури штатним холодильним пристроєм та подачею холоду від сторонніх джерел холоду. 1 UA 104227 U 5 10 15 20 Технічний результат - створено пристрій термовентиляційний, який відповідає вимогам і має характеристики кращі, ніж у аналогів: є можливість управляти подачею холоду в холодильну камеру, окрім компресора, також від сторонніх джерел холоду, є можливість управляти подачею холоду для обдування конденсатора холодильної установки від сторонніх джерел холоду, є можливість значно зменшити, а в деяких випадках зменшити до нуля, витрати електроенергії для роботи холодильної установки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб економії електроенергії в холодильній установці для зменшення витрат електроенергії шляхом оптимізації роботи холодильної установки (1), який відрізняється тим, що загальний час роботи холодильного пристрою (3) може зменшуватись за допомогою пристрою термовентиляційного (16) за рахунок додаткового підключення сторонніх джерел холоду (6), (7) для обдування конденсатора (4) холодильної установки (1). 2. Спосіб економії електроенергії в холодильній установці за п. 1, який відрізняється тим, що для зменшення рівня витрат електроенергії нижче, ніж затрати на реалізацію фізичних принципів роботи холодильної установки, оптимізація роботи холодильної установки (1) виконується без використання холодильного пристрою (3) за рахунок подачі холоду достатньої температури в холодильну камеру від сторонніх джерел холоду (6), (7), а обдування конденсатора (4) холодильної установки (1) від сторонніх джерел холоду (6), (7) може бути реалізоване шляхом конвекції. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
