Спосіб виготовлення органічного світлодіода

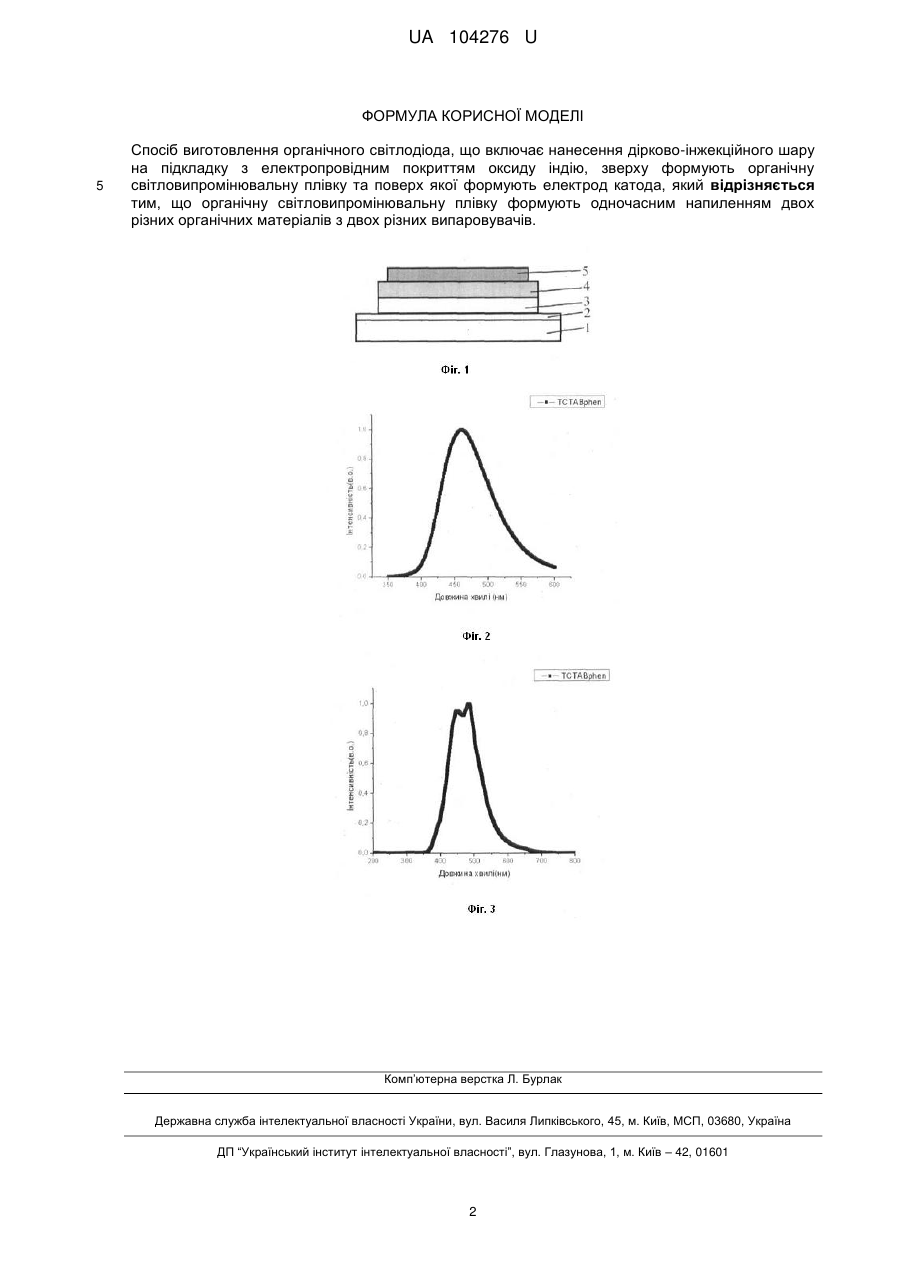

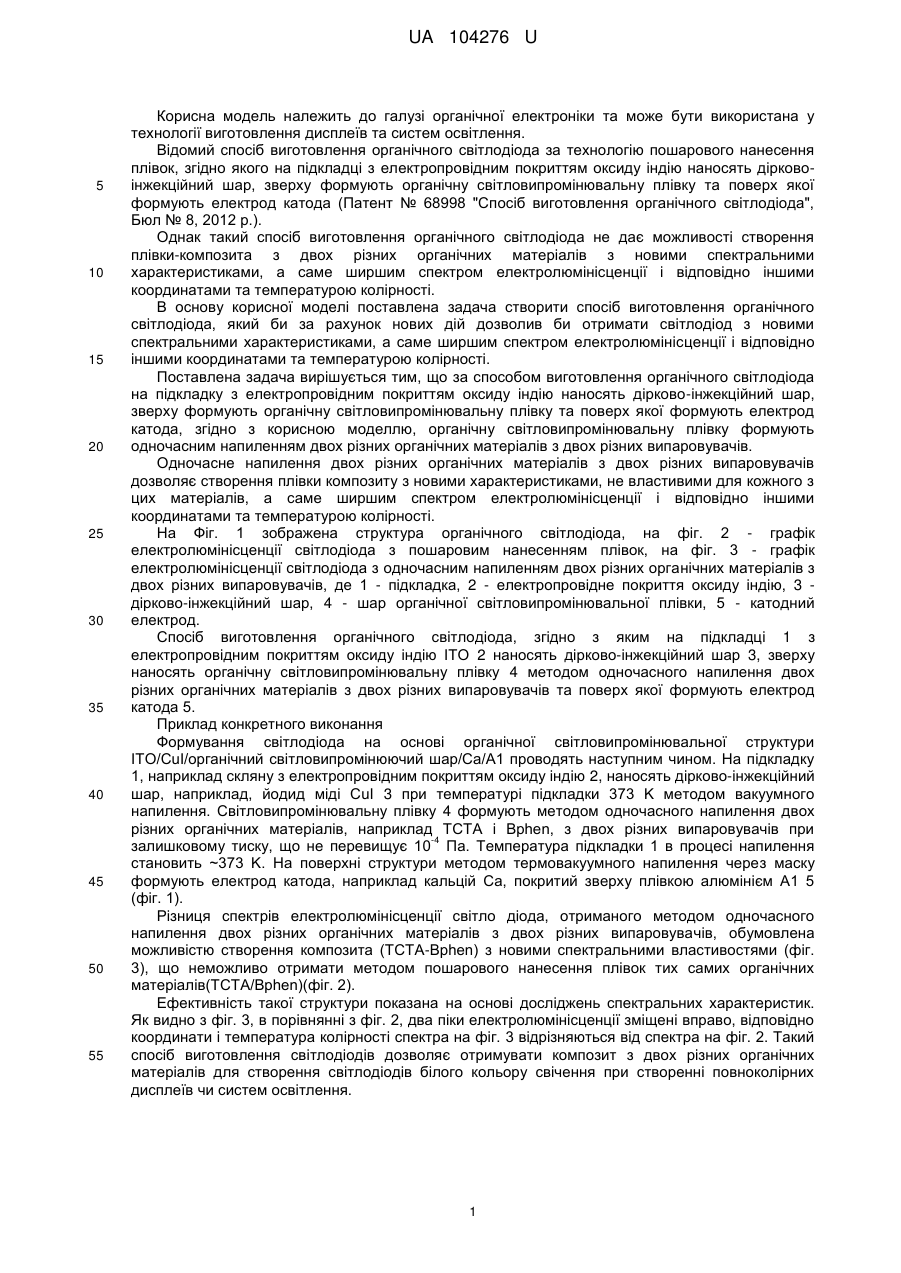

Реферат: Спосіб виготовлення органічного світлодіода включає нанесення на підкладку з електропровідним покриттям оксиду індію дірково-інжекційного шару. Зверху формують органічно світловипромінювальну плівку та поверх якої формують електрод катода. Органічну світловипромінювальну плівку формують одночасним напиленням двох різних органічних матеріалів з двох різних випаровувачів. UA 104276 U (54) СПОСІБ ВИГОТОВЛЕННЯ ОРГАНІЧНОГО СВІТЛОДІОДА UA 104276 U UA 104276 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі органічної електроніки та може бути використана у технології виготовлення дисплеїв та систем освітлення. Відомий спосіб виготовлення органічного світлодіода за технологію пошарового нанесення плівок, згідно якого на підкладці з електропровідним покриттям оксиду індію наносять дірковоінжекційний шар, зверху формують органічну світловипромінювальну плівку та поверх якої формують електрод катода (Патент № 68998 "Спосіб виготовлення органічного світлодіода", Бюл № 8, 2012 р.). Однак такий спосіб виготовлення органічного світлодіода не дає можливості створення плівки-композита з двох різних органічних матеріалів з новими спектральними характеристиками, а саме ширшим спектром електролюмінісценції і відповідно іншими координатами та температурою колірності. В основу корисної моделі поставлена задача створити спосіб виготовлення органічного світлодіода, який би за рахунок нових дій дозволив би отримати світлодіод з новими спектральними характеристиками, а саме ширшим спектром електролюмінісценції і відповідно іншими координатами та температурою колірності. Поставлена задача вирішується тим, що за способом виготовлення органічного світлодіода на підкладку з електропровідним покриттям оксиду індію наносять дірково-інжекційний шар, зверху формують органічну світловипромінювальну плівку та поверх якої формують електрод катода, згідно з корисною моделлю, органічну світловипромінювальну плівку формують одночасним напиленням двох різних органічних матеріалів з двох різних випаровувачів. Одночасне напилення двох різних органічних матеріалів з двох різних випаровувачів дозволяє створення плівки композиту з новими характеристиками, не властивими для кожного з цих матеріалів, а саме ширшим спектром електролюмінісценції і відповідно іншими координатами та температурою колірності. На Фіг. 1 зображена структура органічного світлодіода, на фіг. 2 - графік електролюмінісценції світлодіода з пошаровим нанесенням плівок, на фіг. 3 - графік електролюмінісценції світлодіода з одночасним напиленням двох різних органічних матеріалів з двох різних випаровувачів, де 1 - підкладка, 2 - електропровідне покриття оксиду індію, 3 дірково-інжекційний шар, 4 - шар органічної світловипромінювальної плівки, 5 - катодний електрод. Спосіб виготовлення органічного світлодіода, згідно з яким на підкладці 1 з електропровідним покриттям оксиду індію ІТО 2 наносять дірково-інжекційний шар 3, зверху наносять органічну світловипромінювальну плівку 4 методом одночасного напилення двох різних органічних матеріалів з двох різних випаровувачів та поверх якої формують електрод катода 5. Приклад конкретного виконання Формування світлодіода на основі органічної світловипромінювальної структури ITO/CuI/органічний світловипромінюючий шар/Са/А1 проводять наступним чином. На підкладку 1, наприклад скляну з електропровідним покриттям оксиду індію 2, наносять дірково-інжекційний шар, наприклад, йодид міді CuІ 3 при температурі підкладки 373 K методом вакуумного напилення. Світловипромінювальну плівку 4 формують методом одночасного напилення двох різних органічних матеріалів, наприклад ТСТА і Bphen, з двох різних випаровувачів при -4 залишковому тиску, що не перевищує 10 Па. Температура підкладки 1 в процесі напилення становить ~373 K. На поверхні структури методом термовакуумного напилення через маску формують електрод катода, наприклад кальцій Са, покритий зверху плівкою алюмінієм А1 5 (фіг. 1). Різниця спектрів електролюмінісценції світло діода, отриманого методом одночасного напилення двох різних органічних матеріалів з двох різних випаровувачів, обумовлена можливістю створення композита (ТСТА-Bphen) з новими спектральними властивостями (фіг. 3), що неможливо отримати методом пошарового нанесення плівок тих самих органічних матеріалів(ТСТА/Bphen)(фіг. 2). Ефективність такої структури показана на основі досліджень спектральних характеристик. Як видно з фіг. 3, в порівнянні з фіг. 2, два піки електролюмінісценції зміщені вправо, відповідно координати і температура колірності спектра на фіг. 3 відрізняються від спектра на фіг. 2. Такий спосіб виготовлення світлодіодів дозволяє отримувати композит з двох різних органічних матеріалів для створення світлодіодів білого кольору свічення при створенні повноколірних дисплеїв чи систем освітлення. 1 UA 104276 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб виготовлення органічного світлодіода, що включає нанесення дірково-інжекційного шару на підкладку з електропровідним покриттям оксиду індію, зверху формують органічну світловипромінювальну плівку та поверх якої формують електрод катода, який відрізняється тим, що органічну світловипромінювальну плівку формують одночасним напиленням двох різних органічних матеріалів з двох різних випаровувачів. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
