Спосіб виготовлення фотоперетворювача на основі органічного напівпровідникового матеріалу

Завантажити PDF файл.

Формула / Реферат

Спосіб виготовлення фотоперетворювача на основі органічного напівпровідникового матеріалу, згідно з яким на підкладку з електропровідним покриттям наносять органічну напівпровідникову плівку та поверх такої структури формують алюмінієвий електрод, який відрізняється тим, що між електропровідним покриттям та органічною плівкою термовакуумним напиленням наносять оптично прозору плівку йодиду міді (CuІ).

Текст

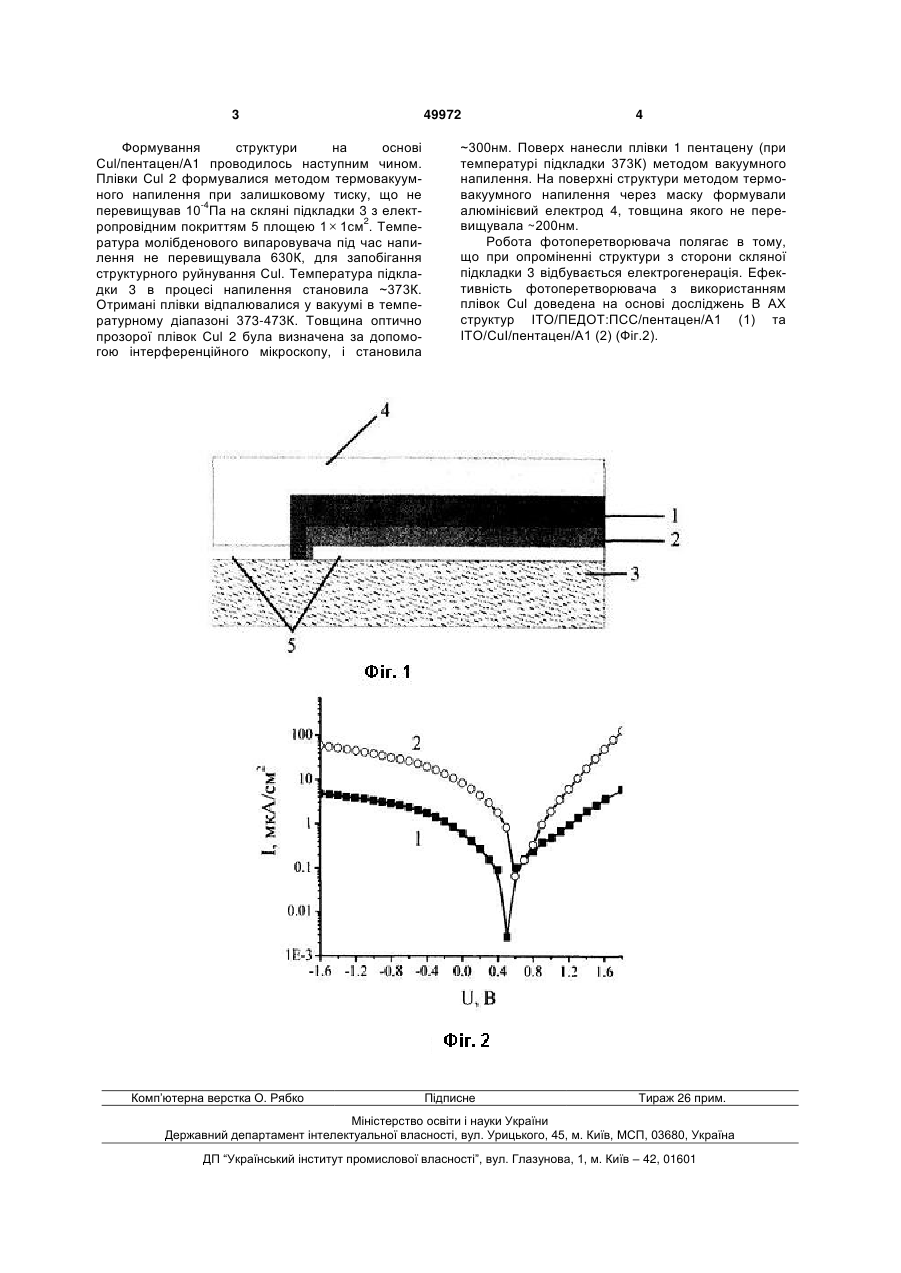

Спосіб виготовлення фотоперетворювача на основі органічного напівпровідникового матеріалу, згідно з яким на підкладку з електропровідним покриттям наносять органічну напівпровідникову плівку та поверх такої структури формують алюмінієвий електрод, який відрізняється тим, що між електропровідним покриттям та органічною плівкою термовакуумним напиленням наносять оптично прозору плівку йодиду міді (CuІ). (19) (21) u200908112 (22) 03.08.2009 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) ГОТРА ЗЕНОВІЙ ЮРІЙОВИЧ, СТАХІРА ПАВЛО ЙОСИПОВИЧ, ЧЕРПАК ВЛАДИСЛАВ ВОЛОДИМИРОВИЧ, ВОЛИНЮК ДМИТРО ЮРІЙОВИЧ, ВОЗНЯК ЛЕСЯ ЮРІЇВНА (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" 3 Формування структури на основі Cul/пентацен/А1 проводилось наступним чином. Плівки Cul 2 формувалися методом термовакуумного напилення при залишковому тиску, що не -4 перевищував 10 Па на скляні підкладки 3 з електропровідним покриттям 5 площею 1 1см2. Температура молібденового випаровувача під час напилення не перевищувала 630К, для запобігання структурного руйнування Cul. Температура підкладки 3 в процесі напилення становила ~373К. Отримані плівки відпалювалися у вакуумі в температурному діапазоні 373-473К. Товщина оптично прозорої плівок Cul 2 була визначена за допомогою інтерференційного мікроскопу, і становила Комп’ютерна верстка О. Рябко 49972 4 ~300нм. Поверх нанесли плівки 1 пентацену (при температурі підкладки 373К) методом вакуумного напилення. На поверхні структури методом термовакуумного напилення через маску формували алюмінієвий електрод 4, товщина якого не перевищувала ~200нм. Робота фотоперетворювача полягає в тому, що при опроміненні структури з сторони скляної підкладки 3 відбувається електрогенерація. Ефективність фотоперетворювача з використанням плівок Cul доведена на основі досліджень В АХ структур ІТО/ПЕДОТ:ПСС/пентацен/А1 (1) та ІТО/СuІ/пентацен/А1 (2) (Фіг.2). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
